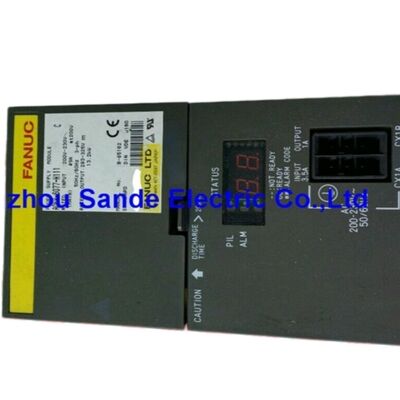

A06B-6200-H026 Fanuc 세르보 증폭기 모듈 A06B6200H026 A06B-6200-H026

Fanuc A06B-6200-H026 ∙ αiPS-26-B 전원 공급 모듈 200-240VAC / 108A 입력, 283-339VDC / 31kW 출력, 전력 재생, αi-B 시리즈

전반적인 설명

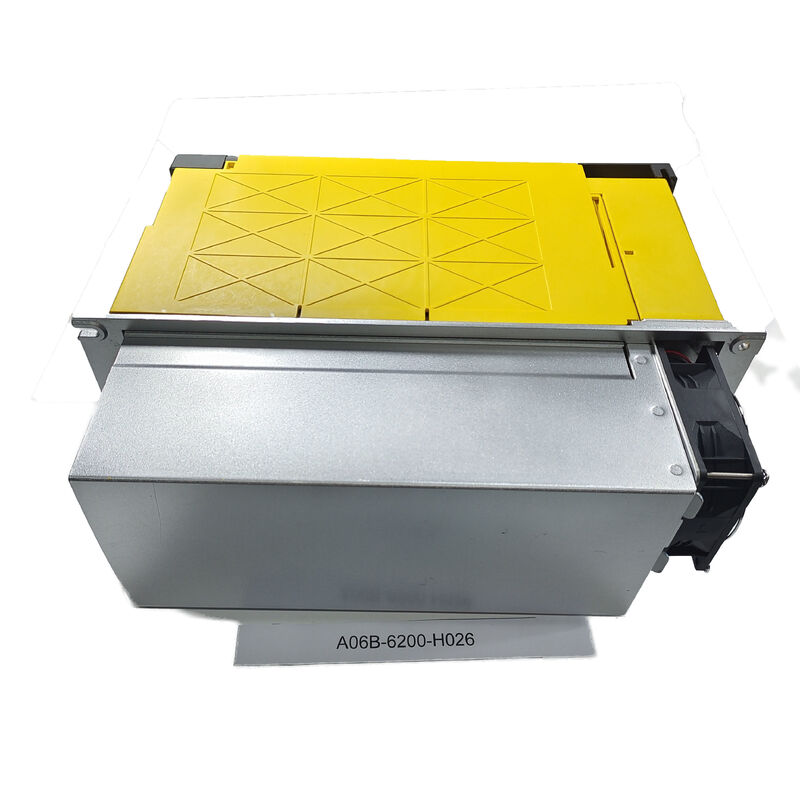

의Fanuc A06B-6200-H026이것은 Fanuc의 A06B-6200 αiPS-B 전원 공급 시리즈의 가장 높은 용량 표준 모듈인 αiPS-26이며, 108A에서 3단계 200~240VAC를 31kW 등급 출력으로 283~339VDC 버스로 변환합니다.

AiPS-B (B 시리즈) 전원 공급 제품군에서 가장 큰 항목으로 레벨업 A06B-6202 시리즈로 진입하기 전에, the aiPS-26 is specified for machine tool installations with heavy combined servo and spindle amplifier demand — large machining centres with multiple mid-to-heavy servo axes and a significant spindle drive, 전체 동시 최고 DC 버스 수요가 31kW 용량에 접근하거나 도달하는 경우.

αiPS-B 시리즈 명칭의 "B"호는 의미가 있습니다. the A06B-6200 series represents the current-generation αi power supply platform used alongside the αiSV-B servo modules (A06B-6220/6221 SVM series) and αiSP-B spindle modules (A06B-6220/6222 SPM series).

이것은 이전 αi 시리즈 A06B-6110/6115 PSM 모듈보다 후대의 구조입니다.향상된 효율성과 B 시리즈 증폭 열차 시스템의 더 단단한 포장과 통합되는 더 컴팩트한 물리적 프로필.

활발한 전력 재생은 αiPS-26의 가장 중요한 특징입니다.

모터 느림 도중 Servo 축이 빠른 경사 속도에서 느림 할 때, 또는 스핀드가 높은 RPM에서 브레이크 할 때 모터는 발전기로 작용하여 DC 버스에 에너지를 공급합니다.

αiPS-26의 양방향 변환기 단계가 이 DC 재생 에너지를 3단계 AC로 다시 변환하고이 에너지를 열으로 분산시키는 저항 기반 재생 설계에 비해 기계의 순 에너지 소비를 줄이십시오..

주요 사양

31kW 버스 용량

31kW DC 버스 출력은 αiSV-B와 αiSP-B 증폭 모듈의 조합이 동시에 지원될 수 있는 것을 결정한다.αiPS-26을 선택하면 연결된 모든 증폭기의 최고 동시 수요를 계산해야 합니다..

전형적인 중량 가공 센터 구성에는 22kW αiSP 스핀들 모듈 (αiSP-22) 이 포함될 수 있으며, 절단 조건에서 17kW를 뽑을 수 있습니다. plus three to five αiSV servo axes drawing a combined 8–12kW at simultaneous peak — a total that approaches 30kW and makes the αiPS-26 the minimum PSM that handles this configuration without DC bus undervoltage alarms during the most demanding simultaneous motion and cutting sequences.

24VDC 저전압 출력은 모든 연결된 αiSV-B 및 αiSP-B 증폭 모듈에 제어 전력을 분배하여 드라이브 스택에 대한 별도의 24V 전원 공급의 필요성을 제거합니다.이 통합 된 24V 분포는 αiPS-B 시리즈 아키텍처의 특징이며 이전 PSM 설계에 비해 캐비닛 배선을 단순화합니다..

액티브 전력 재생 생산의 에너지 효율

활성 재생 (αiPS-26) 과 저항 기반 재생 (αiPSR 시리즈) 의 차이점은 고 사이클, 고속 작동 기계에서 가장 눈에 띄습니다.

작은 부품을 생산하는 가공센터, 높은 사이클 속도에빈번한 스핀드 가속과 가속 감소 (spindle acceleration and deceleration).

저항 재생 시스템에서는 이 모든 에너지가 배열 저항과 캐비닛 냉각 시스템에서 폐열이 됩니다. αiPS-26에서는 이 에너지가 플랜트 전력망으로 돌아갑니다.

하루에 2~3차례씩 작동하는 대용량 생산 환경에서는활성 재생으로 인한 에너지 절감은 기계의 생산 수명 동안 부품 당 운영 비용을 의미있게 줄일 수 있습니다..

The AC reactor (A81L-0001-0186) recommended for use with the αiPS-26 provides input line harmonics filtering — important for facilities with other sensitive power electronics on the same distribution branch.

FAQ

Q1: A06B-6200-H026에서 가장 중요한 경보 코드는 무엇입니까?

AL-01 (PS 과류) 는 주요 전력 변환 단계의 결함을 나타냅니다. 즉시 전력을 끄십시오.

AL-02 (내부 팬 고장) 및 AL-10 (외부 팬 고장) 는 신속한 팬 검사 및 교체가 필요합니다. 실패한 냉각으로 계속 작동하면 AL-03 ( 과부하 / 과열) 이 발생합니다.AL-04 (저 DC 연결 전압) 는 AC 입력 공급 문제로 지적됩니다; AL-14 (open phase) 는 입력 단계가 없어진 것을 구체적으로 나타냅니다.

AL-07 (대전압 DC 연결) 는 모터 느림 중 재생 단계가 고장 났음을 나타낼 수 있습니다.AL-A2 (통신 오류) 는 PSM와 첫 연결된 증폭기 모듈 사이의 일련 통신에 문제가 있음을 나타냅니다..

Q2: A06B-6200-H026에 대해 명시된 AC 원자로는 무엇이며 의무적인가?

AC 선 원자로 A81L-0001-0186는 Fanuc에 의해 αiPS-26과 함께 사용하도록 지정되었습니다.그것은 활성 재생 동안 AC 공급에 다시 공급 하 하모닉 전류를 제한 하 고 DC 버스 콘덴서 초기 전원 충전 동안 입력 전류 스파이크를 억제.

엄격한 전력 품질 기준이 적용되는 시설 또는 여러 드라이브가 동일한 트랜스포머 부속기를 공유하는 시설에서원자로는 αiPS-26의 재생 펄스와 다른 민감한 장비 사이의 간섭을 방지합니다..

이를 생략하면 가속 현상 중 전원 켜기 또는 상류 차단기의 귀찮은 작동에 AL-01 (대류) 경보가 발생할 수 있습니다.

Q3: A06B-6200-H026에는 내부와 외부 냉각 팬이 있습니다. 하나만 고장 났다면 어떻게 될까요?

내부 팬 (A90L-0001-0581) 은 제어 전자제품과 직렬기 단계를 냉각합니다. 그 고장이 AL-02을 생성합니다. 외부 히트 싱크 팬 (A90L-0001-0577) 은 주요 전력 전환 트랜지스터를 냉각합니다.;고장 났을 때 AL-10을 생성합니다.

또는 경보는 즉각적인 주의를 필요로 합니다 31kW 입력 용량, 전력 단계에 열 부하가 상당합니다.

단 AL-10 (외부 팬) 이 표시되면, 단말기는 AL-02 (내부 팬) 이 없는 동안 잠시 계속 작동할 수 있습니다.하지만 외부 팬이 없는 지속적인 작동은 주요 변환기 트랜지스터에 빠른 열 축적을 유발합니다.. 두 팬은 연속적인 고장을 피하기 위해 계획된 유지 보수 중에 세트로 교체하십시오.

Q4: A06B-6200-H026은 오래된 αi 시리즈 증폭기 (A06B-6114, A06B-6117) 와 함께 사용할 수 있습니까?

A06B-6200 αiPS-B 시리즈는 30i/31i/32i 생성 제어 장치와 함께 사용되는 αiSV-B (그리고 αiSP-B) 시리즈 증폭기용으로 특별히 설계되었습니다.

이전 αi 시리즈 증폭기 (0i/16i/18i 컨트롤에 대한 A06B-6114 SVM) 는 A06B-6110 또는 A06B-6115 PSM 시리즈를 사용합니다.

DC 버스 전압 범위 (283~339V) 는 이 PSM 세대에 걸쳐 동일하지만,버스 커넥터 하드웨어와 24V 제어 전력 분배 스키마는 αiPS-B와 이전 αi PS 시리즈 사이에서 다릅니다..

하드웨어 및 커넥터 호환성을 확인하지 않고 αi 시리즈 증폭기와 αiPS-B 모듈을 혼합하지 마십시오.

Q5: A06B-6200-H026을 사용하는 기계의 PSM 크기는 어떻게 계산됩니까?

모든 연결된 SVM 및 SPM 모듈의 최고 동맥 버스 전력 수요를 합치다. 서보 모듈의 경우, 전체 부하에서 각 모듈의 가등식 입력 kW를 사용한다. 스핀드 모듈의 경우,최대 스핀들 수요로 모터의 30분 정량 전력을 사용.

αiPS-26의 31kW는 이 합을 초과해야 합니다. Fanuc의 시스템 구성 가이드는 PSM 용량이 계산된 최고 수요를 초과하는 것을 권장합니다.

이 합이 31kW에 가깝거나 31kW를 초과하는 경우 더 큰 PSM (또는 레벨업 αiPS-B 시리즈 A06B-6202-H026, 또한 31kW의 향상된 성능) 을 고려해야합니다.

절대 PSM의 크기를 낮추지 마십시오 DC 버스 저전압 경보 부하의 직접적인 결과는 부하입니다.
