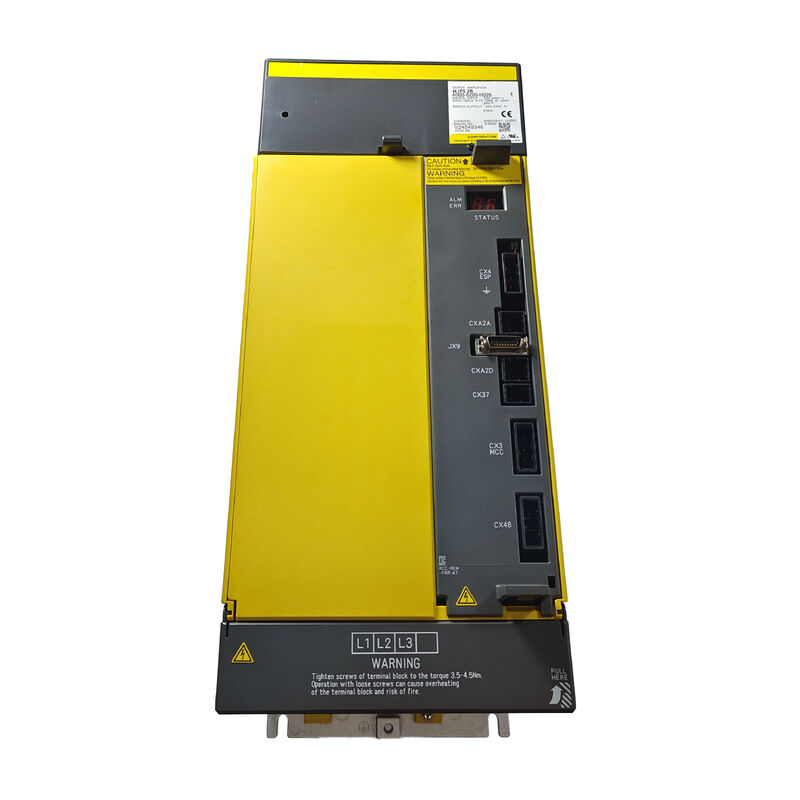

A06B-6200-H008 Fanuc 서버 증폭기 모듈 A06B6200H008 A06B-6200-H008

Fanuc A06B-6200-H008 ∙ αiPS-7.5 전원 공급 모듈 200-240VAC / 33A 입력, 283-339VDC / 9.4kW 출력, 전력 재생, αi-B 시리즈

전반적인 설명

의Fanuc A06B-6200-H008αiPS-7입니다.5, αiPS-B 시리즈의 컴팩트 전원 공급 모듈로 33A에서 3단계 200~240VAC를 9.4kW의 명소 출력으로 283~339VDC 버스로 변환하고, 활성 전력 재생이 가능합니다.

A06B-6200 αiPS-B 라인업의 엔트리-미드 레벨 제공으로, αiPS-75 표적 중소 크기의 CNC 기계 구성 ∼ 약간의 αiSV-B 서보 축 가볍고 중도의 전류와 더 작은 αiSP-B 스핀들 모듈, 결합된 최고 동시 수요가 9.4kW 버스 용량 내에서 유지됩니다.

H008의 두 개의 생산 버전이 존재합니다: 원래 αiPS-7.5 및 개정 된 αiPS-7.5-B (αiSV-B 및 αiSP-B 증폭기와 일치하는 "-B" 세대).

이 두 버전은 동일한 부품 번호 (A06B-6200-H008) 를 공유하지만 내부 하드웨어 개정에서 다릅니다.

대체품을 주문할 때 specifying which generation is currently installed — confirmed from the module's label or the machine builder's documentation — ensures the correct revision is supplied and avoids potential compatibility issues with the connected αi-B amplifier modules.

33A 입력에서 9.4kW 버스 출력으로, αiPS-7.5는 여전히 의미있는 다축 및 스핀들 조합을 지원하는 αiPS-B 범위에서 가장 컴팩트한 PSM입니다.

그것은 작은 VMC (직면 가공 센터), 중도의 스핀드 파워와 스핀드 파워가 5.5 ∼7에 해당하는 드릴 앤 탭 센터에 적합하게 지정됩니다.5kW 클래스와 두 세 가벼운 서보 축은 드라이브 구성을 완료.

주요 사양

αiPS-7.5 대 αiPS-7.5-B 2세대, 1부품 번호

A06B-6200-H008은 원래의 αiPS-7.5과 나중에 개정된 αiPS-7.5-B를 모두 포함합니다. 둘 다 동일한 9을 제공합니다.같은 AC 입력 매개 변수에서 4kW / 283 ′′ 339VDC 버스 출력 및 동일한 부품 번호를 가지고.

"-B" 개정은 PSM를 B 세대의 αiSV-B 및 αiSP-B 증폭기와 조화시키고, 해당 증폭기의 상호 연결 및 통신 프로토콜과 일치하는 하드웨어 개정을 포함합니다.

기계가 αiSV-B 또는 αiSP-B 증폭기로 장착되면 (현대 αi-B 시스템), H008의 αiPS-7.5-B 변종은 올바른 PSM입니다.

원본 αiPS-7.5를 -B 시스템 (B) 에 장착하거나 반대로 장착하면 통신 경보 또는 PSM에서 증폭기로의 불규칙한 신호를 유발할 수 있습니다.

Fanuc αi-B 시스템을 경험한 서비스 제공자는 어떤 세대가 기계에 물리적으로 장착되어 있는지 식별 할 수있는 능력을 유지합니다.내부 하드웨어 수정 표시 또는 기계 구성 문서에서, 그리고 적절한 H008 세대를 대체로 공급할 수 있습니다.

9.4kW 버스 용량

9.4kW DC 버스 출력은 αiSP-5.5 스핀들 모듈 (5.5kW 스핀들 등급) 과 2~3개의 αiSV 서보 모듈을 가벼운 ~ 중간 전류 (예를 들어, 1.중간 범위 축에 각각 25kW), 또는 더 높은 전력 스핀들 (αiSP-7)5, 7.5kW 클래스) 에서 1 ~ 2 개의 가벼운 서보 축으로 구성됩니다. 9.4kW의 합성 최고 수요를 초과하는 구성은 다음 용량 수준에서 αiPS-11 (A06B-6200-H011) 를 필요로합니다.

9번4kW limit applies to simultaneous peak demand — a machine where the spindle and all axes never simultaneously reach their maximum loads will operate with a higher effective margin than the calculation suggests.

전체 동시 최고 부하에 대한 보수적인 PSM 사이징은 가장 까다로운 생산 시퀀스에서 AL-04 (DC 링크 저전압) 알람으로부터 보호합니다.

듀얼 팬 냉각 ≈ 열 관리 세부 사항

αiPS-7.5의 듀얼 팬 배열은 내부와 외부 냉각 업무를 분리합니다.내부 팬 (A90L-0001-0580#B) 은 제어 PCB와 모듈 칸막이에 있는 직렬기 구성 요소를 통해 공기를 순환시킵니다..

외부 팬 (A90L-0001-0576) 은 주요 전력 트랜지스터가 열 부하를 분산시키는 외부 히트 싱크 핀을 통해 공기를 밀어냅니다. 두 팬 모두 실시간으로 모니터링됩니다.모듈은 내부 팬이 멈출 때 AL-02, 외부 팬이 멈출 때 AL-10을 생성합니다., 아직 열 과부하가 발생했는지 여부에 관계없이.

팬 건강 모니터링은 열 손상이 발생하기 전에 사전 경고를 제공합니다.주 트랜지스터를 통한 지속적인 전력 흐름이 상당한 연속 열을 생성하는 경우 4kW.

계획된 유지보수 주기에 팬을 교체하는 것은 (팬의 등급 베어링 수명과 일치하는) 생산 중에 경보로 인한 비상 종료를 방지합니다.

FAQ

Q1: A06B-6200-H008 (αiPS-7.5) 와 A06B-6115-H006 (PSMR-5.5i) 의 차이점은 무엇입니까?

A06B-6115-H006는 이전 αi PSR 시리즈 (반항 재생) 에서 9,4kW를 DC 버스에서 공급하지만 재생 된 제동 에너지를 외부 배열 저항에 전달합니다.

A06B-6200-H008은 αiPS-B 시리즈 (활성 전력 재생) 에서, 동일한 9.4kW 버스 출력을 제공하지만 AC 전력 네트워크에 적극적으로 브레이킹 에너지를 반환합니다.αiPS-B는 더 높은 효율을 가진 후대의 제품이며 외부 방출 저항 단위가 필요하지 않습니다..

이 둘은 상호 교환 할 수 없습니다. 그들은 각자의 증폭기 세대에 적합한 다른 버스 커넥터 시스템과 24V 분배 시스템을 사용합니다.

Q2: αiPS-7.5과 αiPS-7.5-B는 같은 부품 번호를 공유합니다.

모듈의 앞 표지판이나 내부 PCB 표시는 일반적으로 하드웨어 개정을 보여줍니다.

기계 제조업체의 전기 문서 또는 BOM (물질 청구서) 는 원래 설치가 αiPS-7.5 또는 αiPS-7.5-B인지 명시합니다. 이 문서가 사용할 수 없다면,Fanuc 훈련된 서비스 제공자가 모듈의 물리적 검사를 통해 설치된 버전을 식별할 수 있습니다..

항상 대체품을 구입할 때 어떤 세대가 필요한지 알려주세요.

Q3: A06B-6200-H008에 필요한 입력 차단기 등급은 무엇입니까?

3단계에서 200V의 33A 등급 입력을 가진 경우, PSM 시작 부딪힘과 정상적인 작동 중에 귀찮은 트리핑을 피하기 위해 AC 지부 차단기는 33A 이상으로 등급화되어야 합니다.Fanuc의 설치 지침은 일반적으로 1최소 차단기 등급으로 지정된 입력 전류의 25~1.5배로, αiPS-7의 최소 41~50A를 제공합니다.5.

정밀한 브레이커 유형, 브레이커 용량 및 열-마그네틱 또는 전자 이동 특성은 설비의 지역 전기 코드를 준수해야합니다.기계 제조업체의 전기 사양 문서와 원본 브레이커 선택의 조정.

Q4: A06B-6200-H008은 이전에 A06B-6110-H008 (αi PS-7.5) 을 사용한 기계 구성에 전원을 공급할 수 있습니까?

A06B-6110-H008 및 A06B-6200-H008은 모두 283 ∼ 339VDC 버스에서 9.4kW를 공급합니다. 그러나 그들은 다른 증폭기 세대를 제공합니다.A06B-6110 시리즈는 1세대 αi 세로 증폭기 (A06B-6114 SVM 시리즈) 를 위해 설계되었습니다., A06B-6200 시리즈는 αi-B 세대 (A06B-6220/6221 SVM-B 시리즈) 를 위해 설계되었습니다.

버스 커넥터 하드웨어와 24V 배포는 세대에 따라 다릅니다.첫 번째 세대의 αi 증폭기로 기계에서 -B 세대의 PSM를 대체하는 것은 지원되는 구성이 아닙니다.

Q5: A06B-6200-H008이 AL-04 (DC 버스 저전압) 을 표시할 때 올바른 진단 순서는 무엇입니까?

AL-04는 DC 버스 전압이 최소 기준 이하로 떨어졌다는 것을 나타냅니다.

3단계 AC 입력을 확인하는 것부터 시작하십시오. 각 단계 전압을 측정하여 3단계 모두 존재하고 균형 잡혀 있는지 확인합니다. 입력 서킷 브레이커가 작동하지 않았는지 확인하십시오.AC 선 원자로 (설치된 경우) 가 손상되지 않고 연결이 안전하는지 확인합니다..

만약 AC 공급이 정상인 것처럼 보이면, DC 버스 콘덴서 충전을 확인하여 모듈의 LED 상태를 관찰합니다. 모듈은 일반적으로 활성화하기 전에 "충전 완료"를 표시합니다.전 충전 순서 (AL-05) 가 이전에 경보 로그인 된 경우, 전 충전 회로 또는 DC 버스 콘덴시터는 손상 될 수 있으며 전문 조사가 필요합니다.

AC 공급 상태를 확인하지 않고 AL-04를 제거하기 위해 반복적으로 전력 사이클을 하지 마십시오.
