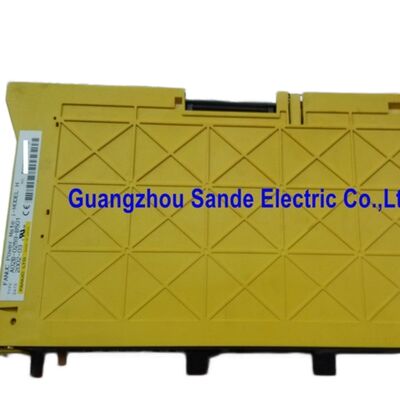

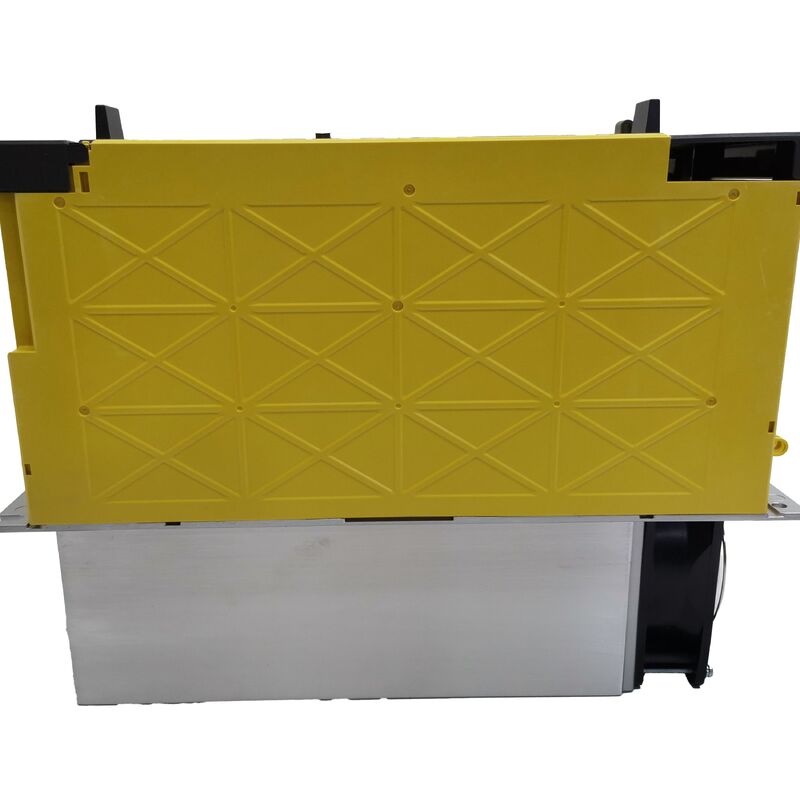

A06B-6140-H030 Fanuc 서보 앰프 모듈 A06B6140H030 A06B-6140-H030

FANUC A06B-6140-H030 | Alpha i aiPS-30 전원 공급 장치 모듈 — 35 kW / 44 kVA / 회생 / 200–240V

캐비닛 전원 기반 — aiPS-30의 기능

A06B-6140-H030은 aiPS-30으로, FANUC의 A06B-6140 제품군에 속하는 35kW Alpha i 전원 공급 장치 모듈입니다. Alpha i 드라이브 아키텍처에서 PSM은 전체 드라이브 캐비닛의 전원 기반 역할을 합니다. 즉, 외부에서 들어오는 3상 AC 전원을 연결된 모든 Alpha i 서보 앰프 모듈(αiSVM) 및 스핀들 앰프 모듈(αiSPM)이 사용하는 규제된 DC 버스 전압으로 변환합니다. PSM은 단일 축 드라이브가 아니라 모든 축을 가능하게 하는 공유 전원입니다.

정격 출력 35kW, 수용 용량 44kVA, 최대 64kW의 통합 모터 출력을 지원하는 aiPS-30은 Alpha i 전원 공급 장치 범위에서 더 큰 용량에 해당합니다. 64kW의 모터 출력 상한선은 35kW의 연속 정격보다 상당히 높으며, 이는 여러 축의 동시 가속 시 발생하는 단기 피크 수요를 반영합니다.

회생 제어는 Alpha i PSM을 수동 정류기와 구별하는 기능입니다. 모터 감속 시 운동 에너지는 모터에서 드라이브 모듈을 통해 DC 버스로 다시 흐릅니다. 수동 시스템은 이 에너지를 제동 저항기에서 소산해야 합니다. aiPS-30의 능동 회생 단계는 이 에너지를 AC 공급 장치로 되돌려 에너지 소비를 줄이고 제동 저항기 작동과 관련된 열 관리 문제를 제거합니다.

주요 사양

aiPS-30 대 대형 Alpha i PSM 모델 비교

A06B-6140 제품군은 다양한 출력 정격의 aiPS 모듈을 포함합니다. -H030(aiPS-30, 35kW / 44kVA)은 중대형 다축 구성에 적합합니다. 특정 드라이브 구성에 맞는 PSM 정격을 선택하려면 단순히 피크 정격이 아닌 연결된 드라이브 모듈의 연속 수요 합계를 계산해야 합니다. 정격이 부족한 PSM은 지속적인 생산 부하에서 트립되며, 과도한 PSM은 기능적 이점 없이 불필요한 비용을 발생시킵니다.

자주 묻는 질문

Q1: aiPS-30 명칭은 무엇을 의미하나요?

aiPS는 이 장치가 서보 또는 스핀들 축 앰프가 아닌 Alpha i 드라이브 시스템의 캐비닛 레벨 DC 버스 전원인 Alpha i 전원 공급 장치 모듈임을 나타냅니다. "30"은 aiPS 제품군 내의 전력 등급을 나타냅니다. 정격 출력 35kW 및 주 회로 용량 44kVA의 aiPS-30은 중대형 다축 드라이브 캐비닛에 사용됩니다.

Q2: PSM에서 회생 제어가 중요한 이유는 무엇인가요?

회생 제어는 감속하는 모터가 제동 에너지를 제동 저항기에서 열로 소산하는 대신 AC 공급 장치로 되돌릴 수 있도록 합니다. 이는 캐비닛 냉각 요구 사항과 에너지 소비를 줄입니다. 또한 드라이브 캐비닛 설계를 단순화합니다. 제동 저항기, 열 차단, 저항기 와트 수 계산이 필요 없습니다. 빈번한 고관성 감속 사이클이 있는 기계의 경우 에너지 절감 효과가 측정 가능합니다.

Q3: 35kW 정격 출력과 64kW 모터 출력의 차이는 무엇인가요?

35kW는 PSM의 연속 지속 가능한 출력입니다. 64kW 모터 최대 출력은 동시 다축 가속 중에 지원되는 단기 피크 수요의 합계를 나타냅니다. 드라이브 시스템은 열 보호 제한이 적용되기 전에 DC 버스 커패시터에 저장된 에너지와 단기 공급 과부하로부터 발생하는 연속 정격 이상의 짧은 피크 수요를 처리하도록 설계되었습니다.

Q4: 특정 기계에 올바른 aiPS 정격은 어떻게 선택하나요?

기계의 일반적인 생산 듀티 사이클에서 연결된 모든 αiSVM 및 αiSPM 모듈의 연속 전류 수요를 합산합니다. 이 총합은 PSM의 35kW 정격 출력 내에 있어야 합니다. 64kW 모터 출력 상한선은 가속 피크를 위한 여유 공간을 제공하지만 연속적인 크기 조정 수치는 아닙니다. 정격이 부족한 aiPS는 지속적인 생산 부하에서 트립됩니다.

Q5: aiPS-30을 교체할 때 CNC 매개변수 변경이 필요한가요?

아니요. PSM은 CNC 매개변수나 축 구성을 저장하지 않습니다. 물리적으로 교체한 후 전원을 복구하고 연결된 드라이브 모듈에서 올바른 DC 버스 전압을 확인한 후 축을 활성화하십시오. CNC에서 드라이브 체인까지의 FSSB 통신 링크가 손상되지 않았는지 확인하십시오. 케이블 라우팅을 방해하는 aiPS 교체는 PSM 교체와 관련 없어 보이는 통신 오류를 유발할 수 있습니다.
