| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A06B-6096-H205 |

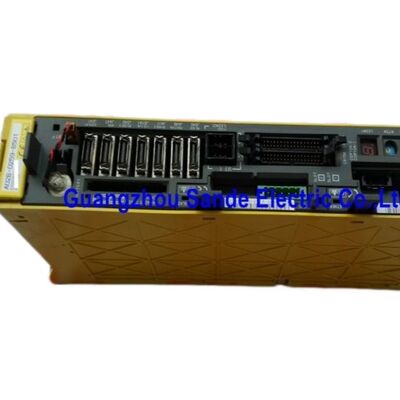

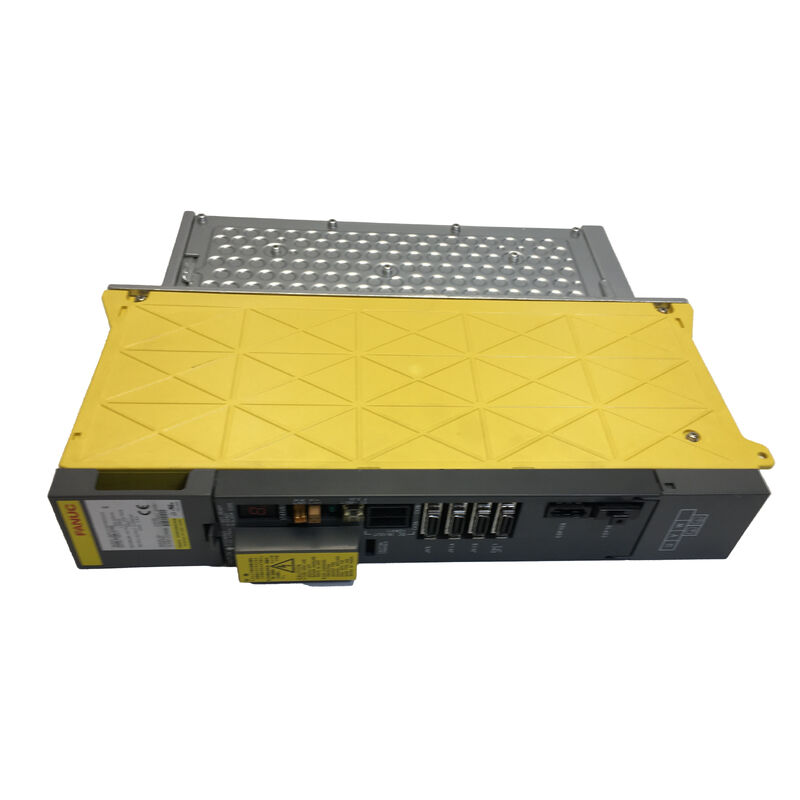

FANUC A06B-6096-H205는 Alpha 시리즈의 2축 서보 앰프 모듈로, FANUC 설명서에서는 FSSB 인터페이스용 SVM2-20/40으로 식별됩니다. 200V 입력 시리즈의 공식 주문 섹션에서는 380 x 60 x 307mm의 외부 치수를 가진 표준 모듈로 나열되어 있으며, 이는 캐비닛 공간과 깔끔한 축 통합이 모두 중요한 곳에서 사용되는 컴팩트 다축 앰프 클래스에 속합니다. 이 모듈은 기계가 광범위한 개조가 아닌, 원래 드라이브 아키텍처와 일치하는 정확한 동일 부품 교체를 요구할 때 구매자가 일반적으로 찾는 유형입니다. 실제 서비스 측면에서 이는 일반적인 "고성능" 문구보다 더 중요합니다. 올바른 SVM2 모듈은 의도된 축 구조를 복원하고, 배선 및 인터페이스 로직을 원래 시스템과 일치시키며, 부품 교체를 시운전 문제로 만들 위험을 줄입니다.주요 매개변수매개변수값부품 번호제조업체제품 유형FANUC의 사양 레이아웃에서 SVM2-20/40은 혼합 용량 2축 형식과 일치하는 방식으로 그룹화된 개별 사양 테이블에 나타나며, 방열 테이블은 이 정확한 주문 번호에 대해 αC12/2000 및 αC22/1500의 공식 예시 페어링을 제공합니다. 엔지니어 또는 구매자에게는 판매 라벨보다 더 유용하며, 이는 모듈이 두 개의 동일한 출력이 아닌 서로 다른 채널 용량을 가진 듀얼 축 클래스에 속함을 보여줍니다.시리즈
Alpha
모델
SVM2-20/40
| 2축 | 인터페이스 |
|---|---|
| FSSB | |
| 200V 입력 시리즈 | 외부 치수 |
| 380 x 60 x 307mm | 예시 적용 모터 조합 |
| αC12/2000 + αC22/1500 | 주 회로 제어 방식 |
| 트랜지스터(IGBT) 브리지를 이용한 사인파 PWM 제어 | |
| FANUC의 설명서는 200V 입력 시리즈의 개별 서보 모듈 사양 테이블 아래에 SVM2-20/40을 그룹화하며, 명명 규칙은 혼합 용량의 2축 배열과 일치합니다. 동일한 설명서 세트에서 방열 테이블은 A06B-6096-H205를 예시 모터 페어링인 αC12/2000 및 αC22/1500과 함께 보여주며, 이는 이 앰프가 지원하는 의도된 축 조합 클래스를 이해하는 데 유용합니다. FANUC는 또한 일반적인 SVM 사양으로 주 회로 제어 방식이 트랜지스터(IGBT) 브리지를 이용한 사인파 PWM 제어라고 명시합니다. 이 모델이 상업적으로 가치 있는 이유는 단순히 2축이기 때문이 아니라, 하나의 모듈 풋프린트에서 두 개의 다른 서보 클래스를 결합하기 때문입니다. 이는 종종 레거시 FANUC 기계 플랫폼이 필요로 하는 것입니다. 즉, 하나의 앰프 본체, 두 개의 협력 서보 채널, 그리고 이미 해당 형식으로 설계된 캐비닛 레이아웃입니다. 유지보수 팀에게는 교체 계획이 더 빠르고 설치 중 예상치 못한 문제가 줄어듭니다. | 적용 및 교체 맥락 |
| 산업 사용자에게 실제 결정 지점은 호환성입니다. 2축 앰프는 단순히 다른 장치가 비슷하게 보이거나 동일한 패밀리 접두사를 가지고 있다고 해서 상호 교환할 수 있는 것은 아닙니다. FANUC 자체 설명서는 CNC와 SVM 간의 인터페이스에 적합한 앰프를 선택하는 것을 강조하며, 이는 A06B-6096-H205가 모듈 패밀리의 FSSB 버전이기 때문에 특히 중요합니다. 작동 중인 기계에서 이 앰프는 일반적으로 원래 축 분포를 유지하고 기존 제어 토폴로지를 변경하지 않으려는 기술자와 부품 구매자가 선택합니다. 따라서 수리 재고, 기계 재구축 프로젝트, 그리고 다운타임 비용이 정확한 모델 소싱 비용보다 훨씬 높은 생산 환경에 적합합니다. | 자주 묻는 질문 |
| Q1: FANUC 범위에서 A06B-6096-H205는 정확히 무엇입니까? | 이것은 FANUC에서 SVM2-20/40으로 나열된 Alpha 시리즈, 2축 서보 앰프 모듈이며 200V 입력 시리즈의 FSSB 인터페이스를 가지고 있습니다. 이 공식 명칭은 일반적인 단축 앰프가 아니라 특정 드라이브 및 CNC 통신 아키텍처에 맞도록 설계된 혼합 2축 모듈임을 알려주기 때문에 중요합니다. |
| Q2: "20/40" 명칭이 왜 중요합니까? | FANUC의 사양 레이아웃에서 SVM2-20/40은 혼합 용량 2축 형식과 일치하는 방식으로 그룹화된 개별 사양 테이블에 나타나며, 방열 테이블은 이 정확한 주문 번호에 대해 αC12/2000 및 αC22/1500의 공식 예시 페어링을 제공합니다. 엔지니어 또는 구매자에게는 판매 라벨보다 더 유용하며, 이는 모듈이 두 개의 동일한 출력이 아닌 서로 다른 채널 용량을 가진 듀얼 축 클래스에 속함을 보여줍니다. |
| Q3: 이 모듈은 FSSB 시스템 전용입니까? | 예, FANUC 주문 섹션에 따르면 A06B-6096-H205는 SVM2-20/40의 FSSB 인터페이스 버전입니다. 이는 교체 시 중요합니다. 6096 시리즈 주문 번호는 설명서에서 다른 인터페이스 변형과 분리되어 있으므로 구매 또는 설치 전에 올바른 인터페이스 패밀리를 일치시켜야 합니다. |
| Q4: A06B-6096-H205를 교체하기 전에 무엇을 확인해야 합니까? | 설치된 부품 번호, 인터페이스 유형, 기계의 원래 축 배열 및 캐비닛 공간을 먼저 확인해야 합니다. FANUC는 또한 사용자가 모터/앰프 조합이 적절한지, 유효한 매개변수가 지정되었는지 확인해야 한다고 언급합니다. 불일치는 정상 작동을 방해하고 앰프를 손상시킬 수 있기 때문입니다. |
기계가 캐비닛을 재설계하거나 통신 인터페이스를 변경하지 않고도 원래의 2축 앰프 구조를 유지할 수 있기 때문입니다. 실제 유지보수 작업에서는 특히 원래 FSSB 서보 토폴로지를 기반으로 구축된 기계에서 더 빠른 복구, 적은 배선, 설치 후 2차 고장 가능성 감소를 의미하는 경우가 많습니다.
