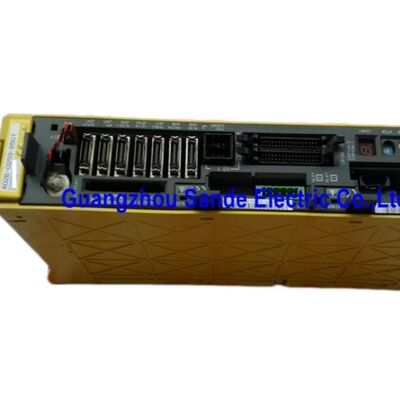

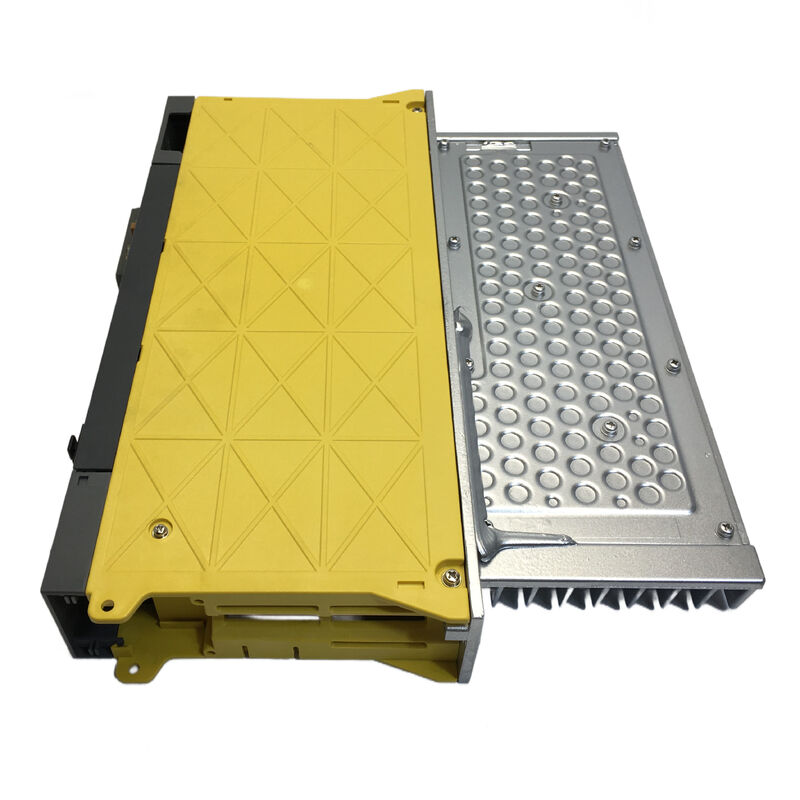

A06B-6096-H203 Fanuc 세르보 증폭기 모듈 A06B6096H203 A06B-6096-H203

FANUC A06B-6096-H203 듀얼 축 알파 서보 모듈

개요

A06B-6096-H203은 듀얼 축 알파 서보 앰프 모듈로, SVM2-20/20으로 식별됩니다. 공개 교체 목록에서는 일관되게 A06B-6096 제품군 내의 2축 알파 서보 드라이브로 설명하며, 여러 출처에서 FSSB 통신 컨텍스트와 명시적으로 연관시킵니다.

이는 전압 또는 전류 등급으로만 판매되는 일반 앰프가 아닌 명확하게 정의된 듀얼 축 FANUC 서보 모듈임을 의미합니다.

실제 서비스 작업에서 이 모델은 기계 제작자 또는 유지보수 팀이 기존 FANUC 캐비닛 레이아웃을 그대로 유지해야 하는 경우에 일반적으로 사용됩니다.

공개 참조에서는 일반적으로 15i, 16i, 18i, 20i, 21i 및 관련 제어 환경과 함께 사용된다고 언급하며, 이는 이전의 비-FSSB 아키텍처보다는 후기 알파/FSSB 세대의 설치 시스템에 배치하는 데 도움이 됩니다.

이 모듈의 전기적 프로필도 공개 채널에서 상당히 잘 문서화되어 있습니다.

목록에는 일반적으로 283~325 VDC 정격 입력, 2.5 kW 입력 컨텍스트, 230 V 최대 출력, 그리고 L 및 M 축 모두에 5.9 A 정격 전류가 표시됩니다.

이러한 값은 이를 대칭적인 소용량 2축 알파 서보 모듈로 위치시키며, 이는 더 큰 20/40 또는 40/40 제품군 구성원과 구별하는 데 유용합니다.

주요 사양

FSSB 기반 듀얼 축 교체 가치

A06B-6096-H203에 대한 가장 유용한 기술 세부 정보 중 하나는 FSSB 컨텍스트입니다. 실제 교체 작업에서 이는 통신 아키텍처가 전압 등급 또는 축 수만큼 중요할 수 있기 때문에 중요합니다.

올바른 FSSB 기반 알파 환경에 속하는 드라이브는 단순히 "듀얼 축 서보 앰프"로만 설명되는 드라이브보다 올바르게 일치시키기가 훨씬 쉽습니다.

SVM2-20/20 지정도 마찬가지로 중요합니다. 이는 두 축이 동일한 전류 등급에 있음을 확인하기 때문입니다. 서비스 팀에게 이는 제품에 더 명확한 기술적 정체성을 부여하고 현장에서 혼동될 수 있는 혼합 용량 듀얼 축 앰프와 구별하는 데 도움이 됩니다.

FAQ

Q1: A06B-6096-H203은 어떤 종류의 제품인가요?
SVM2-20/20으로 식별되는 FANUC 알파 듀얼 축 서보 앰프 모듈입니다. 실제 CNC 사용에서 하나의 앰프 장치에서 두 개의 서보 축을 구동하며 일반적으로 설치된 FANUC 모션 시스템을 지원하거나 복원하는 데 사용됩니다.

Q2: SVM2-20/20 지정이 중요한 이유는 무엇인가요?
알파 듀얼 축 서보 범위 내에서 모듈의 정확한 제품군 위치를 식별합니다. 교체 작업에서 이는 원래 기계가 해당 정확한 앰프 등급을 중심으로 설계되었을 수 있으며 올바른 제품군을 사용하면 캐비닛 레이아웃과 드라이브 동작을 모두 보존하는 데 도움이 되기 때문에 중요합니다.

Q3: FSSB 참조는 실제로 무엇을 의미하나요?
이는 앰프가 단순한 독립형 드라이브 구조가 아닌 FANUC의 직렬 서보 통신 환경에 속한다는 것을 의미합니다.

서비스 작업에서 이는 통신 아키텍처를 일치시키는 것이 앰프의 전기적 등급을 일치시키는 것만큼 중요할 수 있기 때문에 유용합니다.

Q4: 2.5 kW 및 5.9 A 값이 일치에 유용한가요?
예. 이는 모듈을 SVM2 제품군의 소용량 섹션에 배치하고 더 높은 전류의 알파 앰프와 구별하는 데 도움이 됩니다.

유지보수 엔지니어에게 이러한 수치는 정확한 교체가 아닌 일반적인 대체가 목표일 때 설치된 장치와 비교하여 빠른 기술 확인을 제공합니다.

Q5: 구매자는 주문 전에 무엇을 확인해야 하나요?
구매자는 정확한 부품 번호, SVM2-20/20 지정, FSSB 컨텍스트, 2축 구조 및 기계에 사용된 원래 FANUC 제어 환경을 확인해야 합니다.

알파 서보 모듈의 경우, 올바른 아키텍처 일치가 일반적으로 광범위한 기능 중복보다 더 중요합니다.
