| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A06B-6096-H104 |

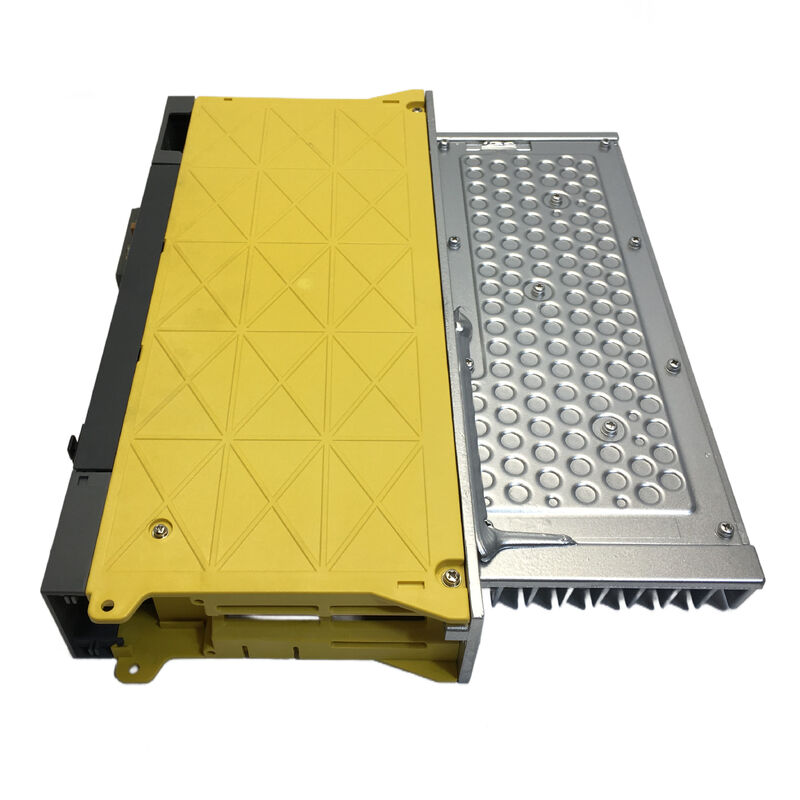

의FANUC A06B-6096-H104의알파 시리즈의 세로 앰플리퍼 모듈공식적으로SVM1-40L이식FSSB 인터페이스이 모델은 FANUC의 200-V 입력 시리즈에 대한 주문 정보에서 1 축의 표준 증폭기로 표시되며 외부 크기는380 × 60 × 307mm.
이것은 두 가지 사실을 알려줍니다. 첫째, 단축 모듈이기 때문에 하나의 증폭기가 하나의 서버 채널에 전용되는 기계 설계에 적합합니다.
둘째, SVM1 제품군 내의 더 큰 40L 프레임에 자리 잡고 있기 때문에 범위에서 가장 작은 단위가 아니며 외모만으로가 아니라 실제 모델 일치로 선택되어야합니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A06B-6096-H104 |
| 제조업자 | FANUC |
| 제품 종류 | 세르보 앰플리퍼 모듈 |
| 시리즈 | 알파 |
| 모델 | SVM1-40L |
| 축 구성 | 1축 |
| 인터페이스 | FSSB |
| 입력 시리즈 | 200V 입력 시리즈 |
| 외적 차원 | 380 × 60 × 307mm |
| 가등식 출력 전류 | 12.5 무기 |
| 명소 전류 한계 | 40 Ap |
| 적용 가능한 모터 예제 | α3/3000, α6/2000, α12/2000, α22/1500, αC22/1500 |
| 주 회로 제어 방법 | 트랜지스터 (IGBT) 브릿지와 함께 시노파 PWM 제어 |
FANUC의 개별 사양 표에서SVM1-40L적용 가능한 모터 예제와 관련이 있습니다.α3/3000, α6/2000, α12/2000, α22/1500, 그리고 αC22/1500.
같은 표에서가등식 출력 전류 12.5 Arms그리고40 Ap의 명소 전류 제한이 모델 클래스에서 FANUC는 또한 일반적인 SVM 제어 방법을시노파 PWM 제어 트랜지스터 (IGBT) 브릿지.
제품 페이지의 관점에서 H104를 더 쉽게 배치 할 수 있습니다. 그것은 단지 Servo 증폭기 아니라 40L 클래스의 정의 한 축 알파 모듈입니다.예측 가능한 전류 능력과 올바른 시스템 결합 문제가있는 CNC 서보 애플리케이션을 위해 제작되었습니다.이 부분을 보는 구매자는 보통 기계 쪽의 실제 요구 사항을 해결하고 추상적인 카탈로그를 탐색하지 않습니다.
A06B-6096-H104는 이미 FANUC servo 시스템에서 정확한 대체로 가장 잘 작동합니다.FSSB건축.
그 통신 구조를 중심으로 기계가 만들어졌을 때, 실용적인 목표는 接近의 무언가를 대체하는 것이 아닙니다. 목표는 올바른 증폭기 클래스에 맞게하는 것입니다.원본 제어 디자인을 보존합니다., 불필요한 재배선이나 매개 변수 혼동 없이 축을 안정적인 작동 상태로 되돌려 놓습니다.
기술 조달에 있어서 이 모델의 가치는 명확성입니다. FANUC 설명서는 프레임, 인터페이스 유형, 출력 전류 클래스 및 적용 가능한 모터의 예를 식별합니다.이것은 엔지니어들에게 설치된 증폭기와 대체 목표물이 실제로 같은 전기 가족에 속하는지 확인하는 충분한 근거 정보를 제공합니다..
Q1: A06B-6096-H104의 공식 모델 명칭은 무엇입니까?
FANUC 목록A06B-6096-H104로SVM1-40L즉,단축 서보 앰플리퍼 모듈알파 시리즈에서FSSB 인터페이스그 지명은 서비스 또는 교체 중 부품의 일치에 대한 주요 참조 지점입니다.
Q2: 이 증폭기는 어떤 출력 클래스에 속합니까?
FANUC의 개별 사양 표에 따르면SVM1-40L이분에게가등식 출력 전류 12.5 Arms그리고40 Ap의 명소 전류 제한.
산업용 용어로는, 그것은 40 클래스의 단일 축 증폭기 그룹에 위치하고 있습니다. 20 클래스의 작은 단위보다는요.
Q3: 어떤 모터가 설명서에 SVM1-40L로 공식적으로 표시되어 있습니까?
FANUC 매뉴얼에는 적용 가능한 모터 예를 나열합니다.α3/3000, α6/2000, α12/2000, α22/1500, 그리고 αC22/1500.
이것은 모든 신청 결정이 짧은 목록에서만 이루어져야한다는 것을 의미하지는 않지만 의도된 자동차 클래스를 표시하고 구매자에게 호환성 검토를위한 확실한 출발점을 제공합니다.
Q4: 이 모델을 구매할 때 FSSB 인터페이스가 왜 중요한가?
왜냐하면 FANUC는 공식 주문 섹션에서 인터페이스 가족에 따라 증폭기 주문 번호를 분리하기 때문입니다.
A06B-6096-H104구체적으로FSSB 인터페이스그래서 정확한 인터페이스와 일치하는 부분을 사용하는 것은 설치 문제를 피하고 CNC가 사용하도록 설계된 통신 방법을 보존하는 데 도움이됩니다.
Q5: 유지보수 팀이 대체 H104를 설치하기 전에 무엇을 확인해야합니까?
그들은 설치된 주문 번호, CNC 인터페이스 유형, 의도 된 모터 페어링 및 캐비닛에 물리적 적합성을 확인해야합니다.
FANUC는 또한 사용자들이 모터와 증폭기 조합이 적절하고 유효한 매개 변수가 설정되어 있는지 확인하도록 경고합니다.왜냐하면 잘못된 조합은 시스템이 정상적으로 작동하는 것을 중단하고 증폭기를 손상시킬 수 있기 때문입니다..
