| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A06B-6096-H102 |

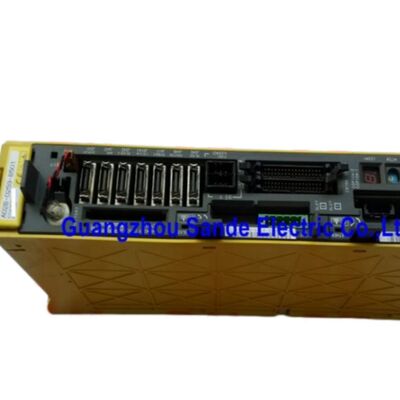

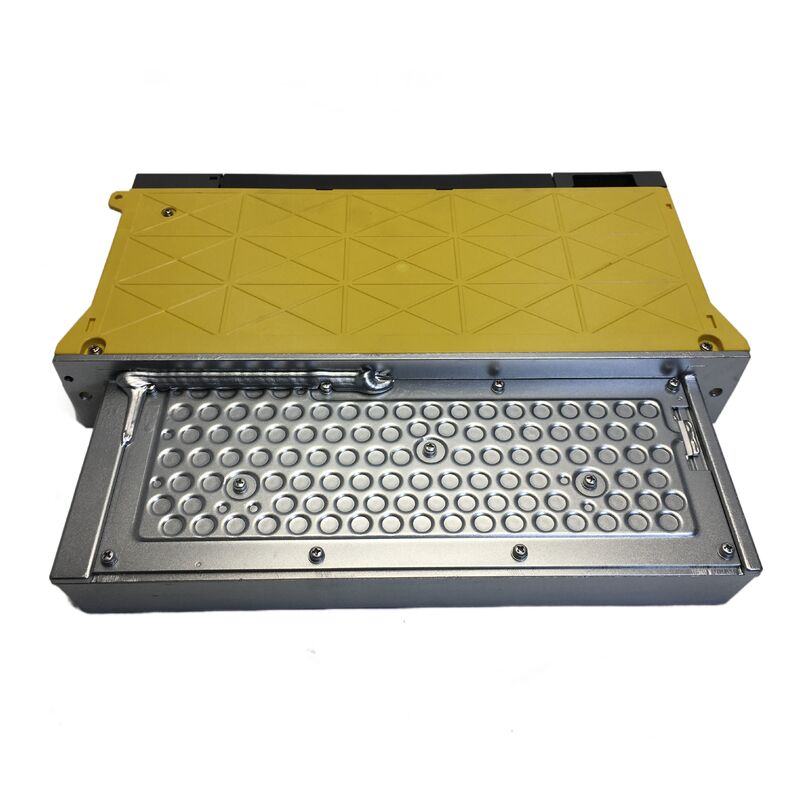

의FANUC A06B-6096-H102의알파 시리즈의 세로 앰플리퍼 모듈지정된SVM1-20에 대해FSSB 인터페이스FANUC의 200-V 입력 시리즈 주문 섹션에서는 표준으로 나열됩니다.1축외부 차원의 모듈380 × 60 × 172mm, 가족에서 더 컴팩트 한 축 단위 장치 중 하나입니다.
그 콤팩트한 형식은 이 모델이 현장 교체 작업에서 실용적인 이유 중 하나입니다.
그것은 단단히 배치 된 제어 캐비닛에 충분히 작지만 여전히 공식 FANUC 라인업의 명확하게 정의 된 서보 증폭기 클래스에 속합니다.그게 중요한 문제입니다.: 그것은 특정 알파/FSSB 증폭기, 비슷한 하우스를 가진 일반적인 드라이브가 아닙니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A06B-6096-H102 |
| 제조업자 | FANUC |
| 제품 종류 | 세르보 앰플리퍼 모듈 |
| 시리즈 | 알파 |
| 모델 | SVM1-20 |
| 축 구성 | 1축 |
| 인터페이스 | FSSB |
| 입력 시리즈 | 200V 입력 시리즈 |
| 외적 차원 | 380 × 60 × 172mm |
| 가등식 출력 전류 | 5.9 무기 |
| 명소 전류 한계 | 20 아프 |
| 적용 가능한 모터 예제 | αM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000, β6/2000 |
| 주 회로 제어 방법 | 트랜지스터 (IGBT) 브릿지와 함께 시노파 PWM 제어 |
FANUC의 개별 사양 표에서SVM1-20가용 모터 예제와 관련이 있습니다.αM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000, 그리고 β6/2000같은 테이블에서가등식 출력 전류 5.9 Arms그리고20 Ap의 명소 전류 제한이 모델 클래스에
FANUC의 공통 SVM 사양은 또한 제어 방법을 다음과 같이 식별합니다.시노파 PWM 제어 트랜지스터 (IGBT) 브릿지.
이것은 H102에 범위에 대한 직접적인 기술적인 위치를 제공합니다. 그것은 알파/FSSB 애플리케이션을 적절히 맞추기 위해 설계된 20계열의 단일 축의 세로 증폭기입니다.공학적 검토에 유용하게 쓰일 수 있을 만큼 공식적인 사양에 대한 상세한 설명과 함께 설명서 자체에서 말하지 않는 것을 과장하지 않고.
A06B-6096-H102의 가장 강력한 사용 사례는 이미 동일한 인터페이스 가족과 증폭기 클래스를 사용하는 설치된 FANUC 시스템에서 직접 교체하는 것입니다.
기계가 깨끗하게 작동하도록 하는 것이 목표일 때원래 모델 명칭과 인터페이스 유형을 정렬하는 것은 다른 모듈을 캐비닛에 적응시키는 것보다 일반적으로 더 가치가 있습니다..
왜냐하면 이것은 공식적으로 확인된SVM1-20 FSSB이 모듈은 재구조 물품, 재건 프로젝트 및 정확한 부품 번호 일치가 위험 통제의 일부인 서비스 주문에 적합합니다.
기술 구매자에게는 공식적인 현재 클래스와 모터 예시로 H102는 느슨하게 설명된 후속 시장 동등한 것보다 검증을 더 쉽게합니다.
Q1: FANUC의 공식 명칭에서 A06B-6096-H102는 무엇입니까?
FANUC는 이 모델을SVM1-20, a단축 알파 세로 앰플리퍼 모듈이식FSSB 인터페이스200V 입력 시리즈에 있습니다. 그 이름이 중요하기 때문에 증폭기 클래스와 통신 가족을 모두 정의합니다.
Q2: 현재 SVM1-20은 어떤 클래스에 속해 있습니까?
FANUC의 개별 사양 표에서SVM1-20a와 함께 표시됩니다.가등식 출력 전류 5.9 Arms그리고20 Ap의 명소 전류 제한기계 서비스 작업에 있어서, 그것은 분명히 같은 제품 가족에서 더 큰 40 클래스 및 80 클래스 단위에서 분리됩니다.
Q3: 이 모델에 적용 가능한 예로 공식적으로 나열 된 모터는 무엇입니까?
수동 목록αM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000, 그리고 β6/2000예를 들어 SVM1-20 그룹에 적용되는 모터입니다.
이것은 초기 기술 검토에 유용합니다. 특히 구매자가 기계 특정 문서로 이동하기 전에 증폭기가 올바른 모터 클래스에 있는지 확인해야 할 때.
Q4: 왜 H102에 정확한 주문 번호가 중요한가?
왜냐하면 FANUC의 순서 테이블은 인터페이스와 출력 클래스에 따라 증폭기 모델을 구별하기 때문입니다.A06B-6096-H102구체적으로FSSB버전SVM1-20, 그래서 정확한 순서 번호를 사용하는 것은 설치 중에 인터페이스 불일치와 불필요한 문제 해결을 방지하는 데 도움이됩니다.
Q5: 이 증폭기를 교체하기 전에 무엇을 확인해야 합니까?
서비스 팀은 설치된 주문 번호, 시스템 인터페이스, 의도된 모터 페어링 및 교체용 캐비닛 공간을 확인해야합니다.
FANUC는 또한 사용자가 모터와 증폭기 조합이 적절하고 유효한 매개 변수가 지정되었는지 확인하도록 경고합니다.불일치로 정상적인 작동을 방해하고 단위를 손상시킬 수 있기 때문에.
