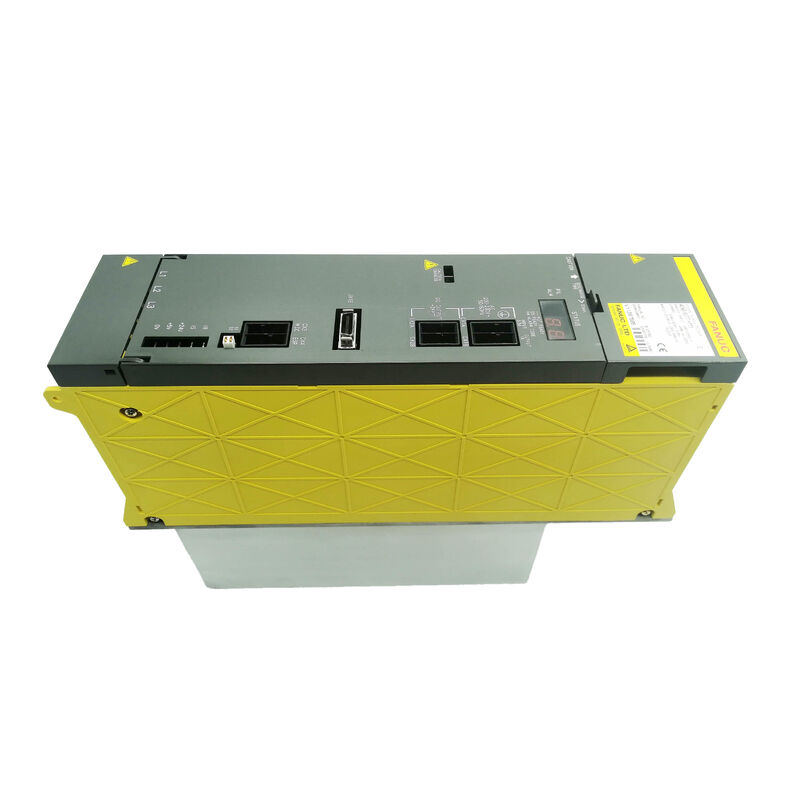

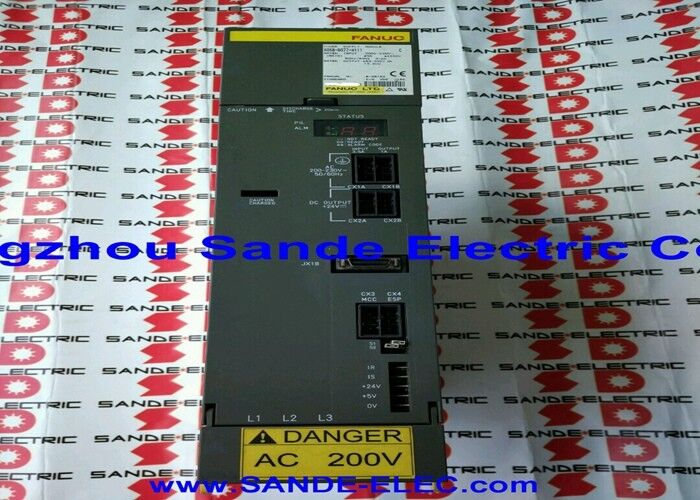

Fanuc A06B-6077-H111 | Alpha 전원 공급 장치 모듈 PSM-11 — 현장 서비스 및 유지보수 참조, 13.2kW, 200–230V, 49A, 레거시 Alpha 드라이브 시스템

개요

Fanuc A06B-6077-H111은 전 세계 수천 대의 컴팩트 CNC 공작 기계에 장착된 13.2kW Alpha 시리즈 전원 공급 장치 모듈입니다. 이 모듈은 Series 0-C, 0-D, 16, 18 및 21 CNC로 제어되는 수십 년 된 밀링 머신, 선반, 드릴링 센터 및 특수 장비 뒤에 위치합니다.이러한 기계 중 상당수는 현재 서비스 수명 15~30년 범위에 있습니다. 너무 오래되어 PSM-11이 열리거나 청소되거나 팬이 교체된 적이 없을 가능성이 높습니다. 이러한 프로필(오래된 기계, 원래 전원 공급 장치, 알 수 없는 서비스 기록)은 대부분의 PSM-11 유지보수 상황이 실제로 발생하는 맥락이며, 이 글은 이러한 관점에서 작성되었습니다.PSM-11의 고장 방식, 이 특정 모듈의 경보 코드가 더 큰 PSM 변형과 비교하여 실제로 의미하는 바, 그리고 수리 대 교체 결정을 자신 있게 내리는 방법은 모듈의 AC-DC 변환 원리에 대한 또 다른 설명보다 노후화된 Alpha 시스템을 운영하는 유지보수 팀에게 더 유용합니다.

주요 사양

매개변수

값

PSM-15 및 모든 더 큰 A06B-6087 모듈에서 AL01은 AC 입력의 과전류를 의미합니다. 동일한 경보 번호, 완전히 다른 근본 원인, 다른 진단 경로.

PSM-11에 AL01이 표시될 때:AC 공급 장치에 문제가 있다는 것을 반드시 의미하지는 않습니다.PSM-11의 IPM 오류는 전력 트랜지스터 모듈이 출력 단계를 통한 과전류, 트랜지스터 접합부의 과열 또는 실제 트랜지스터 고장으로 인해 내부 보호 기능을 트리거했음을 나타냅니다. IPM이 고장났다고 결론짓기 전에 다음을 수행하십시오:

모든 SVM 및 SPM 모듈을 DC 버스 바에서 분리하고 PSM-11만 전원을 켜십시오. 아무것도 연결되지 않은 상태에서 AL01이 해제되면 오류는 버스에서 과도한 전류를 끌어오는 다운스트림 증폭기(모터 단락, 권선 절연 고장 또는 증폭기 트랜지스터 고장)에 있습니다.

버스가 완전히 비어 있는 상태에서 AL01이 계속 표시되면 PSM-11 내부의 IPM이 열적으로 트립되었거나(외부 냉각 부족) 전기적으로 실제로 고장난 것입니다.

IPM을 고장으로 판단하기 전에 외부 냉각 장치를 확인하십시오.

막힌 덕트, 고장난 외부 팬 또는 여름철에 뜨거운 캐비닛은 IPM이 트랜지스터 손상 없이 열 보호 기능을 트리거하고 AL01을 표시하게 할 수 있습니다. 적절한 냉각을 복원하면 추가 개입 없이 경보가 해제될 수 있습니다.

1. 외부 냉각이 적절하다고 확인되었고 버스에 부하가 없는 상태에서 AL01이 계속 표시되면 IPM 모듈을 교체하거나 장치를 교환해야 합니다.
2. AL02 — 팬 고장: 피해 확산의 가장 예방 가능한 원인
3. AL02는 내부 제어 회로 팬(A90L-0001-0422)이 멈췄음을 나타냅니다.
4. PSM-11에서 이 팬은 모듈 하우징 내에서 공기를 순환시켜 제어 PCB 및 배선 보드를 안전한 작동 온도로 유지합니다.
5. 이것은 모듈에 전원이 공급되는 동안 지속적으로 작동하는 작은 브러시리스 팬입니다. 수년간의 작동을 통해 이 팬의 베어링이 점차 마모됩니다.

베어링 소음은 베어링이 고착되기 전에 들릴 수 있습니다(시동 시 희미한 덜거덕거림 또는 거친 소리). 그러나 시끄러운 가공 환경에서는 이 조기 경고가 거의 감지되지 않습니다.

팬 베어링이 고착되면 팬이 멈춥니다.AL02가 표시됩니다. 경보에 신속하게 대응하고 팬을 교체하면(A90L-0001-0422는 표준 예비 부품) 이야기는 거기서 끝납니다. 경보를 무시하거나 팬이 멈춘 상태에서 기계를 계속 생산하면 제어 PCB 온도가 상승합니다.

높은 온도에서 제어 보드의 전해 커패시터는 가속화된 열화를 겪고, 납땜 조인트는 열 응력으로 인해 미세 균열이 발생할 수 있으며, 결국 보드 구성 요소가 고장납니다. 50~100달러짜리 팬 교체로 시작된 것이 보드 수준 수리 또는 전체 장치 교환으로 이어졌습니다.

팬 교체는 PSM-11에서 가장 ROI가 높은 유지보수 작업입니다.

교체 팬의 비용은 모듈 교체 가치의 일부입니다.

지속적인 생산 서비스에서 5년 이상 된 PSM-11의 경우, AL02가 표시되었는지 여부에 관계없이 예정된 유지보수 중단 시 팬을 사전에 교체하는 것이 합리적인 엔지니어링 관행입니다.

팬의 정격 서비스 수명은 연속 작동 시 상한선이 있습니다. 교체 계획은 생산 중에 예고 없이 고장나는 것보다 낫습니다.

AL05 — 사전 충전 실패: 실제로 발생하는 문제AL05는 전원 켜기 후 예상 사전 충전 시간 내에 DC 버스 커패시터가 작동 전압에 도달하지 못했음을 의미합니다.

사전 충전 회로는 주 접촉기가 닫히고 버스가 활성화되기 전에 전원이 적용된 후 처음 몇 초 동안 전류 제한 저항기를 통해 버스 커패시터를 충전합니다.

시간 내에 전압이 임계값에 도달하지 못하면 AL05가 트리거됩니다.

노후화된 PSM-11의 일반적인 원인:

사전 충전 저항기 열화.

모듈 내부의 사전 충전 저항기는 커패시터 충전 중 돌입 전류를 제한합니다. 수천 번의 전원 켜기 사이클을 거치면서 이 구성 요소는 저항 값이 드리프트하거나 간헐적인 개방 회로 조건이 발생할 수 있습니다.

값이 증가한 저항기는 사전 충전 속도를 늦춥니다. 증가량이 충분히 크면 시간 초과 전에 커패시터가 작동 전압에 도달할 수 없습니다.

주 회로 커패시터 열화.

DC 버스의 전해 커패시터는 특히 높은 온도 환경에서 작동할 때 유한한 서비스 수명을 가집니다.커패시터가 노후화됨에 따라 등가 직렬 저항(ESR)이 증가하여 충전 속도와 효율에 영향을 미칩니다.

하나 이상의 커패시터가 고 ESR이 된 극단적인 경우 사전 충전이 올바르게 완료되지 못하게 할 수 있습니다.

주 접촉기 문제.일부 구성에서는 사전 충전 시퀀스에 접촉기 스위칭이 포함됩니다.

고착되거나 올바른 순간에 닫히지 않는 접촉기도 AL05 패턴을 생성할 수 있습니다.

매번 전원을 켤 때마다 일관되게 나타나는(간헐적이지 않은) AL05와 수년 된 기계는 구성 요소 마모를 나타냅니다.

간헐적으로 나타나는 AL05(두 번째 전원 시도에서 때때로 해제됨)는 접촉기 또는 타이밍 문제의 특징입니다.AL04 — DC 링크 전압 강하: 버스 대 공급 장치

AL04는 DC 버스 전압이 작동 임계값 아래로 떨어졌음을 나타냅니다.

진단 경로는 두 방향으로 나뉩니다:

공급 측:

PSM-11의 3상 AC 입력은 부하에서 버스 전압을 유지하기에 불충분합니다.

확인: PSM-11 입력 단자의 전압(공급 패널뿐만 아니라 — 49A에서 부하 시 케이블을 통한 전압 강하가 중요함), 세 위상 간의 균형 잡힌 전압, 입력 퓨즈 무결성.한 위상의 퓨즈가 끊어지면 13.2kW 출력을 유지할 수 없는 2상 공급 조건이 발생합니다. 버스가 처지고 AL04가 나타납니다.

부하 측:다운스트림 SVM 또는 SPM 모듈이 버스에서 과도한 전류를 끌어와 전압을 규제 범위를 벗어나게 합니다. 이는 정상보다 높은 전류를 끌어오는 권선 고장이 발생한 모터 또는 불균형한 대기 전류를 끌어오는 증폭기 트랜지스터가 부분적으로 고장난 경우 발생할 수 있습니다. 버스 전압을 모니터링하면서 증폭기를 하나씩 분리하면 이 패턴을 격리하는 데 도움이 됩니다.

탠덤 경보 패턴 — SPM 및 PSM이 함께 경보할 때

PSM-11 시스템의 진단적으로 중요한 특징은 특정 PSM 오류가 연결된 스핀들 증폭기 모듈(SPM)에서 동시 경보를 트리거한다는 것입니다. 이러한 탠덤 패턴을 알면 오진을 방지할 수 있습니다:

PSM-11의 AL02 + SPM의 경보 59:PSM 팬이 멈췄습니다. SPM은 PSM 상태에 반응하는 것이지 독립적으로 고장난 것이 아닙니다. 해결 방법: PSM-11 팬 교체.

PSM-11의 AL04 + SPM의 경보 33:

DC 링크 사전 충전 실패. SPM은 PSM에서 시작된 문제를 보고하고 있습니다.

• 높은 DC 버스 전압(AL07 이전) + SPM의 경보 11:DC 버스 과전압, 잠재적으로 PSM 관련.
• 이 모든 경우에 SPM 경보만 조사하고 PSM 디스플레이를 무시하면 잘못된 결론으로 이어질 것입니다. 항상 PSM-11의 전면 패널 디스플레이와 CNC 경보 화면을 함께 읽으십시오.수리 대 교체 — 올바른 결정 내리기
• PSM-11의 두 가지 주요 회로 기판(배선 보드 A16B-2202-0461 및 제어 PCB A16B-2202-0420)은 독립형 예비 부품으로 사용할 수 없습니다. 어느 보드든 고장 났고 구성 요소 수준에서 오류를 해결할 수 없는 경우, 모듈은 전체 장치 교환 또는 개별 구성 요소를 보유한 회사의 전문 보드 수리가 필요합니다.교체가 합리적인 경우:

기계가 긴급 생산 중이고 시간당 다운타임 비용이 높은 경우.

오류가 보드에 있고 구성 요소 수준 수리가 로컬에서 사용할 수 없는 경우.

모듈이 오래되어 오버홀 등급 교체(청소, 전체 검사, 새 팬, 주요 구성 요소 교체)가 기계의 남은 생산 수명에 근접하거나 동등한 서비스 수명 연장을 제공하는 경우.

보드 수준 수리가 합리적인 경우:

• 자격을 갖춘 기술자가 올바른 테스트 장비를 사용하여 구성 요소 수준(특정 커패시터, 드라이버 트랜지스터, 참조 IC)에서 오류가 식별된 경우.
• 기계가 긴급하게 다운되지 않아 보내서 수리할 시간이 있는 경우.
• 기계 자체에 상당한 남은 생산 수명이 있고 예비 부품 비용 관리가 중요한 경우.

팬과 퓨즈는 모듈을 고장으로 판단하기 전에 항상 교체할 가치가 있습니다. 이는 가장 저렴한 서비스 개입이며 노후화된 기계에서 PSM-11 서비스 이벤트의 상당 부분을 해결합니다.

• 레거시 기계 컨텍스트: 0-C 및 0-D 시대 Alpha 시스템
• Series 0-C 및 0-D 컨트롤은 1980년대 후반과 1990년대 Fanuc의 주류 CNC 플랫폼이었습니다.
• 전 세계적으로 수많은 소형 가공 센터, 드릴링 센터 및 터닝 센터가 이러한 컨트롤과 Alpha 드라이브 시스템을 기반으로 제작되었으며, 여전히 많은 기계가 작동 중입니다.

PSM-11은 이 기계 세대의 소형 구성에 맞춰진 전원 공급 장치 모듈입니다.

이러한 기계는 현재 일반적으로 20~35년 되었습니다. 이러한 연령 프로필은 0-D 기계의 PSM-11이 구성 요소 수준 서비스 없이 수천만 시간의 작동 시간을 축적했을 수 있음을 의미합니다. 버스 필터 섹션의 전해 커패시터는 설치 이후 정격 수명의 일부 비율로 계속 가열되었습니다.

제어 보드의 구성 요소는 수십 년 동안 열팽창과 수축을 반복했습니다.

팬 베어링은 기계가 작동한 모든 교대 근무 시간 동안 지속적으로 회전했습니다.

이 중 어느 것도 PSM-11이 곧 고장날 것이라는 의미는 아닙니다. Fanuc의 하드웨어는 보수적으로 제작되었으며 이러한 모듈의 연령 관련 고장은 치명적이기보다는 점진적으로 나타나는 경우가 많습니다.

하지만 서비스된 적이 없는 빈티지 0-D 기계의 PSM-11은 사전 유지보수 대상이 될 수 있음을 의미합니다. 최소한 팬 교체, 그리고 부풀어 오른 상단이나 누출된 전해질과 같은 육안으로 보이는 커패시터 수명 종료 징후에 대한 시각적 검사입니다.

자주 묻는 질문

Q1: PSM-11에 AL01이 방금 나타났습니다. 기계는 정상적으로 작동 중이었고 갑자기 중단되었습니다. 3상 공급 장치는 정상입니다. 무엇이 고장났습니까?

PSM-11에서 AL01은 IPM을 의미합니다(더 큰 PSM-15+ 모듈의 AL01 의미인 AC 과전류가 아님). 즉시 외부 냉각 장치를 확인하십시오. 방열판 팬 또는 외부 냉각 덕트가 고장난 경우 IPM이 실제로 전기적으로 고장나지 않고 열 보호 기능을 트리거했을 수 있습니다. 냉각을 복원하고 재시동을 시도하십시오.

AL01이 해제되면 IPM은 손상되지 않았지만 열적으로 스트레스를 받았습니다.

버스가 완전히 비어 있고 냉각이 복원된 상태에서 AL01이 계속 표시되면 IPM이 고장났으며 장치를 교환하거나 트랜지스터 모듈을 교체해야 합니다.

Q2: 기계는 전원 켤 때 가끔 AL05가 발생하지만 두 번째 시도에서 정상적으로 시작되기도 합니다. 이것은 사전 충전 저항기입니까 아니면 커패시터입니까?

간헐적인 AL05(기계가 두 번째 시도에서 때때로 시작됨)는 완전히 고장난 구성 요소보다는 타이밍 또는 접촉기 문제에 더 가깝습니다. 사전 충전 저항기가 심하게 열화되었거나 커패시터가 실제로 열렸다면 오류는 일관적일 것입니다.

재시도로 해결되는 간헐적인 오류는 타이밍 임계값 바로 가장자리에 있는(나이가 들고 온도가 올라감에 따라 악화됨) 미세한 사전 충전 저항기 또는 간헐적으로 접촉하는 주 접촉기를 시사합니다.

시동 시도 중에 버스에서 DC 전압계를 사용하여 사전 충전 시퀀스를 모니터링하면 버스가 느리게 충전되는지(저항기 문제) 또는 실패한 시도에서 전혀 충전되지 않는지(접촉기 또는 저항기 개방 회로)를 결정하는 데 도움이 될 수 있습니다.

Q3: 모듈이 기계에 장착된 상태에서 팬(A90L-0001-0422)을 교체할 수 있습니까, 아니면 제거해야 합니까?

캐비닛 레이아웃에 따라 팬은 모듈 하우징의 접근 가능한 위치에 장착되어 있으므로 일반적으로 전체 PSM-11을 캐비닛에서 제거하지 않고도 접근하고 교체할 수 있습니다.

팬 자체는 저전압이지만 PSM-11 근처에서 작업하기 전에 기계를 완전히 전원 차단하고 공급 장치를 잠그십시오. 새 팬을 장착한 후 올바른 방향으로 회전하는지, 그리고 교체 팬의 공기 흐름 방향이 원래 팬과 일치하는지 확인하십시오.

잘못된 방향의 팬은 공기 흐름 효율성을 감소시키거나 일부 위치에서는 모듈에서 공기를 빼내는 대신 따뜻한 공기를 끌어들일 수 있습니다.

Q4: Series 21 컨트롤을 실행하는 기계에서 PSM-11(AL02)과 SPM(경보 59)에 동시 경보가 표시됩니다. 두 경보 모두 동시에 나타났습니다. 어떤 모듈이 고장났습니까?

이 탠덤 경보 패턴(PSM과 SPM의 AL02 및 경보 59)은 PSM 팬이 멈춘 특징입니다.

SPM은 PSM 상태에 반응하는 것이지 독립적으로 고장난 것이 아닙니다. SPM 자체는 거의 확실하게 기능합니다.

PSM-11의 내부 팬(A90L-0001-0422)을 교체하고, 경보를 해제하고, 재시동하십시오.

SPM 경보는 다시 나타나지 않아야 합니다. PSM 팬이 작동하는 것으로 확인된 후 SPM 경보가 다시 나타나면 SPM을 별도로 조사해야 합니다. 그러나 두 경보가 처음 나타날 때 동시에 나타나는 경우 팬이 압도적으로 가능성이 높은 원인입니다.

Q5: 25년 된 기계의 PSM-11은 경보 없이 작동하지만 기계는 주요 오버홀 예정입니다. 오버홀 중에 어떤 PSM-11 서비스가 가치가 있습니까?

빈티지 기계의 주요 오버홀 중 PSM-11 서비스 중 확실하게 보상받는 것은 다음과 같습니다. 팬 교체(A90L-0001-0422)는 보장된 예방 조치입니다. 메인 버스 및 제어 보드의 전해 커패시터에 대한 시각적 검사(부풀어 오른 상단, 누출된 전해질 잔여물 또는 부풀어 오른 케이스); 압축 공기를 사용하여 외부 방열판 핀 청소(가공 칩 및 먼지 축적 제거); 전원 켜기 후 사전 충전 시퀀스 및 버스 전압 안정성 테스트.

커패시터에 물리적 열화 징후가 보이거나 부하 작동 중 버스 전압 측정에서 과도한 리플이 표시되면(보정된 오실로스코프 필요), 커패시터 교체를 포함한 보드 수준 수리가 적절한 개입입니다.

팬 교체 및 방열판 청소 후 시각적 검사 및 기능 테스트를 통과한 모듈은 또 다른 상당한 서비스 간격 동안 양호할 가능성이 높습니다.
