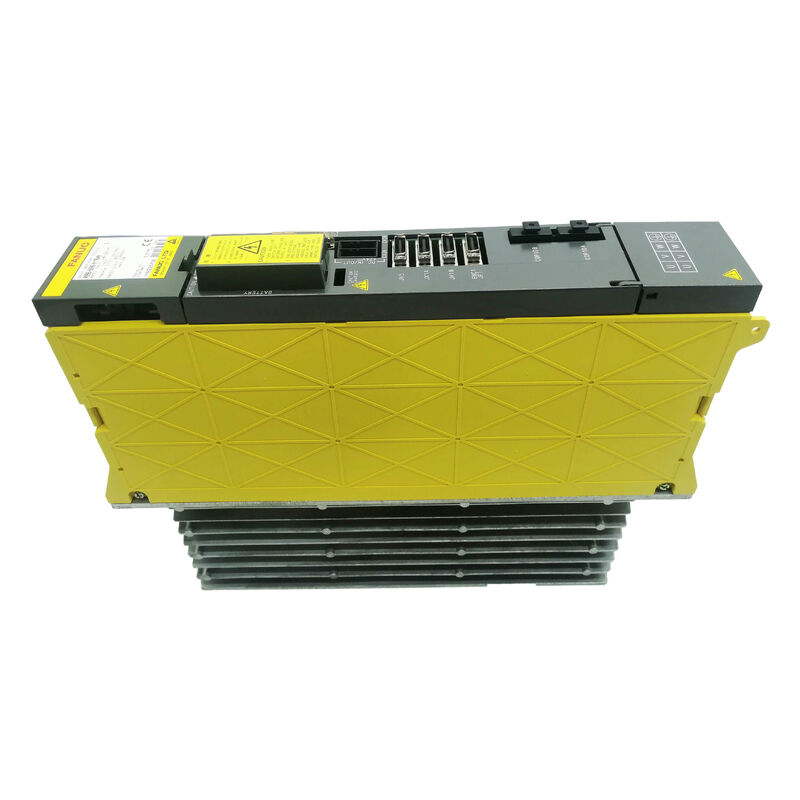

FANUC A06B-6077-H002 알파 시리즈 서보 드라이브 — CNC 시스템용 듀얼 축 전원 공급 장치 모듈

두 축을 계속 작동시키는 드라이브

모든 FANUC 알파 시리즈 CNC 시스템에서 전원 공급 장치 모듈은 다른 모든 구성 요소가 의존하는 부품입니다. 기계를 직접 움직이지는 않지만, 없으면 아무것도 움직이지 않습니다. FANUC A06B-6077-H002는 알파 시리즈 전원 공급 장치 모듈로, AC 전원을 공급하고 DC 버스에서 서보 및 스핀들 증폭기 모듈에 전원을 공급하며, 전원 차단 시 기계가 충돌하는 대신 안전하게 후퇴할 수 있도록 전원 차단 응답을 관리합니다.

이것은 듀얼 축 지원 모듈이며, 컴팩트한 기계 구성에서 FANUC 알파 시리즈 서보 및 스핀들 증폭기와 함께 작동하도록 설계되었습니다. 두 개의 제어 축을 처리하며 알파 모터 범위의 작은 끝에 맞춰져 있습니다. 일반적으로 선반, 머시닝 센터 및 기타 CNC 공작 기계에서 더 작은 알파 스핀들 및 서보 모듈과 함께 사용되며, PSM-11 또는 더 큰 모듈은 해당 응용 프로그램에 비해 과대합니다.

정격 DC 버스 전압은 283~325V 범위이며, 200~230V AC, 50/60Hz의 입력 전원에서 파생됩니다. 모든 FANUC 알파 PSM과 마찬가지로 A06B-6077-H002는 운동 에너지 복구 기능도 관리합니다. 전원 차단 시 스핀들 모터의 회전 관성은 CNC 제어 및 서보 시스템에 충분한 시간 동안 전기 에너지로 다시 변환되어 제어된 정지 또는 공구 후퇴를 가능하게 합니다. 100ms 미만의 차단 시에는 기계의 안전 요구 사항에 맞게 매개변수 수준에서 동작을 사용자 정의할 수 있습니다.

기술 사양

시스템에서 이 모듈의 실제 기능

A06B-6077-H002는 FANUC 알파 드라이브 시스템의 전면에 위치합니다. 패널에서 공급되는 3상 AC를 정류하여 서보 및 스핀들 증폭기 모듈에 공급되는 DC 버스 전압으로 변환하고, 모터 감속 시 발생하는 회생 에너지를 처리합니다. 서보 축이 강하게 제동될 때 에너지는 어딘가로 가야 합니다. PSM은 DC 버스의 과전압으로부터 시스템을 보호하면서 해당 흐름을 관리합니다.

전원 차단 응답 기능은 덜 논의되지만 실질적으로 중요한 기능 중 하나입니다. 주 전원이 떨어지면 CNC 제어 장치는 순차적인 정지를 실행할 충분한 시간이 필요합니다. 공구를 후퇴시키고, 모션 명령을 비활성화하고, 기계 상태를 비휘발성 메모리에 기록합니다. A06B-6077-H002는 해당 시간 동안 실행 중인 스핀들의 회전 관성을 임시 에너지원으로 사용합니다. 이는 실제 문제에 대한 우아한 해결책이며, FANUC 기계가 전원 이벤트 후 공작물에 공구를 묻어두는 대신 부드럽게 정지하는 이유입니다.

이 모듈은 더 작은 알파 시스템 구성을 위해 설계되었습니다. 컴팩트한 알파 서보 및 스핀들 증폭기와 함께 사용되며, 공간 및 전력 요구 사항이 더 큰 PSM-26, PSM-30 또는 PSM-37 변형을 필요로 하지 않는 기계에 적합합니다. 연결된 증폭기에 대해 PSM 크기를 올바르게 선택하는 것이 중요합니다. 너무 작으면 모듈이 최대 수요 시 충분한 DC 버스 전류를 공급할 수 없습니다. 너무 크면 시스템이 절대 사용하지 않을 용량에 대해 비용을 지불하게 됩니다.

작동 환경 및 설치

작동 온도 범위인 0 ~ 55°C는 대부분의 기후에서 표준 산업 제어 캐비닛 환경을 포함합니다. 상한에서는 캐비닛 냉각을 고려할 가치가 있습니다. FANUC 알파 모듈은 부하 시 따뜻하게 작동하며, 열 한계 근처에서 지속적으로 작동하면 구성 요소 수명이 단축됩니다. 20~95% RH 비응축성 습도 등급은 산업용 전자 제품의 표준입니다. 비응축성이라는 자격은 모듈이 추운 보관 환경에서 따뜻하고 습한 공간으로 이동한 후 적절한 예열 시간 없이 전원이 켜져서는 안 된다는 것을 의미합니다.

8.5kg의 이 모듈은 FANUC 전력 전자 제품의 일반적인 빌드 밀도를 가지고 있습니다. 내부에 상당한 변압기 질량이 있는 견고한 장치입니다. 장착 하드웨어 및 DIN 레일 호환성은 표준 FANUC 알파 패널 레이아웃 규칙을 따르며, 증폭기 모듈은 PSM의 오른쪽에 있는 DC 버스 바를 통해 연결됩니다.수리 대 교체 — 시장 상황

A06B-6077-H002는 FANUC에서 단종되었으므로 공장 채널을 통해 새 제품을 더 이상 사용할 수 없습니다. 이 모듈에 대한 시장은 세 가지 경로로 운영됩니다.

리퍼비시 교환 장치, 테스트된 중고 재고, 그리고 고장난 장치 수리.리퍼비시 교환은 종종 가장 빠른 경로입니다. 테스트된 장치가 즉시 배송되고 고장난 모듈이 코어로 반환됩니다. 기계에 드라이브 구성과 관련된 사용자 정의 매개변수가 있는 경우 특정 장치를 알려진 이력으로 반환하고 싶을 때 수리가 올바른 선택입니다. 테스트된 중고 재고는 두 가지 사이에 있습니다. 가격이 중요하고 공급업체의 보증이 공장 지원을 대체하는 경우 유용합니다.

어떤 경로를 선택하든 모듈이

실제 FANUC 시스템에서 부하 테스트를 거쳤는지 확인하십시오. 벤치 전원만으로는 안 됩니다. 올바르게 초기화되지만 서보 축 모션 시 DC 버스를 유지할 수 없는 PSM은 기능적인 모듈이 아닙니다. 그리고 그 차이는 부하 테스트에서만 명확해집니다.자주 묻는 질문

Q1: A06B-6077-H002는 무엇이며 FANUC 알파 시스템에서 어떤 역할을 합니까?

A: FANUC 알파 시리즈 드라이브 시스템의

전원 공급 장치 모듈(PSM)입니다. 3상 AC를 서보 및 스핀들 증폭기 모듈에 공급되는 DC 버스 전압으로 변환합니다. 또한 모터 제동 시 회생 에너지를 관리하고 스핀들 운동 에너지 복구를 통해 전원 차단 백업을 제공합니다.Q2: 어떤 FANUC 알파 서보 및 스핀들 모듈이 A06B-6077-H002와 호환됩니까?

A: 이 PSM은 더 작은 알파 증폭기 구성에 맞춰 설계되었습니다. 일반적으로 컴팩트한 알파 서보 모듈(SVM) 및 더 작은 알파 스핀들 모듈(SPM)과 함께 사용됩니다. 특정 증폭기 조합은 기계의 모터 선택 및 축 수에 따라 달라집니다. 증폭기 모듈을 교체하거나 페어링하기 전에 항상 기계의 전기 다이어그램을 확인하십시오.

Q3: A06B-6077-H002는 FANUC에서 새 제품으로 아직 구할 수 있습니까?

A: 아니요. 이 모듈은 FANUC에서 단종되었으며 더 이상 공장 채널을 통해 구할 수 없습니다. 사용 가능한 공급은 리퍼비시 교환 장치, 테스트된 중고 재고 및 고장난 모듈에 대한 수리 서비스로 구성됩니다. 이는 전문 CNC 부품 공급업체 및 FANUC 서비스 파트너를 통해 제공됩니다.

Q4: A06B-6077-H002의 일반적인 고장 원인은 무엇입니까?

A: 가장 일반적인 고장 모드는 DC 버스 필터 섹션의

커패시터 열화(DC 버스 과전압 또는 부하 시 불안정으로 나타남), 전력 서지 이벤트로 인한 IGBT 또는 정류기 모듈 고장, 그리고 오염 또는 부품 노후화로 인한 제어 보드 오류입니다. 많은 고장은 좋지 않은 입력 전원 품질, 즉 전압 스파이크, 위상 불균형 또는 적절한 캐비닛 냉각 없이 열 한계에서 지속적으로 작동하는 것에서 비롯됩니다.Q5: 이 모듈을 FANUC αi (알파 i) 시리즈 증폭기와 함께 사용할 수 있습니까, 아니면 원래 알파 시리즈만 사용할 수 있습니까?

A: A06B-6077-H002는 후기 αi (알파 i) 시리즈가 아닌

원래 알파 시리즈 드라이브 시스템의 일부입니다. 두 세대는 다른 DC 버스 아키텍처와 커넥터 인터페이스를 사용하며 직접 교체할 수 없습니다. αi 시스템의 경우 해당 전원 공급 장치 모듈은 A06B-6110 또는 A06B-6120 시리즈입니다.
