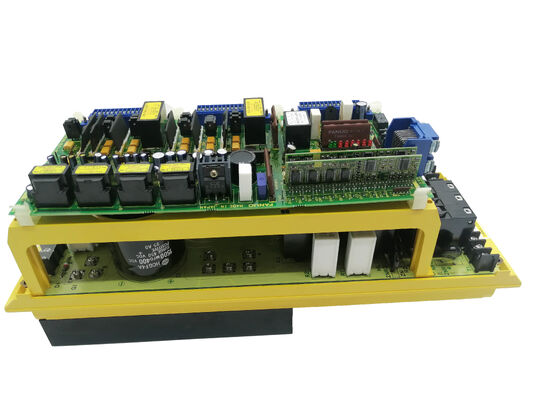

A06B-6058-H223 Fanuc 세르보 증폭기 모듈 A06B6058H223 A06B-6058-H223

FANUC A06B-6058-H223 | S 시리즈 듀얼 축 AC 서보 앰프 — FANUC 0-B / 0-C / 시리즈 15

부품 번호: A06B-6058-H223

제조사: FANUC Corporation (일본)

제품 유형: AC 서보 앰프 — 듀얼 축

시리즈: S 시리즈

여전히 작동 중인 기계를 위해 제작됨

A06B-6058-H223은 FANUC의 S 시리즈 듀얼 축 디지털 서보 앰프입니다. 이 드라이브 플랫폼은 1980년대 후반부터 1990년대까지 CNC 선반, 머시닝 센터 및 연삭기를 구동했습니다. 이 드라이브가 장착된 기계는 5년 교체 주기를 위해 제작되지 않았습니다. 많은 기계가 기계적으로 견고하며 여전히 활발하게 생산되고 있으므로 A06B-6058-H223은 잊혀진 부품이 아닌 계속해서 찾는 부품으로 남아 있습니다.

0-B/0-C/15 컨트롤과 이 앰프 간의 디지털 인터페이스는 아날로그 인터페이스 시대에서 진정한 발전을 나타냈습니다. 위치 루프 데이터는 CNC에서 디지털 방식으로 흐르며, 드라이브는 내부적으로 속도 및 전류 제어를 처리합니다. 듀얼 축 하우징은 단일 모듈에서 L축과 N축을 동시에 제어합니다. 이는 2축 기계 및 대형 머시닝 센터의 2축 하위 그룹에 실용적이며 캐비닛 구성 요소 수를 줄이고 축 간에 DC 버스를 공유합니다.

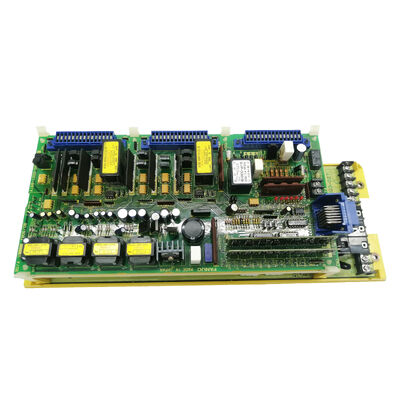

내부 A16B-1200-0800 제어 보드는 별도로 교체 가능한 구성 요소입니다. 전력 트랜지스터가 아닌 제어 섹션에 결함이 확인되면 보드를 독립적으로 조달하여 교체할 수 있습니다. 이는 전체 앰프를 교체하는 것보다 경제적인 방법입니다.

조달 옵션

A06B-6058-H223을 교체하는 세 가지 경로가 있습니다:

• 교환: 테스트된 리퍼비시 제품이 즉시 배송되며, 고장난 장치는 교환 코어로 반환됩니다. 기계 가동 중지 시간을 최소화하는 데 가장 좋습니다.
• 잉여: 폐기된 기계에서 조달한 중고 제품입니다. 품질은 공급업체에 따라 다릅니다. 0S 또는 5S 모터로 듀얼 축 부하에서 테스트되었는지 구체적으로 문의하십시오.
• 수리 및 반환: 특정 장치가 진단, 수리 및 반환됩니다. 기계의 설정 이력이 중요하거나 장치에 알려진 양호한 전력 트랜지스터가 있는 경우 가장 좋습니다.

세 가지 옵션 모두에 대한 질문: 장치가 실제 0S 또는 5S 모터로 라이브 FANUC 시스템에서 절단 부하 하에 양쪽 축에서 테스트되었습니까? 벤치에서 오류 없이 초기화되는 드라이브는 두 개의 생산 축을 안정적으로 실행하는 드라이브와 같지 않습니다.

주요 사양

자주 묻는 질문

Q1: A06B-6058-H223과 호환되는 FANUC CNC 컨트롤은 무엇입니까?

FANUC 0-B, 0-C 및 시리즈 15입니다. 이전 0-A 컨트롤은 아날로그 서보 인터페이스를 사용했으며 호환되지 않습니다. 최신 컨트롤(16i, 18i, 0i)은 다른 직렬 서보 버스(FSSB)를 사용하며 S 시리즈 앰프와 작동하지 않습니다. 직접적인 대체품은 없습니다.

Q2: 이 드라이브는 어떤 모터를 지원합니까?

양쪽 축에 FANUC 모델 0S 및 5S AC 서보 모터입니다. 이들은 이 세대의 FANUC 기계에 표준으로 장착된 빨간색 캡 모터입니다. 동일한 모터 유형은 L축 및 N축 위치 간에 상호 교환 가능합니다.

Q3: A16B-1200-0800 제어 보드를 전체 드라이브를 교체하지 않고 교체할 수 있습니까?

예. 제어 보드는 별도의 교체 가능한 구성 요소입니다. 결함 진단에서 전력 트랜지스터가 아닌 제어 섹션이 고장 지점임을 확인하면 A16B-1200-0800을 별도로 교체하는 것이 전체 드라이브를 교체하는 것보다 훨씬 경제적입니다.

Q4: 일반적으로 A06B-6058-H223이 고장나는 원인은 무엇입니까?

출력단의 전력 트랜지스터 고장이 가장 일반적인 하드웨어 결함이며, 일반적으로 모터 권선 고장, 케이블 단락 또는 과전류 이벤트로 인해 발생합니다. 퓨즈 끊김은 2차 결과입니다. 트랜지스터 수리 시 항상 퓨즈를 교체하십시오. 개별적으로 교체하지 마십시오. 제어 보드 고장은 기계가 멈추기 전에 CNC 디스플레이에 특정 축 경고 코드로 나타납니다.

Q5: A06B-6058-H223을 직접 대체할 수 있는 최신 FANUC 드라이브가 있습니까?

아니요. S 시리즈 아키텍처는 0-B/0-C/15 컨트롤 세대에 연결되어 있습니다. 최신 직접 대체품은 없습니다. 서보 개조에는 CNC 컨트롤 업그레이드도 필요합니다. 컨트롤 및 기계 시스템이 견고한 기계의 경우 작동하는 A06B-6058-H223을 조달하는 것이 실용적인 해결책으로 남아 있습니다.
