| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A06B-6044-H008 |
오래된 FANUC 제어 장비를 은퇴시키지 않는 공작 기계에서 이 유닛이 계속해서 사용되는 데에는 이유가 있습니다. 바로 작동하고 수십 년 동안 작동해 왔기 때문입니다. FANUC A06B-6044-H008은 아날로그 인터페이스 아키텍처를 기반으로 제작된 AC 스핀들 서보 유닛으로, FANUC 모델 6 AC 스핀들 모터와 함께 사용되며 초기 FANUC SYSTEM 10/11 제어 장치에서 흔히 볼 수 있습니다.

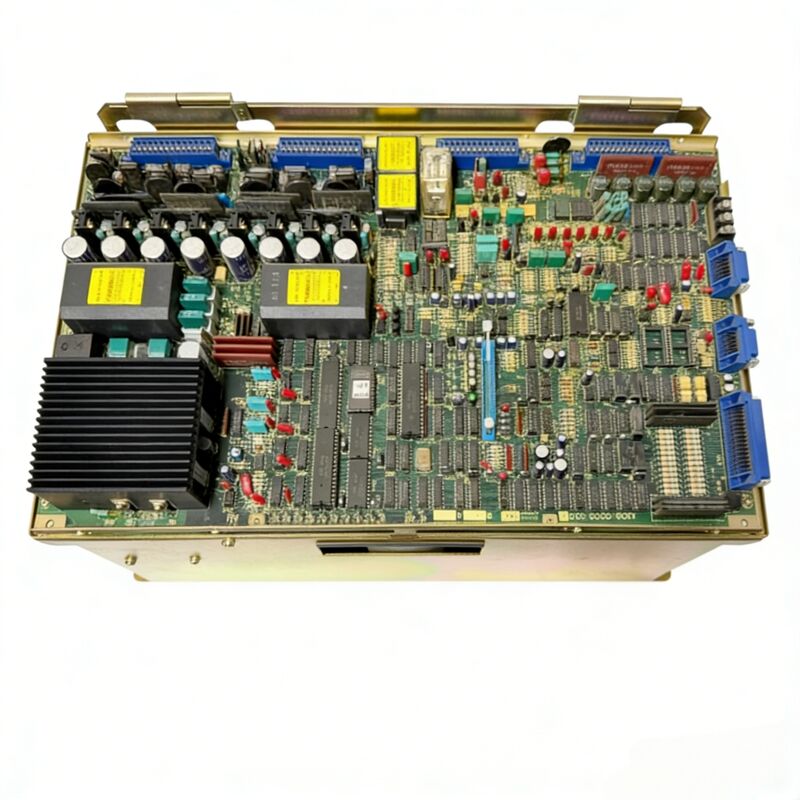

이것은 섬세한 전자 제품이 아닙니다. 드라이브는 견고한 양극 산화 처리된 금속 인클로저에 수납되어 있으며, 스핀들 제어 PCB 카드는 유닛 상단에 단단히 고정되어 있습니다. 이는 실장 수리를 나중에 나온 올인원 설계보다 훨씬 간단하게 만든 실용적이고 서비스 가능한 레이아웃입니다. 일본 후지산 근처 FANUC 시설에서 제조되었으며, 제작 품질은 이러한 출신을 반영합니다.
기계가 다운되었고 이 드라이브가 문제의 중심이라면, CNC 수리 커뮤니티에서 수년간 서비스해 온 잘 이해되고 잘 문서화된 유닛을 다루고 있는 것입니다.
| 매개변수 | 값 |
|---|---|
| 입력 전원 공급 장치 | 283–325 VAC, 3상, 50/60 Hz |
| 정격 출력 | 4.0 kW |
| 최대 출력 | 5.5 kW |
| 연속 출력 전류 | 11 A |
| 최대 출력 전류 | 13 A |
| 속도 제어 범위 | 0 – 6,000 RPM |
| 인터페이스 유형 | 아날로그 |
| 스핀들 카드 PCB | A20B-0009-0531 |
| 소프트웨어 ROM | J11 |
| 치수 (가로 × 세로 × 깊이) | 290 × 290 × 160 mm |
| 주변 작동 온도 | 0 – 45°C (32 – 113°F) |
| 습도 | 최대 90% RH, 비응축성 |
| 작동 환경 | 실내 전용 |
| 호환 스핀들 모터 | FANUC 모델 6 AC 스핀들 모터 |
| 호환 CNC 제어 장치 | FANUC SYSTEM 10/11 |
A06B-6044-H008은 FANUC의 스핀들 드라이브가 나중 증폭기 세대에서 사용된 직렬 버스 프로토콜 대신 아날로그 신호를 통해 통신했던 시대에 속합니다. 이는 CNC가 아날로그 전압으로 속도 명령을 보내고 드라이브가 그에 따라 응답한다는 것을 의미합니다. 이는 디지털 오버헤드 계층이 적은 더 간단한 신호 경로이지만, 깨끗한 신호 무결성을 유지하기 위해 케이블 라우팅 및 차폐에 주의를 기울여야 합니다.
스핀들 모터 유형은 PCB 카드에 있는 ROM 칩을 통해 선택됩니다. H008의 경우, 온보드 ROM은 J11이며, 이는 드라이브와 모터의 관계를 정의하고 유닛이 피드백을 해석하고 속도 제어를 실행하는 방식을 제어합니다. ROM 호환성을 확인하지 않고 상단 카드를 교체하는 것은 현장 교체 시 가장 흔한 실수 중 하나입니다. 전원을 켜기 전에 다시 확인해 볼 가치가 있습니다.
A20B-0009-0531 스핀들 카드는 메인 드라이브 섀시 상단에 플러그인됩니다. 전원부와 독립적으로 교체할 수 있으며, 이는 결함이 트랜지스터 모듈이나 하단의 전력 부품이 아닌 제어 보드 측에 국한될 때 큰 이점입니다.
이 유닛을 다루는 현장 기술자는 몇 가지 반복되는 경보 코드를 접하게 될 것입니다. 가장 일반적인 코드에 대한 빠른 참조는 다음과 같습니다:
수리 시설에 연락하기 전에 이러한 경보를 이해하면 상당한 진단 시간과 왕복 통신을 절약할 수 있습니다.
A06B-6044-H008의 신품 재고는 드뭅니다. FANUC에서 더 이상 제조하지 않는 유닛입니다. 현재 시장에서 구할 수 있는 대부분의 유닛은 리퍼비시 또는 잉여이며, 품질은 테스트한 사람과 확인한 내용에 따라 크게 다릅니다. 일치하는 FANUC 테스트 장비와 폐쇄 루프 피드백 테스트를 사용한 철저한 벤치 평가는 생산 기계에 다시 장착하기 전에 유닛이 실제로 작동하는지 확인하는 가장 신뢰할 수 있는 방법입니다.
수리는 실행 가능한 경로입니다. 모듈식 구조는 숙련된 업체가 전체 유닛 교체 대신 개별 부품 교체를 통해 전력부 고장, 커패시터 열화 및 PCB 결함을 해결할 수 있음을 의미합니다. 이 드라이브가 생산 복귀의 병목 현상인 기계의 경우, 전문 FANUC 서비스 제공업체를 통해 당일 또는 익일 처리 수리 옵션이 있습니다.
Q1: A06B-6044-H008은 어떤 스핀들 모터를 구동하도록 설계되었습니까?
A: 이 유닛은 FANUC 모델 6 AC 스핀들 모터에 맞춰져 있습니다. 이 페어링은 A20B-0009-0531 스핀들 카드에 있는 J11 ROM 칩에 의해 결정됩니다. ROM을 변경하고 드라이브를 재구성하지 않고 다른 모터 모델을 사용하면 잘못된 작동 또는 경보 오류가 발생합니다.
Q2: 이 드라이브를 SYSTEM 10/11 이상의 최신 FANUC CNC 제어 장치와 함께 사용할 수 있습니까?
A: FANUC SYSTEM 10/11 제어 장치용으로 설계되었으며 아날로그 인터페이스를 통해 통신합니다. 나중의 디지털 버스 기반 FANUC 컨트롤러(예: 시리즈 16/18/21)와의 통합은 일반적으로 간단하지 않으며 추가 인터페이스 하드웨어 또는 변환 없이는 일반적으로 권장되지 않습니다.
Q3: 이 유닛의 가장 일반적인 고장 모드는 무엇입니까?
A: 전력부의 커패시터 열화가 가장 흔한 노후 관련 고장이며, 그 다음으로 냉각 팬 고장으로 인한 방열판 과열 경보(AL-09)가 발생합니다. 스핀들 카드의 PCB 결함도 흔하며 일반적으로 전력 모듈 고장보다 해결하는 것이 더 비용 효율적입니다.
Q4: 스핀들 카드(A20B-0009-0531)는 A06B-6044-H 시리즈의 다른 드라이브 카드와 상호 교환 가능합니까?
A: 직접적으로는 아닙니다. H 시리즈의 각 스핀들 카드는 호환되는 모터 모델을 정의하는 특정 ROM을 가지고 있습니다. 예를 들어 H007은 J10 ROM과 함께 A20B-0009-0530을 사용합니다. ROM 호환성을 확인하지 않고 H 접미사 변형 간에 카드를 교체하면 잘못된 작동이 발생합니다.
Q5: 구매 전에 중고 유닛이 제대로 테스트되었는지 어떻게 알 수 있습니까?
A: 판매자에게 유닛이 라이브 FANUC 테스트 장비에서 폐쇄 루프 조건 하에 테스트되었는지 문의하십시오. 단순히 전원을 켜고 명백한 손상이 있는지 확인한 것이 아닙니다. 합법적인 벤치 테스트는 작동 RPM 범위에서 속도 조절, 전류 출력 및 경보 없는 작동을 확인해야 합니다. "전원 켜짐" 또는 "시각적으로 검사됨"으로만 설명된 유닛은 훨씬 더 많은 위험을 수반합니다.
