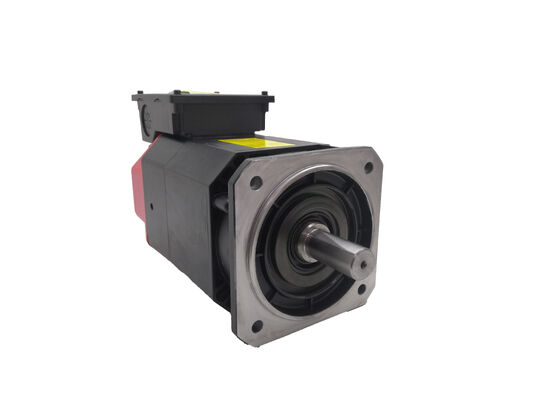

Fanuc A06B-1420-B900#F321 — αiI 1/24,000 내장형 AC 스핀들 모터, 24,000 RPM 특수 구성

제품 개요

부품 번호: A06B-1420-B900#F321

다른 이름으로 검색: A06B1420B900F321, FANUC A06B-1420-B900#F321, A06B-1420-B900 F321

모터 모델: αiI 1/24,000

유형: 내장형 (BM) AC 스핀들 모터 — 특수 구성

분류: Fanuc Alpha i 시리즈 통합 고속 스핀들 모터 — 최대 24,000 RPM, 플랜지 마운트, 평탄한 보어, 후면 엔코더 인터페이스, αiSP 앰프 호환

이 모터의 실제 용도

주문 전에 이 점을 명확히 해야 합니다: A06B-1420-B900#F321은 일반적인 AC 서보 모터가 아닙니다.외부에 장착되어 커플링이나 벨트를 통해 기계 스핀들에 연결되는 종류의 모터입니다. 이 모터는 내장형 스핀들 모터 — 기계가 처음 제조될 때 스핀들 카트리지 하우징 내부에 직접 통합되는 프레임리스 고정자 및 로터 어셈블리입니다. 스핀들 샤프트와 모터 로터는 동일한 부품입니다. 기계 스핀들 는 모터 샤프트입니다.

이 설계 — 때로는 모터라이즈드 스핀들 또는 통합 스핀들-모터라고도 함 — 는 일반 모터와 절삭 공구 사이에 있는 모든 기계적 요소를 제거합니다: 커플링 없음, 벨트 없음, 중간 기어 단 없음. 결과적으로 기계적 구동 시스템이 물리적으로 달성할 수 없는 속도로 회전할 수 있는 스핀들로, 벨트나 커플링으로 인한 진동이 없고, 회전 동역학은 스핀들 베어링 설계와 모터 자체의 특성에 의해 전적으로 결정됩니다.

A06B-1420-B900#F321은 해당 스핀들 카트리지의 핵심에 있는 특정 내장형 모터 어셈블리로, 최대 24,000 rpm 속도로 정격됩니다.

기술 사양

24,000 RPM: 내장형 모터의 엔지니어링 근거

분당 24,000회전은 일반적인 벨트 구동 또는 커플링 연결 스핀들 모터로는 달성할 수 없습니다. 해당 속도에서 변속기의 기계적 요소 — 벨트, 풀리, 커플링, 중간 베어링 — 는 열, 진동 및 불균형 힘을 발생시켜 달성 가능한 속도를 제한하거나 변속기를 단시간에 파손시킵니다. 24,000 rpm의 고속 가공은 다른 접근 방식을 요구합니다: 모터를 스핀들 내부에 넣고 변속기를 완전히 제거합니다.

A06B-1420-B900#F321은 정확히 이를 수행합니다. 스핀들 카트리지에 직접 통합되어 고정자 권선은 스핀들 하우징에 감겨 있고 로터는 스핀들 샤프트에 압착되거나 수축됩니다. 앰프가 고정자 필드를 활성화하면 샤프트 — 그리고 공구 홀더와 절삭 공구를 포함한 모든 부착물이 — 직접 회전합니다. 중간 기계 장치 없음. 벨트 장력 변화로 인한 진동 없음. 커플링의 비틀림 강성으로 인한 공진 없음. 스핀들, 베어링 지지대 및 모터 필드만 있습니다.

가공에 대한 실질적인 결과는 상당합니다. 직경이 작은 엔드밀을 사용하여 24,000 rpm으로 가공할 때, 일반적인 스핀들 속도에서 비현실적으로 큰 커터를 필요로 하는 표면 속도를 컴팩트하고 고정밀한 공구로 얻을 수 있습니다. 금형강의 소형 볼 노즈 엔드밀, 알루미늄 합금 마무리 작업, PCB 드릴링 및 경질 재료의 미세 디테일 컨투어링은 고속과 내장형 모터가 제공하는 진동 없는 회전의 조합으로 혜택을 받습니다.

F321 특수 구성

#F321 접미사는 이 장치가 A06B-1420-B900 내장형 모터의 특수 공장 구성임을 나타냅니다 — Fanuc의 일반 카탈로그에 나오는 표준 #0321 변형과는 다릅니다.

Fanuc의 내장형 스핀들 모터 명명 규칙에서 접미사 숫자는 모터 어셈블리의 물리적 구성: 플랜지 형상, 보어 인터페이스, 엔코더 장착 위치 및 특수 옵션을 인코딩합니다. #F321은 특정 기계 빌더의 스핀들 카트리지 설계 사양에 맞춰 제조된 공장 특수 빌드입니다. 이는 고정자 외경, 로터 보어 치수, 엔코더 장착 배열 및 냉각수 통로 형상이 특정 스핀들 카트리지 설계와 일치함을 의미합니다.

이는 직접적인 실질적인 의미를 갖습니다: A06B-1420-B900#F321은 24,000 rpm으로 작동하는 모든 내장형 모터의 범용 교체품이 아닙니다. 원래 설계된 스핀들 카트리지에 대한 정확한 교체품입니다. 물리적 치수는 일치해야 합니다 — 스핀들 하우징의 고정자 보어에 맞지 않거나 로터 보어가 스핀들 샤프트를 수용하지 못하는 내장형 모터는 속도 등급 호환성과 관계없이 장착할 수 없습니다.

항상 부품 번호를 정확히 확인하십시오 — #F321, #0321 및 #F621은 동일한 속도 등급과 기본 모델 명칭을 공유하더라도 물리적으로 다른 어셈블리입니다.

내장형 모터 교체: 포함 사항

내장형 스핀들 모터를 교체하는 것은 외부 장착 서보 모터를 교체하는 것과는 근본적으로 다른 작업입니다. 플러그를 뽑을 커넥터도 없고, 커플링 볼트를 제거할 것도 없고, 풋 마운트 패스너를 풀 것도 없습니다. 내장형 모터의 고정자와 로터는 스핀들 카트리지 구조의 일부입니다.

이 모터가 장착된 기계에서의 일반적인 교체 과정은 다음과 같습니다:

스핀들 카트리지 제거. 전체 스핀들 어셈블리 — 하우징, 베어링, 로터, 고정자 및 모든 관련 냉각 및 센서 연결 — 를 장치로 기계에서 제거합니다. 이는 올바른 공구와 문서화된 토크 값을 요구하는 정밀 분해 작업입니다.

스핀들 재조립. 고장난 고정자 권선 또는 로터 어셈블리를 스핀들 하우징에서 압착하거나 추출하고, 새 A06B-1420-B900#F321 고정자를 올바른 간섭 끼워맞춤과 정렬로 하우징에 설치합니다. 베어링 교체는 스핀들 재조립 시 표준 절차입니다 — 베어링은 정밀 등급 부품이며 스핀들을 분해할 때 재사용되지 않습니다.

동적 밸런스 확인. 재조립 후 스핀들을 동적으로 밸런싱합니다. 24,000 rpm에서 잔류 불균형은 베어링 하중 등급을 초과하고 절삭 성능을 저하시키는 힘과 진동을 생성합니다. 밸런스는 건너뛰거나 연기할 수 없습니다.

엔코더 정렬. 재조립 후 후면 엔코더 인터페이스를 사양에 맞게 정렬해야 합니다. 정렬되지 않은 엔코더는 스핀들 앰프 오류 또는 불안정한 속도 제어를 유발하는 속도 피드백 오류를 발생시킵니다.

대부분의 사용자에게 내장형 모터 교체를 포함한 스핀들 재조립은 현장 유지 보수 작업이 아니라 자격을 갖춘 스핀들 서비스 시설에서 수행해야 하는 작업입니다. 베어링 끼움의 정밀도, 밸런스 요구 사항 및 엔코더 정렬은 일반 유지 보수 작업장에서 일반적으로 갖추지 못한 장비와 공정 제어를 요구합니다.

앰프 및 CNC 호환성

A06B-1420-B900#F321은 Fanuc αiSP (Alpha i Spindle) 시리즈 앰프 — Fanuc αi 시리즈 드라이브 캐비닛의 스핀들 드라이브 모듈이 필요합니다. 특정 앰프 모듈 등급은 모터의 전력 등급과 일치해야 합니다. 이 출력 레벨의 αiI 1/24,000은 기계의 드라이브 구성에 맞는 적절한 αiSP 장치와 쌍을 이룹니다.

호환되는 CNC 플랫폼에는 Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B 및 32i가 포함됩니다. 이 모터는 다른 드라이브 인터페이스와 제어 아키텍처를 사용하는 원래 α 시리즈 (비-i) 스핀들 앰프와 호환되지 않습니다.

교차 참조 A04B-0099-H062#24K는 이 모터의 특정 커넥터 및 엔코더 구성에 대한 관련 케이블 또는 인터페이스 키트를 식별합니다 — 관련 배선 부품을 조달할 때 기계의 전기 문서와 이 참조를 확인하십시오.

일반적인 기계 플랫폼

A06B-1420-B900#F321은 Fanuc αi 제어 시스템에서 작동하는 특정 공작 기계 스핀들 카트리지에 설계되었습니다. 이 유형의 내장형 24,000 rpm 스핀들을 사용하는 기계 범주에는 다음이 포함됩니다:

금형 및 다이용 고속 수직 머시닝 센터. 3축 및 5축 VMC는 경질 금속 마무리 및 공구강 및 경화 재료의 복잡한 컨투어 가공을 위해 설계되었으며, 24,000 rpm은 생산적인 표면 속도로 소형 볼 노즈 및 반경 커터를 효과적으로 절삭할 수 있도록 합니다.

고속 드릴링 및 탭핑 기계. 알루미늄 합금 및 비철 금속 가공물을 위한 전용 드릴-탭 센터 및 고주기 가공 플랫폼으로, 24,000 rpm은 사이클 시간 페널티 없이 소형 드릴 및 탭을 최적의 절삭 매개변수로 작동하는 데 필요한 스핀들 속도를 제공합니다.

흑연 및 복합 재료 가공 센터. 흑연 전극 가공 (EDM 공구), 탄소 섬유 트리밍 및 복합 부품 마감용으로 설계된 기계로, 높은 스핀들 속도와 가벼운 절삭 깊이가 결합되어 높은 표면 속도에 반응하는 재료에서 미세한 표면 마감을 생성합니다.

정밀 다축 가공 플랫폼. 5축 머시닝 센터 및 복합 가공 시스템으로, 통합 스핀들 모터의 컴팩트한 설계와 변속기 요소의 부재는 더 작은 기계 풋프린트와 복잡한 공작물 형상에 대한 더 나은 접근을 가능하게 합니다.

자주 묻는 질문

Q1: 이것은 표준 서보 모터입니까, 아니면 다른 것입니까?

A06B-1420-B900#F321은 내장형 (통합형) AC 스핀들 모터 — 일반적인 외부 장착 서보 모터가 아닙니다. 스핀들 하우징 내부에 설치하도록 설계된 프레임리스 고정자 및 로터 어셈블리로, 로터가 스핀들 샤프트에 직접 장착됩니다. 표준 서보 모터와 같은 외부 샤프트, 플랜지 면 또는 풋 마운트 기능이 없습니다. 교체 시에는 자격을 갖춘 스핀들 서비스 시설에서 스핀들을 분해해야 하며, 표준 모터 교체가 아닙니다.

Q2: #F321 변형은 모든 24,000 rpm Fanuc 스핀들 애플리케이션에 맞습니까?

아니요. #F321은 특수 공장 구성입니다 — 특정 스핀들 카트리지 설계에 맞는 특정 고정자 외경, 로터 보어 치수, 냉각 통로 형상 및 엔코더 장착을 갖추고 있습니다. 동일한 A06B-1420-B900 시리즈의 다른 접미사 변형 (#0321, #F621 등)은 물리적 치수가 다릅니다. 주문하기 전에 항상 전체 접미사를 포함한 정확한 부품 번호가 고장난 모터와 일치하는지 확인하십시오. 스핀들 하우징 형상과 일치하지 않는 내장형 모터는 물리적으로 설치할 수 없습니다.

Q3: 이 모터와 호환되는 Fanuc 앰프는 무엇입니까?

A06B-1420-B900#F321은 Fanuc αiSP 시리즈 스핀들 앰프 — Fanuc αi 시리즈 드라이브 캐비닛에 사용되는 스핀들 드라이브 모듈이 필요합니다. Fanuc CNC Series 0i, 15i, 16i, 18i, 21i, 30i 및 31i와 αi 플랫폼에서 호환됩니다. 원래 α 시리즈 (비-i) 스핀들 드라이브와는 호환되지 않습니다. 모터를 교체할 때 모터 유형 및 최대 속도에 대한 앰프 매개변수 설정을 αiI 1/24,000 사양과 일치하는지 확인하십시오.

Q4: 이 모터를 교체하는 대신 수리할 수 있습니까?

예 — A06B-1420-B900#F321은 수리 가능한 장치이며, 자격을 갖춘 Fanuc 스핀들 모터 수리 시설은 고장난 고정자 및 로터 어셈블리에 대한 권선 및 재조립 서비스를 제공합니다. 권선 고장이나 베어링 손상이 발생한 모터의 경우, 새 또는 교환 장치를 구하는 것보다 수리가 더 비용 효율적인 경로인 경우가 많습니다. 일부 공급업체는 재고 교환 프로그램도 제공하며, 고장난 장치를 재조립된 교체품에 대한 코어 크레딧으로 보냅니다. 수리 리드 타임은 고장의 성격과 부품 가용성에 따라 다릅니다 — 생산 일정이 긴 다운타임을 감당할 수 없는 기계의 경우, 고장난 모터를 수리 보내는 것과 병행하여 테스트된 교환 장치를 준비하는 것이 실질적인 위험 완화 전략입니다.

Q5: 내장형 모터를 설치한 후 동적 밸런스 확인이 필요한 이유는 무엇입니까?

24,000 rpm에서는 회전 어셈블리의 작은 질량 불균형조차도 상당한 원심력을 생성합니다. 불균형과 힘의 관계는 속도에 따라 비선형적입니다 — 3,000 rpm에서 눈에 띄는 영향을 일으키지 않는 잔류 불균형은 24,000 rpm에서 수십 배 더 큰 힘을 생성합니다. 이러한 힘은 스핀들 베어링에 주기적으로 하중을 가하고, 피로를 가속하며, 가공된 표면에 직접 나타나는 진동을 발생시키고, 정상적인 베어링 수명보다 훨씬 짧은 시간 내에 베어링 고장을 일으킬 수 있습니다. 밸런스는 스핀들 재조립 후 선택 사항이 아닙니다 — 재조립된 스핀들의 수명과 절삭 성능을 직접 결정하는 필수 시운전 단계입니다.
