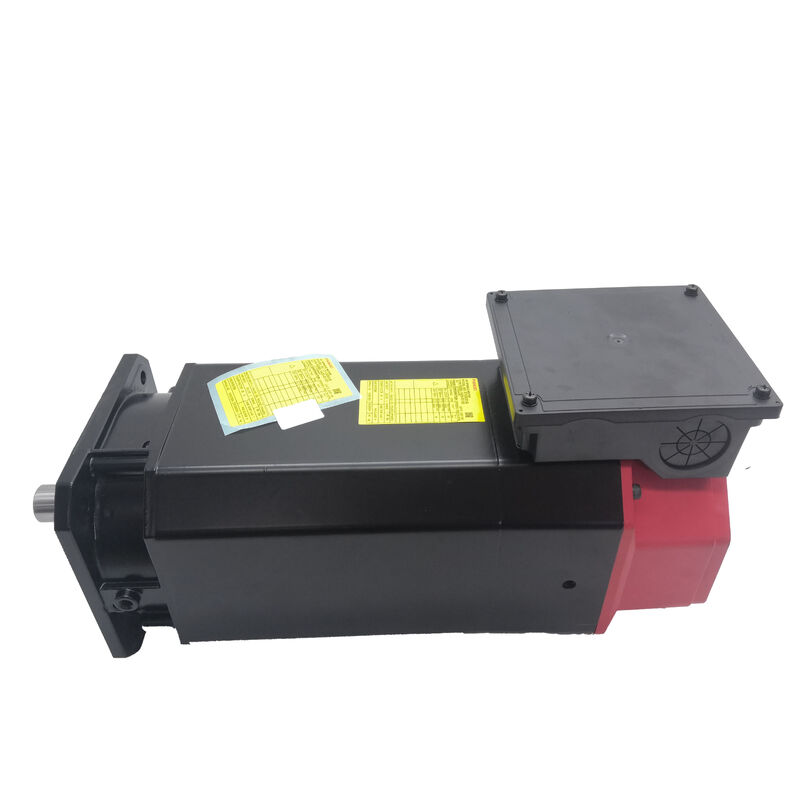

Fanuc A06B-1401-B105 AC 스핀들 모터 — αi 0.5/10,000, 플랜지 마운트, 매끄러운 샤프트, IMZ 센서

제품 개요

부품 번호: A06B-1401-B105

또한 검색됨: A06B1401B105, FANUC A06B-1401-B105, Fanuc A06B1401B105

모터 모델: αi 0.5/10,000

분류: Fanuc Alpha i 시리즈 AC 스핀들 모터 — 0.5 kW, 최대 10,000 RPM, 플랜지 마운트, 직선형 매끄러운 샤프트, 내장 IMZ 자기 센서, 브레이크 없음

기술 사양

αi 스핀들 제품군 중 가장 작음 — 특정 작업에 적합한 선택

0.5 kW 및 10,000 rpm에서 A06B-1401-B105는 Fanuc의 αi AC 스핀들 모터 범위에서 컴팩트한 끝에 위치합니다. 이 모터는 대형 빌렛의 깊은 절삭 또는 단단한 재료의 무거운 간헐 절삭용이 아니며, 원래 그렇게 설계되지도 않았습니다. 이 모터는 스핀들 엔벨로프가 물리적으로 작고, 공작물 및 공구가 유사하게 컴팩트하며, 순수한 토크 출력보다 고속 도달 및 유지 능력이 더 중요한 공작 기계용으로 설계되었습니다.알루미늄 합금 공작물을 처리하는 드릴 탭 센터, 전자 제품 및 정밀 하드웨어 부품용 소형 가공 센터, 100–200mm 스윙 등급의 컴팩트 CNC 선반, PCB 드릴링 및 마이크로 기능 작업을 위한 특수 기계는 αi 0.5/10,000이 적합한 곳입니다. 10,000 rpm에서 1mm 직경의 드릴은 비철금속 드릴링에 필요한 표면 속도로 작동합니다. 0.5 kW에서 전력 소비는 적당하여 기계의 전기 설계가 서보 축 전력 외에 무거운 스핀들 전력 예산을 수용할 필요가 없습니다.핵심 통찰력은 비례성입니다. A06B-1401-B105는 비용 절감을 위해 사양이 낮은 모터가 아니라, 공작물, 공구 및 생산 공정이 0.5 kW / 10,000 rpm 작동 창에 맞는 특정 등급의 공작 기계에 대해 올바르게 크기가 조정된 스핀들 모터입니다. 동일한 기계 패키지에 더 큰 스핀들 모터를 강제로 장착해도 기계가 실제로 보는 부하에 대한 절삭 성능이 향상되지 않습니다. 기계가 설계된 작동 조건에서 유용한 추가 토크를 제공하지 않고 열 부하, 모터 무게, 앰프 등급 및 캐비닛 전력 예산을 증가시킬 것입니다.

IMZ 센서: 방향 지정 및 리지드 탭핑을 위한 내장 자기 Z-펄스

A06B-1401-B105 설명의 IMZ 지정은 모터의 가장 중요한 작동 기능 중 하나를 식별합니다. 즉, 모터 본체 내부에 장착된 내장 통합 자기 Z-펄스 센서입니다.

이것이 왜 중요한지 이해하려면 리지드 탭핑 사이클 중에 발생하는 일을 고려하십시오. CNC는 나사산 피치가 스핀들 회전과 선형 이송의 정확한 비율을 정의하는 방식으로 Z축 이송 속도와 정확하게 동기화된 속도로 스핀들을 회전하도록 명령합니다. 탭이 재료에 들어가 프로그래밍된 깊이에 도달하면 스핀들은 부동 또는 탭 미끄러짐 없이 정확하게 동기화된 속도로 역회전해야 합니다. 이 역회전 중 각도 위치 오류는 찢어지거나 잘못 형성된 나사산 또는 파손된 탭을 생성합니다.

샤프트스핀들 방향 지정은 동일한 Z-펄스 참조에 의존합니다. CNC가 특정 각도 위치에서 스핀들을 멈추도록 명령할 때(공구 교환, 위치 내 공작물 로딩 또는 C축 작업용), IMZ 센서는 드라이브 시스템이 해당 각도 위치를 식별하고 잠글 수 있도록 합니다. 자동 공구 교환이 한 번의 교대 근무에 수십 번 발생하는 소형 가공 센터에서 안정적인 스핀들 방향 지정은 생산에 중요한 기능입니다.IMZ 센서를 별도의 외부 장착 장치가 아닌 모터 본체 내부에 통합하는 것은 패키징 이점입니다. 정렬할 외부 센서 헤드가 없고, 원격 장착 장치로 실행되는 별도의 인코더 케이블이 없으며, 센서와 샤프트 사이에 각도 오차를 도입할 수 있는 기계적 커플링이 없습니다.플랜지 마운트 및 매끄러운 샤프트: 소형 스핀들 구동 장치의 표준 구성A06B-1401-B105의 플랜지 마운트는 모터가 기계의 스핀들 하우징 또는 드라이브 브래킷 면에 직접 볼트로 고정될 수 있도록 하여, 조정 가능한 마운팅 풋이나 베이스 플레이트 정렬이 필요 없이 모터 샤프트를 스핀들 드라이브 입력과 정확한 축 및 방사형 정렬로 배치합니다. 공간이 제한적이고 모터가 기계 구조물 근처 또는 내부에 위치하는 소형 공작 기계에서 플랜지 마운트는 표준 접근 방식입니다.

직선형 매끄러운 샤프트(SLK — 키웨이 없음)는 마찰 클램핑 커플링 허브를 통해 스핀들 구동 장치로 토크를 전달합니다. 0.5 kW에서 커플링을 통해 전달되는 토크는 적당하며, 적절하게 사양이 지정된 분할 허브 클램프 커플링은 키웨이가 소형 샤프트 직경에 도입하는 응력 집중 없이 안정적인 토크 전달을 제공합니다. 매끄러운 샤프트는 키와 키웨이를 청결하고 손상되지 않도록 취급하고 보관할 필요 없이 서비스 중에 커플링을 더 쉽게 장착하고 제거할 수 있도록 합니다.

키가 있는 샤프트가 필요한 드라이브 설계가 있는 기계의 경우(커플링 허브가 키 결합을 기반으로 설계된 경우), A06B-1401-B155는 동일한 αi 0.5/10,000 제품군 내에서 키가 있는 샤프트 변형입니다. 토크, 속도, 센서 및 장착은 동일하며 샤프트 구성만 다릅니다. 교체 주문 전에 고장난 모터의 샤프트 유형을 확인하십시오.

앰프 및 CNC 호환성A06B-1401-B105는 Fanuc αi 시리즈 스핀들 앰프 (αiSP)와 함께 작동합니다. 0.5 kW에서 αi 앰프 범위 내의 αiSP 2.2 또는 컴팩트 αiSP 1.5 장치가 특정 기계 구성에 따라 적절한 페어링입니다. 모터는 표준 Fanuc αi 스핀들 모터 전원 및 신호 케이블 세트를 통해 앰프에 연결됩니다.

호환되는 CNC 플랫폼에는 Fanuc 시리즈 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B 및 32i가 포함됩니다. 이 모터는 다른 모터 드라이브 인터페이스를 사용하는 원래 α(비-i) 시리즈 스핀들 앰프 또는 Fanuc β(베타) 시리즈 스핀들 드라이브와 호환되지 않습니다.

이 모터를 동일한 모델이 서비스 중인 기계에 교체품으로 장착할 때, CNC 스핀들 매개변수(모터 유형 코드, 최대 속도 설정 및 기어비 매개변수)가 αi 0.5/10,000 사양과 일치하는지 확인한 후 기계를 생산에 복귀시키십시오. 스핀들 모터의 매개변수 불일치는 속도 오류, 앰프 고장 또는 모터 자체의 기계적 결함을 반영하지 않는 잘못된 스핀들 방향 지정 동작을 유발할 수 있습니다.

샤프트A06B-1401 시리즈는 여러 샤프트 및 센서 구성의 αi 0.5/10,000 모터를 포함합니다. 주문 전에 기계에 장착된 변형을 아는 것이 필수적입니다. 잘못된 샤프트 유형은 다른 커플링 하드웨어를 필요로 하며 일부 구성에서는 다른 센서 배선이 필요합니다.부품 번호

샤프트키웨이IMZ 센서

A06B-1401-B105 PCB 관통 구멍 드릴링, 마이크로 밀링 및 미세 기능 조각을 위한 특수 CNC 장비로, 소형 공구 직경과 까다로운 표면 속도 요구 사항으로 인해 10,000 rpm 스핀들 속도가 단순히 유용한 것이 아니라 필수적입니다.없음 (SLK)

있음 (IMZ)

A06B-1401-B155직선형있음 (키드)

있음A06B-1401-B175직선형

있음 (키드)

있음 (브레이크 포함)

B105는 기본 브레이크 없음, 매끄러운 샤프트, IMZ 장착 구성으로, 중력 하중 유지 요구 사항이 없고 커플링 설계가 매끄러운 보어 클램프 허브를 사용하는 소형 가공 센터 및 드릴 탭 기계에 가장 일반적인 변형입니다.

Q3: 어떤 Fanuc 스핀들 앰프가 A06B-1401-B105와 페어링되나요?

이 모터에는 Fanuc αi 시리즈 스핀들 앰프 (αiSP)가 필요합니다. 0.5 kW에서 이 모터의 전력 등급에 적합한 αiSP 모듈은 기계 제작사의 전기 문서에 명시되어야 합니다. 호환되는 CNC 플랫폼은 Fanuc 시리즈 0i-D, 0i-F, 16i, 18i, 21i, 30i 및 31i입니다. 이 모터는 다른 인터페이스와 매개변수 구조를 사용하는 원래 α(비-i) 시리즈 스핀들 드라이브 또는 Fanuc β 시리즈 스핀들 앰프와 호환되지 않습니다.

Q4: 이 부품을 주문할 때 코어 교환이 필요한가요?코어 교환 요구 사항은 공급업체마다 다릅니다. A06B-1401-B105를 제공하는 많은 유통업체 및 서비스 시설은 코어 교환 기준으로 운영됩니다. 즉, 수리 가능한 고장난 장치를 거래 조건으로 반환해야 하거나 추가 코어 요금이 적용됩니다. 이 정책을 통해 공급업체는 수리 재고를 유지할 수 있으며 교환 없이 직접 구매하는 것보다 가격을 더 경쟁력 있게 유지할 수 있습니다. 고장난 모터가 하우징이나 샤프트에 물리적 손상을 입은 경우, 배송 전에 해당 장치가 유효한 교환 코어로 자격이 되는지 공급업체에 확인하십시오.

Q5: 이 모터를 통째로 교체하는 대신 수리할 수 있나요?네. A06B-1401-B105는 수리 가능한 모터입니다. 자격을 갖춘 Fanuc 스핀들 모터 수리 시설은 가장 일반적인 고장 모드(베어링 교체(서비스 중 스핀들 모터 고장의 가장 빈번한 원인), 절연 고장 후 고정자 권선 수리 또는 재권선, IMZ 센서 교체, 기계적 손상 후 샤프트 수리 또는 교체)를 처리할 수 있습니다. 이 가격대와 가용성 수준의 모터의 경우, 특히 기계를 계속 가동할 수 있는 예비 모터를 보유하고 있는 시설의 경우, 수리 주기를 거치는 동안 고장난 장치를 수리하는 것이 종종 더 빠르고 비용 효율적인 경로입니다. 항상 문서화된 Fanuc 스핀들 모터 경험과 수리 후 호환되는 αi 앰프에서 모터를 테스트 실행할 수 있는 능력을 갖춘 수리 시설을 사용하십시오.
