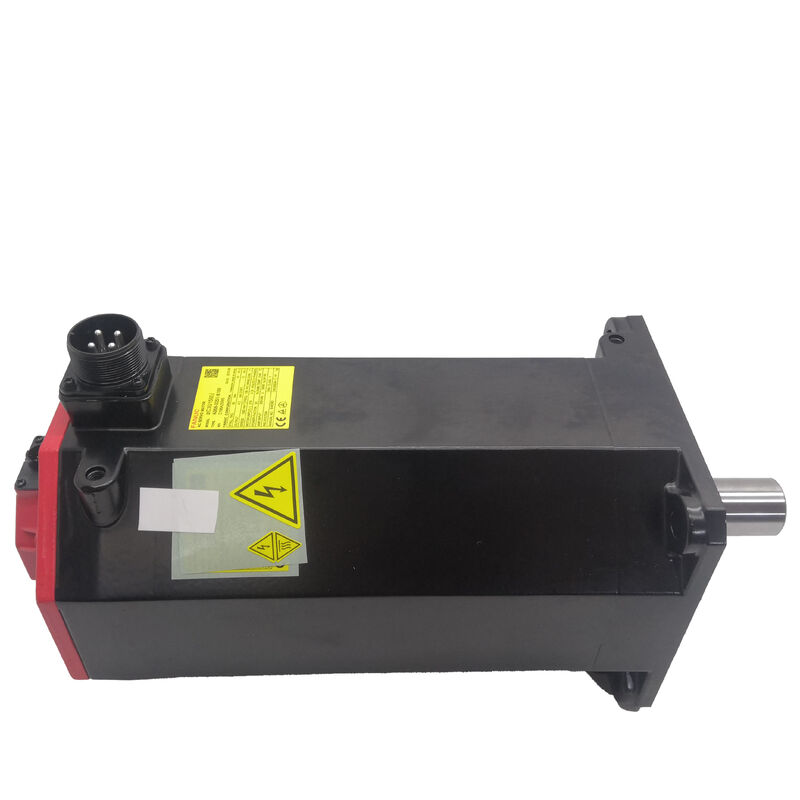

Fanuc A06B-0253-B400 AC 서보 모터
αiF 30/4000, 직선 셰프트, 24V 브레이크, A1000 절대
제품 개요
부문 번호:A06B-0253-B400
또한 검색:A06B0253B400, FANUC A06B-0253-B400, FANUC A06B0253B400
모터 모델:αiF 30/4000
분류:Fanuc Alpha iF 시리즈 AC 브러시리스 서보 모터 -- 30Nm 스탠드 토크, 4,000 rpm 최대 속도, 직선 매끄러운 샤프트, 24V 스프링 적용 브레이크, Alpha i A1000 절대 펄스 코더, IP65
기술 사양
| 매개 변수 |
가치 |
| 부문 번호 |
A06B-0253-B400 |
| 모터 모델 |
αiF 30/4000 |
| 스탠드 토크 |
30Nm |
| 피크 토크 |
40Nm |
| 최대 속도 |
4,000 rpm |
| 단계 |
3단계 |
| 펄스 코더 |
알파 i A1000 (순위 절대) |
| 인코더 해상도 |
1,0001000 펄스/회전 |
| 셰프트 타입 |
직선 매끄러운 (SLK -- 키웨이가 없습니다) |
| 전기 자기 제동 |
24V 스프링 |
| 밀폐 |
IP65 (표준) |
| 단열 클래스 |
F급 |
| 작동 온도 |
0°C ~ +40°C |
| 호환성 증폭기 |
Fanuc αi 시리즈의 서보 증폭기 (αiSV) |
| 호환 가능한 제어장치 |
Fanuc 시리즈 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| 선박 |
필요한 화물 (큰 프레임) |
| 원산지 |
일본 |
30Nm 스탠드 토크 ∙ 무거운 축 용도로 제작
A06B-0253-B400는 가속 중 30 뉴턴 미터 연속 스탠드 토크와 40 Nm 최고 토크를 제공하여 αiF 범위의 높은 끝에 위치합니다.이 모터는 절단 부하의 지속적인 토크가 필수적인 큰 형식의 CNC 기계 도구에 무거운 1차 공급 축을 위해 설계되었습니다.
30 Nm의 스탠드 토크로, 이 모터는 16mm의 피치 볼 스크루에 10 kN 이상의 연속적인 축적 추진력을 유지할 수 있습니다.무거운 수직 가공 센터의 테이블 드라이브, 또는 크로스 슬라이드 축에 대 CNC 회전 센터에서 미터 지름 가조를 처리합니다.
24V 스프링 브레이크: 엔지니어링 안전
B400 후자는 24V의 스프링에 가동된 전자기 브레이크를 확인합니다. 실패 안전 원칙에 따라 작동합니다. 전력을 가동하면 브레이크가 풀립니다.스프링은 제어 신호가 필요없이 즉시 작동합니다..
수직 축의 경우, 이 브레이크는 중량 부품의 중력 이동을 차단, E-Stop 이벤트 또는 전력 중단 시 방지합니다.작업 부품 및 도구가 떨어지는 축 손상으로부터 보호.
직선 매끄러운 샤프트: 고토크 결합
직선 매끄러운 샤프트 (SLK) 는 스키웨이 없이 스톱을 완전히 스톱 구멍과 샤프트 외부 지름 사이의 마찰을 통해 전달합니다. 40 Nm 최고 스톱에서,적절한 결합 사양과 설치는 완전한 가속 하에서 미끄러지는 것을 방지하기 위해 중요합니다..
A1000 절대적 인코더: 위치 유지
1A1000 시리즈 절대 펄스 코더와000회전당 1000 펄스, 이 모터는 백업 배터리를 통해 전원을 끄는 방식으로 다중 회전 위치를 유지합니다.이것은 각 전원-업 후 홈링 사이클의 필요성을 제거하고 안전한 기계 복구에 대한 즉각적인 위치 검증을 제공합니다.
운송신문
A06B-0253-B400는 화물 운송 수송을 필요로하는 대형 프레임 서보 모터입니다.화물 운송 시간 계획 및 승강장 서비스 또는 예정 된 배달 약속과 같은 배달 요구 사항을 확인.
A06B-0253 시리즈 구성 참조
| 부문 번호 |
셰프트 |
키웨이 |
브레이크 |
인코더 |
밀폐 |
| A06B-0253-B000 |
톱니 |
네 |
아무 것도 |
A1000 절대 |
IP65 |
| A06B-0253-B100 |
직선 |
네 |
아무 것도 |
A1000 절대 |
IP65 |
| A06B-0253-B400 |
곧게 부드럽게 |
아니 |
24V 스프링 |
A1000 절대 |
IP65 |
| A06B-0253-B400#0100 |
곧게 부드럽게 |
아니 |
24V 스프링 |
A1000 절대 |
IP67 |
| A06B-0253-B300 |
톱니 |
네 |
24V 스프링 |
A1000 절대 |
IP65 |
전형적 사용법
- 큰 수평 기계장치의 원산 테이블 및 샐러드 드라이브
- 큰 VMC 및 랜트리 기계의 수직 축 드라이브
- 중량 회전 센터 캐리 및 크로스 슬라이드 드라이브
- 대형 형식의 5축 가공 센터의 1차 공급 장치
자주 묻는 질문
왜 24V 브레이크가 수직 축 용도로 필수적인가?
세르보 잠금 위치 유지 활성 증폭기 전원을 필요로 합니다. 24V 스프링 적용 브레이크는 증폭기 전력 독립적으로 기계적 보유를 제공합니다.중동축의 중력 이동을 방지하기 위해 전력을 제거 할 때 자동으로 작동합니다..
IP65와 IP67의 차이점은 무엇입니까?
표준 B400은 IP65 밀폐 (먼지 및 물 제트 보호) 를 갖추고 있습니다. B400 # 0100 변종은 높은 냉각액 노출 환경을 위해 IP67 ( 1 미터 깊이까지 일시적 몰입 보호) 로 업그레이드됩니다.
이 모터는 각 전원 켜기 후에 홈링을 필요로 합니까?
아니, 알파 i A1000 절대적 인코더는 백업 배터리를 통해 전원을 끄면 여러 회전 위치를 유지하며 정상적인 전력 순환 후에 참조-귀환 경로를 필요로하지 않습니다.
이 엔진은 어떤 증폭기와 연결되나요?
A06B-0253-B400는 Fanuc αi 시리즈 서보 앰플리퍼 (αiSV) 를 요구하며, 대응하는 전류 등급이 있습니다. 호환 가능한 CNC에는 Fanuc 시리즈 0i-D/F, 16i, 18i, 21i, 30i 및 31i가 있습니다.
부드러운 샤프트가 키가 있는 샤프트 버전으로 대체될 수 있나요?
아니. 샤프트 구성은 기존 결합 하드웨어와 일치해야합니다. 키 키 키 키 키 A06B-0253-B100 (직 키 키, 브레이크 없이) 또는 A06B-0253-B300 (코퍼 키 키, 브레이크 없이) 를 사용하십시오.
