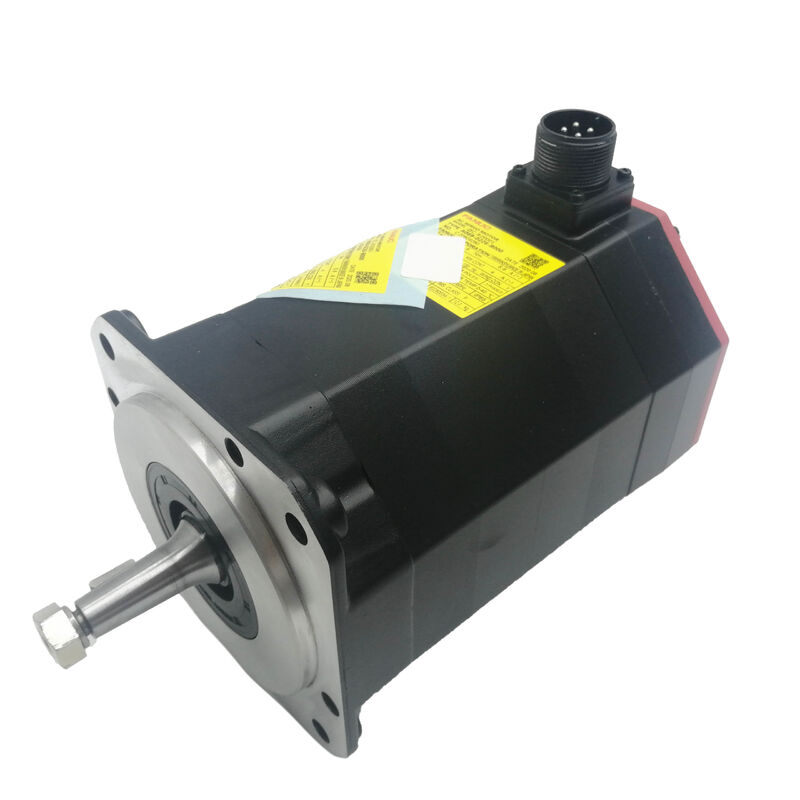

Fanuc A06B-0229-B300 AC 서보 모터 — αiF 8/3000HV, 테이퍼 샤프트, 24V 브레이크, A1000 절대값

제품 개요

부품 번호: A06B-0229-B300

검색어도 동일: A06B0229B300, FANUC A06B-0229-B300, Fanuc A06B0229B300

모터 모델: αiF 8/3000HV (Alpha iF 8/3000 고전압)

분류: Fanuc Alpha iF 시리즈 고전압 AC 브러시리스 서보 모터 — 8 Nm 정지 토크, 3,000 rpm, 키가 있는 테이퍼 샤프트, 24V 스프링 적용 브레이크, Alpha i A1000 절대값 펄스 코더, IP65, 400V 클래스

기술 사양

HV 지정 — 무엇이 바뀌고 왜 중요한가

A06B-0229-B300의 부품 번호에 있는 모든 내용은 표준 200V αiF 제품군과 동일합니다. 동일한 프레임, 동일한 정지 토크, 동일한 테이퍼 샤프트 및 브레이크 구성입니다. 전체 그림을 바꾸는 단일 문자는 HV입니다.

HV는 고전압을 의미합니다. Fanuc αiF 맥락에서 이 모터와 해당 앰프는 표준 αiF 시리즈에서 사용되는 200V 클래스 대신 400V 클래스 전원 공급 장치에서 작동합니다. 모터 입력 전압은 표준 변형의 ~149~200V 범위 대신 364V입니다. 앰프는 400V 3상 공급 장치에서 전력을 끌어와 내부적으로 모터의 작동 전압으로 낮추고 200V 플랫폼과 동일한 서보 제어 아키텍처를 통해 모터 권선을 구동합니다.

CNC 공작 기계 설계에서 400V 클래스 시스템이 존재하는 실질적인 이유는 인프라입니다. 전 세계 산업 시설의 상당 부분, 특히 유럽과 아시아의 많은 지역에서는 400V 3상 전력을 공작 기계 회로에 표준으로 공급합니다. 400V 플랜트에서 200V 클래스 서보 시스템을 실행하려면 서보 공급 장치에 대한 강압 변압기가 필요하며, 이는 비용, 패널 공간 및 잠재적인 고장 지점을 추가합니다. HV 모터 및 앰프 플랫폼은 400V 공급 장치를 직접 수용하여 해당 변압기를 제거합니다.

고장난 A06B-0229-B300을 교체하는 최종 사용자에게 HV 지정은 한 가지 협상 불가능한 제약 조건을 만듭니다. 교체품도 반드시 HV 변형이어야 합니다. 표준 200V αiF 8/3000 모터는 동일한 토크 및 속도 등급에도 불구하고 HV 앰프 시스템에 대체될 수 없습니다. 모터 권선 전압, 앰프 출력 전압 및 시스템 매개변수 구성은 모두 HV 플랫폼에 맞춰져 있습니다. 이것은 사소한 대체 위험이 아니라 즉각적인 시스템 오류 또는 모터 손상을 초래할 구성 비호환성입니다.

8 Nm, 테이퍼 샤프트, 브레이크: 하나의 부품 번호에 내장된 세 가지 결정

A06B-0229-B300의 세 가지 정의된 기계적 및 성능 특성(정지 토크, 샤프트 유형 및 브레이크)은 각각 이 모터를 지정한 기계 제작자의 특정 설계 선택을 반영합니다. 세 가지 모두 유사한 교체 시 복제되어야 합니다.

8 뉴턴미터의 정지 토크는 이 모터를 αiF HV 범위의 생산적인 중간 지점에 배치합니다. 90% 효율의 10mm 피치 볼 스크류에서 8 Nm은 약 4.5 kN의 연속 축 방향 추력을 생성합니다. 이는 중간 크기 CNC 머시닝 센터 테이블 축, 중간 선반 센터의 선반 캐리지 드라이브 또는 대형 다축 기계의 보조 선형 축의 부하 범위입니다. 1.6 kW의 연속 출력은 이러한 축이 모터의 열 등급을 초과하지 않고 장기간의 가공 주기 동안 필요한 지속적인 절삭 성능을 제공합니다.

키가 있는 테이퍼 샤프트는 좋은 이유로 공작 기계 산업에서 선호하는 커플링 인터페이스입니다. 테이퍼 형상은 설치 중 커플링 허브를 자체 중심화합니다. 허브는 테이퍼 샤프트에 끌어당겨지고 원뿔형 접촉은 수동 조정 없이 자동으로 허브를 모터 샤프트 축에 정렬합니다. 키는 양의 기계적 결합을 통해 토크를 전달합니다. 이 조합은 모든 서비스 이벤트에서 반복 가능한 커플링 형상을 의미합니다. 풀러로 허브를 제거하고 새 모터를 장착하고 허브를 다시 설치하면 축이 구동 메커니즘과의 서비스 전 기하학적 관계를 복원합니다.

24V 스프링 적용 브레이크는 이 모터에 장착되어 있습니다. 이는 서보 오프 시 중력 하중을 기계적으로 유지해야 하는 수직 축 또는 경사진 피드 때문일 가능성이 높습니다. 24V 코일이 비활성화되면 스프링 힘으로 브레이크가 작동하여, 이는 전원 손실(계획된 종료, 비상 정지, 앰프 오류, 주 전원 차단)이 발생하면 즉각적이고 자동적인 기계적 샤프트 고정으로 이어진다는 것을 의미합니다. 서보 잠금, 제어 신호, 로직이 필요하지 않습니다. 샤프트가 고정됩니다.

24V 브레이크: 스프링 적용, 안전, 수직 축에서는 선택 사항이 아님

A06B-0229-B300의 스프링 적용 브레이크는 사양 시트의 체크박스뿐만 아니라 엔지니어링 용어로 이해할 가치가 있습니다. 안전 원칙(스프링 켜짐, 전원 꺼짐)은 기계 안전 아키텍처의 기초이며, 이 모터와 관련된 모든 유지 보수 결정은 이를 존중해야 합니다.

정상 작동 조건에서는 24V DC 브레이크 코일에 전원이 공급되어 스프링을 압축하고 브레이크 디스크를 해제합니다. 샤프트는 서보 제어 하에 자유롭게 회전합니다. 서보 오프 시(정상 전원 차단 시퀀스, 비상 정지 명령 또는 예기치 않은 오류로 인한 경우) 종료 시퀀스의 일부로 브레이크 코일에 전원이 공급되지 않으면 스프링이 디스크를 잡고 샤프트가 기계적으로 고정됩니다. CNC는 브레이크 명령을 발행할 필요가 없습니다. 전원 제거의 결과로 브레이크가 자동으로 작동합니다.

머시닝 센터의 수직 Z축의 경우, 이는 스핀들 헤드 어셈블리(무거운 모터 스핀들, 공구 홀더 및 작업물 고정구 질량을 운반할 수 있음)가 기계 전원이 꺼질 때마다 기계적으로 제자리에 고정된다는 것을 의미합니다. 이는 종료 이유와 관계없이 적용됩니다. 경사진 회전 테이블 또는 기울기 축의 경우에도 동일한 원칙이 적용됩니다. 서보 잠금만으로는 이러한 보장을 제공할 수 없습니다. 활성 앰프와 작동하는 피드백 루프가 필요합니다.

이 모터를 교체할 때 생산에 복귀하기 전에 브레이크 배선 및 인터록 로직을 올바르게 다시 연결해야 합니다. 구체적으로: 전원이 공급될 때 브레이크가 올바르게 해제되는지 확인하고, 전원이 제거될 때 브레이크가 올바르게 작동하는지 확인하고, 생산 프로그램을 실행하기 전에 비상 정지 이벤트에 대한 축 응답을 테스트하십시오. 이러한 확인 단계는 몇 분이 걸리며 이를 생략하여 발생하는 오류 모드를 방지합니다.

A1000 절대값 엔코더: 모든 전원 주기 동안 위치 유지

A06B-0229-B300의 Alpha i A1000 직렬 절대값 펄스 코더는 Fanuc αi HV 서보 앰프의 백업 배터리를 통해 전원 차단 시에도 다회전 절대값 위치를 유지하며 회전당 1,000,000 펄스를 제공합니다.

작동 이점은 직접적입니다. 모든 전원 켜기 시 호밍 이동 없이 축이 알려진 좌표로 돌아갑니다. 여러 αiF HV 축이 있는 중간 크기 머시닝 센터에서 이는 기계가 전원 켜기 후 즉시 작동할 준비가 된다는 것을 의미합니다. 감독 하에 호밍 이동이 없고, 각 축이 기준 마커에 도달할 때까지 기다릴 필요가 없으며, 모든 교대 시작 시 생산 지연이 없습니다. 잦은 전원 차단 또는 경보에서 신속하게 복구해야 하는 기계의 경우, 절대값 엔코더 작동으로 절약되는 누적 시간은 실제 생산성 수치입니다.

절대값 위치는 모터가 아닌 서보 앰프의 배터리에 의해 유지됩니다. Fanuc CNC가 배터리 부족 경보를 발생시키면 이 배터리를 교체하십시오. 배터리가 방전되면 다회전 카운터가 재설정되어 기계 좌표를 복원하기 위해 한 번의 축 재참조가 필요합니다. 이는 관리 가능한 복구이지만 시기적절한 배터리 유지 보수로 완전히 피할 수 있습니다.

회전당 1,000,000 카운트에서 위치 루프 해상도는 표준 볼 스크류 피치에서 나노미터 스케일입니다. 이 해상도는 CNC가 실시간으로 열 변형, 축 부하 및 서보 추종 오차를 보상하면서 까다로운 가공 작업에서 엄격한 치수 공차를 유지하는 데 필요한 피드백 품질을 제공합니다.

A06B-0229 시리즈: 전체 구성 참조

A06B-0229 시리즈의 모든 변형은 αiF 8/3000HV 모터 본체를 공유합니다. 8 Nm 정지 토크, 3,000 rpm, 364V, A1000 절대값 엔코더입니다. 샤프트 유형과 브레이크 구성이 차별화되는 요소입니다.

B300은 테이퍼 플러스 키, 브레이크, 이 시리즈의 표준 IP65 기준입니다. 테이퍼 커플링의 기하학적 반복성과 스프링 적용 홀딩의 기계적 안전성을 모두 요구하는 축에 지정된 구성입니다. 주문하기 전에 고장난 모터의 정확한 접미사를 확인하십시오. 샤프트 및 브레이크 구성은 커플링 및 안전에 중요한 요소이므로 결과 없이 변형 간에 대체할 수 없습니다.

앰프 및 CNC 호환성

A06B-0229-B300에는 Fanuc αi HV 시리즈 서보 앰프 (αiSV HV)가 필요합니다. 이는 400V 3상 공급 장치를 수용하고 HV 모터 권선을 구동하도록 설계된 αiSV 모듈의 고전압 변형입니다. 이것은 표준 200V αiSV가 아니라 구체적으로 HV 앰프입니다. 두 앰프 변형은 상호 교환할 수 없으며, HV 모터를 표준 200V αiSV 앰프에 장착하는 것은 전체 드라이브 시스템 재구성이 없으면 불가능합니다.

호환되는 CNC 플랫폼에는 Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B 및 32i가 포함됩니다. CNC는 전체 αi 시리즈에서 사용되는 것과 동일한 FSSB(Fanuc Serial Servo Bus) 광섬유 링크를 통해 αiSV HV 앰프와 통신합니다. HV 변형은 통신 수준에서 CNC에 투명합니다.

교체 모터를 장착한 후 CNC 축 매개변수가 모터 유형, 최대 속도 및 전류 제한이 αiF 8/3000HV HV 모터 사양과 일치하는지 확인하십시오. HV 시스템의 매개변수 불일치는 표준 전압 시스템과 동일한 증상을 나타냅니다(불안정한 서보, 과전류 오류 또는 열 경보). 그러나 HV 모터로 과대 전류 제한을 실행하면 버스 전압이 더 높기 때문에 결과가 더 심각합니다.

일반적인 응용 분야

400V 클래스 CNC 머시닝 센터의 주요 피드 축 드라이브.400V 인프라 환경의 Fanuc αi HV 제어 수직 및 수평 머시닝 센터에서 X, Y, Z 테이블, 새들 및 퀼 드라이브. HV 모터-앰프 시스템은 강압 변압기 요구 사항을 제거합니다.

CNC 선반 센터 캐리지 및 크로스 슬라이드 드라이브.8 Nm 정지 토크가 중간 크기 선반 센터의 작업물 범위의 절삭력 및 축 질량을 처리하는 400V 공급 장치에서 작동하는 중간 형식 CNC 선반 센터의 Z축 캐리지 및 X축 크로스 슬라이드 드라이브.

브레이크가 필요한 수직 축 드라이브.스핀들 헤드 어셈블리 질량이 서보 오프 시 기계적 홀딩을 요구하는 머시닝 센터의 Z축 및 퀼 피드. B300의 24V 스프링 적용 브레이크는 안전한 기계적 메커니즘으로 해당 홀딩 기능을 제공합니다.

유럽 및 아시아 400V 시설의 다축 머시닝 센터.400V 인프라가 표준이고 HV 서보 시스템이 강압 변압기 비용을 피하기 위해 지정된 제조 시설에서 400V 3상 공급 장치에서 작동하는 모든 Fanuc αi HV 제어 머시닝 시스템.

자주 묻는 질문

Q1: HV 모터 모델이 표준 αiF 8/3000과 호환되지 않는 이유는 무엇입니까? 동일한 토크 등급을 가지고 있습니다.

정지 토크는 동일하지만 전기 시스템은 완전히 다릅니다. HV 모터는 400V 클래스 αiSV HV 앰프에서 364V 입력을 위해 권선 처리됩니다. 표준 αiF 8/3000 모터는 200V 클래스 αiSV 앰프에서 ~149~200V를 위해 권선 처리됩니다. HV 모터를 200V 앰프에 연결하면 권선에 대한 전압이 잘못되어 토크가 부족합니다. 표준 모터를 HV 앰프에 연결하면 즉각적인 권선 절연 파손의 위험이 있습니다. 앰프, 모터 및 전원 공급 장치 전압 클래스는 모두 일치해야 합니다. HV 및 표준 변형 간에는 절대 대체하지 마십시오.

Q2: 배선을 단순화하기 위해 B300의 브레이크를 영구적으로 해제하거나 우회할 수 있습니까?

아니요. 안전하게, 그리고 수직 또는 경사진 축에서는 안 됩니다. 24V 브레이크는 편의 기능이 아니라 안전 메커니즘입니다. 중력 하중이 샤프트 회전 방향으로 작용하는 모든 축에서는 서보 오프 시 축을 고정하는 유일한 장치입니다. 이를 우회하거나 영구적으로 해제하면 서보가 비활성화될 때마다(비상 정지, 앰프 오류, 전원 차단) 축이 중력에 의해 하강합니다. 브레이크가 원래 안전 설계의 일부였던 기계에서 해당 기능을 제거하는 것은 배선 단축이 아닌 공식적인 위험 평가가 필요한 방식으로 기계의 안전 아키텍처를 변경합니다.

Q3: A1000 엔코더는 모든 CNC 전원 켜기 시 호밍 사이클이 필요합니까?

아니요. Alpha i A1000은 직렬 절대값 엔코더로, αiSV HV 앰프의 백업 배터리를 통해 전원 차단 시에도 다회전 샤프트 위치를 유지합니다. CNC 전원이 켜지면 축 좌표가 즉시 사용 가능합니다. 정상 작동 조건에서는 기준 복귀 이동이 필요하지 않습니다. 유일한 예외: 백업 배터리가 완전히 방전되면 다회전 카운터가 재설정되고 한 번의 재참조가 필요합니다. 이를 피하려면 CNC가 배터리 경보를 발생시키면 배터리를 교체하십시오.

Q4: A06B-0229-B300에 어떤 αiSV HV 앰프 모듈이 필요합니까?

모터에는 Fanuc αi HV 시리즈 서보 앰프 (αiSV HV)가 필요합니다. 구체적으로 αiF 8/3000HV 모터의 전류 등급에 맞는 모듈입니다. HV 앰프 범위에는 여러 전류 등급이 있으므로 정확한 αiSV HV 모듈 명칭은 기계의 전기 문서 또는 원래 드라이브 캐비닛 사양에서 확인해야 합니다. αiSV HV는 400V 3상 공급 장치를 직접 수용합니다. 200V 공급 장치용으로 설계된 표준 αiSV 앰프는 이 모터와 호환되지 않습니다.

Q5: B300은 테이퍼 샤프트를 사용합니다. 모터 교체 시 커플링 허브를 제거하는 올바른 절차는 무엇입니까?

테이퍼 샤프트 커플링 허브는 적절한 기어 풀러로 제거해야 합니다. 구체적으로 샤프트 끝에 반력을 가하면서 허브 면에 추출력을 가하는 풀러입니다. 테이퍼에서 풀기 위해 허브 본체에 쐐기, 끌 또는 충격을 가하지 마십시오. 이러한 방법은 허브 보어 또는 샤프트 테이퍼 형상을 손상시켜 향후 커플링 결합을 손상시킵니다. 샤프트 끝의 드로우 볼트를 풀어서 제거하고, 허브 면 뒤에 풀러 다리를 걸고, 꾸준한 추출력을 가하십시오. 풀린 후 테이퍼 및 보어 표면에 마모 또는 기계적 손상이 있는지 검사한 후 다시 장착하십시오. 키를 끼우고 새 모터 샤프트에 허브를 장착하고, 커플링 제조업체의 사양에 맞춰 토크를 가한 드로우 볼트를 사용하여 올바른 축 위치로 끌어당기고, 드라이브 트레인을 다시 연결하기 전에 허브가 올바르게 안착되었는지 확인하십시오.
