| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A06B-0085-B103 |

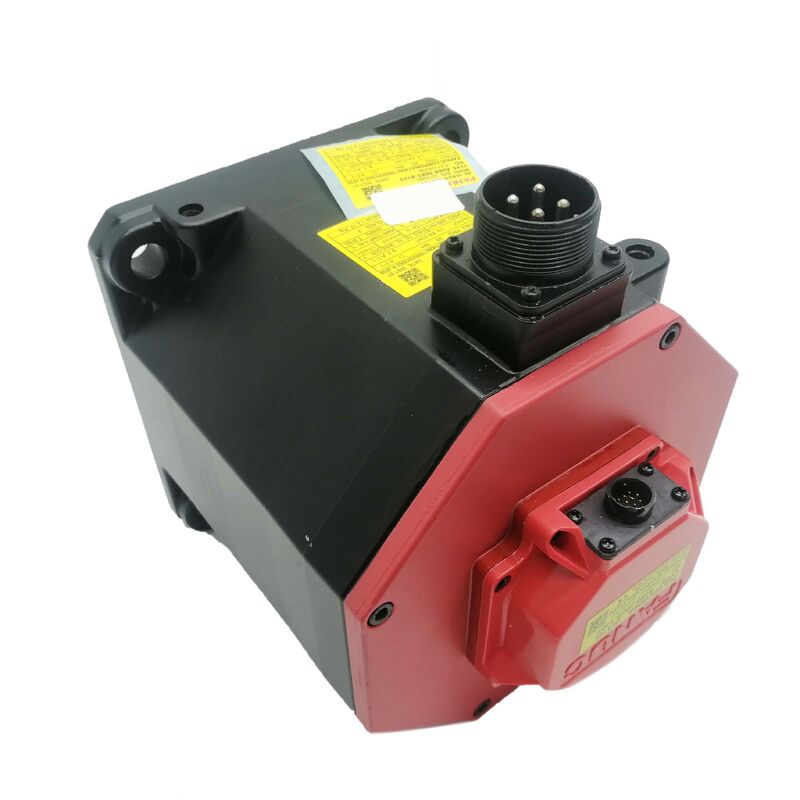

FANUC · AC 서보 모터 · αis 시리즈
Fanuc A06B-0085-B103은 Fanuc의 αis 시리즈에 속하는 브러시리스 AC 서보 모터입니다. 이 시리즈는 Fanuc의 αi 서보 모터 플랫폼 중 컴팩트한 소형 프레임 등급입니다. Fanuc의 통합 서보 드라이브 생태계 내에서 사용하도록 설계되었으며, 물리적 공간, 무게 또는 다축 밀도로 인해 더 작은 모터 프레임이 적합한 엔지니어링 선택인 기계 축에 완전한 αi급 엔코더 성능과 앰프 호환성을 제공합니다.
이것은 더 큰 모터의 성능을 저하시킨 버전이 아닙니다. αis 시리즈는 축소판이 아닌 전용 제품 라인으로 개발되었습니다. 즉, 직렬 엔코더 아키텍처, 앰프 자동 인식 및 시스템 수준 통합 동작은 Fanuc의 전체 αi 범위에서 발견되는 것과 동일합니다. αis 모터는 다른 모든 αi 계열 모터와 동일한 앰프 모듈에 연결되고, 동일한 직렬 인터페이스를 통해 통신하며, 동일한 CNC 컨트롤러 환경을 통해 구성됩니다.
B103 접미사는 특정하며 중요합니다. 이 접미사는 이 장치의 엔코더 유형 및 커넥터 구성을 정의합니다. 이는 어떤 케이블이 맞는지, 어떤 앰프 모듈이 호환되는지, 그리고 배선 수정 없이 기존 기계에 모터를 직접 설치할 수 있는지 여부를 결정하는 세부 정보입니다. 특히 교체용으로 소싱할 때는 B103 접미사를 포함한 전체 부품 번호를 정확하게 일치시켜야 합니다.
| 매개변수 | 값 |
|---|---|
| 모델 번호 | A06B-0085-B103 |
| 모터 유형 | 브러시리스 AC 서보 |
| 시리즈 | Fanuc αis (소형 프레임) |
| 피드백 시스템 | 직렬 엔코더 |
| 프레임 등급 | 컴팩트 / 소형 |
| 드라이브 호환성 | Fanuc αi 시리즈 서보 앰프 |
| 냉각 방식 | 자가 냉각 (자연 대류) |
| 장착 유형 | 플랜지 마운트 |
| 응용 분야 초점 | CNC 공작 기계 / 공장 자동화 |
Fanuc의 서보 모터 라인업은 이를 사용하는 기계가 매우 다양하기 때문에 광범위한 관성 등급과 프레임 크기를 포괄합니다. αis 시리즈는 CNC 기계 및 자동화 장비의 컴팩트 축이라는 특정 부분을 다룹니다. 이 축은 소형 프레임 모터로 충분히 제공할 수 있는 토크 및 속도 요구 사항을 가지며, 더 큰 모터를 장착하면 기계 구조를 재설계해야 합니다.
A06B-0085-B103은 이러한 프로필에 적합합니다. 사양을 결정하거나 교체하기 전에 이해할 가치가 있는 몇 가지 특징은 다음과 같습니다:
디지털 전송 직렬 엔코더.αis 시리즈는 아날로그 리졸버 또는 아날로그 인터페이스가 있는 인크리멘탈 엔코더를 사용하지 않습니다. 직렬 전송은 전기적으로 노이즈가 많은 공작 기계 환경에서 더 깨끗하고, 케이블 길이 관련 신호 저하에 더 강하며, 위치 값과 함께 오류 진단 데이터를 전달할 수 있습니다. 이 모든 것은 서비스 중 설명되지 않는 위치 오류 또는 오작동의 가능성을 줄입니다.
전원 켜기 시 앰프 자동 식별.A06B-0085-B103이 호환되는 αi 시리즈 서보 앰프에 연결되면 드라이브는 엔코더에서 모터 식별 데이터를 읽고 해당 모터 모델 매개변수를 자동으로 로드합니다. 이 동작은 초기 시운전 및 모터 교체 모두에서 수동 설정 단계를 제거하고, 그렇지 않으면 추적하는 데 시간이 걸릴 수 있는 매개변수 불일치 오류 클래스를 제거합니다.
밀집된 축 구성용 컴팩트 프레임 치수.제한된 구조적 볼륨에 여러 개의 서보 축이 밀집된 기계(서브 스핀들, 회전 테이블, 공구 교환기, 로더 장치)의 경우, αis 프레임 크기를 통해 더 큰 모터 본체를 중심으로 기계적 설계를 손상시키지 않고 기계가 모션 요구 사항을 충족할 수 있습니다.
설치된 기반 전체에 걸친 일관된 신뢰성.αis 시리즈는 전 세계 CNC 제조 분야에서 상당한 서비스 기록을 축적했습니다. 고장 모드는 Fanuc 서비스 엔지니어와 자격을 갖춘 제3자 모터 수리 센터 모두에게 잘 이해되어 예방 유지 보수 계획과 고장 발생 시 신속한 서비스 복구를 모두 지원합니다.
A06B-0085-B103은 Fanuc 드라이브가 표준 플랫폼이고 컴팩트하고 안정적인 서보 축이 필요한 다축 CNC 기계 및 자동화 시스템에서 가장 일관되게 발견됩니다:
A06B-0085-B103은 시리즈 0i, 16i, 18i, 21i, 30i, 31i 및 32i 컨트롤러 제품군을 실행하는 CNC 캐비닛에 설치된 Fanuc αi 시리즈 서보 앰프 모듈과 함께 작동합니다. 모터와 앰프 간의 통신은 특정 캐비닛 구성에 따라 직접 엔코더 케이블 연결 또는 FSSB(Fanuc Serial Servo Bus) 아키텍처를 통해 Fanuc의 직렬 엔코더 인터페이스를 통해 이루어집니다.
앰프의 자동 ID 기능은 전원 켜기 시 엔코더에서 모터 데이터를 읽습니다. 간단한 교체의 경우, 이는 앰프가 새 모터를 인식하고 수동 매개변수 입력 없이 표준 모터 모델을 로드함을 의미합니다. 자동으로 복원되지 않는 것은 축별 매개변수(소프트웨어 이동 제한, 토크 클램프 값, 가속 및 감속 설정)입니다. 이는 기계에 따라 다르며 모터 교체 후 기계의 매개변수 백업에서 다시 로드해야 합니다.
B103 커넥터 사양에 맞는 케이블을 일치시키는 것은 협상 불가능합니다. B103 접미사로 정의된 전원 커넥터 및 엔코더 커넥터 형상은 기계의 케이블 어셈블리와 일치해야 합니다. 손상되지 않은 경우, 고장난 모터의 원래 케이블을 재사용하는 것이 일반적으로 가장 안정적인 접근 방식입니다. 새 케이블이 필요한 경우, 기계의 원래 배선 다이어그램을 참조하여 Fanuc 또는 공인 대리점을 통해 소싱하십시오.
A06B-0085-B103은 Fanuc αis 설치 기반에서 정기적으로 교체되는 부품입니다. 지난 20년 동안 Fanuc CNC 플랫폼을 기반으로 구축된 기계는 보조 및 2차 축에 αis 시리즈 모터를 일반적으로 사용하며, 이러한 설치의 양은 이 부품 번호가 유지 보수 및 MRO 소싱에 정기적으로 나타남을 의미합니다.
교체 계획을 위한 몇 가지 실용적인 사항:
부품 번호의 정확성이 중요합니다.B103은 B100, B102 또는 기타 인접 변형과 상호 교환할 수 없습니다. 엔코더 유형 및 커넥터 방향은 접미사 코드 간에 수정 없이 직접 설치를 방해하는 방식으로 다릅니다. 주문하기 전에 고장난 모터의 명판에서 전체 부품 번호를 확인하십시오.
분해 전 매개변수 백업.고장난 모터를 제거하기 전에 기계의 전체 매개변수 세트를 백업하십시오. 교체 후 축별 튜닝 복원은 문서만으로 매개변수를 재구성하려고 시도하는 것보다 최신 백업을 사용하는 것이 더 빠르고 안정적입니다.
신품 대 재생품.Fanuc의 공인 유통 네트워크를 통한 신품과 자격을 갖춘 서보 모터 재건 센터의 재생품 모두 사용할 수 있습니다. 재생품의 경우, 베어링 교체, 엔코더 검사 및 Fanuc 사양에 대한 성능 검증이 장치가 배송되기 전에 수행되고 문서화되었는지 확인하십시오.
Q1. 어떤 Fanuc CNC 컨트롤러가 A06B-0085-B103과 호환됩니까?이 모터는 시리즈 0i, 16i, 18i, 21i, 30i, 31i 및 32i 제품군을 포함하여 αi 시리즈 서보 앰프 모듈을 사용하는 Fanuc CNC 시스템과 호환됩니다. 설치 전에 기계의 전기 문서와 특정 앰프 모듈 유형 및 정격 출력을 확인하십시오.
Q2. αis 시리즈는 표준 αi 시리즈와 어떻게 구별됩니까?αis 지정은 αi 제품군 내의 컴팩트 소형 프레임 모터를 나타냅니다. αis 시리즈는 표준 αi 시리즈와 동일한 직렬 엔코더 시스템, 앰프 호환성 및 CNC 통합 동작을 공유합니다. 차이점은 물리적 크기와 해당 출력 범위이며, 기술 또는 생태계의 차이가 아닙니다.
Q3. 교체 시 B103 접미사를 다른 B1xx 변형으로 대체할 수 있습니까?아니요. 접미사는 엔코더 사양 및 커넥터 구성을 인코딩합니다. 동일한 기본 모델 번호 내의 다른 접미사 변형은 호환되지 않는 커넥터 형상 또는 엔코더 프로토콜을 가질 수 있습니다. 항상 모터 명판의 정확한 전체 부품 번호를 사용하여 교체품을 소싱하십시오.
Q4. A06B-0085-B103을 교체할 때 CNC 컨트롤러에서 수동 매개변수 입력을 해야 합니까?αi 시리즈 앰프는 전원 켜기 시 엔코더 ID에서 표준 모터 모델 매개변수를 자동 로드하므로 기본 모터 인식은 자동입니다. 축별 매개변수(이동 제한, 토크 설정, 가속 값)는 기계에 따라 다르며 교체가 완료된 후 매개변수 백업 파일에서 복원해야 합니다.
Q5. 재생된 A06B-0085-B103을 평가할 때 무엇을 확인해야 합니까?최소한 재빌더가 베어링을 교체하고, 직렬 엔코더 어셈블리를 검사 및 검증했으며, 배송 전에 Fanuc의 모터 사양에 대한 기능 성능 테스트를 수행했는지 확인하십시오. 특히 고부하 또는 정밀 중요 축에 사용될 모터의 경우 재빌드 프로세스 및 테스트 결과에 대한 서면 문서를 요청하십시오.
