Fanuc A06B-0078-B403 — αis 시리즈 컴팩트 AC 서보 모터 (CNC 공작기계 축용)

FANUC · AC 서보 모터 · αis 시리즈

제품 개요

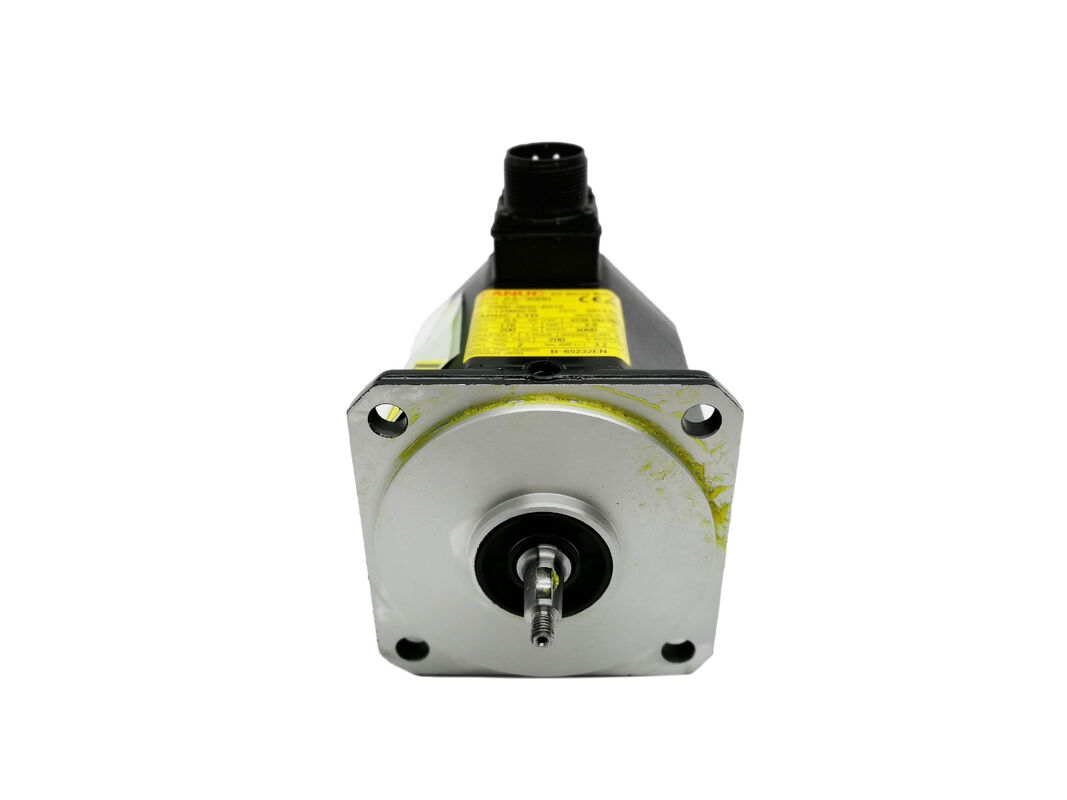

Fanuc A06B-0078-B403은 Fanuc의 αis 시리즈에 속하는 컴팩트 브러시리스 AC 서보 모터로, Fanuc의 광범위한 αi 서보 모터 라인업 중 소형 프레임 변형입니다. 이 모터는 Fanuc의 αi 시리즈 서보 앰프 모듈과 통합되도록 특별히 제작되었으며, CNC 공작기계 및 공장 자동화 환경 내에서 완벽하게 일치하는 드라이브-모터 시스템의 일부로 작동합니다.

표준 αi 시리즈 모터가 중대형 축 애플리케이션을 대상으로 하는 반면, αis 명칭은 물리적 공간이 제한적이거나, 이동 질량이 낮거나, 여러 서보 축이 컴팩트한 기계 발자국을 공유하는 축에 최적화된 패키지를 나타냅니다. 이 모터는 αi 생태계를 벗어나지 않으면서도 더 작은 프레임에서 Fanuc 등급의 위치 정확도와 응답성을 제공합니다. 즉, 동일한 직렬 엔코더 아키텍처, 동일한 앰프 호환성, CNC 컨트롤러를 통한 동일한 파라미터 관리를 제공합니다.

B403 접미사는 일반적인 설명이 아닙니다. 이는 모터의 엔코더 변형 및 커넥터 구성을 지정하며, 이는 케이블 호환성 및 앰프 페어링을 직접적으로 결정합니다. 특히 기존 기계의 교체 장치를 조달할 때 접미사를 올바르게 선택하는 것이 기본 모델 번호를 올바르게 선택하는 것만큼 중요합니다.

주요 사양

αis 시리즈가 설계된 이유

αis 명칭이 존재하는 데는 이유가 있습니다. Fanuc의 서보 모터 라인업은 관성 등급 및 프레임 크기별로 세분화되며, αis 시리즈는 더 큰 프레임의 토크 헤드룸이 필요하지 않지만 나머지 αi 제품군과 동일한 엔코더 해상도, 앰프 호환성 및 신뢰성 표준이 필요한 애플리케이션을 대상으로 합니다. 이 모터가 어떻게 배치되는지에 대해 몇 가지 주목할 만한 점이 있습니다:

피드백 품질을 저하시키지 않는 컴팩트한 발자국. αis 시리즈는 αi 라인업 전반에 걸쳐 사용되는 동일한 직렬 엔코더 아키텍처를 사용합니다. 이는 모터의 물리적 크기에 관계없이 고해상도 위치 데이터, 실시간 엔코더 오류 감지 및 원활한 앰프 인식을 의미합니다. 컴팩트함이 피드백 무결성을 희생시키지 않습니다.

αi 앰프 생태계에 맞춰 조정됨. A06B-0078-B403은 Fanuc CNC 캐비닛 내부의 αi 시리즈 서보 앰프 모듈에 연결됩니다. 앰프는 전원이 켜질 때 직렬 엔코더에서 모터 ID 데이터를 읽어 수동 파라미터 입력 없이 올바른 모터 모델을 자동 로드합니다. 기계 제작자 및 서비스 엔지니어에게 이는 교체 또는 시스템 확장 중 일반적인 설정 오류를 제거합니다.

산업 환경에서의 직렬 엔코더 장점. 디지털 직렬 전송은 전기적으로 노이즈가 많은 공작기계 환경에서 긴 케이블 길이에 걸쳐 아날로그 리졸버 신호보다 본질적으로 노이즈에 더 강합니다. αis 엔코더는 특정 엔코더 변형에 따라 절대 또는 증분 위치 모드를 지원합니다. 이는 B403 접미사에 인코딩된 세부 정보입니다.

공간 제약이 있는 다축 기계에 적합. 3축, 4축 또는 5축 서보 축이 컴팩트한 구조에 패킹된 기계(회전 테이블, 공구 교환기, 서브 스핀들, 테일스톡 등)에서는 더 작은 αis 프레임을 통해 엔지니어는 더 큰 모터 본체 주위의 기계적 외형을 재설계하지 않고도 토크 및 속도 요구 사항을 충족할 수 있습니다.

일반적인 애플리케이션

A06B-0078-B403은 Fanuc 구동 대형 기계의 일부로 작고 안정적인 서보 축이 필요한 CNC 및 자동화 플랫폼에서 가장 일관되게 나타납니다:

• CNC 선반 서브 스핀들 및 테일스톡 위치 지정
• 자동 공구 교환기 드라이브 축
• CNC 회전 테이블 및 인덱싱 헤드 제어
• 컴팩트 머시닝 센터 보조 축
• 5축 기계 틸트 및 회전 축 드라이브
• Fanuc 로봇 팔 조인트 액추에이터
• 소형 정밀 연삭 축 드라이브
• 갠트리 로더 및 부품 이송 위치 지정

드라이브 및 컨트롤러 호환성

A06B-0078-B403은 Fanuc CNC 캐비닛에 장착된 Fanuc의 αi 시리즈 서보 앰프 모듈 내에서 작동하며, 여기에는 Series 0i, 16i, 18i, 21i, 30i, 31i 및 32i 컨트롤러 제품군이 포함됩니다. 모터와 앰프는 특정 캐비닛 아키텍처에 따라 Fanuc의 FSSB(Fanuc Serial Servo Bus) 또는 직접 직렬 엔코더 연결을 통해 통신합니다.

모터가 앰프에 의해 엔코더 인터페이스를 통해 자동 식별되므로, 표준 구성에서는 파라미터 로딩이 대부분 자동입니다. 그럼에도 불구하고, 모든 교체 설치는 기계의 파라미터 백업과 대조하여 축별 튜닝 데이터(가속 제한, 토크 제한, 소프트웨어 이동 경계)가 모터 교체 후 올바르게 복원되었는지 확인해야 합니다.

A06B-0078-B403용 케이블 세트는 B403 커넥터 사양으로 정의됩니다. 전원 케이블과 엔코더 케이블 모두 이 특정 접미사의 커넥터 스타일 및 엔코더 프로토콜과 일치해야 합니다. 가능한 경우 고장난 모터의 원래 케이블을 보관하거나, 원래 기계 배선도를 사용하여 Fanuc 또는 공인 대리점을 통해 교체 케이블을 조달하십시오.

교체 조달에 대한 참고 사항

A06B-0078-B403은 전 세계 제조에서 αis 시리즈 모터를 실행하는 설치 기반의 규모로 인해 Fanuc 구동 CNC 기계에서 일반적으로 교체되는 장치입니다. 교체품을 조달할 때:

전체 부품 번호는 정확히 일치해야 합니다. B403은 B400, B402 또는 다른 접미사 변형과 상호 교환할 수 없습니다. 엔코더 유형 및 커넥터 방향은 케이블 수정 또는 파라미터 변경 없이 설치를 방해하는 방식으로 다를 수 있습니다.

새 제품 및 재제조 제품 모두 Fanuc의 공인 서비스 네트워크 및 자격을 갖춘 제3자 서보 모터 재빌드 센터를 통해 이용 가능합니다. 평판이 좋은 출처의 재제조 제품은 재빌더가 베어링을 교체하고, 엔코더를 검사하며, 배송 전에 Fanuc의 성능 사양에 대해 장치를 검증하는 경우 비용에 민감한 유지 보수 예산에 대한 실행 가능한 옵션입니다.

자주 묻는 질문

Q1. A06B-0078-B403은 어떤 Fanuc CNC 컨트롤러와 호환됩니까? Series 0i, 16i, 18i, 21i, 30i, 31i 및 32i 컨트롤러 제품군을 포함하여 αi 시리즈 서보 앰프 모듈을 사용하는 Fanuc CNC 시스템과 호환됩니다. 설치 전에 특정 앰프 모듈 등급 및 슬롯 구성을 확인하십시오.

Q2. αi와 αis 모터 시리즈의 차이점은 무엇입니까? αis 명칭은 αi 시리즈의 컴팩트한 소형 프레임 변형을 나타냅니다. αis 모터는 표준 αi 시리즈와 동일한 직렬 엔코더 아키텍처 및 앰프 호환성을 공유하지만, Fanuc 서보 생태계를 벗어나지 않으면서 더 작은 물리적 발자국이 필요한 애플리케이션에 최적화되어 있습니다.

Q3. B403 접미사는 다른 B4xx 접미사 변형과 상호 교환 가능합니까? 아니요. 접미사는 엔코더 유형 및 커넥터 구성을 정의합니다. 다른 접미사 변형(예: B400 또는 B402)을 대체하면 커넥터 불일치, 엔코더 프로토콜 비호환성 또는 앰프에 의한 잘못된 모터 파라미터 로딩이 발생할 수 있습니다. 항상 정확한 부품 번호로 교체하십시오.

Q4. A06B-0078-B403은 설치 후 수동 파라미터 설정이 필요합니까? 대부분의 표준 구성에서 αi 시리즈 앰프는 전원이 켜질 때 직렬 엔코더에서 모터 ID 데이터를 자동으로 읽고 해당 모터 모델 파라미터를 로드합니다. 그러나 축별 파라미터(이동 제한, 토크 제한, 가속 설정)는 모터 교체 후 기계의 파라미터 백업 파일에서 복원해야 합니다.

Q5. 재제조된 장치는 이 모터에 대한 신뢰할 수 있는 옵션입니까? 예, 재제조업체가 베어링을 교체하고, 엔코더 어셈블리를 검사 및 검증하며, 배송 전에 Fanuc 사양에 대해 장치의 성능을 테스트하는 경우에 한합니다. 중요한 생산 기계의 경우, 재제조된 장치를 수락하기 전에 재빌드 프로세스 및 테스트 결과에 대한 문서화를 요청하십시오.
