전력 증폭기 보드 6SE7014-0TP70 A5E00161042 6SE70140TP70 6SE7O14-OTP7O A5EOO161O42 6SE7 014-0TP70

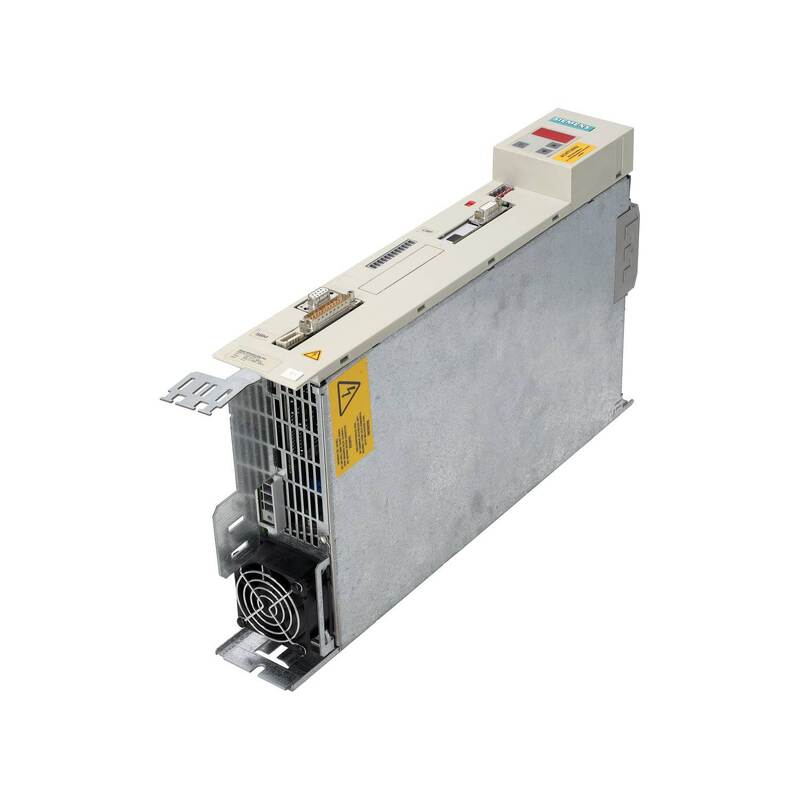

시멘스 6SE7014-0TP70 자 SIMOVERT MASTERDRIVES MC 성능 2 1 5 kW 컴팩트 플러스 DC-AC 인버터

부문 번호:6SE7014-0TP70

제조사:시멘스 AG (독일)

제품 종류:DC-AC 인버터 콤팩트 플러스 유닛

제품군:SIMOVERT MASTERDRIVES 모션 컨트롤 성능 2

전반적인 설명

6SE7014-0TP70은 시멘스의 SIMOVERT MASTERDRIVES 모션 컨트롤 (MC) 퍼포먼스 2 계열의 1.5 kW DC-AC 인버터이다.공유 DC 버스에서 작동 510 ∼ 650V DC ∼ 일반적인 직렬기 ∼에 의해 공급되며 세 단계 AC 출력을 제공 하 고 세보 축 제어성능 2는 위치 제어, 전자 기어 및 동적 벡터 제어: 완전한 모션 제어 기능을 의미합니다.

이것은 DC 전원 입력 장치입니다. 전면 직렬기가 없습니다. 그것은 공유 DC 버스에 다른 컴팩트 플러스 인버터와 함께 책 옆에 장착됩니다.다축 기계 도구 및 포장 라인의 표준 아키텍처.

Z 후속 변수 (예를 들어, 6SE7014-0TP70-Z C33+G91+K80) 는 리소더 피드백 보드, PROFIBUS 및 안전 정지 등 공장 장착 옵션을 포함합니다. 소싱 할 때 필요한 옵션을 확인하십시오.

주요 사양

FAQ

Q1: 이 원동축이 고장 났을 경우 공유 DC 버스가 종료됩니까?

아니. 개별 인버터 고장이 그 축만 작동합니다. 공유 직렬기와 다른 축은 정상적으로 작동합니다.

Q2: 대체 6SE7014-0TP70이 완전히 재설치되어야합니까?

매개 변수 백업 없이, 네, 모터 데이터와 제어 이득을 다시 입력해야합니다.매개 변수를 설정하고 드라이브는 몇 분 안에 작동 복구.

Q3: 새로운 설비에 대한 현재 시멘스 동등한 값은 무엇입니까?

SINAMICS S120 책 사이즈 모터 모듈은 공유 DC 버스에서 동일한 역할을 수행합니다. 마이그레이션은 전체 시스템 재설계를 필요로합니다. 하드웨어, 배선 및 매개 변수는 모두 다릅니다.

Q4: 드라이브는 포지셔닝 움직임의 시작에 F028을 실행합니다. 먼저 무엇을 확인해야합니까?

매개 변수 P102 (모터 등급 전류) 가 모터 이름판과 일치하는지 확인합니다. 미세한 전류 제한은 가속 도중 드라이브가 정지되어 F028을 유발합니다.

Q5: 4kW의 컴팩트 플러스 인버터가 같은 모터에서 1.5kW의 이 유닛을 대체할 수 있나요?

네 원칙적으로 inverter는 파라미터화를 통해 모터의 명소 전류에 따라 낮춰집니다.더 높은 등급 단위가 장착 위치에 물리적으로 적합하고 DC 버스가 최고 전류에 충분한 용량을 가지고 있는지 확인합니다..
