앨런 브래들리 파워플렉스 40 22B-D017N104 세어

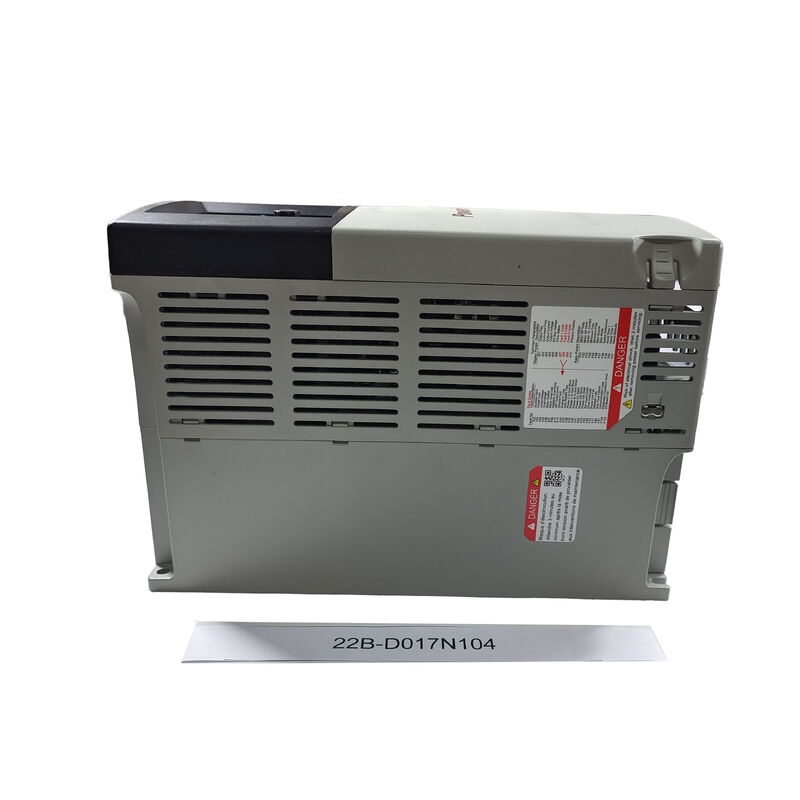

22B-D017N104 | 시리즈 40 가변 주파수 AC 드라이브 — 7.5kW / 10HP / 17A / 480V 3상 / 표준 브레이크 / 패널 장착 / IP20

시리즈 40 — 7.5kW/480V의 미드레인지 AC 드라이브

22B-D017N104는 시리즈 40 가변 주파수 드라이브 제품군의 7.5kW 480V 모델입니다. Series 40은 중급 산업용 전력 등급 전반에 걸쳐 범용 모터 속도 제어를 목표로 하는 널리 배포된 AC 드라이브 플랫폼입니다. 480V 3상에서 7.5kW 출력을 제공하는 22B-D017N104는 북미 460/480V 공급 환경에서 산업용 컨베이어, 펌프, 팬 및 공작 기계 보조 애플리케이션의 상당 부분을 포괄하는 드라이브 전력 클래스에 속합니다.

주요 사양

표준 브레이크 트랜지스터 - 동적 제동 기능

22B-D017N104에는 표준 브레이크 트랜지스터가 포함되어 있습니다. 이는 브레이크가 없는 모델과 상당한 성능 차이를 보입니다.

브레이크 트랜지스터의 역할:감속하는 모터가 브레이크 트랜지스터의 임계값(일반적으로 480V 드라이브의 경우 750~800V)보다 높은 DC 버스 전압을 구동하면 트랜지스터가 켜지고 DC 버스 전체에 외부 제동 저항기를 연결하여 재생된 에너지를 저항기의 열로 소산시킵니다.

7.5kW에서 이것이 중요한 이유:7.5kW에서는 부하 관성이 상당한 경우가 많습니다. 이 전력 등급의 컨베이어, 팬 및 공작 기계는 감속 중에 손실을 제어하지 않고도 드라이브의 과전압 보호 기능을 작동시킬 수 있을 만큼 상당한 에너지를 생성할 수 있습니다. 표준 브레이크 트랜지스터를 사용하면 다음이 가능합니다.

• 정차 시간 단축:과전압 트립 없이 더 빠른 감속 - 프로세스 제어 및 안전 애플리케이션에 중요합니다.
• 일관된 감속:부하 관성 변화에 관계없이 반복적으로 제어되는 램프 다운.
• 비상 정지 준수:DC 버스로의 재생만으로는 달성할 수 없는 안전 관련 정지 시간 요구 사항을 충족합니다.

응용 시나리오

동적 제동 기능이 있는 10HP 컨베이어 드라이브:생산 라인 컨베이어는 제품 배치를 위해 신속하고 반복 가능한 정지가 필요합니다. 22B-D017N104의 표준 브레이크 트랜지스터는 필요한 정지 시간 내에 제어된 감속을 가능하게 하며, 이는 컨베이어의 관성과 정지 듀티 사이클에 맞는 크기의 제동 저항기를 연결합니다.

480V 펌프 드라이브:10HP 모터가 장착된 산업용 공정 펌프에는 480V 공급 장치의 가변 속도 제어가 필요합니다. 22B-D017N104는 모터 작동 범위 전체에 걸쳐 조정 가능한 주파수 제어 기능을 제공합니다.

FAQ

Q1: 22B-D017N104의 표준 브레이크 트랜지스터에는 어떤 제동 저항이 필요합니까?

제동 저항기의 최소 저항 및 정격 전력은 부하의 관성 모멘트, 필요한 감속 시간 및 제동 이벤트의 듀티 사이클을 기반으로 드라이브 문서에서 계산해야 합니다. 480V에서 7.5kW 드라이브의 경우 최소 저항 값은 일반적으로 40~60Ω 범위에 있으며 피크 전력 등급은 드라이브의 정격 출력 전력보다 훨씬 높습니다. 저항은 각 제동 이벤트 동안 피크 재생 에너지를 흡수합니다. 시리즈 40 설치 매뉴얼에는 제동 저항의 최소 저항과 최대 듀티 사이클이 명시되어 있습니다.

Q2: "고정 키패드"와 이동식 또는 원격 키패드 옵션의 차이점은 무엇입니까?

22B-D017N104의 고정 키패드는 드라이브의 전면 패널에 영구적으로 통합되어 있으므로 케이블을 통해 제거하거나 원격 장착 위치로 확장할 수 없습니다. 이는 제어판의 접근 가능한 위치에 설치된 드라이브에 적합합니다. 일부 Series 40 변형은 통신 포트를 통해 연결되는 원격 LCD 키패드를 지원하므로 패널을 열지 않고도 캐비닛 도어 외부에서 드라이브 작동 및 모니터링이 가능합니다. Series 40 제품 선택 문서에서 키패드 옵션을 확인하십시오.

Q3: 22B-D017N104는 PLC 통합을 위해 어떤 통신 프로토콜을 지원합니까?

Series 40 플랫폼은 PLC 속도 제어 및 모니터링 통합을 위한 다양한 통신 옵션을 지원합니다. 표준 드라이브에는 기본 직렬 통신을 위한 내장형 RS485 포트(일반적으로 Modbus RTU 또는 제조업체별 프로토콜 지원)가 포함되어 있습니다. 옵션 모듈을 사용하면 DSI 주변 장치 연결 및 기타 네트워크 통신이 가능합니다. Series 40 제품 설명서에서 22B-D017N104 변형에 대해 사용 가능한 특정 옵션 및 네트워크 모듈을 확인하세요.

Q4: 제동 저항기를 22B-D017N104에 연결할 때 적용되는 안전 예방 조치는 무엇입니까?

제동 저항은 드라이브의 DC 버스 단자에 연결됩니다. 이 단자는 작동 중 및 주전원 분리 후 일정 기간 동안 전체 DC 버스 전압(480V AC 입력에서 약 670~800V)을 전달합니다. 제동 저항기 배선을 연결하거나 정비하기 전에 주 공급 장치를 분리하고 잠그고 DC 버스 전압이 50V 미만(지정된 방전 시간 이후)인지 확인하십시오. 제동 저항기 자체는 심한 제동 작업 중에 매우 높은 표면 온도에 도달할 수 있습니다. 사람이나 가연성 물질로부터 적절한 간격을 두고 저항기를 설치하십시오.
