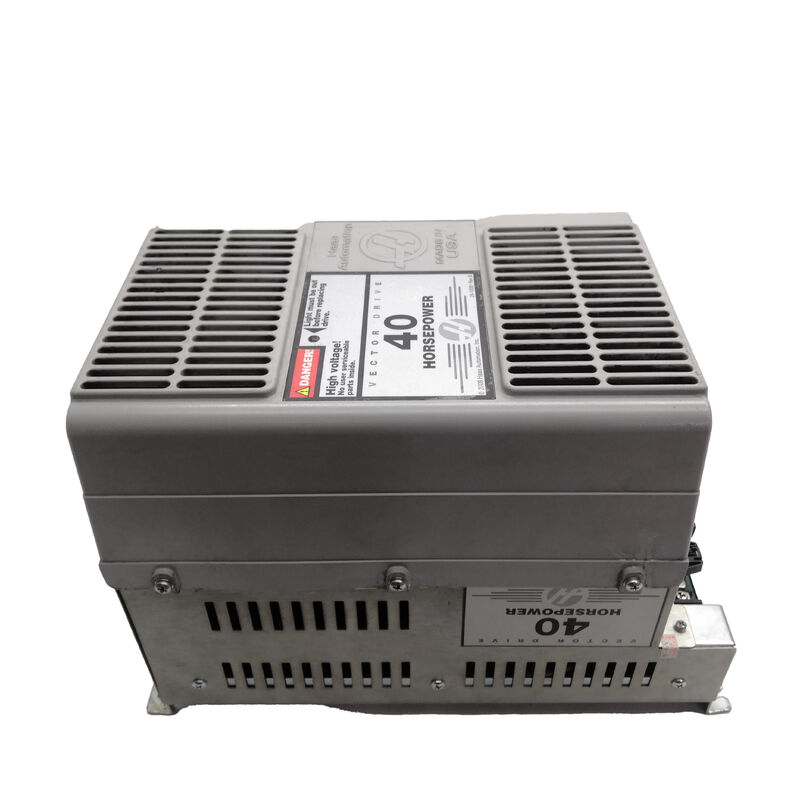

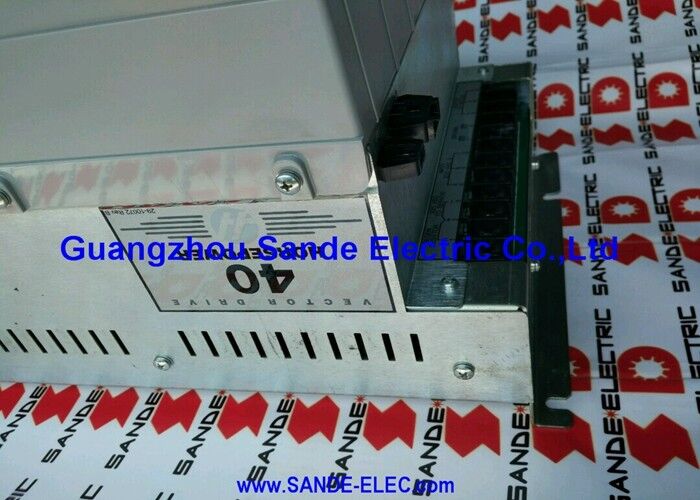

40HP 벡터 드라이브 — Haas 가공 센터의 심장부

29-10081은 Haas Automation의 40 HP 벡터 드라이브로, 230V AC 주전원 입력을 받아 325V DC를 생성하여 축 모터와 스핀들을 구동하는 서보 증폭기에 전원을 공급하는 전력 전자 모듈입니다. Haas CNC 머시닝 센터에서 벡터 드라이브는 중앙 ​​전력 변환 단계입니다. 모든 서보 구동 축과 스핀들 모터는 이 드라이브가 생성하는 DC 버스에서 작동 전력을 끌어옵니다.

벡터 드라이브 제어(자속 벡터 제어)는 모터에 속도 피드백 장치를 사용하지 않고도 스핀들 모터의 속도와 토크에 대한 정밀한 제어를 유지합니다. 드라이브는 모터 모델 방정식에서 실시간으로 필요한 전류 벡터를 계산합니다. 40 HP의 29-10081은 높은 스핀들 속도에서 지속적인 중절삭이 안정적이고 제어된 동력 전달을 요구하는 Haas 중급 수직 머시닝 센터의 스핀들 동력 등급을 다룹니다.

Rev B 지정은 기본 29-10081 설계의 하드웨어 개정을 식별합니다. Haas는 신뢰성을 향상하거나 구성 요소 업데이트를 통합하기 위해 개정 수준을 변경했습니다. 기본 버전과 Rev B 버전 모두 동일한 기계 설치를 제공합니다. 주문 시 드라이브 라벨에서 어떤 버전이 설치되어 있는지 확인하십시오.

주요 사양

고장 패턴 및 수리 경제성

벡터 드라이브는 두 가지 광범위한 메커니즘을 통해 실패합니다. 전력단 오류(IGBT 손상, 정류기 브리지 오류, DC 버스 커패시터 오류)는 숙련된 수리 센터가 직접 진단하고 수리하는 구성 요소 수준 오류입니다. 제어 보드 오류(게이트 드라이버 IC 오류, DSP 제어 회로 손상, 드라이브 제어 섹션 내 전원 공급 장치 오류)도 수리가 가능하지만 보다 전문적인 도구가 필요합니다.

29-10081은 단종되었으므로 새 장치를 구입하는 것보다 수리하는 것이 경제적, 물류적으로 더 실용적인 경우가 많습니다. Haas 기계는 기능 벡터 드라이브 없이는 작동할 수 없습니다. 29-10081 오류로 인해 기계가 완전히 정지됩니다. 전문 Haas 드라이브 수리 제공업체는 이 특정 드라이브용으로 구성된 테스트 장치를 휴대하고 반환하기 전에 실제 부하 조건에서 수리된 장치를 확인할 수 있습니다.

드라이브에 오류가 발생하면 Haas 제어 장치에 표시되는 모든 경보 코드, 오류 시 조건(절단 중 부하, 유휴, 전원 켜기 시) 및 드라이브 표면의 표시기 LED 상태를 기록한 후 드라이브를 제거하십시오. 이 정보를 통해 수리 센터는 결함을 재현하고 수리 후 문제가 해결되었는지 확인할 수 있습니다.

FAQ

Q1: 29-10081 벡터 드라이브는 실제로 Haas 기계에 어떤 전력을 공급합니까?

드라이브는 230V AC 주전원을 325V DC 버스 전압으로 변환합니다. 이 DC 버스는 모든 축 모터(X, Y, Z 및 추가 축)와 스핀들 모터를 구동하는 서보 증폭기 모듈에 직접 전원을 공급합니다. 모든 기계 동작(축 위치 지정 및 스핀들 회전)은 이 드라이브가 작동하고 올바른 DC 버스 전압을 생성하는지에 따라 달라집니다.

Q2: Haas 기계에 벡터 드라이브 오류가 표시되고 움직이지 않습니다. 운전이 항상 원인인가요?

항상 그런 것은 아닙니다. 벡터 드라이브 오류는 모터 고장, 단락을 일으키는 손상된 모터 케이블, DC 버스를 로드하는 서보 증폭기 고장 또는 AC 입력 공급 장치 문제로 인해 발생할 수도 있습니다. 드라이브를 제거하기 전에 드라이브 단자의 AC 입력 전압을 확인하고 모든 모터 전원 케이블의 손상 여부를 육안으로 검사하십시오. 특정 축의 부하 상태에서만 오류가 나타나는 경우 해당 축의 모터 또는 증폭기가 원인일 가능성이 높습니다.

Q3: 29-10081을 수리할 수 있습니까, 아니면 교체해야 합니까?

수리는 단종된 장치에 대한 표준 접근 방식입니다. Haas 전용 테스트 장비를 갖춘 벡터 드라이브 수리 전문가는 구성 요소 수준에서 IGBT 오류, 커패시터 성능 저하, 정류기 오류 및 제어 보드 오류를 진단하고 수리할 수 있습니다. 기능 부하 테스트를 통해 자격을 갖춘 수리 센터에서 수리된 장치는 교체품을 찾는 것에 대한 신뢰할 수 있는 대안입니다.

Q4: 기본 29-10081과 Rev B 버전의 차이점은 무엇입니까?

Rev B 지정은 Haas가 29-10081의 생산 실행 중에 만들어진 하드웨어 개정판을 나타냅니다. 개정에는 일반적으로 동일한 전기 정격과 물리적 인터페이스를 유지하면서 구성 요소 사양 업데이트 또는 회로 개선이 포함됩니다. 두 버전 모두 동일한 시스템 설치를 제공합니다. 교체품을 주문하거나 수리를 요청할 때 라벨에서 설치된 장치의 버전을 확인하십시오.

Q5: 29-10081은 단종되었습니다. 교체품은 어디서 구할 수 있나요?

Haas CNC 애프터마켓을 통해 - Haas 드라이브 수리 전문가, 테스트를 거친 잉여 딜러, 폐기된 기계의 재고 29-10081을 보유하는 교환 서비스. 수리된 교환 장치는 단종된 드라이브에 대한 가장 일반적인 공급 경로입니다. 교체품을 수락하기 전에 부품 번호와 개정 수준이 일치하는지 확인하십시오.
