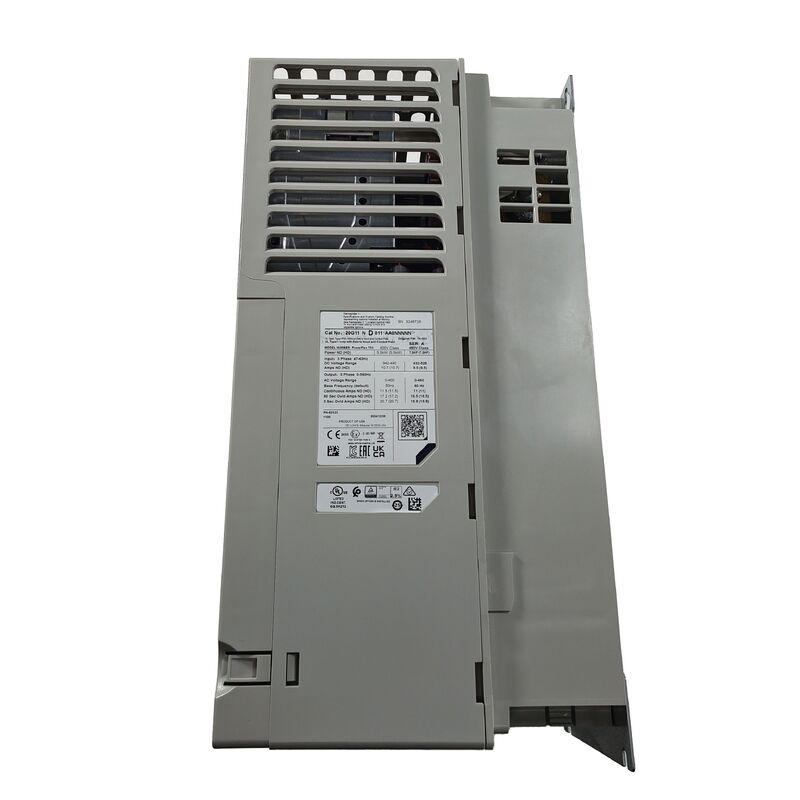

20G11ND011AA0NNNNN

480V / 10HP AC 드라이브

The 20G11ND011AA0NNNNN is a 480V three-phase AC variable frequency drive rated for 11A continuous output current and 10HP motor power class — designed for industrial motor speed control applications using a three-phase induction motor matched to this current and power rating개방형 상자 구성은 IP20에서 궁극적인 환경 보호를 제공하는 상자 내 설치를 위해 고안되었습니다.손가락 접촉과 더 큰 고체 침입으로부터 보호하지만 캐비닛 외부에 직접 먼지 또는 수분 노출에 적합하지 않습니다..

통합된 DB (동적 제동) 트랜지스터는 중요한 기능입니다. this provides the switching element required to dissipate regenerative energy from a decelerating motor load through an external braking resistor — essential for applications where the motor must decelerate quickly or where overhauling loads (such as descending hoists or unwinding reels) would otherwise return energy into the drive's DC bus.

주요 사양

개방형 장치 ∙ 캐비닛에 장착된 장치

"오픈 타입"이라는 명칭은 이 드라이브가 실제 기계나 패널에 설치되고 보호되는 방법을 정의합니다.

소장품 설치 요구 사항:An open-type drive lacks the sealed outer housing of a fully enclosed (NEMA/UL Type 1 or higher) drive — it is designed to be mounted inside an electrical cabinet that provides the complete environmental enclosure, 캐비닛 문과 밀폐는 설치 환경에 적합한 실제 침입 보호를 제공합니다.

IP20 등급:캐비닛 안에,드라이브 자체는 IP20 등급을 가지고 있습니다. 12mm 이상의 고체 물체로부터 보호하지만 먼지 축적이나 습도의 침입에 대한 보호를 제공하지 않습니다.주변 캐비닛은 설치 장소가 요구하는 추가 환경 보호를 제공해야합니다.

비용과 영향력 장점:Open-type drives are typically more compact and cost-effective than fully enclosed variants of the same power rating — appropriate when the drive panel or machine control cabinet already provides the necessary environmental protection class for the installation location.

신청서

일반 산업용 모터 속도 조절기:펌프, 팬, 컨베이어 및 일반 재료 처리 장비는 변속 속도 작동을 필요로 하는 10HP 전력급의 3단계 인덕션 모터를 사용합니다.

빠른 가속을 필요로 하는 용도:기계축, 인덱싱 장비 및 프로세스 장비에서 모터 느림 시간은 주기 시간의 중요한 부분이며, 동적 제동 능력에서 이익을 얻습니다.

수리 부하 적용:호프트, 엘리베이터, 롤링/리월드 스테이션부하로 인해 엔진이 명령 속도에 비해 더 빨리 가동될 수 있는 다른 용도와 동적 브레이킹 기능이 생성된 재생 에너지를 관리해야 하는 용도.

패널에 장착된 OEM 기계 제어장치:기계 제조업체의 제어 캐비닛에서 개방형 드라이브는 다른 제어 구성 요소와 함께 맞춤형 장벽 디자인에 통합됩니다.

FAQ

Q1: CM 점퍼가 특정 설치에 설치되거나 제거되어야하는지 결정하는 것은 무엇입니까?

CM 점퍼 구성은 시설의 전기 유통 시스템 제어링 유형에 달려 있습니다. 제어링 (TN-S, TN-C-S, 또는 TT) 시스템은 일반적으로 선적 된 것처럼 점퍼 설치 구성을 사용합니다.. Ungrounded or high-resistance grounded (IT) distribution systems generally require the jumper removed to prevent the EMC filter's ground-referenced capacitors from creating excessive leakage current or causing nuisance ground fault trips드라이브의 설치 설명서를 참조 하 고 시설의 유통 시스템 유형을 시공 전에 현장의 전기 엔지니어와 확인.

Q2: 별도의 브레이킹 저항이 필요합니까? 또는 드라이브에는 내부적으로 하나가 있습니까?

The drive includes the DB transistor — the switching element that controls current to a braking resistor — but the resistor itself is a separate external component that must be sized and selected for the specific application's braking duty cycle and energy dissipation requirement. Confirm the appropriate braking resistor specification (resistance value and power rating) from the drive's technical manual based on the connected motor's inertia and the required deceleration profile.

Q3: 이 드라이브는 강압 공기 냉각 설계 때문에 환기가 없는 캐비닛에 설치될 수 있습니까?

아니 forced-air-cooled drive는 작동 중에 발생하는 열을 제거하기 위해 캐비닛을 통해 충분한 공기 흐름을 필요로합니다.캐비닛에는 필터링된 흡수/출출기가 있는 환기 열개 또는 전체 부하에서 드라이브의 열 방출을 위한 크기의 캐비닛 냉각 팬/기온화 시스템 등이 있어야 합니다.밀폐 된, 환기가 되지 않는 장에 강압 공기 냉각 드라이브를 설치하면 드라이브가 과열되고 부하 하에서 고장 나거나 시간이 지남에 따라 신뢰성이 감소합니다.

Q4: 설비 계획에 0°C에서 40°C의 작동 온도 범위의 중요성은 무엇입니까?

0°C에서 40°C 범위는 드라이브 위치에서 직접 주변 공기 온도를 정의합니다. 일반적인 실내 온도가 아니라 드라이브 칸막이를 둘러싼 실제 공기 온도를 정의합니다.열을 생성하는 여러 구성 요소를 포함하는 바람이 잘 통하지 않는 캐비닛이나 캐비닛에서 높일 수 있습니다.- 밀집된 부품 포장, 적당한 캐비닛 환기 때문에 실내 온도가 40°C를 초과할 수 있는 설비용또는 더운 산업 환경 ∙ 추가적인 캐비닛 냉각 또는 하락 된 현재 등급을 기획해야 드라이브가 지정 작동 범위 내에서 유지.
