| 원래 장소 | 독일 |
| 브랜드 이름 | SIEMENS |
| 인증 | CE RoHS |
| 모델 번호 | 6SE7016-1EA51 |

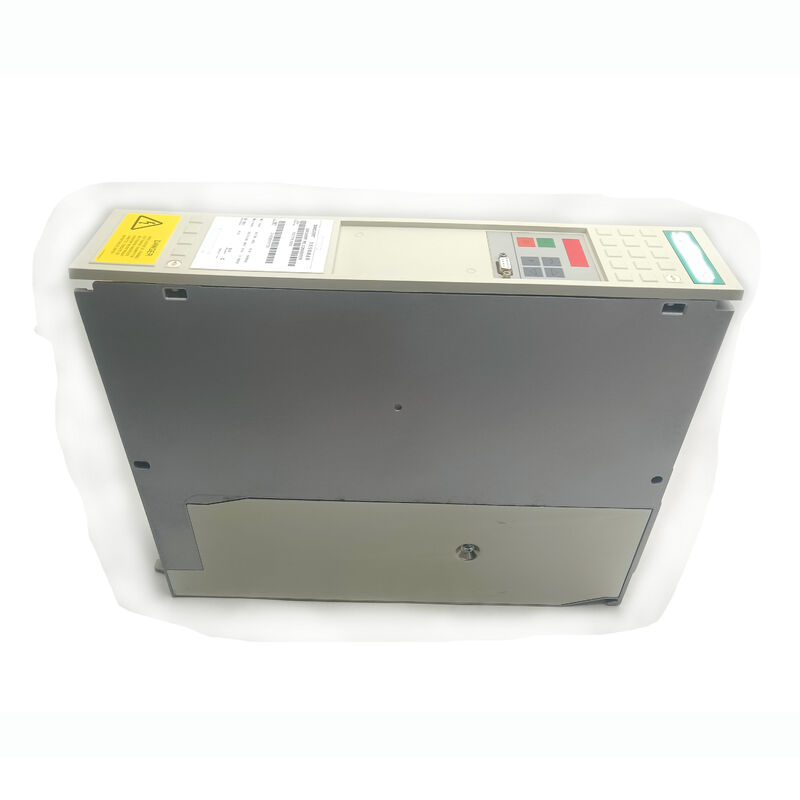

6SE7016-1EA51는 6SE7016-1EA61 AC-AC 컴팩트 변환기의 이전 개정 버전이다. 둘 다 380 ∼ 480V AC 입력 2.2kW / 6.1A의 SIMOVERT MASTERDRIVES VC 벡터 제어 컴팩트 장치이다.개정 후자는 하드웨어 세대를 구분합니다.:
| 부분 | 개정 | 입력 | 힘 | 전류 |
|---|---|---|---|---|
| 6SE7016-1EA51 | 51 (전) | 380~480V AC, 3단계 | 2.2kW | 6.1A |
| 6SE7016-1EA61 | 61 (후) | 380~480V AC, 3단계 | 2.2kW | 6.1A |
"51" 개정판은 이전 SIMOVERT MASTERDRIVES 생산 세대를 나타냅니다. 전기 성능그리고 제어 능력은 51번과 61번의 수정과 일치합니다.하드웨어의 차이점은 각 컴팩트 단위의 내부입니다.
| 매개 변수 | 가치 |
|---|---|
| 입력 | 3단계, 380~480V AC, 50/60Hz |
| 전류 (명) | 6.1A |
| 힘 | 2.2kW |
| 개정 | 51 |
| 통제 | 벡터 제어 (VC) |
| 장막 | IP20 |
| 시리즈 | SIMOVERT MASTERDRIVES VC |
6SE7016-1EA61와 마찬가지로 6SE7016-1EA51는 AC-AC 변환기입니다. 그것은 380V-480V AC 전원 공급 장치에 직접 연결되며 자체 내부 직렬기와 인버터 단계를 포함합니다.외부 DC 버스 공급 모듈이 필요하지 않습니다..
이 독립적인 AC-AC 구성은 DC-AC 1TA 시리즈에 비해 6SE7016-1EA 시리즈의 주요 장점으로 단일 드라이브 애플리케이션을 위해:
더 간단한 시스템 설계:하나의 드라이브, 하나의 전력 연결, 하나의 모터 케이블
독립적인 동작:각 1EA 시리즈 콤팩트 유닛은 독립적으로 작동합니다. 한 드라이브의 고장이 설비의 다른 드라이브에 영향을 미치지 않습니다.
오래된 기계에서 비슷한 교체:원본 51 개정 SIMOVERT 컴팩트 컨버터와 함께 생산 기계는 드라이브 결함이 발생합니다.6SE7016-1EA51는 기존 설비의 하드웨어 세대와 일관성을 유지하는 하드웨어와 일치하는 대체 장치를 제공합니다..
계획된 유지보수 예비:이전 생산시대의 SIMOVERT MASTERDRIVES VC 장비를 유지 관리하는 시설은 소싱 납품 시간을 기다리지 않고 신속한 오류 복구를 위해 6SE7016-1EA51 단위를 선반에 보관합니다.
Q1: 6SE7016-1EA51 (51 개정) 을 6SE7016-1EA61 (61 개정) 으로 대체 할 수 있습니까?
전기적으로 네, 둘 다 동일한 380~480V AC 입력, 2.2kW, 6.1A 사양을 공유합니다. 대부분의 설비에서 61 개정판은 51 개정판의 간단한 전기 대체판입니다.옵션 보드 (PROFIBUS) 를 교체하기 전에 옵션 보드 호환성을 확인, 인코더, 기술 보드) 가 설치되어 있습니다.
Q2: AC-AC 6SE7016-1EA51는 DC-AC 6SE7016-1TA51와 어떻게 다릅니다?
1EA51는 자체 내부 직렬기를 포함합니다. 그것은 380~480V AC 전원 공급 장치에 직접 연결되며 독립적인 드라이브로 작동합니다.1TA51에는 내부 직렬기가 없으며 SIMOVERT 공급 모듈에서 기존의 510~650V DC 버스가 필요합니다.부문 번호의 "EA"와 "TA"는 입력 전압 클래스를 식별합니다: EA = AC 전력 입력 (380V ~ 480V AC), TA = DC 버스 입력 (510V ~ 650V DC).
Q3: 6SE7016-1EA51의 VT 및 CT 전류 등급은 무엇입니까?
61 개정과 마찬가지로 6SE7016-1EA51는 두 가지 과부하 등급을 제공합니다: VT (변수 토크) 는 명목 6.1A ∼에서 1 분 동안 136% 과부하를 지원합니다.CT (동함전) 가 약간 감소 된 전류에서 1 분 동안 150% 과부하를 지원합니다.이 등급은 응용 프로그램의 토크 프로파일과 일치하도록 드라이브의 P- 파라미터 구성 (파라미터 P072 또는 동등) 에 의해 설정됩니다.
Q4: 6SE7016-1EA51을 교체할 때 어떤 안전 예방 조치를 취해야 합니까?
3단계 전원 공급을 격리하고 차단해 The 1EA51 internal capacitors retain hazardous voltage after mains removal — wait the discharge time from the SIMOVERT MASTERDRIVES maintenance documentation and verify DC voltage at the capacitors is below 50V before handling- 일반 산업용 ESD 예방 조치를 취하여 컴팩트 유닛을 다루십시오.
