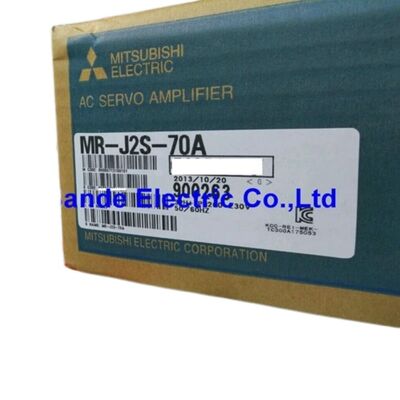

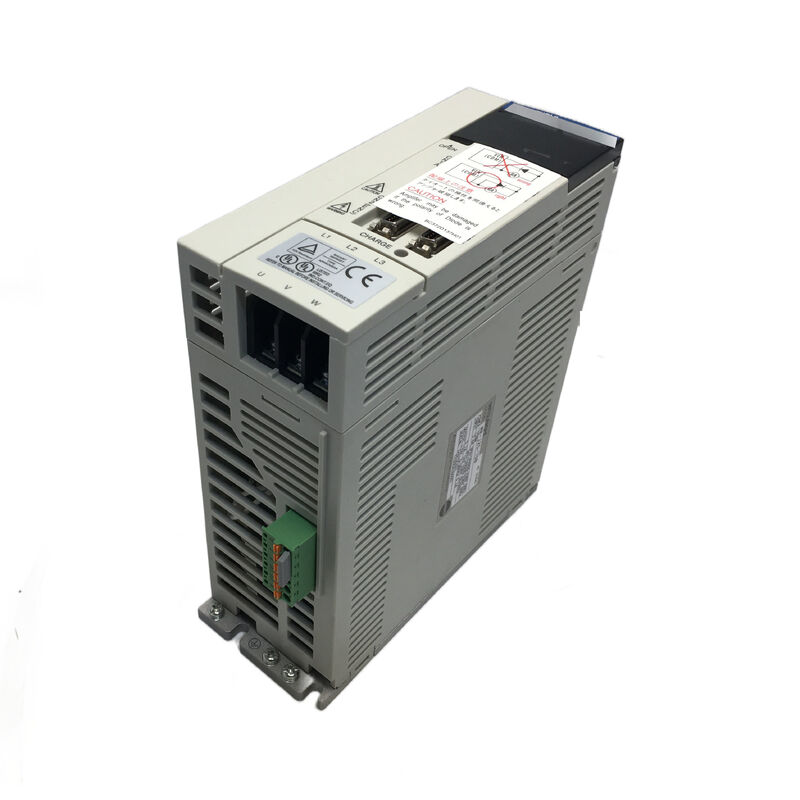

미쓰비시 MR-J2S-70A AC 서보 앰프 — 정밀 모션 제어를 위한 750W MELSERVO J2S 드라이브

서보 시스템을 제대로 구동하는 것은 앰프에서 시작됩니다. 모터가 주목을 받지만, 위치 피드백을 읽고, 보정을 계산하고, 축을 제자리에 유지하기 위해 초당 수백 번 출력 단계를 작동시키는 것은 드라이브입니다. "미쓰비시 MR-J2S-70A"는 잘 확립된 MELSERVO J2S 시리즈의 750W 앰프로, 미쓰비시의 산업용 서보 플랫폼으로 알려진 신뢰성으로 위치, 속도 및 토크 제어를 처리하는 범용 AC 서보 드라이브입니다.

MELSERVO J2S가 제공하는 것

J2S 시리즈는 미쓰비시가 이전 J2 세대에서 상당한 발전을 이룬 것을 나타냅니다. 주요 개선 사항은 서보 모터 엔코더였습니다. J2S 페어링 모터는 "17비트 절대 엔코더(131,072 펄스/회전)"를 사용하며, 이는 J2 시리즈 이전 모델보다 훨씬 더 높은 해상도와 위치 정확도를 제공합니다. 앰프 측에서는 이를 더 좁고 안정적인 제어 루프로 변환합니다. 드라이브는 회전당 더 많은 위치 데이터를 사용하므로 속도 및 위치 명령이 더 깨끗하게 추적되며, 특히 저속 및 미세 위치 지정 중에 그렇습니다.

J2S는 또한 "실시간 자동 튜닝"을 도입하여 기계 동역학을 지속적으로 모니터링하고 서보 이득 설정을 조정합니다. 부하 특성이 변하는 기계(다른 구성으로 움직이는 로봇 팔 또는 마모됨에 따라 질량이 변하는 연삭 휠)에서는 자동 튜닝 기능이 수동 개입 없이 루프를 안정적으로 유지합니다.

기술 사양

세 가지 제어 모드 — 하나의 드라이브

MR-J2S-70A는 전용 위치 컨트롤러가 아닙니다. 세 가지 별도의 작동 모드를 처리하며, 중요하게도 디지털 입력 신호를 기반으로 "이들 간에 즉석에서 전환"할 수 있습니다.

위치 제어 모드 — 드라이브는 상위 컨트롤러의 고속 펄스 열을 따릅니다. 각 펄스는 명령된 위치 증분을 나타냅니다. 차동 수신기에서 최대 500kpps의 입력 펄스 주파수로 드라이브는 빠른 위치 명령을 따를 수 있으며, 131,072 ppr 엔코더는 이를 정확하게 실행하기 위한 피드백 해상도를 제공합니다.

속도 제어 모드 — 아날로그 전압 입력(0 ~ ±10V DC) 또는 7가지 내부 프로그래밍된 속도 중 하나가 목표 속도를 정의합니다. 그런 다음 드라이브는 모터 속도를 일치하도록 조절하며, 매개변수를 통해 설정 가능한 부드러운 가속 및 감속 램프가 있습니다.

토크 제어 모드 — 아날로그 전압(0 ~ ±8V DC)이 출력 토크를 직접 명령합니다. 속도는 프로그래밍 가능한 상한으로 제한되며, 드라이브는 해당 속도 제한까지 명령된 토크를 유지하는 데 필요한 모든 전류를 제공합니다. 이 모드는 장력 제어, 프레스 끼워 맞춤 및 클램핑 응용 분야에 사용됩니다.

정현파 PWM 제어 — 중요한 이유

MR-J2S-70A는 "정현파 PWM 전류 제어"를 사용하여 모터를 구동합니다. 더 간단한 사다리꼴 또는 6단계 정류 방법과의 차이는 실제적으로 중요합니다. 정현파 여기는 리플이 적은 더 부드러운 토크 출력을 생성하므로 작동 소음이 적고 기계적 진동이 적으며 저속에서 서보 성능이 향상됩니다.

저속(연삭기의 크리프 피드, 조립 고정 장치의 미세 위치 지정)에서는 정현파와 사다리꼴 정류 간의 차이가 진동 수준과 속도 안정성에서 눈에 띕니다. 저속에서 표면 마감 또는 위치 정확도가 중요한 응용 분야의 경우, 정현파 제어 아키텍처는 J2S 시리즈가 생산 기간 동안 미쓰비시 서보 응용 분야의 참조 플랫폼으로서의 위치를 확보한 이유의 일부입니다.

절대 위치 시스템

MELSERVO J2S 설명서에 따르면 "서보 앰프에 배터리를 추가"하면 시스템이 절대 위치 작동으로 전환됩니다. 배터리 홀더 외에 추가 하드웨어가 필요하지 않습니다. 배터리 백업이 활성화된 경우:

• 엔코더는 전원 사이클 동안 위치를 기억합니다
• 기계 재시작 시 참조 복귀 호밍 시퀀스가 필요하지 않습니다
• 알람 또는 비상 정지 후 축 위치를 즉시 알 수 있습니다

초기 시운전 시 한 번만 홈 위치를 설정하면 됩니다. 그 후 절대 시스템은 축 기준을 영구적으로 유지합니다. 여러 축과 복잡한 호밍 시퀀스가 있는 기계의 경우, 전원을 켤 때마다 참조 복귀를 제거하는 것은 실질적인 생산성 향상입니다.

자동 튜닝 — 실용적인 설정 이점

많은 서보 앰프는 수동 이득 튜닝이 필요합니다. 시운전 엔지니어는 관성 추정치와 측정된 응답을 기반으로 비례 이득, 적분 이득 및 미분 이득을 설정한 다음 시스템이 안정적이고 반응성이 좋을 때까지 반복합니다. 작동하지만 시간이 걸리고 전문 지식이 필요하며 기계 특성이 변경될 때 재작업이 필요합니다.

MR-J2S-70A의 "실시간 자동 튜닝"은 이를 지속적으로 처리합니다. 드라이브는 모터의 토크 및 가속 응답에서 기계의 관성 모멘트를 추정하고 서보 이득을 조정합니다. 새 기계는 더 빨리 시운전됩니다. 부하가 변동하는 기계(다른 작업물을 집는 로봇 또는 다른 공구를 가진 스핀들)는 주기적인 수동 조정 없이 적절하게 튜닝된 상태를 유지합니다.

일반적인 응용 분야

MR-J2S-70A의 750W 정격은 J2S 앰프 제품군에서 중간 범위에 속합니다. 대부분의 CNC 축 드라이브 및 자동화 응용 분야에 충분히 강력하며 표준 제어 캐비닛에 맞을 만큼 컴팩트합니다. 다음을 구동하는 데 사용됩니다:

CNC 공작 기계 축 — 밀링 머신, 선반 및 머시닝 센터의 X, Y, Z 피드 드라이브로 마이크로미터 이하의 반복성이 요구됩니다

로봇 팔 및 SCARA 로봇 — 속도, 토크 및 절대 위치 유지의 조합이 응용 분야 요구 사항을 충족하는 조인트 드라이브

자동 조립 장비 — 토크 제어 모드가 정밀한 힘 관리를 제공하는 정밀 삽입, 나사 체결 및 프레스 끼워 맞춤 스테이션

컨베이어 및 인덱싱 시스템 — 속도 제어 웹 드라이브 및 위치 제어 회전 인덱싱 테이블

권선 및 장력 시스템 — 다른 롤 직경에 걸쳐 정확한 장력을 제공하는 속도 제한이 있는 토크 모드를 사용하는 재료 권선 응용 분야

자주 묻는 질문

Q1: MR-J2S-70A와 호환되는 서보 모터는 무엇입니까?

MR-J2S-70A는 750W 정격이며 750W / 200V 클래스의 미쓰비시 "HC-SFS, HC-KFS, HC-MFS 및 HC-UFS" 시리즈 서보 모터와 쌍을 이룹니다. 특정 호환 모터 모델에는 HC-SFS73, HC-KFS73, HC-MFS73 및 HC-UFS72가 포함됩니다. 정확한 모터 모델에 대한 미쓰비시의 모터-앰프 조합 표에서 항상 호환성을 확인하십시오.

Q2: MR-J2S-70A는 단상 및 삼상 전원 모두를 수용할 수 있습니까?

예. MR-J2S-70A는 "단상 또는 삼상 200–230V AC" 입력을 50/60Hz에서 수용합니다. 단상 230V의 경우 L1과 L2에 연결하고 L3은 열어 두십시오. 이 유연성은 제어 캐비닛에서 단상 공급만 가능한 설치에 유용합니다.

Q3: MR-J2S-70A는 절대 위치 작동을 지원하며, 무엇이 필요합니까?

예 — "서보 앰프에 배터리를 추가"하면 호환되는 J2S 시리즈 서보 모터의 17비트 엔코더를 사용하여 절대 위치 작동이 가능합니다. 시운전 중에 홈 위치가 설정되면 시스템은 전원 차단 시에도 축 위치를 유지합니다. 시작 시 참조 복귀 호밍 사이클이 필요하지 않습니다.

Q4: MR-J2S-70A를 구성하고 진단하는 데 어떤 소프트웨어가 사용됩니까?

MR-J2S-70A는 미쓰비시의 "MR Configurator" 소프트웨어를 실행하는 PC와 "RS-232C 또는 RS-422"를 통해 통신합니다. 이를 통해 프런트 패널 버튼을 통해 드라이브 매개변수를 수동으로 탐색할 필요 없이 컴퓨터 인터페이스를 통해 매개변수 설정, 테스트 작동, 이득 조정, 상태 모니터링 및 알람 기록 검토가 가능합니다.

Q5: MR-J2S-70A는 아직 생산 중이며, 현재 대체품은 무엇입니까?

MR-J2S 시리즈는 미쓰비시 전기에서 공식적으로 "단종되었으며" 성숙한 레거시 제품입니다. 현재 세대 대체품은 "MR-J4 시리즈"이며, 더 높은 해상도 인코딩, 개선된 자동 튜닝 및 SSCNET III/H 통신 기능을 제공합니다. 그러나 MR-J2S 앰프는 기계 유지 보수 및 수리 목적으로 산업 자동화 애프터마켓을 통해 널리 구할 수 있습니다.
