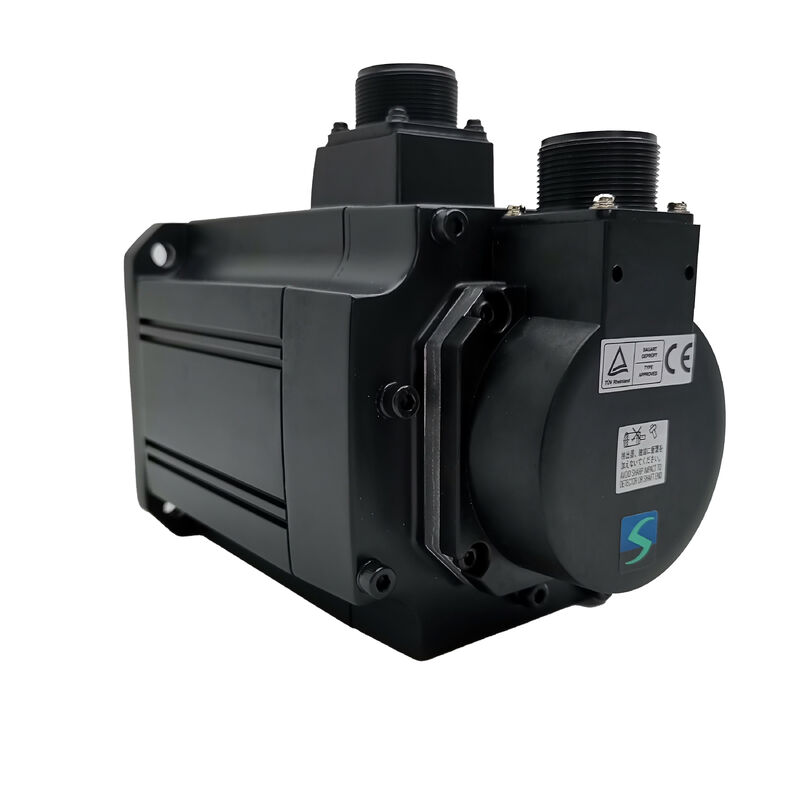

미쓰비시 HC-SF52K AC 세르보 모터

기계 바닥 에 자리 를 차지 하는 모터

의미쓰비시 HC-SF52K기계 제작자와 유지보수 엔지니어가 모두 높이 평가하는 범주에 속합니다.그리고 머리가 아프지 않고 기존 MELSERVO 시스템에 통합 할 수 있을 정도로 간단합니다.미쓰비시의 일부입니다.HC-SF 시리즈, 중간 관성, 중간 용량 애플리케이션을 중심으로 설계 된 라인, 속도 범위 전체의 안정성이 최고 성능만큼 중요합니다.

핵심은0.5 kW (500 W) AC 브러시리스 서보 모터3단계 작동을 위해 제작된12V AC, 회전가속도 2,000 RPM이 장치에 장착 된 인코더는16회전당 384 펄스, servo 시스템에 원활하고 정확한 위치화를 위해 필요한 해상도를 제공합니다. 모델 명칭의 "K"는 샤프트가φ14mm에서 키로 된 실린더형- 공구구, 변속기, 그리고 단지 클램핑 힘에만 의존하는 것보다 긍정적인 기계적 잠금이 선호되는 모든 구동 부품에 직접 결합하는 구성.

기술 사양

HC-SF 시리즈 의 목적

미쓰비시는 HC-SF 라인을 중간 관성 특성으로 설계했습니다.짧은 스트랙 애플리케이션과 큰 용량에 적합한 더 무거운 고 관성 모터이 균형은 HC-SF52K를

• CNC 가공센터특히 변동적 인 절단 부하에서 원활한 움직임을 필요로하는 공급 축 드라이브
• 로봇 팔 및 자동 처리 시스템- 토크 밀도와 컴팩트 크기의 조합이 전체 팔 기하학을 관리 할 수 있도록하는 경우
• X-Y 위치 테이블2 000 RPM에서 양방향 정확성과 반복성이 출력 품질을 결정하는 경우
• 송전 기계 및 운송 시스템- 안정적이고 예측 가능한 토크 전달이 극심한 가속보다 더 중요한 응용 프로그램

엔진이...IP65 등급gives it meaningful protection against dust ingress and low-pressure water jets — useful for installations in machine enclosures where coolant mist is a routine environmental factor rather than an edge case.

드라이브 호환성 및 시스템 통합

HC-SF52K는미쓰비시 MR-J2 및 MR-H 시리즈의 세로 드라이브이 증폭기는 위치, 속도 및 토크 제어 루프를 처리하며, 모터의 인코더는 루프를 닫는 피드백 신호를 제공합니다. 조합은 잘 문서화되어 있습니다.그리고 HC-SF 시리즈의 매개 변수는 Mitsubishi의 세르보 구성 소프트웨어에서 원산지로 지원됩니다..

이미 MR-J2 또는 MR-H 증폭기를 구동하는 기계의 기존 모터를 교체하는 경우HC-SF52K 슬롯은 증폭기 변경이나 광범위한 매개 변수 조정이 필요하지 않고 해당 생태계로 연결됩니다..

한 가지 주목할 점은 HC-SF 시리즈는 HC-SFS 시리즈보다 오래되었습니다. 둘 다 비슷한 출력 등급과 플랜지 크기를 공유합니다.그러나 그들은 인코더 호환성 및 드라이브 매개 변수 설정을 확인하지 않고는 교환되지 않습니다.먼저 확인하지 않고 직접 교환을 가정하지 마세요.

셰프트 구성에 대해

키 셰프트는 이 변형의 정의 하드웨어 세부 사항입니다. 샤프트에 잘라진 키웨이는 결합 또는 허브에 해당 슬롯을 연결합니다.마찰이 아닌 기계적으로 토크를 전달하는 긍정적 인 인터클로크를 만드는동적 또는 역부하 하에서 공급 축 및 로봇 응용 프로그램에서 일반적인 이것은 마찰 전용 결합에서 시간이 지남에 따라 위치 정확도를 저하시킬 수있는 미세 미끄러움을 제거합니다.φ14mm 지름은 결합 제조업체에 의해 잘 지원되는 표준 크기입니다, 설치 하드웨어를 쉽게 소스 할 수 있습니다.

자주 묻는 질문

Q1: HC-SF52K는 어떤 세르보 드라이브로 작동합니까?

A: 이 모터는미쓰비시 MR-J2 및 MR-H 시리즈서버 증폭기. 인터페이스 어댑터 없이 새로운 MR-J3 또는 MR-J4 드라이브와 직접 호환되지 않습니다. 인코더 신호 유형이 세대에 따라 다르기 때문입니다.

Q2: HC-SF52K에는 전자브레이크가 장착되어 있나요?

A: 아닙니다. 이 변형은 브레이크를 포함하지 않습니다. 귀하의 응용 프로그램이 수직 축과 같은 전원 끄기 위치를 유지해야하는 경우 브레이크가 장착 된 버전을 선택해야합니다.모델 후자에 "B"호를 붙인 (e).g., HC-SF52BK) 를 사용한다.

Q3: HC-SF52K와 HC-SFS52K의 차이는 무엇입니까?

A: 둘 다 0.5 kW 모터와 비슷한 토크 등급이지만 MELSERVO 라인업의 다른 세대에 속합니다. HC-SF 시리즈는 14 비트 인코더를 사용하는 MR-J2 / MR-H 드라이브와 결합됩니다.HC-SFS 시리즈는 17 비트 절대 인코더 (131그들은 비슷한 플랜지 크기를 공유하지만 매개 변수를 변경하지 않으면 서로 드라이브 호환성이 없습니다.

Q4: IP65 보호는 일상 사용에서 무엇을 의미합니까?

A: IP65는 낮은 압력에서 먼지와 모든 방향에서 나오는 물 제트로부터 모터가 완전히 보호된다는 것을 의미합니다.그것은 냉각 액체 스프래치와 안개가 일반적인 CNC 기계 장내에서 사용하기에 적합합니다하지만 물에 잠겨서는 안 됩니다.

Q5: 이 모터는 인코더가 고장 났을 경우 수리 할 수 있습니까?

A: 예. 인코더 교체 는 HC-SF 시리즈 의 가장 일반적인 서비스 항목 중 하나입니다. 자격 있는 서보 수리 작업소는 인코더 조립을 교체하고 모터를 재정정 할 수 있습니다. 0.5 kW 모터에 대해,수리하는 것은 일반적으로 전체 교체에 비해 비용 효율적입니다., 특히 롤링 및 기계 부품이 다른 상태에서 좋은 경우.

미쓰비시 HC-SF52K는 레거시 서보 모터입니다. 주문하기 전에 드라이브 호환성, 샤프트 구성 및 플랜지 크기를 기계의 원래 사양에 맞게 확인하십시오.
