| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A06B-6087-H115 |

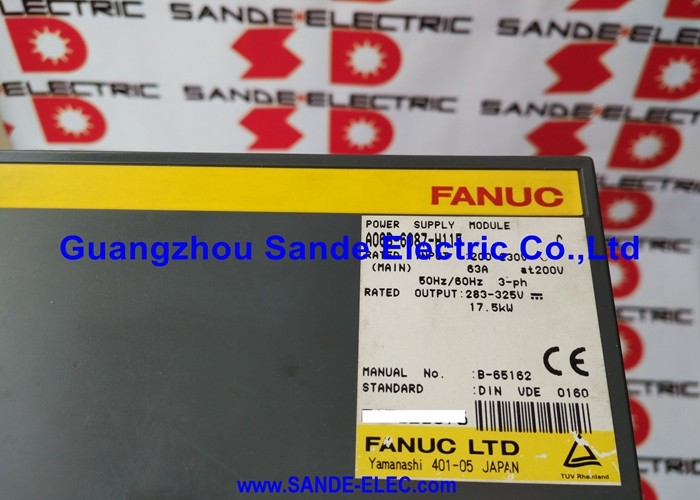

Fanuc A06B-6087-H115는 Fanuc 알파 시리즈 드라이브 시스템의 15급 전원 공급 장치 모듈인 PSM-15입니다. 이 모듈의 역할은 기본적입니다. 시설 전원에서 3상 200–230V AC를 받아 283–325V DC 버스로 정류 및 조절하고, 이 버스 전압을 드라이브 랙의 모든 서보 및 스핀들 증폭기 모듈에 분배합니다. 알파 시리즈 CNC 기계에서 모든 축 이동, 모든 스핀들 회전, 모든 모터 전류 펄스는 궁극적으로 이 모듈의 DC 버스 출력에서 에너지를 끌어옵니다. 따라서 PSM-15는 전체 드라이브 시스템의 단일 전원 연속 지점이며, 실패하면 기계가 멈춥니다.17.5kW 연속 출력 정격은 PSM-15가 다운스트림 드라이브 모듈 전체에 걸쳐 동시에 유지할 수 있는 총 연속 전력 수요를 정의합니다.일반적인 중형 머시닝 센터 구성에서 PSM-15는 스핀들 증폭기 모듈(SPM)과 서보 증폭기 모듈(SVM) 조합을 제공하여 17.5kW 범위 내에서 스핀들과 이송 축에 동시에 전원을 공급합니다.
200V에서 63A 정격 입력은 최대 출력 조건에서의 기본 AC 전류를 나타내며, 이 수치는 시설 전기 설계에서 차단기 정격 및 전력선 임피던스 측면 모두에서 수용해야 하는 값입니다.
같은 계열의 더 간단한 PSMR(회생 저항기) 전원 공급 장치 변형과 PSM-15를 구별하는 것은 능동 전력 회생 기능입니다. 서보 또는 스핀들 모터가 감속할 때 회전 질량에 저장된 운동 에너지가 증폭기를 통해 DC 버스로 다시 흐릅니다.
PSMR 시스템에서는 이 에너지가 저항기에서 열로 소산됩니다. PSM-15에서는 능동 프런트 엔드 회로가 이 회생 에너지를 3상 AC 공급 장치로 반환하여 열로 태우는 대신 시설 전기 시스템으로 에너지를 다시 공급합니다.
높은 스핀들 관성 또는 빈번한 중감속이 있는 기계의 경우, 이 회생 기능은 전기 캐비닛 내부의 열 발생을 의미 있게 줄이고 드라이브 시스템의 전반적인 에너지 효율성을 향상시킵니다.

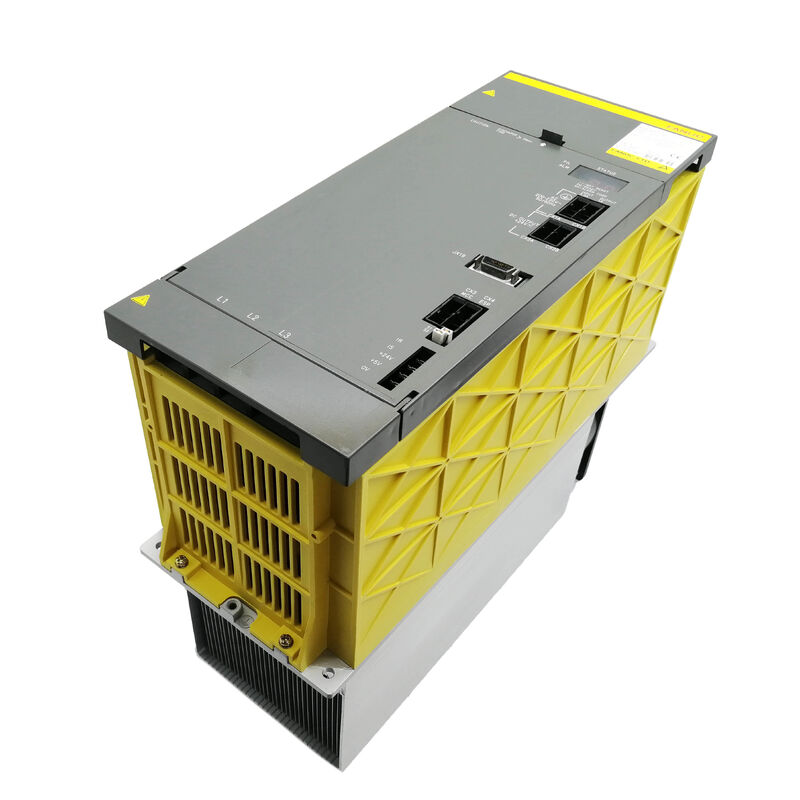

PSM-15는 150mm 폭의 모듈로, 전원을 공급하는 60mm ~ 90mm SVM 서보 모듈보다 넓으며, 내부 및 외부 냉각 팬과 외부 방열판 핀 블록을 모두 갖추고 있습니다.
이러한 열 관리 구성은 PSM-15가 지속적으로 높은 전류를 처리하는 작동을 반영합니다. 핵심에 있는 200A 트랜지스터 모듈은 구성 요소 온도를 정격 한계 내로 유지하기 위해 지속적으로 추출해야 하는 상당한 열을 발생시킵니다.
외부 팬(A90L-0001-0335/B)과 내부 팬(A90L-0001-0422)은 개별적으로 예비 부품으로 사용할 수 있으며, 이는 팬 고장이 전체 모듈 교체가 아닌 복구 가능한 유지보수 이벤트이기 때문에 중요합니다.
주요 사양
매개변수
| 모듈 명칭 | PSM-15 |
|---|---|
| 정격 입력 전압 | 200–230V AC |
| 정격 입력 전류 | 200V에서 63A |
| 입력 위상 | 3상 |
| 입력 주파수 | 50Hz / 60Hz |
| 정격 출력 전압 | 283–325V DC |
| 정격 출력 전력 | 17.5kW |
| 트랜지스터 모듈 | 3개의 200A |
| 폭 | 150mm |
| 배선 보드 | A20B-1006-0470 |
| 제어 카드 | A16B-2202-042x |
| 회생 | 능동 (AC 공급 장치로 전력 반환) |
| 외부 팬 | A90L-0001-0335/B |
| 내부 팬 | A90L-0001-0422 |
| AC 리액터 (권장) | A81L-0001-0123 |
| DC 버스 — 모든 축에 전력을 공급하는 의미 | PSM-15가 유지하는 283–325V DC 버스는 단순한 전력 레일이 아니라 모든 순간적인 모터 전류 수요가 발생하는 에너지 저장소입니다. 세 개의 서보 축이 동시에 가속될 때 세 축 모두 동시에 DC 버스에서 전류를 끌어옵니다. |
결합된 피크 전류 수요가 커패시터 뱅크가 순간적으로 공급할 수 있는 것보다 크면 버스 전압이 떨어지고 CNC는 저전압 상태를 드라이브 경고로 감지합니다.
이것이 특정 기계에 대한 PSM 선택 시 연속 전력 수요뿐만 아니라 연결된 모든 축의 피크 동시 전류 프로파일을 고려해야 하는 이유입니다.
15kW 명목 정격은 연속 정격을 나타내며, 실제 PSM-15 하드웨어는 서보 가속 이벤트의 짧은 지속 시간 동안 더 높은 피크 전류를 지원합니다.
Fanuc의 PSM 선택 절차는 모든 축의 전력 정격 합계에 동시 작동 계수를 적용하여 이를 고려합니다. 17.5kW 연속 정격의 PSM-15는 일반적으로 피크 동시 수요가 선택 지침 내에 있는 시스템에 적합합니다.
전력 회생 — 에너지와 열
능동 회생 기능이 없는 기계에서 스핀들을 정격 속도에서 0까지 감속하는 것은 상당한 에너지 처리 문제입니다.
PSM-15의 능동 회생 회로는 DC 버스 전압을 지속적으로 모니터링하며, 감속 에너지가 버스를 상한선으로 올리면 능동 프런트 엔드를 전환하여 3상 공급 장치로 전류를 반환합니다.
이는 열 소산 이벤트 없이 DC 버스를 규제 한계 내로 유지하고, 별도의 회생 저항기 어셈블리의 필요성을 없애며, 전기 캐비닛 내부의 열 부하를 줄입니다.
빈번한 공구 교환 및 스핀들 가속/감속 주기가 있는 기계에서 전체 생산 교대 근무 동안 캐비닛 내부의 열적 이점은 상당합니다. 캐비닛 온도가 낮아지고, 구성 요소 수명이 연장되며, 캐비닛 공조 용량의 필요성이 줄어들 수 있습니다.
냉각 시스템 및 팬 유지보수
PSM-15의 열 관리는 세 가지 병렬 경로를 사용합니다. 외부 방열판 핀 블록은 트랜지스터 모듈의 열을 외부 공기로 전도합니다. 외부 팬(모듈 외부에 장착됨)은 주변 공기를 방열판 핀을 통해 끌어들입니다. 내부 팬은 모듈 하우징 내에서 공기를 순환시켜 제어 전자 장치의 과열 지점을 방지합니다.
팬 유지보수는 PSM-15 수명 연장을 위한 가장 일반적인 예방 조치입니다. 두 팬 모두 별도의 예비 부품으로 사용할 수 있으며 전체 모듈을 교체하지 않고도 교체할 수 있습니다.
PSM-15 전면 패널 7세그먼트 디스플레이의 경고 코드 AL02는 내부 제어 회로 팬이 멈췄음을 나타냅니다. 이는 과열 상태 이전의 경고이며, 즉각적인 수리 이벤트로 취급해야 합니다.
외부 팬의 고장 경로도 유사합니다. 방열판 온도가 상승하여 AL03(방열판 과열)이 드라이브 차단을 트리거합니다.
알파 시리즈 기계를 운영하는 시설에 대한 실용적인 권장 사항은 경고 기록을 저장하고, 모듈이 연속 생산 서비스에서 5년 이상 사용되었음을 알고 있다면, 팬 중 하나라도 고장났는지 여부에 관계없이 예약된 기계 유지보수 중단 시 두 팬 모두 교체하는 것입니다.
팬 베어링 마모는 연령에 따라 다르며 베어링 고장 전에 명확한 소음을 항상 나타내는 것은 아닙니다.
내부 보드 및 서비스 가능한 구성 요소
PSM-15에는 두 개의 주요 보드가 있습니다. 배선 보드 A20B-1006-0470은 전력 섹션 연결, 트랜지스터 모듈의 게이트 드라이브 신호 및 I/O 인터페이스를 처리합니다. 제어 카드 A16B-2202-042x(개정에 따라 접미사가 다름)는 규제 알고리즘, 보호 로직 및 LED 경고 디스플레이를 실행합니다.
트랜지스터 모듈(3개의 200A 장치), 내부 팬, 외부 팬, 제어 회로용 배터리 팩 및 DC 버스 퓨즈는 개별 예비 부품으로 사용할 수 있으며, 오버홀 중에 자격을 갖춘 서비스 엔지니어가 교체할 수 있습니다.
Alpha PSM-15 경고 코드 참조
PSM-15의 전면 패널 7세그먼트 LED 디스플레이는 오류 조건 중에 경고 코드를 표시합니다. PSM-15에 대한 주요 경고 의미:
— 메인 회로 입력 과전류 (PSM-15 ~ PSM-30 클래스에 특화됨; PSM-5.5 및 PSM-11과 다름, 여기서 AL01은 IPM 오류를 나타냄). 3상 공급 전압 균형, 입력 라인 퓨즈 및 AC 리액터 상태를 확인하십시오.
AL02— 제어 회로 냉각 팬 정지. 작동을 재개하기 전에 내부 팬을 교체하십시오.
AL03— 메인 회로 방열판 과열. 외부 팬 작동을 확인하고, 캐비닛 주변 온도가 사양 내에 있는지 확인하고, 방열판 핀이 냉각수 미스트 또는 칩 잔여물로 막히지 않았는지 확인하십시오.
AL04— DC 링크 전압 강하. DC 버스가 최소 작동 임계값 아래로 떨어졌음을 나타냅니다. 전원 공급 장치 입력 문제, PSM 내부의 정류기 섹션 고장 또는 다운스트림 모듈의 과도한 동시 전류 수요를 나타낼 수 있습니다.
AL07— 저전압 DC (시동 시 DC 링크 충전 회로 고장). DC 버스 사전 충전 회로가 예상 시간 내에 버스를 작동 전압으로 올리지 못했습니다. 종종 PSM 내부의 사전 충전 저항기 또는 접촉기 고장을 나타냅니다.
자주 묻는 질문Q1: A06B-6087-H115는 동일한 드라이브 랙에서 알파 및 알파 i 시리즈 증폭기 모듈 모두에 전원을 공급할 수 있습니까?
알파 i(ai) 세대 증폭기(A06B-6114 시리즈 SVM)는 A06B-6110 시리즈 aiPS 전원 공급 장치를 사용합니다.
이 두 전원 공급 장치 세대는 동일한 드라이브 버스 내에서 호환되지 않습니다.
알파에서 알파 i로의 부분 드라이브 시스템 업그레이드를 진행하는 기계는 호환 가능한 전력 버스 아키텍처를 유지하기 위해 PSM뿐만 아니라 SVM 및 SPM 모듈도 교체해야 합니다.
Q2: PSM-15 입력에 권장되는 AC 리액터(A81L-0001-0123)의 목적은 무엇입니까?
AC 리액터(라인 리액터라고도 함)는 시설 전원 공급 장치와 PSM-15의 3상 입력 단자 사이에 설치됩니다.
두 가지 목적을 수행합니다. 시동 시 DC 버스 사전 충전 단계 동안 전류 상승 속도를 제한하여 PSM의 정류기 다이오드와 시설 전력선에 대한 돌입 전류 스트레스를 줄입니다. 또한 PSM의 정류기 회로가 시설 전력 시스템으로 다시 주입할 수 있는 고조파 왜곡을 감쇠시킵니다.
전력 품질 요구 사항이 엄격하거나 PSM이 민감한 장비와 전력 피드를 공유하는 시설에서는 리액터가 선택 사항이 아니라 드라이브 시스템과 시설 전기 인프라 모두를 보호하는 것입니다.
Q3: PSM-15가 AL01을 표시할 때 전체 모듈을 교체해야 합니까, 아니면 오류를 더 구체적으로 진단할 수 있습니까?
PSM-15 클래스의 경우 AL01은 메인 회로 입력 과전류를 나타냅니다. 정류기 섹션으로 흐르는 3상 AC 전류가 보호 임계값을 초과했습니다. PSM의 내부 정류기 또는 트랜지스터 모듈이 고장났다고 결론 내리기 전에 다음을 확인하십시오. PSM 입력 단자의 3상 공급 전압(전압 불균형 또는 공급 전압 강하는 겉보기 과전류를 유발할 수 있음), 입력 라인 퓨즈, 장착된 경우 AC 리액터(리액터의 개방 위상 조건은 심각한 공급 불균형을 유발함) 및 오류가 특정 작동 이벤트(스핀들 시작, 동시 다축 가속)와 상관 관계가 있는지 확인하십시오.
과부하 시에만 발생하는 오류는 마진이 적은 트랜지스터 모듈을 나타낼 수 있으며, 전원 켜기 시 즉시 발생하는 오류는 정류기 또는 사전 충전 회로 문제를 나타냅니다.
Q4: 17.5kW 출력 정격은 특정 기계 구성에 대한 PSM-15의 크기를 조정하는 데 어떻게 사용됩니까?
PSM-15의 17.5kW는 연속 정격입니다. 즉, 모듈이 열 한계를 초과하지 않고 연결된 모든 SVM 및 SPM 모듈에 동시에 전달할 수 있는 총 전력입니다.
주어진 기계에 PSM-15가 적합한지 확인하려면 연결된 모든 증폭기 모듈(서보 + 스핀들)의 정격 연속 전력을 합산하고, 동시 작동 계수(모든 축이 동시에 최대 정격 전력을 요구하는 경우는 드물다는 사실을 고려하여 일반적으로 0.7)를 적용하고, 이 수치가 17.5kW 미만인지 확인하십시오.
또한, 스핀들 증폭기 모터의 시동 시 또는 중절삭 중 피크 전류 수요가 해당 이벤트 기간 동안 PSM의 피크 전류 용량을 초과하지 않는지 확인하십시오.
Q5: PSM-15의 내부 또는 외부 팬이 고장 나면 기계에 어떤 영향을 미치며, 수리는 얼마나 긴급합니까?
팬 고장은 즉시 기계가 멈추기 때문에 긴급하게 처리해야 합니다. 그러나 남은 열 여유가 줄어들고 열 관련 차단까지의 시간이 예측 불가능해지기 때문입니다.
외부 팬이 멈추면 작동 중에 방열판 온도가 상승하여 AL03이 트리거되고 PSM이 트랜지스터 모듈을 보호하기 위해 차단됩니다.
시원한 주변 환경에서는 몇 분 또는 몇 시간이 걸릴 수 있습니다. 여름철 생산 환경에서 뜨거운 캐비닛의 경우 팬이 멈춘 후 몇 분 안에 발생할 수 있습니다. 내부 팬 고장도 제어 보드 온도에 유사한 영향을 미칩니다.
어떤 경우든 면밀한 모니터링 하에만 기계 작동을 계속하고 즉각적인 팬 교체를 계획하십시오. 팬 교체는 과열로 인한 고장으로 인해 필요할 수 있는 트랜지스터 모듈 교체에 비해 사소한 수리입니다.
