Fanuc 서버 전원 공급 모듈 A06B-6077-H111 A06B6077H111 AO6B-6O77-H111

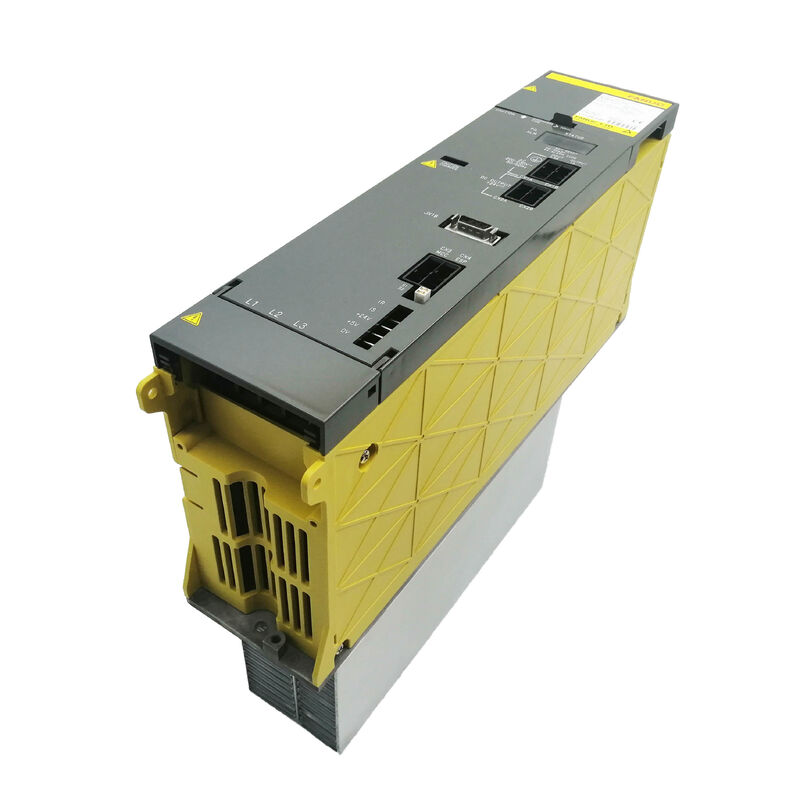

Fanuc A06B-6077-H111 | Alpha 전원 공급 장치 모듈 PSM-11 — 서보 전원 컨버터, 13.2kW, 200–230V AC 3상, 49A, 283–325V DC 버스

개요

Fanuc의 제품 분류에서 Fanuc A06B-6077-H111은 "서보 전원 컨버터"라는 명칭을 사용하며, 이 용어는 모듈의 엔지니어링 역할을 정확하게 포착합니다. 시설의 3상 AC 전원과 기계 축을 구동하는 서보 및 스핀들 증폭기 사이에 위치한 PSM-11은 모션 제어를 가능하게 하는 전력 변환을 수행합니다. 즉, 교류를 모든 알파 시리즈 SVM 및 SPM 모듈이 기계에서 사용하는 안정적인 283–325V 직류 버스 전압으로 정류하고 조절합니다.

Fanuc의 알파 드라이브 계층 구조에서 PSM-11은 A06B-6077 제품군에 속합니다. 이는 PSM-15부터 PSM-55까지를 포함하는 A06B-6087 시리즈보다 작은 두 가지 알파 전원 공급 장치 계열 중 더 작은 것입니다.

이 계열 구분은 외관상의 것이 아닙니다. A06B-6077 모듈은 결합된 드라이브 시스템의 전력 수요가 13.2kW 이내에 맞는 컴팩트하고 소형 공작 기계 구성에 맞춰 특별히 설계되었습니다.

소형 스핀들 모터(3.7kW 또는 5.5kW급)와 시리즈 0-D 또는 16/18/21 CNC를 실행하는 2~3개의 컴팩트 서보 축이 있는 기계는 PSM-11의 자연스러운 적용 사례입니다.

13.2kW 용량은 이 구성을 충분한 여유로 커버하며, 컴팩트한 모듈 형식(~2.26kg)은 이 기계 등급을 특징짓는 더 작은 전기 캐비닛에 적합합니다.

PSM-11은 더 큰 A06B-6087 PSM 모듈과 동일한 에너지 반환 메커니즘인 능동 전력 재생 기능을 포함합니다.

축이 감속될 때 모터 제동 에너지는 저항기에서 소모되는 대신 AC 전력으로 다시 변환되어 3상 전원으로 공급됩니다.

자주 위치 지정 사이클이 있는 소형 기계의 경우, 이러한 재생은 생산 교대 시간 동안 더 시원한 캐비닛과 시설 전원에서 더 낮은 에너지 소비를 의미합니다.

대안인 A06B-6081 시리즈의 PSMR 유형은 별도의 외부 방전 저항기 장치가 필요합니다. PSM-11은 이러한 필요성을 완전히 제거합니다.

PSM-11을 알파 계열의 다른 모듈과 구별하는 한 가지 사양은 외부 강제 냉각 요구 사항입니다.

Fanuc의 공식 알파 시스템 문서에는 PSM-11이 훨씬 더 큰 PSM-45와 함께 외부 강제 공기가 필요한 모듈로 명시적으로 그룹화되어 있습니다.

13.2kW, ~2.26kg 모듈의 경우 이는 예상치 못한 것일 수 있습니다. 이는 150mm 폭의 A06B-6087 모듈의 자체적인 방열판 및 팬 배열을 수용하지 않는 PSM-11의 컴팩트 하우징 설계를 반영합니다.

설치는 PSM-11의 방열판 표면에 직접적인 공기 흐름을 제공해야 합니다. 최대 부하에서 자연적인 캐비닛 대류에만 의존하면 AL03 방열판 과열 차단으로 이어질 것입니다.

주요 사양

서보 전원 컨버터 — 알파 드라이브 체인에서의 역할 이해

알파 드라이브 시스템의 아키텍처에서 전력은 시설 전원 → PSM → DC 버스 → SVM/SPM 증폭기 → 모터로 흐릅니다. 이 체인에서 PSM-11의 역할은 AC-DC 변환 단계입니다.

모터 속도나 위치를 제어하지는 않습니다. 이는 다운스트림의 SVM 및 SPM 모듈의 책임입니다. PSM-11은 모든 다운스트림 모듈이 의존하는 DC 버스를 규제된 전압으로 유지하고, 가속 또는 절단 부하가 평균 이상으로 급증할 때 해당 모듈이 필요로 하는 순간 전류를 공급합니다.

DC 버스 규제의 품질은 다운스트림 증폭기 성능에 직접적인 영향을 미칩니다.

283–325V 창을 벗어나는 버스 전압 변동(공급 전류 부족으로 인한 전압 강하 또는 재생 에너지가 반환되는 속도보다 빠르게 도착하여 발생하는 과도 현상)은 기계를 정지시키는 드라이브 경보를 발생시킵니다.

PSM-11의 제어 회로는 버스 전압을 지속적으로 모니터링하고 정류기의 듀티 사이클을 조정하여 버스를 사양 내로 유지하며, 서보 루프 품질이 요구하는 안정적인 공급 레일을 제공합니다.

200V에서 49A 정격 AC 입력은 약 13kW의 실제 입력 전력에 해당하며, 변환 손실을 고려한 후 13.2kW 정격 DC 출력과 거의 일치합니다. 입력과 출력 간의 이러한 긴밀한 관계는 모듈의 열 효율을 정의합니다. 입력 전력의 대부분은 실제로 DC 버스에 도달하며, 작은 부분은 스위칭 구성 요소에서 열로 변환됩니다.

A06B-6077 대 A06B-6087 — 두 개의 알파 계열, 하나의 버스 개념

A06B-6077(PSM-5.5 및 PSM-11) 및 A06B-6087(PSM-15 ~ PSM-55) 계열은 모두 동일한 283–325V DC 버스 출력을 생성하고 동일한 능동 재생 원리를 사용합니다. 차이점은 전력 수준, 물리적 형식 및 호환되는 보드 사양에 있습니다.

PSM-11은 동일한 캐비닛 슬롯에서 PSM-15를 직접 대체할 수 없습니다. 물리적 하우징 치수와 DC 버스 연결 배열이 다릅니다.

각 계열은 자체 내부 보드를 가지고 있으며(A06B-6077은 A16B-2202-0461/A16B-2202-0420 사용, A06B-6087 PSM-15는 A20B-1006-0470/A16B-2202-042x 사용) 이들은 상호 교환할 수 없습니다.

그러나 다운스트림 SVM 및 SPM 증폭기 모듈은 두 계열의 DC 버스 전원과 호환됩니다. PSM-11 버스에서 전류를 끌어오는 SVM 모듈과 PSM-26 버스에서 전류를 끌어오는 SVM 모듈은 모두 동일한 규제된 283–325V를 보며 증폭기 관점에서 동일하게 작동합니다.

누설 감지 및 경보 참조

PSM-11에는 연결된 모터 출력 배선의 접지 오류 조건을 모니터링하는 누설 감지 회로가 포함되어 있습니다. 이는 완전한 고장이 발생하기 전에 권선 절연 저하에 대한 조기 경고를 제공합니다. PSM-11 전면 패널 디스플레이의 주요 경보 코드:

AL01— 주 전력 모듈의 과전류(PSM-11 등급의 IPM 고장 — AL01이 AC 입력 과전류를 의미하는 PSM-15 이상과 다름에 유의).

AL02— 제어 회로 팬 정지. 계속 작동하기 전에 내부 팬(A90L-0001-0422)을 교체하십시오.

AL04— DC 링크 전압 강하. 다운스트림 증폭기 모듈 및 버스 연결을 확인하십시오.

AL05— DC 버스 사전 충전 불완전. 모듈 내의 사전 충전 회로를 검사하십시오.

자주 묻는 질문

Q1: PSM-11이 외부 강제 냉각을 필요로 하는 경우, 기계 캐비닛에 필요한 최소 공기 흐름 배열은 무엇입니까?

Fanuc의 알파 시리즈 설치 설명서(B-65162)에는 각 PSM 유형에 필요한 공기 흐름이 명시되어 있습니다. PSM-11의 경우, 필수 요구 사항은 외부의 시원한 공기(재순환되는 캐비닛 공기가 아닌)가 모듈의 방열판 표면을 가로질러 흐르도록 하는 것입니다.

방열판 면에 외부 공기를 직접 공급하도록 장착된 전용 소형 축류 팬 또는 캐비닛 외부에서 PSM-11의 방열판 영역을 통해 강제 공기 흐름 경로를 갖는 캐비닛 설계는 이 요구 사항을 충족합니다.

필요한 공기 흐름량은 방열판의 열 저항과 49A 입력에서의 열 발생에 의해 결정됩니다. B-65162 설명서에는 정확한 팬 유형과 최소 공기 흐름 속도가 명시되어 있습니다.

Q2: A06B-6077-H111이 원래 알파 SVM 모듈 대신 알파 i 시리즈 증폭기(A06B-6114 SVM)를 전원으로 공급할 수 있습니까?

아니요. 알파 세대 PSM(A06B-6077 및 A06B-6087)과 알파 i 세대 aiPS(A06B-6110 및 A06B-6140)는 아키텍처적으로 분리되어 있습니다.

DC 버스 전압은 유사하지만, PSM과 다운스트림 증폭기 간의 제어 전력 분배, 버스 바 하드웨어 및 통신 아키텍처는 각 세대에 특화되어 있습니다.

알파 i (A06B-6114) SVM 모듈은 알파 i aiPS (A06B-6110/6140 시리즈) 전원 공급 장치가 필요합니다.

A06B-6114 SVM을 PSM-11 버스에 연결하는 것은 지원되는 구성이 아닙니다.

Q3: 기계 작동 중 PSM-11에 외부 강제 공기 냉각을 생략했을 때의 결과는 무엇입니까?

외부 강제 공기 냉각이 없으면 PSM-11 방열판 온도는 지속적인 작동 중에 상승합니다. 상승 속도는 주변 캐비닛 온도와 실제 부하 수준에 따라 달라집니다.

전용 PSM-11 냉각이 없는 캐비닛에서 13.2kW의 전체 출력을 사용할 경우 결국 AL03(방열판 과열)이 발생합니다. 모듈은 IPM 트랜지스터를 보호하기 위해 차단됩니다.

감소된 부하에서는 방열판이 더 오래 AL03 임계값 아래에 유지될 수 있지만, 열 여유가 줄어들고 주변 온도 상승이 이를 넘어서게 할 수 있습니다. 이는 생산에 있어 신뢰할 수 없는 상황입니다. 외부 냉각은 필수이며 선택 사항이 아닙니다.

Q4: PSM-11은 시리즈 0-C 및 0-D 제어와 호환되는 것으로 나열되어 있습니다. 0i 및 16i/18i 제어도 지원합니까?

예. A06B-6077-H111은 알파 드라이브 시스템을 사용하는 0i-A 제어 계열뿐만 아니라 시리즈 16(A/B), 18(A/B) 및 21(A/B) 제어와도 호환됩니다.

0-C 및 0-D 호환성은 알파 드라이브 아키텍처를 사용한 Fanuc 라인업의 가장 초기 디지털 서보 제어를 반영합니다.

PSM-11은 이러한 모든 제어 세대에 걸쳐 컴팩트한 알파 드라이브 시스템의 전원 공급 장치로 계속 사용됩니다.

Q5: 교체용 A06B-6077-H111을 장착한 후 모듈이 올바르게 작동하는지 확인하는 검사는 무엇입니까?

기계를 켜고 PSM-11의 전면 패널 표시등을 관찰하십시오. 정상 작동 시 DC 버스 사전 충전이 완료된 후 전원이 공급된 몇 초 내에 안정적인 상태 표시가 나타나야 합니다. PSM 디스플레이 또는 CNC의 서보 경보 화면에 경보가 나타나지 않는지 확인하십시오.

SVM 모듈 상태 표시에서 예상대로 DC 버스 전압이 나타나는지 확인하십시오. 모든 상태 표시등이 정상인 경우, 각 축을 느린 수동 조그로 실행하여 서보 루프 작동을 확인한 후 기계를 자동 사이클로 되돌리십시오.

교체 전 경보 코드를 기록하고 재발하지 않는지 확인하십시오.
