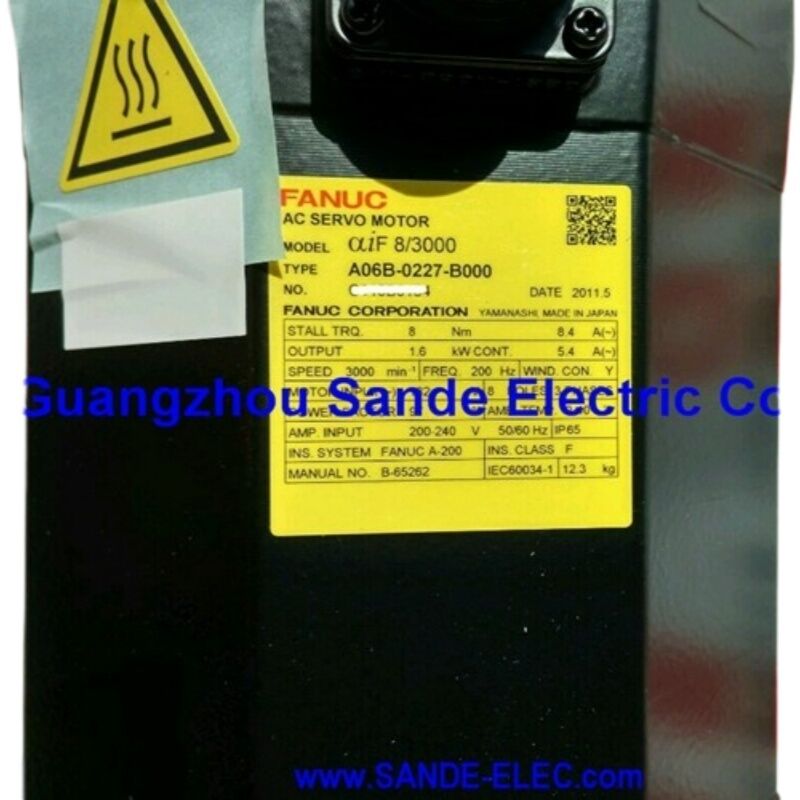

GE Fanuc A06B-0227-B000 AC 세르보 모터 αiF 8/3000, 테이퍼 샤프트, A1000 절대, 브레이크 없이

제품 개요

부문 번호:A06B-0227-B000

또한 검색:A06B0227B000, GE Fanuc A06B-0227-B000, FANUC A06B0227B000

모터 모델:αiF 8/3000 (알파 iF 8/3000)

브랜드:GE Fanuc / Fanuc

분류:Fanuc Alpha iF 시리즈 AC 브러쉬리스 서보 모터 ∙ 8 Nm 스탠 토크, 1.6 kW, 3,000 rpm, 키와 함께 톱 샤프트, 브레이크 없이, Alpha i A1000 절대 펄스 코더, IP65

기술 사양

GE FANUC ∙ 부품 번호 뒤에 있는 브랜드

일부 소싱 혼란은GE Fanuc이 모터에 대한 명칭: GE Fanuc는 주로 북미 CNC 및 자동화 시장에서 활동 한 General Electric과 Fanuc Ltd. 사이의 공동 기업이었습니다.A06B-0227-B000을 포함한 GE Fanuc 브랜드로 생산된 모터는 Fanuc 브랜드와 동일합니다.같은 모터 보디, 같은 인코더, 같은 전기 특성, 같은 증폭기 호환성GE Fanuc 이름표는 단순히 특정 시장에서 판매된 상품의 상업적 조정을 반영합니다..

유지보수 및 공급 목적으로 GE Fanuc A06B-0227-B000로 지정된 모터와 Fanuc A06B-0227-B000로 지정된 모터는 동일한 물리적인 부품이며 동일한 증폭기와 호환됩니다.그리고 라벨에 표시된 브랜드 이름과 상관없이 동일한 대체 모터로 교체할 수 있습니다..

3,000 RPM에서 8 뉴턴 미터

에8Nm 정지 토크그리고1.6kW연속적인 명산 출력, αiF 8/3000은 Fanuc αiF 세르보 모터 제품군에서 진정으로 생산적인 위치를 차지합니다. 그것은 가족에서 가장 작은 모터가 아니며 가장 크지도 않습니다.그것은 현실적인 절단 부하에서 중간 크기의 기계 도구 공급 축을 구동하기 위해 토크 출력이 충분히 상당한 지점에 위치, 3,000 rpm 천장과 콤팩트 프레임은 엔진을 물리적으로 관리 할 수 있으며 시스템 비용은 합리적입니다.

90%의 기계적 효율을 가진 10mm 피치 볼 스크루에서, 8 Nm는 대략 4.5 kN의 연속적인 축적 추진력을 유지합니다.그것은 전형적인 막 주름을 처리하는 중간 CNC 회전 센터의 X 축과 Z 축의 부하를 포함한다., 콤팩트한 수직 가공 센터의 테이블 드라이브 및 광범위한 중형 생산 기계의 공급 축.6 kW 연속 출력은 열 과부하없이 지속적인 절단 통행에 대한 전력 예산을 제공합니다., 심지어는 높은 작업 주기의 생산 환경에서.

의토크 상수 0.95 Nm/A이 모터는 프레임 크기에 비해 효율적인 전자기 설계를 반영하는 1 amp에 1 Nm에 가까운 정지 전류를 생성합니다.로터 관성 0.00257 kg·m2더 무거운 로터의 느린 속도 없이 서보 루프 수정에 빠르게 반응할 수 있을 만큼 모터의 동적 특성을 ∼ 낮게 설정합니다.모터가 단축 고속 가로 이동의 급격한 가속 요구에 의해 불안정하지 않도록 충분히 높습니다.이 두 숫자는 축 동적 성능을 설계하거나 문제 해결하는 서보 시스템 엔지니어에게 중요합니다.

키가 있는 톱니 셰프트

모든 A06B-0227-B000 선박은정밀 밀링 톱니 셰프트, 가공된 키웨이.이 결합 인터페이스는 Fanuc 모터 세대의 수십 년 동안 기계 도구 서보 모터에 대한 기본 였습니다.

톱니 기하학은 톱니 설치 중에 자동 자중심 효과를 만듭니다. 톱니 끝에 있는 톱니 볼트를 사용하여 톱니 톱니가 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니나브 구멍과 샤프트 사이의 피침형 접촉은 자동으로 모터 샤프트 축에 동심적으로 나브를 정렬합니다.반짝이는 것도 없고, 류너우트 측정도 없고, 반복적인 조정도 없습니다.CNC 축에서 모터와 나사 정렬이 다음 오류와 표면 완성 품질에 직접적으로 영향을 미치는 경우, 이 반복 가능한 결합 기하학은 직선 샤프트 설계에 비해 약간 더 복잡한 설치 절차에 가치가 있습니다.

맞먹는 키웨이의 키는 긍정적인 기계적 참여를 통해 토크를 전달합니다. 8Nm의 스탠드 토크에서키는 부담의 용량 내에서 편리합니다. 8Nm가 구조적 이유로 필요하기 때문에 키웨이가 없습니다., 하지만 톱 + 키의 조합은 역부하, 진동,장시간 사용 기간 동안 순전히 마찰로 고정된 접착기에 영향을 줄 수 있는 마찰이나 점진적인 느슨화의 위험이 없는 열순환.

교체 목적으로, 기계의 드라이브 메커니즘에 이미 허브는 이미이 톱니 기하학에 일치합니다. 적절한 기어 당기는 것으로 제거톱니 표면의 팽창이나 손상을 검사합니다., 새로운 모터를 장착 하 고, 스펙트럼에 따라 토크로 당부 된 당부 볼트와 함께 허브를 다시 설치. 축 결합 기하학은 재조정없이 장애 전 상태로 돌아갑니다.

알파 i A1000 절대적 인코더

의알파 i A1000 펄스 코더Fanuc αiS 및 αiF 모터 패밀리 전체의 표준 절대 인코더이며, A06B-0227-B000에 대한 작동 영향은 A1000을 장착한 다른 모터와 동일합니다.축 좌표는 모든 CNC 전원 작동에서 즉시 알려집니다..

다중 회전 샤프트 위치는 Fanuc αi 시리즈 servo 증폭기의 백업 배터리에서 전원을 끄는 방식으로 유지됩니다. CNC가 전환 시작에서 E-STOP 복구 후 밤새 잠잠한 후 A1000 인코더가 장착된 모든 축이 즉시 위치를 보고합니다.기계는 자동 모드에 들어가서 작동할 준비가 되어 있습니다. 감독된 참조-귀환 경로가 없습니다.

각 축이 여러 개인 CNC 기계가 작동하는 생산 시설에서이 운영 특성은 실제 시간 절감으로 번역됩니다. 모든 교대와 모든 작업 날에 축적됩니다.그리고 알람이나 전원 이벤트에 프로그램 중간에 중지하는 기계에 대한 절대적 인 코더는 축이 멈춘 위치에서 정확히 재개한다는 것을 의미합니다복구 후 어디에 있는지 모르는 축에서 폐기 된 부품이 없습니다..

A1000은1,000회전당 1000 펄스. 10mm 핑스볼 스크루에서, 각 카운트는 Fanuc CNC가 위치 루프를 닫는 해상도에 해당되는 10 나노미터의 선형 이동에 해당합니다.이것은 현대 CNC 가공 센터가 달성하도록 구축 된 차원 정확성과 표면 완성 품질을 뒷받침합니다..

배터리 유지보수백업 배터리는 αiSV 서보 증폭기에 있고 모터에는 없습니다. Fanuc CNC가 배터리 부하 경보를 발산하면 교체합니다. 완전히 고갈된 배터리는 다회 카운터를 재설정합니다.기계 좌표 시스템을 복원하기 위해 일회성 축 재 참조를 요구합니다. 적절한 배터리 유지 보수로 예방 할 수 있습니다..

브레이크 없이 Servolock이 올바른 해결책일 때

의B000 지명이 모터는 전기 자기 브레이크를 가지고 있지 않습니다. 수평 축의 압도적인 대다수에서이것은 정확하고 적절한 사양입니다..

αiSV 증폭기가 활성화되고 서보 루프가 닫히면, A1000 인코더는 위치 1을 보고합니다.0001000 회전 당 계산하는 동안 증폭기는 명령 축 각도에 지속적으로 수정합니다.정지 상태의 축 위치는 운동 중에 축 위치와 동일한 정확도로 유지됩니다. Servolock은 저하된 유지 모드가 아니라 움직임을 지배하는 동일한 폐쇄 루프 제어입니다.수평 축에서, 이 잡는 것은 신뢰할 수 있고 정확하며 추가 하드웨어가 필요하지 않습니다.

브레이크가 없는 구성이 엔진 바디를 동급 브레이크가 있는 버전에 비해 가볍고 짧게 만듭니다.브레이크 공급 회로와 관련된 릴레이 논리를 제거함으로써 기계의 전기 패널을 단순화합니다., 그리고 브레이크 디스크를 사용 시간을 축적하는 마모 구성 요소로 제거합니다.

한 축이 중력 부하를 운반하는 경우 ∼ 수직 펜 드라이브, 기울기 기기, 기울기 테이블 ∼ 세르보 잠금만 세르보 종료 시에는 충분하지 않으며 브레이크 모터가 필요합니다.A06B-0227 시리즈 내,B300수직 축 응용 용도에 대한 브레이크 대칭입니다. B000은 모든 확인 된 수평 축 응용 용도로 정확하고 확실하게 지정되었습니다..

A06B-0227 시리즈: 구성 참조

A06B-0227 시리즈의 모든 변종은 αiF 8/3000 모터 바디 8 Nm 스탠드, 1.6 kW, 3,000 rpm, A1000 절대 인코더를 공유합니다. 샤프트 유형, 브레이크 및 밀폐는 변종을 구별합니다.

B000는 수평 중축 CNC 응용 프로그램에서 가장 일반적인 구성입니다.#0100 밀폐된 변종높은 냉각 액체 환경에서는 IP67까지 업그레이드됩니다. 항상 교체 주문하기 전에 정확한 원래 모터 구성을 확인합니다.

증폭기와 CNC 시스템 호환성

A06B-0227-B000은Fanuc αi 시리즈의 서보 증폭기 (αiSV)이 모터의 현재 클래스에 대한 특정 드라이브 캐비닛 구성에 따라 αiSV 20 또는 αiSV 40 모듈. 호환되는 CNC 플랫폼에는Fanuc 시리즈 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, 32i.

모터는 다른 시리즈 인코더 프로토콜을 사용하는 원래 α (i 이외의) 시리즈 증폭기와 또는 Fanuc β 시리즈 드라이브와 호환되지 않습니다. 교체 장치를 장착 한 후CNC 축의 매개 변수가 αiF 8/3000 모터 타입 사양과 일치하는지 확인합니다, 최대 회전 속도, 전류 제한 기계가 생산으로 돌아가기 전에

전형적 사용법

중형 CNC 가공센터 주식축.X, Y, Z 테이블, седло,수직 및 수평 가공 센터에 있는 스핀드 헤드 드라이브에서 8Nm의 스탠드 토크가 중간 크기의 생산 기계의 결합 축 질량과 절단 힘 요구 사항을 처리합니다..

CNC 턴 센터 캐리 및 크로스 슬라이드 드라이브Z축의 캐리 및 X축의 크로스 슬라이드 드라이브는 전형적인 생산 회전 부하를 처리하는 중형 CNC 회전 센터에서,αiF 8/3000은 기계의 작업 조각 범위 전체에 생산적인 공급 속도를 위한 토크와 속도를 제공합니다..

다자 축 가공 센터 2차 축 드라이브B축 회전동력, 보조 선형축 및 2차 위치화 메커니즘은 8Nm 토크 클래스가 2차 축 부하 예산과 올바르게 일치하는 다자축 가공 센터에서 작동한다.

Fanuc 제어 자동화 및 취급 장비Fanuc 제어 자동화 플랫폼, 부품 전송 시스템,그리고 αiSV/αiF 8/3000 조합이 절대적 위치 유지와 함께 신뢰할 수 있는 폐쇄 루프 서보 성능을 제공하는 통합 기계 단위.

FAQ

Q1: 이 부품 번호에 대해 "GE Fanuc"로 표시 된 모터와 "Fanuc"로 표시 된 모터 사이에 차이가 있습니까?

기능적 차이가 없습니다. GE Fanuc는 Fanuc 제품이 한동안 북미 시장에서 판매된 상업 공동기업 이름이었습니다.엔진은 Fanuc에서 같은 사양에 따라 제조됩니다. 이름판에 표시된 브랜드 이름과 상관없이GE Fanuc A06B-0227-B000과 Fanuc A06B-0227-B000은 동일한 모터이며, 동일한 증폭기와 호환되며, 서로 교체할 수 있습니다.

Q2: 이 모터는 모든 CNC 전원 순환 후에 홈링을 요구합니까?

아니,알파 i A1000는 일련의 절대적 인코더입니다.Fanuc αiSV 서보 증폭기의 백업 배터리에서 전원을 끄면 다중 회전 위치를 유지합니다.축 좌표는 아무런 참조-귀환 움직임 없이 즉시 사용할 수 있습니다.. 유일한 예외는 백업 배터리가 완전히 고갈되면 멀티 턴 카운터를 다시 설정합니다. CNC가 배터리 낮은 알람을 발산하면 즉시 배터리를 교체하십시오.

Q3: IP67 밀폐 버전 (#0100) 이 기본 B000 대신 언제 지정되어야 합니까?

기지A06B-0227-B000 IP65- 방향화된 물 제트에 대한 보호#0100 변종 업그레이드 IP67- 일시적 침수 방지: 모터가 냉각 액체의 직접 홍수, 고압 냉각 액체의 스프레이 충돌에 노출 된 위치에 장착되면 IP67 변수를 지정하십시오.또는 모터 장착 부위에 냉각 액체의 축적표준 보호 패널 위치에서 직접 절단 구역에서 멀리 설치 된 모터에게는 IP65이 충분합니다.

Q4: A06B-0227-B000에 어떤 증폭기 모듈이 필요하며 어떤 CNC 시스템이 지원합니까?

엔진은Fanuc αi 시리즈 서보 증폭기 (αiSV)∙ 특정 αiSV 전류 등급은 8 Nm / 8로 기계의 드라이브 캐비닛 문서에서 확인되어야 합니다.이 모터의 스탠드 전류는 αiSV 제품 라인의 중간 범위에 위치합니다.호환되는 CNC 플랫폼은Fanuc 시리즈 0i-D, 0i-F, 16i, 18i, 21i, 30i, 31i이 모터는 다른 인코더 인터페이스 프로토콜을 사용하는 원래 α 시리즈 (non-i) SVU 증폭기와 호환되지 않습니다.

Q5: 같은 기계에서 B000 (브레이크가 없고, 톱니 셰프트) 는 B300 (24V 브레이크, 톱니 셰프트) 를 대체할 수 있습니까?
