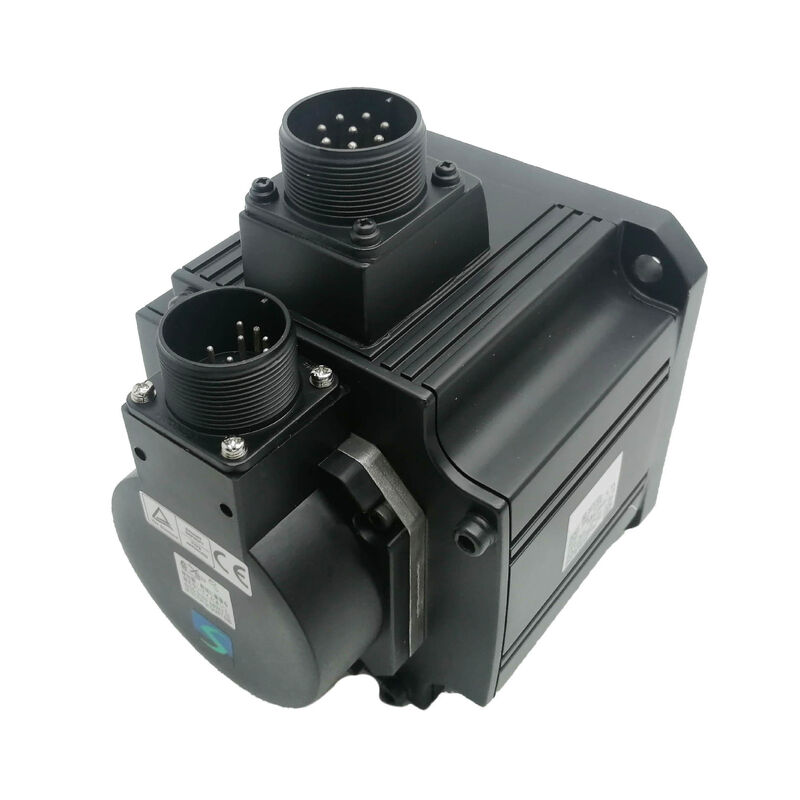

미쓰비시 HC-SF81 AC 서보 모터
HC-SF 시리즈 850W 고토크 저속 모터는 중간 회전 속도에서 상당한 토크를 요구하는 애플리케이션을 위해 설계되었습니다.
속도가 아닌 토크를 중심으로 설계
미쓰비시 HC-SF81 서보 모터는 저속 샤프트 회전에서 고토크를 발휘하도록 특별히 설계되어, 회전 속도보다 회전력이 더 중요한 CNC 및 자동화 애플리케이션에 이상적입니다.
이 850W 정격 출력 모터는 1,000 RPM에서 약 8.1 Nm의 토크를 제공하며, 이는 2,000 또는 3,000 RPM에서 작동하는 유사 모터보다 훨씬 높습니다. 출력 샤프트는 φ24mm의 매끄러운 원통형 디자인과 110mm 직경의 플랜지를 특징으로 하며, 3상 AC 107V 및 정격 전류 5.1A에서 작동합니다. 이 비환기 모터는 자연 대류 냉각을 사용하며 전자 브레이크는 포함되어 있지 않습니다.
기술 사양
| 매개변수 |
값 |
| 정격 출력 |
850W (0.85 kW) |
| 정격 속도 |
1,000 RPM |
| 정격 토크 |
~8.1 Nm |
| 정격 전류 |
5.1 A |
| 공급 전압 |
3상 AC 107V |
| 샤프트 유형 |
매끄러운 직선 샤프트, φ24 mm |
| 센터링 직경 |
φ110 mm |
| 플랜지 크기 |
130 × 130 mm |
| 전자 브레이크 |
미포함 |
| 냉각 방식 |
자연 대류 (비환기) |
| 케이블 출력 |
전면 (전원 + 엔코더) |
| 모터 시리즈 |
HC-SF (중관성, 중용량) |
| 호환 드라이브 |
MR-J2 시리즈 |
| 주변 작동 온도 |
0 ~ +40°C |
1,000 RPM에서의 애플리케이션 장점
HC-SF81의 1,000 RPM 정격 속도는 고속 동급 모터보다 와트당 훨씬 더 많은 토크를 제공하여 많은 애플리케이션에서 감속 기어박스의 필요성을 없애줍니다. 이 직접 커플링 방식은 백래시를 줄이고 동적 응답을 개선하며 유지보수를 단순화합니다.
이상적인 애플리케이션:
- 높은 부하 관성을 가진 회전 테이블 및 인덱싱 헤드
- 중장비 머시닝 센터의 수평 이송 축
- 권선 및 장력 제어 시스템
- 저속에서 안정적인 풀링이 필요한 컨베이어 및 핸들링 장비
드라이브 호환성 및 엔코더 시스템
HC-SF81은 아날로그 OBA 엔코더를 사용하며 MR-J2 시리즈 서보 앰프와 함께 사용하도록 특별히 설계되었습니다. 이 엔코더 아키텍처는 최신 MR-J2S, MR-J3 및 MR-J4 앰프에 사용되는 디지털 시리얼 엔코더와 다르므로, 드라이브 시스템을 변경하지 않고는 최신 모터 변형으로 직접 교체할 수 없습니다.
설치 요구 사항
최적의 열 관리를 위해 250 × 250 × 12 mm 알루미늄 장착 플레이트 또는 동등한 열 질량에 설치하십시오. 매끄러운 샤프트 디자인은 토크 전달을 위해 커플링 클램핑 힘에 의존합니다. 빈번한 양방향 토크 반전 또는 축 하중이 있는 애플리케이션의 경우 키 샤프트 변형을 고려하십시오.
자주 묻는 질문
HC-SF81은 HC-SFS81 또는 유사 변형과 어떻게 다릅니까?
HC-SF 시리즈는 MR-J2 드라이브용 아날로그 OBA 엔코더를 사용하며, HC-SFS 변형은 MR-J2S 드라이브용 17비트 절대 디지털 엔코더를 특징으로 합니다. 이들은 상호 교환할 수 없으며, HC-SF81은 더 낮은 속도에서 더 높은 토크 출력을 발휘합니다.
HC-SF81을 기어박스 없이 사용할 수 있습니까?
예, 모터의 1,000 RPM 정격 속도와 높은 토크 출력은 중간 속도 부하에 직접 커플링할 수 있어 기계적 복잡성을 줄이고 기어박스 백래시를 제거합니다.
HC-SF81에 홀딩 브레이크가 포함되어 있습니까?
아니요, 이 변형에는 전자 브레이크가 없습니다. 전원 차단 시 위치 유지가 필요한 수직 축의 경우 브레이크가 장착된 HC-SF81B 버전을 선택하십시오.
새로운 기계 설계를 위한 최신 동급 모델은 무엇입니까?
미쓰비시의 최신 동급 모델은 MELSERVO J4 시리즈의 HG-SR81로, 1,000 RPM에서 850W 출력과 8.1 Nm 토크, 22비트 절대 엔코더, IP67 보호 기능을 제공하며 MR-J4 앰프와 함께 사용됩니다.
일반적인 고장 문제는 무엇입니까?
아날로그 OBA 엔코더 성능 저하와 베어링 마모가 가장 흔합니다. 모터는 자연 대류 냉각에 의존하므로 적절한 장착을 통한 열 관리가 중요합니다.
미쓰비시 HC-SF81은 레거시 서보 모터입니다. 주문 전에 기존 기계 문서와 드라이브 호환성, 샤프트 유형, 엔코더 프로토콜 및 장착 사양을 확인하십시오.
