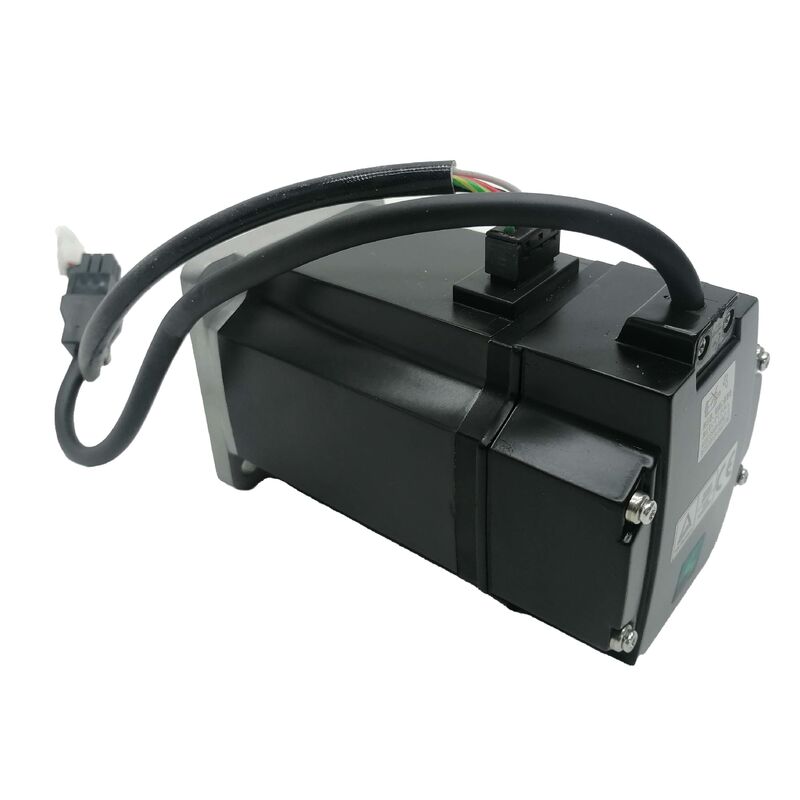

새로운 Mitsubishi HC-MFS23 — 고속 정밀 자동화 드라이브용 저관성 소형 AC 서보 모터

MITSUBISHI ELECTRIC · AC 서보 모터 · HC-MFS 시리즈 · 신품

이 모터는 무엇인가

Mitsubishi HC-MFS23은 Mitsubishi Electric의 HC-MFS 시리즈에 속하는 200W 저관성 브러시리스 AC 서보 모터입니다. 이 모터는 빠른 가속, 정밀한 위치 정확도 및 안정적인 연속 작동 성능이 핵심 요구 사항인 정밀 자동화 애플리케이션을 위해 제작된 컴팩트하고 응답성이 뛰어난 서보 모터 라인입니다.

이 목록은신품입니다. 재정비된 제품, 리퍼비시 제품, 재생 코어가 아닙니다. 원래 공장 상태의 새 모터로, 베어링, 엔코더 및 권선이 작동 부하 또는 열 순환을 경험한 적이 없습니다. HC-MFS 시리즈와 같이 확립된 플랫폼에서는 이 구분이 생각보다 중요합니다. 이 모터의 설치 기반은 크고 노후화되고 있으며, 교체 시장은 이러한 현실을 반영합니다. 신품과 재생 옵션이 매우 다른 위험 프로필로 공급망에서 공존합니다. 신품은 실제로 받는 상태에 대한 불확실성을 제거합니다.

HC-MFS23은 MELSERVO 플랫폼 내 Mitsubishi의 MR-J2S 시리즈 서보 앰프와 기본적으로 통합됩니다. 이 모터가 설계된 드라이브 생태계입니다. 이러한 기본 호환성은 앰프와 모터가 처음부터 함께 작동함을 의미합니다. 일치하는 엔코더 인터페이스, 일치하는 매개변수 기본값 및 모터의 알려진 특성을 시작점으로 사용하는 드라이브 측 자동 튜닝입니다.

주요 사양

HC-MFS 시리즈: 빠르고 정확한 모션을 위해 설계됨

Mitsubishi의 서보 모터 라인업은 항상 관성 등급별로 세분화되었습니다. 모션 제어의 물리학은 관성 일치가 실제로 중요하기 때문입니다. HC-MFS 시리즈는 해당 스펙트럼의 저관성 끝에 위치하며, 이는 이 모터가 자동화 시스템에서 작동하는 방식에 영향을 미치는 의도적인 설계 선택입니다.

낮은 로터 관성은 모터가 빠르게 속도를 변경함을 의미합니다. 높은 충실도로 명령된 위치 프로파일을 추적하려는 서보 앰프의 경우, 저관성 로터는 가속 및 감속이 더 쉽습니다. 제어 루프는 오버슈트하거나 목표 주변에서 진동하지 않고 더 빠르게 보정을 적용할 수 있습니다. 분당 수십 또는 수백 번의 짧은 위치 이동을 완료하는 고주기 애플리케이션의 경우 처리량에 대한 누적 효과는 실제적이고 측정 가능합니다.

200W에서 HC-MFS23은 고토크 작업용이 아닙니다. 빠르고 정확하게 이동하고 정확하게 정지해야 하는 더 가벼운 부하에 적합한 민첩하고 정밀하며 응답성이 뛰어난 모터입니다. 이 프로파일은 광범위한 자동화 작업을 포함하며, HC-MFS 시리즈가 설계된 기계 등급에서 표준 사양이 된 이유를 설명합니다.

HC-MFS23의 성능을 정의하는 세 가지 특성:

빠른 동적 응답을 위한 저관성 로터. 슬림한 로터 설계는 회전 질량을 최소화하여 총 축 관성에 대한 모터의 기여도를 직접적으로 줄입니다. 이는 모터와 부하 간의 관성 비율을 개선하여 서보 앰프가 불안정 없이 더 높은 제어 루프 이득을 실행할 수 있도록 합니다. 더 높은 이득은 더 정밀한 위치 추적, 이동 후 더 빠른 안정화, 정속 이동 중 더 나은 외란 제거를 의미합니다. 이 모든 것은 정밀 자동화 장비에서 더 일관된 출력 품질로 이어집니다.

안정적인 위치 피드백을 위한 증분 엔코더. HC-MFS23은 MR-J2S 앰프의 피드백 인터페이스와 일치하는 증분 엔코더를 사용합니다. 엔코더는 앰프가 모든 작동 속도에서 위치 루프를 정확하게 닫는 데 필요한 고해상도 위치 데이터를 제공합니다. 엔코더 무결성은 생산에 중요한 교체에 신품이 선호되는 주요 이유 중 하나입니다. 수년간의 열 순환 및 진동을 경험한 엔코더는 공장 신품 엔코더가 갖지 못한 고장 위험을 안고 있습니다.

공간 제약적인 설치를 위한 컴팩트 프레임. HC-MFS23의 작은 물리적 풋프린트는 제한 사항이 아니라 설계와 함께 작동하는 모터 프레임 크기로 인해 엔지니어링 문제를 해결하는 데 도움이 되는 기능입니다.

MELSERVO 플랫폼 통합

HC-MFS23은 Mitsubishi의 MELSERVO 플랫폼인 MR-J2S 서보 앰프 시리즈용으로 설계되었습니다. 이 플랫폼은 HC-MFS 모터를 널리 사용되는 산업 사양으로 만든 세대입니다. MR-J2S 앰프는 전류 조절, 속도 루프, 위치 루프, 엔코더 처리 및 보호 기능을 포함한 모든 모터 제어 기능을 내부적으로 처리합니다. 기계의 모션 컨트롤러(Mitsubishi MELSEC PLC, 전용 모션 컨트롤러 또는 펄스 출력 기능이 있는 타사 시스템)는 위치 명령을 보냅니다. MR-J2S가 나머지를 처리합니다.

이를 기반으로 장비를 시동하거나 유지보수하는 모든 사람에게 MR-J2S 플랫폼의 몇 가지 측면을 이해하는 것이 중요합니다.

자동 튜닝. MR-J2S에는 부하 관성 비율을 추정하고 그에 따라 이득 매개변수를 조정하는 자동 튜닝 기능이 포함되어 있습니다. 모터 교체 후 실제 기계 부하가 연결된 상태에서 자동 튜닝 절차를 실행하면 실제 조립된 축 특성을 반영하는 조정된 매개변수 세트가 생성됩니다. 수동 이득 입력보다 더 안정적인 시동 기준입니다.

MR Configurator를 통한 매개변수 관리. 앰프 매개변수는 Mitsubishi의 MR Configurator 소프트웨어를 통해 읽기, 편집 및 백업됩니다. 각 축에 대한 현재 매개변수 백업을 유지하는 것은 이 도구를 사용하여 간단하며 모터 교체가 필요한 경우 다운타임 기간을 줄이는 가장 효과적인 방법입니다.

엔코더 케이블 사양. HC-MFS23 엔코더 인터페이스는 MR-J2S 앰프와 일치하는 특정 커넥터 및 케이블 유형을 사용합니다. 케이블 선택은 이 모터-앰프 조합에 대한 Mitsubishi의 케이블 사양을 따라야 합니다. 지정되지 않은 케이블을 사용하면 진단하기 어렵고 간헐적인 엔코더 신호 무결성 문제가 발생할 위험이 있습니다.

HC-MFS23이 지정되는 곳

저관성 프로파일과 컴팩트 프레임을 갖춘 200W 출력은 HC-MFS23을 잘 정의된 애플리케이션 범위에 배치합니다. 다음 장비 유형에 반복적으로 지정됩니다.

• 픽앤플레이스 장치 회전 및 선형 축 드라이브
• 소형 카르테시안 로봇 X 및 Y 축 위치 지정
• 정밀 디스펜싱 및 유체 적용 장비
• 라벨 부착기 및 인쇄 후 적용 등록 축
• 전자 조립 스테이션 서보 구동 공구
• 소형 컨베이어 인덱싱 및 위치 지정 드라이브
• 비전 유도 정렬 및 검사 스테이지 위치 지정
• 소형 포장 기계 등록 및 절단 드라이브
• 반도체 부품 취급 및 트레이 위치 지정
• 권선 및 코일 형성 장비 트래버스 축

HC-MFS 소싱 시 신품 상태가 중요한 이유

HC-MFS 시리즈는 서비스된 지 오래되어 교체 시장에는 모든 상태 스펙트럼에 걸친 장치가 있습니다. 각 범주가 실제로 무엇을 의미하는지 이해:

신품 (이 목록): 공장에서 제작되었으며 설치된 적이 없습니다. 베어링은 0시간, 엔코더는 원래 상태, 권선 절연은 작동 열 순환의 영향을 받지 않았습니다. 서비스 기록 불확실성이 없습니다. 이 모터가 장착될 기계가 생산을 운영하고 다운타임이 비싼 경우 올바른 선택입니다.

재생: 사용된 코어에서 재구축되었습니다. 품질은 재구축 프로세스에 전적으로 달려 있습니다. 특히 베어링이 교체되었는지, 엔코더가 테스트 및 검증되었는지, 배송 전에 사양에 대해 성능 테스트되었는지 여부입니다. 평판 좋은 센터에서 잘 문서화된 재구축은 합법적인 옵션입니다. 알 수 없는 출처의 문서화되지 않은 재구축은 그렇지 않습니다.

중고 / 탈거품: 폐기 또는 폐기된 기계에서 제거되었으며 상태는 알 수 없습니다. 다른 것이 없을 때만 적합하며 조기 고장 위험이 허용되는 경우입니다.

두 번째 고장(재설치 인건비, 기계 다운타임, 생산 손실)의 비용이 신품과 재생 제품 간의 가격 차이를 초과하는 모든 축의 경우, 신품 상태는 간단한 경제적 선택입니다.

교체 및 설치 참고 사항

전체 부품 번호를 일치시키십시오. 접미사 및 옵션 코드가 있는 HC-MFS23은 완전한 사양입니다. 고장난 모터의 명판에 기본 모델 번호 뒤에 추가 문자가 표시되는 경우, 해당 문자는 샤프트 유형, 커넥터 구성 또는 브레이크 옵션을 정의합니다. 기본 모델뿐만 아니라 전체 명판 지정과 일치하는 교체품을 소싱하십시오.

고장난 모터를 제거하기 전에 앰프 매개변수를 백업하십시오. 축별 매개변수는 MR-J2S 앰프에 저장됩니다. 위치 루프 이득, 속도 루프 이득, 가속 시간 상수, 인포지션 폭, 토크 제한 등은 특정 기계 및 축에 대해 설정됩니다. 분해 전에 MR Configurator를 사용하여 백업하십시오. 백업에서 복원하는 데 몇 분이 걸립니다. 처음부터 수동으로 재구성하는 데는 훨씬 더 오래 걸리며 축 성능에 영향을 미치는 매개변수 오류의 위험이 있습니다.

계획된 교체 시 엔코더 케이블을 검사하십시오. HC-MFS23 및 케이블 어셈블리가 수년 동안 서비스된 기계의 경우, 엔코더 케이블 절연 및 커넥터 접점은 모터와 동일한 연령입니다. 계획된 모터 교체 중 예방적 케이블 교체는 새 모터 설치 직후 케이블로 인한 엔코더 고장으로 인한 후속 다운타임 이벤트보다 비용이 적고 중단이 적습니다.

자동 작동 전에 수동 검증을 실행하십시오. 설치 및 매개변수 복원 후, 축을 저속으로 전체 이동 범위를 통해 수동으로 조그하십시오. 자동 사이클을 실행하기 전에 올바른 방향, 부드러운 움직임 및 엔코더 경보가 없는지 확인하십시오.

FAQ

Q1. Mitsubishi HC-MFS23은 어떤 서보 앰프와 호환됩니까?

HC-MFS23은 MELSERVO 플랫폼 내 Mitsubishi MR-J2S 시리즈 서보 앰프와 함께 사용하도록 설계되었습니다. 이 모터의 엔코더 인터페이스 및 커넥터 사양은 MR-J2S 앰프 제품군과 일치합니다. 설치 전에 기계의 전기 문서와 특정 앰프 모델 및 정격 출력을 확인하십시오.

Q2. 재생 제품에 비해 신품 HC-MFS23을 구매하는 실질적인 이점은 무엇입니까?

신품은 공장 출하 시 베어링, 엔코더 및 권선에 누적된 서비스 시간이나 마모가 없습니다. 재생 제품은 중고 코어에서 재구축됩니다. 품질은 재구축 범위와 재구축자의 표준에 따라 달라집니다. 두 번째 고장으로 인해 상당한 다운타임이 발생하는 생산 축의 경우, 신품 상태는 재생 제품이 갖는 서비스 기록 불확실성을 제거합니다.

Q3. HC-MFS23은 MR-J4 또는 MR-JE 시리즈와 같은 최신 Mitsubishi 서보 앰프와 호환됩니까?

HC-MFS23은 MR-J2S 앰프 세대와 일치하는 엔코더 인터페이스를 사용합니다. MR-J4 또는 MR-JE 앰프와의 호환성은 해당 드라이브에 적절한 엔코더 변환 또는 인터페이스 옵션을 사용할 수 있는지 여부에 따라 달라집니다. MR-J2S 앰프가 작동하는 기계의 경우, 해당 앰프에 대한 올바른 HC-MFS23을 소싱하는 것이 간단한 경로입니다. 세대 간 구성을 위해 Mitsubishi Electric의 호환성 문서를 참조하십시오.

Q4. HC-MFS23 교체품을 설치한 후 MR-J2S 앰프를 재구성해야 합니까?

MR-J2S 앰프에 저장된 축별 매개변수(이득, 제한, 가속 설정)는 모터 제거 전에 찍은 매개변수 백업에서 복원해야 합니다. 앰프는 모터에서 이러한 값을 자동으로 채우지 않습니다. 매개변수 복원 후, 재조립된 축에 적합한 이득 설정을 확인하기 위해 기계 부하가 연결된 상태에서 앰프의 자동 튜닝 절차를 실행하는 것이 좋습니다.

Q5. 모터 교체 후 기계를 생산에 복귀시키기 전에 무엇을 확인해야 합니까?

최신 백업에서 앰프 매개변수를 복원한 다음, 축을 저속으로 전체 이동 범위를 통해 수동으로 조그하십시오. 올바른 이동 방향, 부드러운 속도 및 엔코더 경보 부재를 확인하십시오. 자동 사이클 작동을 활성화하기 전에 양쪽 끝에서 소프트웨어 이동 제한 동작을 확인하십시오. 이 수동 점검을 성공적으로 완료한 후 자동 사이클 작동을 활성화하십시오.
