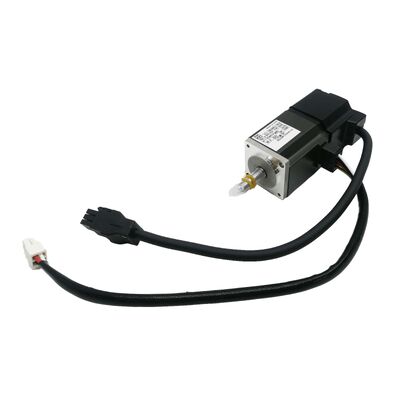

미쓰비시 HC-MFS13G1 AC 서보 모터
HC-MFS 시리즈 100W 기어 세르보 모터
정확 한 출력 으로 콤팩트 한 디자인
미쓰비시 HC-MFS13G1는 CNC 및 로봇 시스템에서 정밀한 위치 설정 작업을 위해 설계된 컴팩트하고 저출력 서보 모터입니다. 이 모터는 낮은 RPM에서 엄격한 속도 조절을 유지합니다.사냥 없이 반복되는 토크를 공급합니다., 공간이 제한되어 있는 좁은 축 집합체에 적합합니다.
미쓰비시의 MELSERVO J2S 라인업의 HC-MFS 시리즈 플랫폼에 구축 된 이 100W (0.1 kW) AC 브러시리스 서보 모터는 통합된 환속 헤드를 갖추고 있습니다. 기본 모터는 3,0의 등급 토크와 함께 000 RPM.32Nm
통합된 기어 헤드는 출력 토크를 곱하면서 샤프트 속도를 비례적으로 줄여 G1 변종을 낮은 속도에 제어된 고토크 회전을 필요로하는 응용 프로그램에 이상적으로 만듭니다.17비트 절대 인코더는 131,072 회전 당 펄스 피드백 해상도, 정확하고 반복 가능한 모션 컨트롤을 가능하게 합니다.
기술 사양
| 매개 변수 |
가치 |
| 가등식 출력 |
100W (0.1 kW) |
| 기본 모터 등급 속도 |
31000 RPM |
| 가속 모터 (모터) |
0.32 Nm |
| 가속 전류 |
0.85A |
| 공급 전압 |
3단계, 200V급 (105V 등급) |
| 엔코더 타입 |
17비트 절대 |
| 인코더 해상도 |
131,072 ppr |
| 기어 헤드 구성 |
집적된 절단장치 |
| 모터 시리즈 |
HC-MFS (중심 관성, 작은 용량) |
| 냉각 방법 |
자연 공류 |
| 보호 등급 |
IP65 |
| 호환 가능한 세르보 증폭기 |
MR-J2S 시리즈 |
| 환경 작동 온도 |
0~+40°C |
통합 변속기 머리 장점
통합된 환속 헤드는 토크 멀티플리케이터 역할을 합니다. 출력 샤프트 속도가 감소하면 사용 가능한 토크가 비례적으로 증가합니다.이 공장에서 만들어진 통합은 컴팩트 한 차원을 유지, 필드 결합 된 절감기에서 발생할 수있는 오차 문제를 제거하고 공간 제한된 기계 축 하우스에 설치를 단순화합니다.
HC-MFS 시리즈는 중간 관성 특성을 가지고 있으며, 속도 범위 전체에 예측 가능한 동적 반응을 제공합니다.이 균형 잡힌 성능은 로봇 관절 축에 적합합니다.X-Y 테이블 드라이브, 인덱싱 테이블 및 원활한 속도 추적이 필수적인 작은 공급 축 응용 프로그램.
드라이브 호환성 및 시스템 통합
HC-MFS13G1는 MR-J2S 시리즈 서보 증폭기와 함께 사용하도록 설계되었습니다. 17 비트 절대 인코더는 MR-J2S 드라이브와 원생적으로 통신합니다.백업 배터리가 설치되어 있을 때 전력 사이클을 통해 절대 위치 유지를 지원합니다..
참고: HC-MFS 시리즈는 Mitsubishi에 의해 중단되었으며 더 새로운 HF 및 HG 시리즈 모터가 그 뒤를 이었다. 기존 MR-J2S 제어 기계에 대한 후장 및 교체 응용 프로그램을 위해HC-MFS13G1은 여전히 올바른 호환 부품입니다..
응용 환경
IP65 등급은 먼지를 완전히 배제하고 유도 된 물 제트에 저항하여 대부분의 폐쇄 된 CNC 및 자동화 환경에 적합합니다.자연 공류 냉각은 냉각 팬 유지 보수를 제거, 고도로 사이클 된 응용 프로그램에서 잠재적 인 고장점을 줄입니다.
전형적인 응용 분야는 반도체 처리 장비, 의료 기기 조립, 작은 형식의 CNC 라우팅,그리고 로봇 조립 셀에서 콤팩트 서보 축이 꽉 차 있는 구성으로 쌓여 있습니다..
자주 묻는 질문
HC-MFS13G1은 어떤 세르보 증폭기를 필요로 할까요?
이 모터는 미쓰비시 MR-J2S 시리즈 세르보 증폭기와 함께 사용하도록 설계되었습니다.17비트 절대 인코더는 MR-J2S 드라이브와 직접 통신하며 변환 인터페이스가 없는 MR-J3 또는 MR-J4 증폭기와 내셔널 호환성이 없습니다..
'G1'라는 명칭의 목적은 무엇입니까?
G1 후자는 출력 샤프트 속도를 줄이는 동시에 사용 가능한 토크를 곱하는 통합 정밀 절감 기어 헤드를 나타냅니다.이것은 외부 감소기 없이 낮은 출력 속도에 높은 토크를 필요로 하는 응용 프로그램에 모터를 적합 합니다.
HC-MFS13G1은 아직 생산 중인가요?
HC-MFS 시리즈는 Mitsubishi Electric에서 중단되었습니다. 새로운 시스템 설계에 대해 Mitsubishi의 현재 HF 및 HG 시리즈 모터가 권장됩니다.기존 MR-J2S 제어 기계의 유지보수 및 교체용, 본래의 HC-MFS13G1 단위는 산업용 유통업체에서 계속 제공됩니다.
이 모터에는 전자기 브레이크가 들어있나요?
아니. 표준 G1 변종에는 내장 브레이크가 포함되어 있지 않습니다. 전원 끄는 위치를 유지해야 하는 수직 축 응용 프로그램에서,브레이크가 장착된 변종 (B 후자로 지정된) 이 요구됩니다..
HC-MFS13G1은 기존 기계에서 HC-MFS13 (기어 없이) 를 대체할 수 있습니까?
직접적인 드롭 인 교체로 사용되지 않습니다. 통합 된 기어 헤드는 출력 샤프트 속도, 토크 및 물리적 크기를 변경합니다. 교환 변종은 결합에 기계적 변경이 필요합니다.로드 관성 재 계산, 그리고 세르보 파라미터 조정
미쓰비시 HC-MFS13G1는 생산이 중단된 모델입니다. 교체 제품을 구입하기 전에 기존 시스템 사양과 드라이브 호환성, 기계적 적합성 및 인코더 매개 변수를 확인하십시오.
