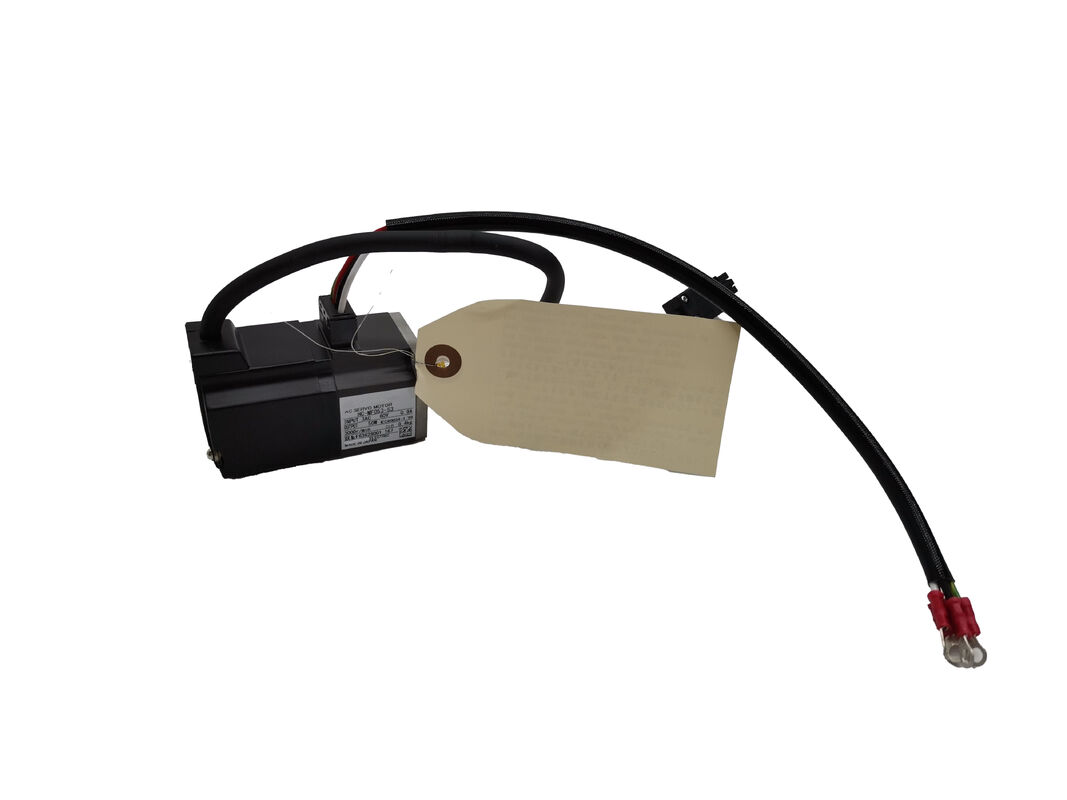

미쓰비시 HC-MF73-S15 AC 서보 모터 — HC-MF 시리즈 750W 키드 샤프트 모터

안정적이고 부드러운 토크가 우선일 때

스펙 시트 헤드라인을 쫓지 않는 서보 모터 카테고리가 있습니다. — 고급 인코더 해상도나 초저관성 수치는 없지만, 업계에서 가장 까다로운 CNC 환경에서 수년간 안정적으로 작동하며 명성을 쌓았습니다. 미쓰비시 HC-MF73-S15가 그 카테고리에 속합니다.

미쓰비시의 HC-MF 시리즈의 일부로 — 중관성, 소용량 설계 원칙을 기반으로 제작된 라인 — 이 모터는 750W (0.75 kW)의 정격 출력을 3,000 RPM에서 3상 AC 117V 공급으로 제공하며, 정격 조건에서 5.2 A를 소비합니다. 출력 샤프트는 φ19 mm 직선 샤프트 키웨이 포함이며, 토크 반전 애플리케이션에 필요한 확실한 기계적 잠금을 제공합니다. 이 변형에는 전자 브레이크가 없습니다. 전원 및 인코더 연결은 전면 플러그를 통해 이루어지며, 후면 케이블 라우팅이 제한적인 CNC 기계 인클로저에 실용적인 레이아웃입니다.

모터는 강제 공랭식 폐쇄 구조로 — 기후 제어 실험실이 아닌 실제 작업 환경을 위해 견고하게 제작되었습니다.

기술 사양

HC-MF 시리즈의 맥락

HC-MF 라인은 HC-MFS 세대보다 먼저 나왔습니다. HC-MFS는 디지털 직렬 링크를 통해 통신하는 17비트 절대 인코더를 사용하는 반면, HC-MF는 OBA 아날로그 인코더를 사용합니다 — MR-J2 증폭기에 표준이었던 사인/코사인 신호 인코더입니다. 이는 HC-MF73-S15가 명확하게 MR-J2 드라이브 모터임을 의미합니다. 각 세대마다 인코더 통신 프로토콜이 변경되었기 때문에 호환성 평가 없이 MR-J2S, MR-J3 또는 MR-J4 증폭기에 직접 연결되지 않습니다.MR-J2 제어 기계를 계속 가동하는 유지보수 엔지니어에게는 이 구분이 HC-MF73-S15를 올바른 교체 부품으로 만드는 이유입니다. 새로운 MFS 변형은 일부 측면에서

치수적으로 유사하지만 다른 인코더 유형을 사용하고 MR-J2S 드라이브와 쌍을 이룹니다 — 드라이브 변경 및 매개변수 작업 없이는 상호 교환할 수 없습니다.HC-MF 시리즈의

중관성 특성

은 CNC 공작 기계 이송 축 애플리케이션에 적합합니다. 저관성 모터보다 다양한 부하 조건에서 더 관대하고, 가속률이 중요할 때는 고관성 설계보다 더 반응성이 좋습니다. 밀링, 드릴링 및 선삭 작업에서 발생하는 양방향, 부하 변동 축 이동을 언더사이즈 모터가 종종 보이는 이득 헌팅 문제 없이 처리합니다.샤프트 구성 및 설치 참고 사항φ19 mm 샤프트의 키웨이는 토크 반전이 빈번하거나 축 하중으로 인해 일반 샤프트 커플링이 시간이 지남에 따라 미끄러질 수 있는 모든 축에 실용적인 필수품입니다. 키드 연결은 마찰이 아닌 기계적 결합을 통해 토크를 전달합니다 — 그리고 750W에 3,000 RPM을 사용할 수 있으므로 마찰만 있는 커플링은 필요하지 않은 고장 모드를 도입합니다.

장착 시 HC-MF 750W급 모터는

300 x 300 x 12 mm 알루미늄 플랜지

(또는 동등한 열 질량)에 설치하여 연속 정격 작동 시 적절한 열 방출을 보장해야 합니다. 이는 열 관리의 일부로 마운트에 대한 전도성 열 전달에 의존하는 모터입니다 — 열적으로 절연되거나 언더사이즈된 장착 플레이트에 설치하면 모터의 연속 듀티 정격이 감소합니다.HC-MF 시리즈 전체에서 공유되는 전면 커넥터 레이아웃은 케이블 배선을 예측 가능하게 유지하고 모터 후면으로 케이블을 라우팅할 필요를 피합니다 — 이는 빽빽하게 포장된 축 어셈블리에서 중요한 세부 사항입니다.애플리케이션 적합성

HC-MF73-S15는 주로

CNC 머시닝 센터, 선반 및 밀링 머신

에서 1990년대 후반과 2000년대 초반에 MR-J2 서보 시스템으로 원래 구성된 기계에서 발견됩니다. CNC 외에도 이 시리즈는 동일한 세대의 자동 조립 장비, X-Y 위치 결정 스테이지 및 포장 기계에서도 사용됩니다.이러한 기계 중 생산 서비스 중인 기계의 경우 HC-MF73-S15는 세대 간 전환에 필요한 시스템 통합 작업을 피하는 안정적인 동일 부품 교체품입니다.자주 묻는 질문

Q1: HC-MF73-S15에 필요한 서보 드라이브는 무엇입니까?

A: 이 모터는

미쓰비시 MR-J2 시리즈

서보 증폭기를 위해 설계되었습니다. HC-MF 시리즈 모터에 장착된 OBA 아날로그 인코더는 MR-J2 드라이브와 특별히 통신합니다. 변환 또는 교체 드라이브 설정 없이는 MR-J2S, MR-J3 또는 MR-J4 증폭기와 호환되지 않습니다.Q2: S15라는 명칭은 무엇을 의미하며, 이 모터는 브레이크가 포함된 모델로도 제공됩니까?A: S15 접미사는 샤프트 및 장착 구성을 나타냅니다 — 특히 키웨이가 있는 표준 직선 샤프트이며 전자 브레이크는 없습니다. 동일한 기본 모터의 브레이크 포함 버전은 HC-MF73B 명칭으로 제공되며, 이는 수직 축 또는 위치 유지 애플리케이션을 위한 전원 차단 홀딩 브레이크를 추가합니다.

Q3: HC-MF73과 HC-MFS73의 차이점은 무엇입니까?

A: 둘 다 미쓰비시 HC 중관성 계열의 750W, 3,000 RPM 모터이지만 다른 드라이브 세대에 속합니다. HC-MF73은 OBA 아날로그 인코더를 사용하고

MR-J2

드라이브와 쌍을 이룹니다. HC-MFS73은 17비트 절대 인코더를 사용하고 MR-J2S 드라이브와 쌍을 이룹니다. 드라이브 변경 또는 추가 인터페이스 하드웨어가 필요하므로 직접 교체할 수 없습니다.Q4: HC-MF73-S15의 가장 일반적인 고장 모드는 무엇입니까?A: OBA 아날로그 인코더가 가장 빈번한 서비스 항목입니다 — 신호 저하는 완전한 고장 전에 불규칙한 속도 판독 또는 위치 지정 오류로 나타납니다. 베어링 마모는 고주기 애플리케이션에서 또 다른 일반적인 문제입니다. 둘 다 숙련된 서보 모터 서비스점에서 수리할 수 있습니다. 이 모터의 강제 공랭식 팬도 주기적으로 점검해야 합니다. 팬 고장은 지속적인 듀티 사이클에서 열 과부하를 유발할 수 있습니다.

Q5: HC-MF73-S15를 다른 HC-MF 750W 변형의 드롭인 교체품으로 사용할 수 있습니까?

A: 기계적으로 많은 HC-MF 750W 변형은 동일한 플랜지 치수와 샤프트 크기를 공유하므로 물리적 설치가 간단합니다. 그러나 직접 교체로 가정하기 전에 항상 인코더 유형과 커넥터 구성을 확인하십시오. 일부 변형은 기존 배선 및 드라이브와의 호환성에 영향을 줄 수 있는 다른 케이블 출력 방향 또는 인코더 신호 유형을 가지고 있습니다.

미쓰비시 HC-MF73-S15는 레거시 서보 모터입니다. 주문하기 전에 기존 기계 문서와 비교하여 드라이브 호환성, 인코더 유형 및 장착 요구 사항을 확인하십시오.
