FANUC A06B-6120-H011

이 모듈의 특징

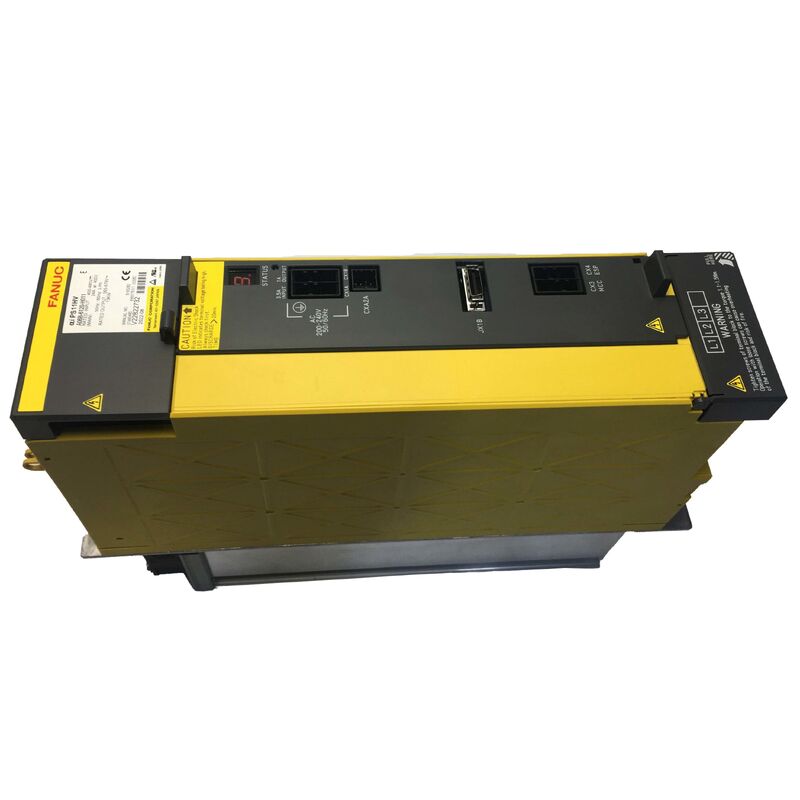

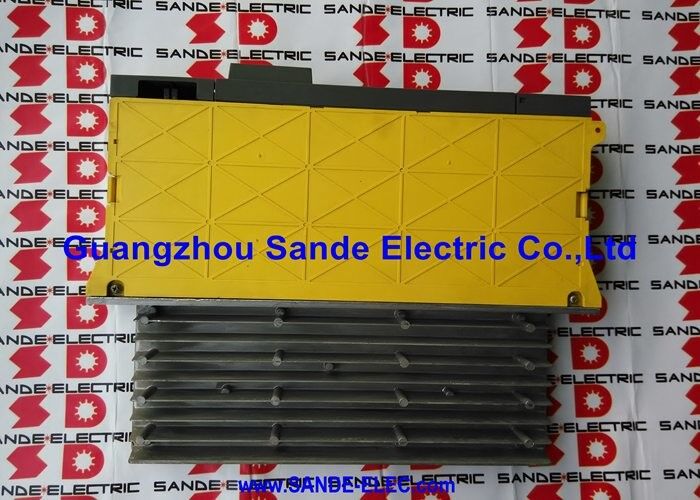

A06B-6120-H011는 FANUC의 Alpha i HV (고압) 시리즈의 11 kW 전원 공급 모듈인 PSM-11HVi입니다. HV 지명은 기계의 공급 전압 클래스를 식별합니다.이 모듈은 400V AC 3단계 입력을 수용하고 동일한 캐비닛에 있는 HV 등급의 세르보와 스핀들 증폭 모듈을 공급하는 조절 DC 버스를 생산합니다..

이것은 표준 200V 알파 PSM 시리즈 (A06B-6077-H111, PSM-11) 와 교환 할 수 없습니다. 둘 다 11 kW를 생산하고 90mm 가구 폭을 공유합니다.하지만 A06B-6077는 200~230V AC 입력에서 작동하지만 A06B-6120은 400V AC를 위해 설계되었습니다기계의 입력 공급 전압이 올바른 것을 결정합니다. 잘못된 전압 클래스 PSM를 부착하면 매개 변수로 수정 할 수없는 근본적인 불일치가 발생합니다.

11kW의 PSM-11HVi는 공유 DC 버스에 연결된 HV 스핀드 증폭 모듈과 HV 서보 증폭 모듈의 조합인 400V 등급의 Alpha i HV 드라이브 시스템에 대한 DC 버스를 공급합니다.올바른 PSM 용량의 선택은 캐비닛에 연결 된 모든 HV 드라이브 모듈의 결합 된 연속 수요에 달려 있습니다..

주요 사양

90mm 하우징 냉각 및 체력

PSM-11HVi의 90mm 폭의 하우징은 뒷면에 외부 히트 싱크장, 제어 전자 장치에 공기를 순환시키는 내부 팬, 히트 싱크장 냉각을 돕는 외부 팬을 가지고 있습니다.두 팬 모두 마모 요소입니다. 냉각 성능을 유지하기 위해 내부 팬 (특별한 예비 장치로 서비스) 은 예정된 간격으로 교체해야합니다.. 팬 베어링 마모는 팬이 완전히 고장 나기 전에 들릴 수있는 소음을 발생; 냉각 경보를 기다리는 대신 예정된 유지 보수 창 동안 팬 교체 계획을 세우십시오.

외부 히트 싱크대는 캐비닛 뒷판을 통과합니다. 캐비닛 설치는 전면 장착 표면 뒤에 모듈의 전체 깊이를 약 307mm,히트싱크 공기 흐름에 대한 적절한 클리어먼트히트 싱크 냉각 경로를 차단하면 열 과부하 경보가 발생합니다.

FAQ

Q1: A06B-6120-H011 (PSM-11HVi) 와 A06B-6077-H111 (PSM-11) 의 차이점은 무엇입니까?

둘 다 폭 90mm의 11kW 전원 공급 모듈이지만 서로 다른 입력 전압 클래스를 제공합니다. A06B-6077-H111은 200~230V AC 3단계 입력; A06B-6120-H011은 400V AC 3단계를 허용합니다.그들은 또한 다른 전원 모듈을 공급 A06B-6120는 400V 입력을 위해 설계 된 HV 등급 알파 i 드라이브 모듈을 공급200V 시리즈가 아닙니다. 주문하기 전에 기계의 공급 전압과 연결 된 드라이브 모듈을 확인하십시오.

Q2: PSM-11HVi 보드는 개별적으로 수리 할 수 있습니까?

제어 카드와 배선 보드는 별도로 사용할 수 없습니다 ∙ 보드 수준의 고장 경로 교환 또는 부품 수준의 보드 수리 능력을 가진 전문가.100A 트랜지스터 모듈과 냉각 팬은 개별 예비 부품으로 제공되며 서비스 중에 교체 할 수 있습니다..

Q3: PSM-11HVi는 정상 부하에서 버스 과전압 경보를 보여줍니다. 무엇을 확인해야합니까?

무거운 재생 브레이킹 없이 정상 부하에서 버스 과전압은 활성 직렬기 단계의 고장으로 나타납니다. IGBT 또는 게이트 드라이브 회로는 더 이상 올바르게 조절되지 않습니다.재설정하지 말고 재개. 제어되지 않은 DC 버스 전압 상승은 연결 된 드라이브 모듈을 손상시킬 수 있습니다. PSM는 기계가 생산으로 돌아가기 전에 서비스 또는 교환이 필요합니다.

Q4: A06B-6120-H011을 교체하려면 CNC 매개 변수를 변경해야합니까?

아니. PSM는 CNC 매개 변수를 저장하지 않습니다. 물리적 교체 후, 전력을 복원 하 고 연결 된 HV 드라이브 모듈에서 올바른 DC 버스 전압을 확인 하 여 축을 활성화 합니다.모든 연결 케이블 및 드라이브 체인에 섬유 링크가 정렬되기 전에 올바르게 자리 잡고 있는지 확인.

Q5: 사용 된 A06B-6120-H011을 설치하기 전에 어떻게 평가해야 합니까?

두 팬 모두 원활한 회전과 전원 가동 시 올바른 속도를 확인 합니다. 가시적인 열 스트레스 또는 화상 흔적을 위해 트랜지스터 모듈을 검사 합니다. A static bench power-up confirms the bus voltage appears at no load — but dynamic load testing on a matched HV alpha drive system with motor loads is the only validation that confirms the transistor's switching performance under actual conditions부하 테스트 및 설치 날짜부터 보증 기간을 제공하는 공급 업체에서 출처.
