| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A06B-6110-H055 |
부문 번호:A06B-6110-H055
제조사:FANUC (일본)
제품 카테고리전원 공급 모듈 (aiPS)
모델:aiPS 55

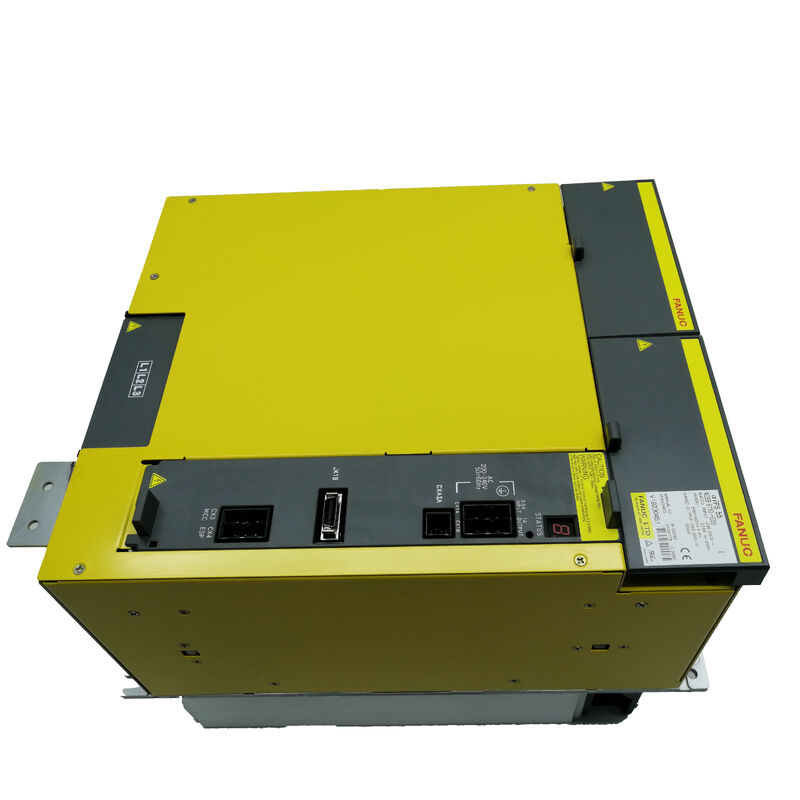

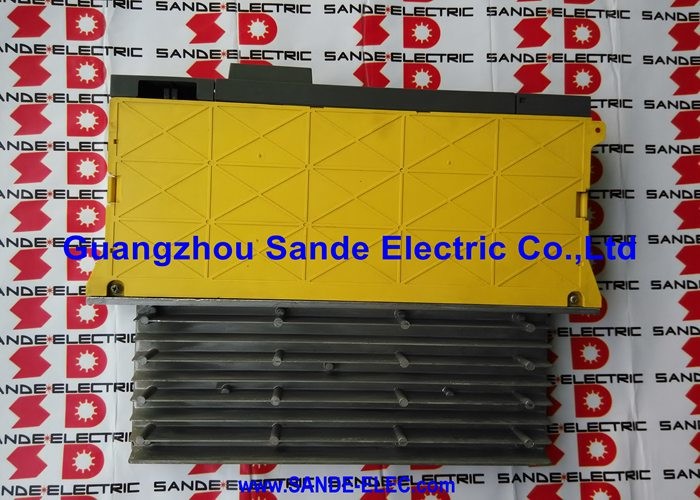

의FANUC A06B-6110-H055FANUC의 Alpha i 시리즈 드라이브 시스템의 65 kW 전원 공급 모듈입니다.
FANUC Alpha i 드라이브 시스템의 모든 축은 결국 모터 파워를 끌어내고 이 단일 모듈을 통해 재생된 브레이킹 에너지를 반환합니다.aiPS 55는 FANUC의 200 볼트 클래스 Alpha i 전원 공급 범위에서 가장 큰 표준 장치입니다., 가장 무거운 기계 도구 응용: 큰 가공 센터, 다 축 회전 센터, 그리고 동시에 축 작업에 요구되는 높은 축 수를 가진 다른 기계.
FANUC의 Alpha i 시리즈는 이전 Alpha 시리즈 드라이브에 비해 중요한 발전을 나타냈다.
알파i 시스템은 버스 전압 모니터링, 오류 진단,그리고 CNC 컨트롤러와 통신을 직접 드라이브 모듈에 √ 전원 공급 모듈은 실시간 CNC에 자신의 상태를 통신, 컨트롤러가 단순히 사건을 감지하는 대신 드라이브 시스템 이벤트에 반응 할 수 있도록합니다.
aiPS 명칭 (Alpha i Power Supply) 은 이 세대의 명칭 협약이며, 원래 알파 시리즈의 이전 PSM (Power Supply Module) 명칭과 다르다.
A06B-6110-H055는 같은 DC 버스 링크에 연결된 모든 세르보 증폭기 모듈 (SVM) 및 스핀들 증폭기 모듈 (SPM) 에 조절되는 DC 버스 전압을 공급합니다.
회전 기능은 통합됩니다. 세르보 축이 느려지거나 스핀드 브레이크가 발생하면모터에 의해 전기 에너지로 변환 된 운동 에너지는 열으로 분산되는 대신 AC 공급 장치로 적극적으로 반환됩니다..
빈번한 가속 및 저속 주기로 기계에서, 이 재생은 에너지 소비를 줄이고 저항 제동의 열 부하를 제거합니다.
| 매개 변수 | 가치 |
|---|---|
| 모델 | aiPS 55 |
| 전력 등급 | 65kW |
| 정형 입력 전압 | 200~240VAC |
| 입력 단계 | 3단계 |
| 입력 전류 | 228A @ 200V |
| 입력 주파수 | 50 / 60 Hz |
| 가등식 출력 전압 | 283 339 VDC |
| 종류 | 재생 전력 공급 (전력 전원으로 전력을 반환) |
| 시리즈 | 알파 i (A06B-6110) |
| 원산지 | 일본 |
FANUC Alpha i 드라이브 시스템에서, 전원 공급 모듈은 주 전원 공급 장치에 연결되는 유일한 포인트입니다.
3단계 AC 입력을 조절 DC 버스 전압으로 조정합니다. 이 DC 버스 다음은 동일한 드라이브 캐비닛에 설치된 모든 서버 및 스핀드 증폭 모듈에 직접 연결됩니다.
개별 SVM 및 SPM 증폭 모듈은이 공유 DC 버스에서 각자의 모터에 전력을 공급합니다.
DC 버스가 공유되기 때문에 전체 드라이브 시스템의 에너지 예산은 중앙에서 관리됩니다.
여러 축이 동시에 가속을 줄일 때, 결합된 재생 에너지는 DC 버스에 다시 공급됩니다.
The aiPS 55 uses its active front-end (regenerative) circuit to transfer this energy back to the three-phase AC supply — a process that is electrically clean and does not require external resistors or braking units for normal duty cycles.
이 아키텍처는 또한 전원 공급 모듈의 등급이 연결된 모든 증폭기 모듈의 최고 동시 전력 수요를 커버해야 한다는 것을 의미합니다.
A06B-6110-H055의 65 kW 등급은 최대 동시 가속 수요 기간 동안 연결된 모든 모터 전력의 합이 이 수치에 접근하는 설비에 적합합니다.
시스템 크기는 작업 주기와 모든 축에 대한 가속 및 저속 사건의 중복을 고려해야합니다.
A06B-6110-H055는 A06B-6110 제품군의 일부입니다. FANUC의 200 볼트급 Alpha i 전원 공급 모듈입니다.
이 가족 내의 명칭 패턴은 간단한 전력 단계 순서를 따릅니다.
A06B-6110-H055는 이 가족 내 200 볼트 클래스의 정상에 있습니다.
더 많은 전력이나 400 볼트 AC 입력을 필요로 하는 기계는 다른 제품군 (400V Alpha i HV 시리즈에 A06B-6150) 을 사용합니다.
aiPS 55는 입력 단말기를 통해 기계의 3단계 주 전원으로 연결됩니다.
출력 DC 버스는 버스 바 또는 케이블링을 통해 서보 및 스핀들 증폭 모듈의 CX2A/CX2B 커넥터에 연결된다.
주요 전원 공급 장치와 aiPS 55 입력 단말기 사이의 자기 접촉기는 CNC의 주요 회로 켜기 / 끄기 순서에 의해 제어되는 시스템의 주요 전원 격리를 제공합니다.
aiPS는 FANUC Alpha i 시리즈 드라이브 시스템 통신 링크를 통해 CNC와 통신합니다.
이 링크는 증폭기 상태, 경보 코드, 모니터링 데이터를 CNC에 전송합니다.CNC가 조작자 패널에 드라이브 시스템 진단 기능을 표시하고 실시간으로 드라이브 레벨 오류에 대응할 수 있도록.
Q1: aiPS 55는 시작 시 LED 알람을 표시합니다. 초기 전원 공급 시 전원 공급 알람의 가장 일반적인 원인은 무엇입니까?
가장 흔한 원인은: 3단계 입력 장치의 저전압 상태 (출력 선-선 전압을 측정하고 200~240V 내에 있는지 확인),빠진 단계 (세 가지 단계 모두 존재하고 균형 잡힌지 확인), 증폭기 모듈에 잘못 연결된 DC 버스 연결 (모든 DC 버스 연결 장치가 완전히 연결된지 확인),또는 CNC가 드라이브 시스템을 준비 상태로 명령하기 전에 자기 접촉기가 올바르게 닫히지 않은 접촉기 순서 결함.
모듈 오류가 의심되기 전에 세 가지를 순서대로 확인하세요
Q2: A06B-6110-H055 aiPS 55는 50 Hz 전원 공급 지역에서 사용할 수 있습니까?
예. aiPS 55는 50 Hz와 60 Hz의 입력을 모두 수용합니다. 50/60 Hz의 입력 주파수 사양은 이중 주파수 호환성을 확인합니다.모듈이 50Hz 전원 전원에서 작동할 때 수정 또는 조정이 필요하지 않습니다.출력 DC 버스 전압과 모듈의 전력 처리 용량은 두 주파수에서 동등합니다.
Q3: 기계에는 aiPS 45이 설치되어 있지만 추가 축으로 인해 더 많은 전력이 필요합니다. A06B-6110-H055 aiPS 55이 직접 대체 할 수 있습니까?
A06B-6110-H055는 같은 200 볼트 클래스 (A06B-6110 시리즈) 의 작은 aiPS 모듈을 플러그 호환 교체하는 장치입니다.캐비닛에 aiPS 55의 물리적인 차원을 수용할 충분한 공간이 있고 전력 배선이 더 높은 입력 전류 (228A 200V) 를 수용할 수 있는 등급이 있는 경우.
CNC에서 매개 변수 변경이 필요하지 않습니다. 전원 공급 모듈 등급은 CNC의 드라이브 시스템 구성에 투명합니다.
설치 차원 및 입력 배선 등급을 확인하기 전에 진행합니다.
Q4: aiPS 55이 시스템에 대한 전체 모터 부하에 비해 크기가 작지 않으면 어떻게 될까요?
저용량 전원 공급 모듈은 최고 가속 수요 아래 안정적인 DC 버스 전압을 유지할 수 없습니다. DC 버스 전압은 최소 허용 수준 이하로 떨어집니다.이것은 증폭기 모듈에서 저전압 경보를 유발하고 CNC가 고장을 일으킨다..
만성적 인 부적절한 상황에서 기계는 공격적인 가속 순서에서 반복적으로 움직이지만 가벼운 작업에서 정상적으로 작동합니다.
해결책은 작동 주기의 변동에 대한 차원을 포함하여 실제 최고 동시 전력 수요에 대한 전력 공급 모듈의 크기를 조정하는 것입니다.
Q5: A06B-6110-H055과 별도의 재생 방출 장치가 필요한가?
아니. aiPS 55는 활성 재생형입니다. 그것은 정상적인 작업 주기에 외부 방출 저항이나 재생 단위를 필요로 하지 않고 브레이킹 에너지를 직접 AC 공급에 반환합니다.
외부 재생 방출 단위는 비상 정지 또는 다른 극단적 제동 현상 중 재생된 에너지가 aiPS 모듈의 재생 용량을 초과할 때만 고려됩니다.
모듈의 등급 전력 내의 표준 기계 도구 응용 용도로 추가 방출 구성 요소가 필요하지 않습니다.
