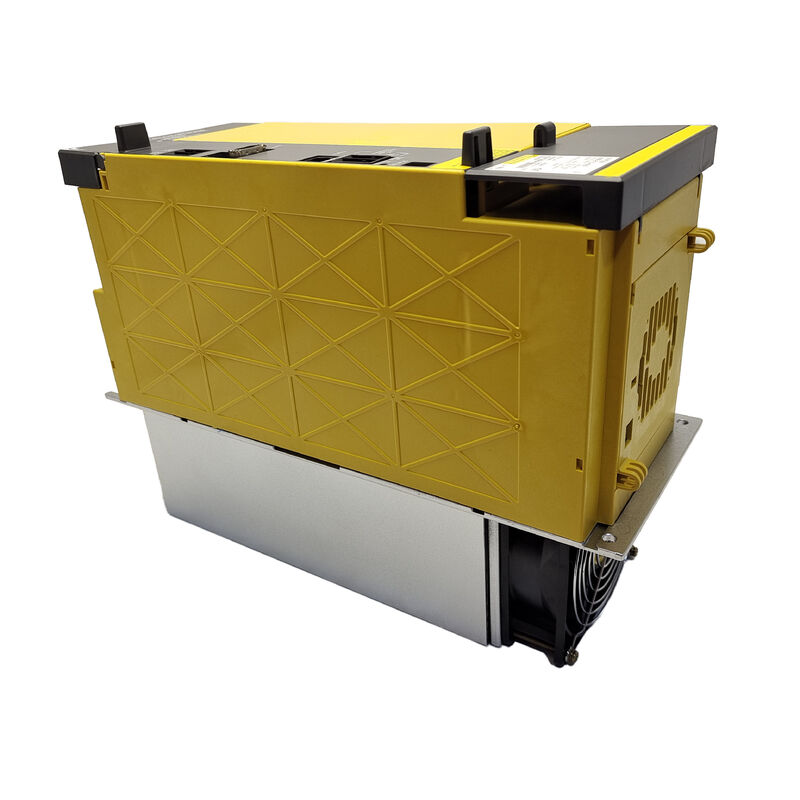

FANUC A06B-6110-H030 Alpha i 시리즈 전원 공급 장치 모듈 PSM-30i
A06B-6110-H030은 FANUC의 Alpha i 시리즈 드라이브 시스템 내에서 PSM-30i로 지정되며, 200V급 설치를 위한 30kW 전원 공급 장치 모듈입니다. 3상 AC 전원을 규제된 DC 버스 전압으로 변환하여 체인의 모든 αi 서보 증폭기 및 스핀들 증폭기에 전원을 공급하며, 내장된 전력 회생 기능을 갖추고 있습니다.
αi 시리즈 드라이브 아키텍처에서의 역할
FANUC의 Alpha i 시리즈 드라이브 시스템은 전용 전원 공급 장치 모듈이 제공하는 공유 고전압 DC 버스에서 서보 및 스핀들 증폭기 모듈이 전력을 끌어오는 모듈식 아키텍처를 사용합니다. PSM-30i는 200V급 시스템의 DC 버스 소스로 사용되어 CNC 기계의 전체 증폭기 체인에 전원을 공급합니다. PSM 고장은 모든 모션 축을 중지시키므로 이 모듈은 중요한 유지보수 부품입니다.
기술 사양
| 매개변수 | 값 |
|---|
| 부품 번호 | A06B-6110-H030 |
| 모델 지정 | PSM-30i / αiPS-30 |
| 시리즈 | FANUC Alpha i (αi) — 6110 시리즈 |
| 모듈 유형 | 회생 기능이 있는 AC/DC 전원 공급 장치 모듈 |
| 입력 전압 | 200-240V AC, 3상, 50/60Hz |
| 출력 전압 (DC 버스) | 283-339V DC |
| 정격 출력 전력 | 30kW |
| 회생 방법 | 전력 회생 (에너지를 AC 라인으로 반환) |
| 무게 | 약 17.99파운드 (8.2kg) |
| 세대 | 1세대 6110 시리즈 |
| 후속 부품 | A06B-6140-H030 |
| 제조업체 | FANUC Corporation, Japan |
전력 회생의 이점
에너지를 열로 소산시키는 브레이크 저항기를 사용했던 이전 시스템과 달리, PSM-30i는 전력 회생 기술을 사용하여 모터 감속 에너지를 AC 전력 라인으로 반환합니다. 이 접근 방식은 전력 소비를 크게 줄이고, 고장 지점으로서의 저항기 뱅크를 제거하며, 캐비닛의 열 예산에서 열 부하를 제거합니다.
알람 코드 및 진단
A06B-6110-H030은 LED 알람 코드를 통해 오류를 보고하는 온보드 자체 진단 기능을 갖추고 있습니다:
| 알람 | 조건 |
|---|
| AL-1 | 주 전원 모듈 과전류 |
| AL-2 | 냉각 팬 정지 (내부) |
| AL-3 | 주 회로 방열판 과열 |
| AL-4 | DC 버스 전압 강하 |
| AL-5 | 주 커패시터가 지정된 시간 내에 충전되지 않음 |
| AL-6 | 입력 전원 공급 장치 이상 |
| AL-7 | DC 버스 전압 비정상적으로 높음 |
| AL-A | 외부 냉각 팬 (방열판 팬) 정지 |
| AL-E | 입력 전원 공급 장치 이상 — 개방 위상 |
AL-4 및 AL-5는 수년간 사용 후 커패시터 열화와 관련된 일반적인 현장 고장입니다. AL-2 및 AL-A는 일상적인 유지보수 항목인 냉각 팬 고장을 나타냅니다.
호환 CNC 시스템
A06B-6110-H030은 FANUC의 주요 CNC 플랫폼 전반에 걸쳐 200V급 αi 시리즈 드라이브 시스템에 지정됩니다:
- FANUC 0i 시리즈 (0i-B, 0i-C, 0i-D) — 수직 머시닝 센터, 선반 센터 및 와이어컷 EDM 기계에 널리 사용됨
- FANUC 16i / 18i 시리즈 — 다축 머시닝 센터 및 턴밀 센터를 위한 고기능 CNC
- FANUC 21i 시리즈 — 아시아 및 유럽 공작 기계에서 일반적인 중급 CNC
- FANUC 30i / 31i / 32i 시리즈 — 고속 가공 및 정밀 항공 우주 장비에 가장 적합한 플랫폼
30kW 정격은 더 큰 PSM-37i 또는 PSM-55i 변형이 필요하지 않은 기계 구성에 적용됩니다.
세대 비교
A06B-6110-H030은 1세대 6110 시리즈 FANUC Alpha i 전원 공급 장치 모듈에 속합니다. 직접적인 후속 제품은 A06B-6140-H030이며, 동일한 기계적 크기와 전기적 인터페이스를 유지하면서 업데이트된 PCB 개정 및 수정된 배선 보드를 특징으로 합니다. 6140 시리즈는 대부분의 설치에서 6110에 대한 폼-핏-펑션 대체품 역할을 합니다.
유지보수 및 예비 부품 전략
PSM은 FANUC αi 시리즈 장비를 실행하는 시설에서 가장 우선순위가 높은 예비 부품 중 하나입니다. 그 이유는 다음과 같습니다:
- PSM 고장은 퇴화된 작동 모드 없이 모든 기계 모션을 동시에 중지시킵니다
- PSM이 고장난 머시닝 센터 및 선반 센터는 교체될 때까지 부품을 생산할 수 없습니다
- 30kW 정격은 대부분의 표준 3-5축 수직 머시닝 센터 및 CNC 선반 센터에 적용됩니다
검증된 예비 모듈을 보유하면 심각한 고장 시 생산 중단 시간을 최소화할 수 있습니다.
자주 묻는 질문
A06B-6110-H030과 A06B-6140-H030의 차이점은 무엇입니까?
둘 다 200V급 αi 시리즈 시스템용 30kW 정격의 FANUC PSM-30i 전원 공급 장치 모듈입니다. A06B-6110-H030은 1세대 (6110 시리즈) 버전이며, A06B-6140-H030은 업데이트된 PCB 개정판을 갖춘 2세대 후속 제품입니다. 동일한 기계적 장착, 전기 연결 및 기능 사양을 공유합니다.
어떤 FANUC CNC 컨트롤 및 기계 유형이 A06B-6110-H030을 사용합니까?
PSM-30i는 FANUC 0i, 16i, 18i, 21i, 30i, 31i 또는 32i CNC 컨트롤과 페어링된 모든 FANUC 200V급 αi 시리즈 드라이브 시스템에 사용됩니다. 일반적인 응용 분야에는 총 서보 및 스핀들 모터 전력이 30kW 용량 내에 있는 수직 및 수평 머시닝 센터, CNC 선반 센터 및 5축 기계가 포함됩니다.
PSM-30i는 드라이브 캐비닛 내에서 실제로 어떤 역할을 합니까?
PSM은 3상 200-240V AC 전원을 규제된 DC 버스 전압 (283-339V DC)으로 변환하여 αi 시리즈 체인의 모든 서보 증폭기 모듈 및 스핀들 증폭기 모듈에 모터 전원을 공급합니다. 또한 증폭기 모듈에 24V DC 제어 전원을 제공합니다. 작동하는 PSM 없이는 어떤 모션 축도 작동할 수 없습니다.
PSM-30i에서 AL-4 또는 AL-5가 나타나는 이유는 무엇이며, 무엇을 먼저 확인해야 합니까?
AL-4 (DC 전압 강하) 및 AL-5 (주 커패시터가 충전되지 않음)는 노후된 PSM 장치의 DC 버스 섹션에서 커패시터 열화로 인해 자주 발생합니다. 먼저 올바른 전압, 균형 잡힌 위상 및 개방 위상이 없는 3상 입력 전압을 확인하십시오 (AL-E). 입력 전원이 양호한 것으로 확인되면 모듈에 구성 요소 수준의 수리 또는 교체가 필요할 가능성이 높습니다.
A06B-6110-H030을 수리할 수 있으며, 리퍼비시된 장치가 실행 가능한 대안입니까?
예, 전문 FANUC 드라이브 수리점에서 커패시터, 팬 및 기타 수명 제한 부품을 교체하여 PSM-30i 장치를 구성 요소 수준에서 재구축합니다. 실제 FANUC 시스템에서 테스트된 리퍼비시된 장치는 특히 더 이상 생산되지 않는 구형 6110 시리즈 부품의 경우 새 모듈에 대한 비용 효율적인 대안을 제공합니다. 리퍼비셔가 단순한 벤치 전원 공급 장치가 아닌 실제 FANUC 하드웨어에서 테스트하는지 확인하십시오.
