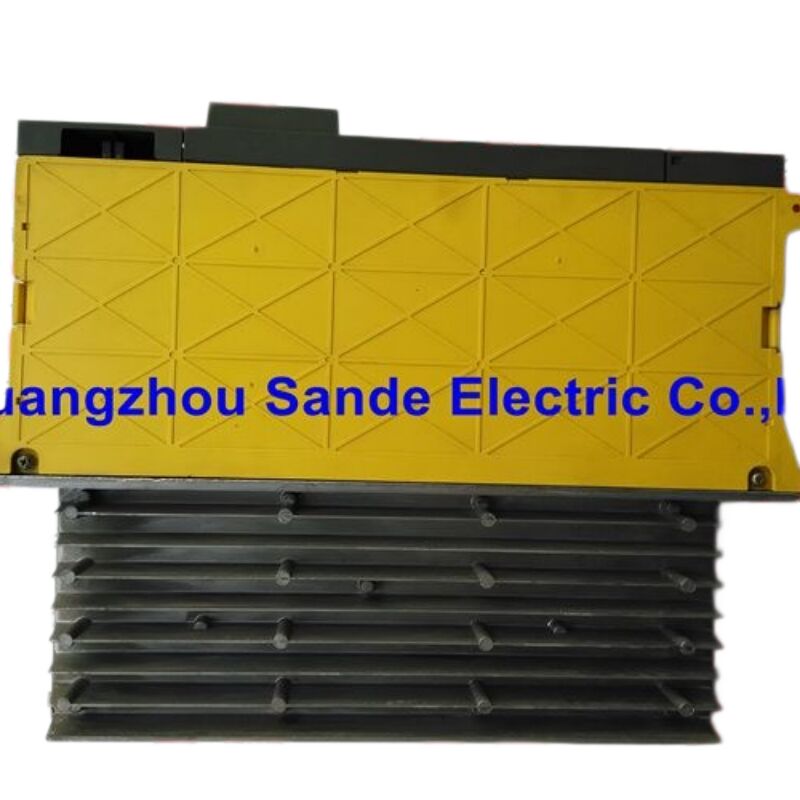

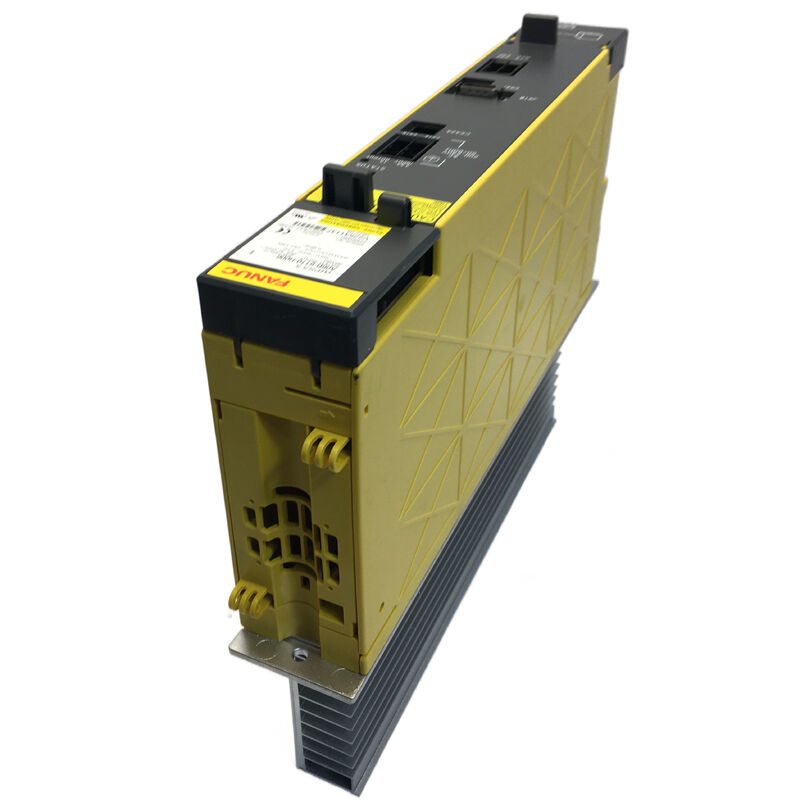

FANUC A06B-6110-H006 전원 공급 장치 모듈 -- Alpha i PSM-5.5i
Alpha i 시리즈 | PSM-5.5i | 200-240 VAC | 5.5 kW 정격 | 전력 회생 | CNC 드라이브 시스템
모든 Alpha i 드라이브 시스템의 기반
FANUC Alpha i 장착 공작 기계에서 서보 모터가 작동하기 전에 A06B-6110-H006 PSM-5.5i 모듈은 설비의 3상 AC 전원을 깨끗하고 안정적인 DC 버스 전원으로 변환합니다. 이 전원 공급 장치 모듈은 드라이브 캐비닛 앞쪽에 위치하며 AC-DC 변환을 처리하고 축 감속 중에 제동 에너지를 공급 그리드로 반환합니다.
기술 사양
| 매개변수 |
값 |
| FANUC 부품 번호 |
A06B-6110-H006 |
| 장치 사양 |
A06B-6110-C006 |
| 모델명 |
PSM-5.5i (전원 공급 장치 모듈, 5.5 kW) |
| 시리즈 |
FANUC Alpha i (200 VAC 입력) |
| 입력 전압 |
200 - 240 VAC (3상) |
| 입력 전류 |
26 A |
| 입력 주파수 |
50 / 60 Hz |
| 정격 출력 전력 |
5.5 kW |
| 최대 출력 전력 |
11 kW |
| 피크 출력 전력 |
22 kW |
| DC 버스 출력 전압 |
약 283 VDC |
| 회생 유형 |
전력 회생 (에너지를 공급으로 반환) |
| 크기 (높이 × 너비 × 깊이) |
약 290 mm × 150 mm × 275 mm |
| 무게 |
약 4.9 kg |
전력 회생의 이점
A06B-6110-H006은 감속 에너지를 열로 소산시키는 대신 그리드로 반환하는 전력 회생 기술을 특징으로 합니다. 이 기능은 캐비닛 내부의 열 발생과 설비 공급의 총 전력 소비를 모두 줄여주며, 특히 빈번한 위치 결정 사이클이 있는 기계에 유익합니다.
Alpha i 시스템 아키텍처
FANUC의 Alpha i 드라이브 시스템은 PSM-5.5i가 전체 드라이브 그룹에 대한 유일한 AC-DC 변환기 역할을 하는 공유 DC 버스 아키텍처를 사용합니다. 드라이브 캐비닛 스택의 가장 왼쪽에 위치하며, 피드 축과 주 스핀들을 구동하는 모든 연결된 서보 증폭기 모듈(SVM) 및 스핀들 증폭기 모듈(SPM)에 전원을 공급합니다.
호환되는 CNC 컨트롤러
A06B-6110-H006은 다음과 같은 다양한 FANUC CNC 시스템과 함께 작동합니다:
- FANUC 0i 시리즈 CNC (모든 변형)
- FANUC 16i, 18i, 21i 시리즈
- FANUC 30i, 31i, 32i 시리즈
- FANUC 15i 시리즈
- Alpha i 드라이브 하드웨어를 사용하는 FANUC 로봇 컨트롤러
설치 요구 사항
중요 설치 참고 사항:
- 역률 개선 커패시터를 설치하지 마십시오. 회생 회로와 파괴적으로 상호 작용합니다.
- 정격 성능을 위해서는 입력 전압이 200-240 VAC 범위 내에 있어야 합니다.
- 제어 전원 (CX1A 커넥터)은 CNC 전원 켜기 전 또는 동시에 공급되어야 합니다.
상태 LED 진단
전면 패널의 STATUS LED는 즉각적인 진단 정보를 제공합니다:
- LED 꺼짐 - 제어 전원이 공급되지 않거나 제어 회로가 결함임
- LED 켜짐 - 정상 작동, 주 회로 전원 공급됨
- LED 깜박임/경보 - 오류 조건 감지됨
자주 묻는 질문
Q1: PSM-5.5i와 A06B-6110 시리즈의 더 큰 모델 간의 차이점은 무엇입니까?
A06B-6110 시리즈는 200VAC Alpha i PSM 라인업 전체를 포함합니다. H006은 5.5kW 연속 정격의 PSM-5.5i이며, 더 큰 모델에는 H011 (PSM-11i, 11kW), H015 (PSM-15i, 15kW) 등이 PSM-55i까지 포함됩니다. 선택은 연결된 모듈의 총 연속 전력 요구량에 따라 달라집니다.
Q2: A06B-6110-H006을 400VAC 입력 전원에서 사용할 수 있습니까?
아니요. 이 모듈은 200-240 VAC 3상 입력용으로 특별히 정격되었습니다. 400-480 VAC 전원의 경우 FANUC의 HV 시리즈 (A06B-6120 제품군)를 사용하십시오. 이 모듈을 강압 변압기 없이 400VAC에서 사용하면 파손됩니다.
Q3: 이 모듈의 가장 일반적인 고장 원인은 무엇입니까?
일반적인 고장 모드에는 노후화 및 열 사이클로 인한 커패시터 열화, 과전류 이벤트로 인한 IGBT 트랜지스터 고장, 게이트 드라이브 회로 고장 등이 있습니다. 전문 수리는 일반적으로 커패시터 교체, 반도체 교체, 팬 교체를 포함합니다.
Q4: 이 모듈에 특별한 시작 매개변수 구성이 필요합니까?
PSM 자체에는 사용자가 구성할 수 있는 매개변수가 없습니다. 그러나 서보 매개변수는 첫 번째 전원 테스트 전에 CNC에서 올바르게 초기화되어야 하며, 모터 움직임을 명령하기 전에 PSM 상태가 정상 작동으로 확인되어야 합니다.
Q5: 이 모듈은 단종된 것으로 표시되어 있는데, 교체품 공급 상황은 어떻습니까?
표준 생산에서는 단종되었지만, FANUC 전문 CNC 부품 공급업체를 통해 신품 재고 및 전문적으로 복원된 장치를 모두 구할 수 있습니다. 평판이 좋은 복원 업체는 부하 상태에서 모듈을 테스트하며 일반적으로 12개월 보증을 제공합니다.
