전기 공급 A06B-6091-H118 A06B6091H118 AO6B-6O91-H118

FANUC A06B-6091-H118 ∙ 알파 전원 공급 모듈 PSM-18HV 400 VAC 고전압 입력, 재생 DC 버스, 콘덴시터 모듈 필요, 알파 시리즈 HV, 일본 원산

부문 번호:A06B-6091-H118

제조사:FANUC (일본)

제품 카테고리전원 공급 모듈 (Alpha Series HV (High Voltage)

모델:PSM-18HV

전반적인 설명

의FANUC A06B-6091-H118FANUC의 알파 시리즈 고전압 (HV) 드라이브 패밀리의 18 kW 전원 공급 모듈인 PSM-18HV입니다.

A06B-6091 시리즈는 원래 알파 시리즈 드라이브 시스템의 400 볼트 입력 클래스입니다.HV 지명과 짝이 된 콘덴서 모듈 (PSMC-HV) 의 요구 사항으로 200 볼트 클래스 모듈과 구별됩니다..

이 모듈은 400 볼트 AC 공급 장치로 작동하는 산업 시장에 개발되었습니다. 유럽, 아시아의 일부,그리고 산업용 표준 3단계 공급 전압이 380~480V 범위의 다른 지역.

PSM-18HV는 400 볼트 설비의 FANUC Alpha 시리즈 드라이브 시스템 래크의 중앙 DC 버스 전원 공급 장치로 기능합니다.

그것은 세 단계 400 볼트 AC 입력을 같은 드라이브 랙에 연결 된 세보 증폭기 모듈 (SVM) 및 스핀드 증폭기 모듈 (SPM) 을 공급하는 조절 고전압 DC 버스로 변환합니다.

알파 시리즈의 모든 PSM 모듈과 마찬가지로, PSM-18HV는 세르보 축에서 재생형 ∼ 가속 에너지이며 스핀드는 열으로 소모되는 대신 AC 공급에 반환됩니다.

이 모듈은 FANUC의 알파 드라이브 아키텍처의 첫 번째 세대에 속합니다.

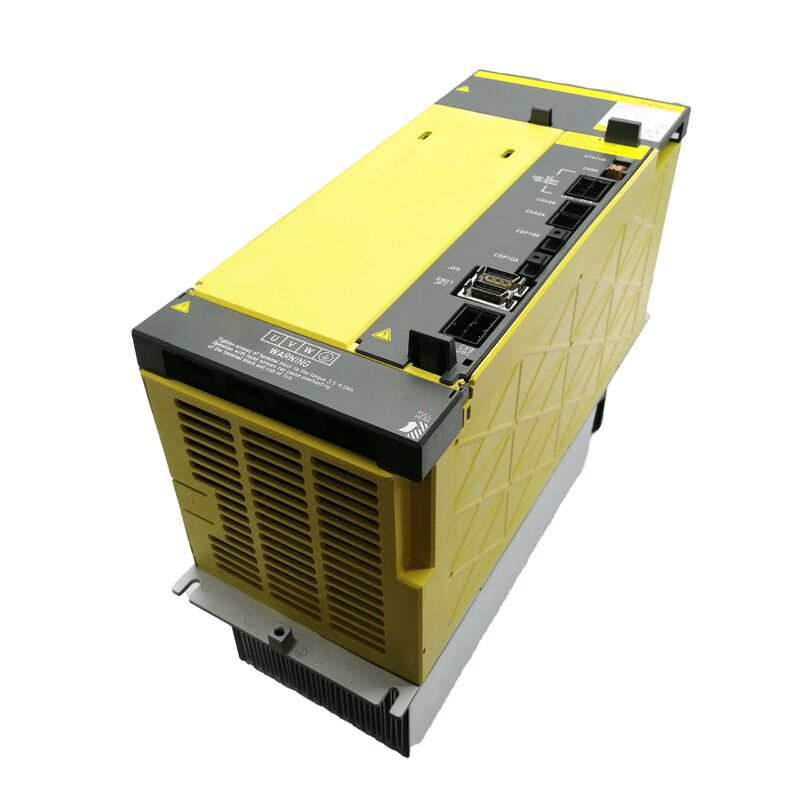

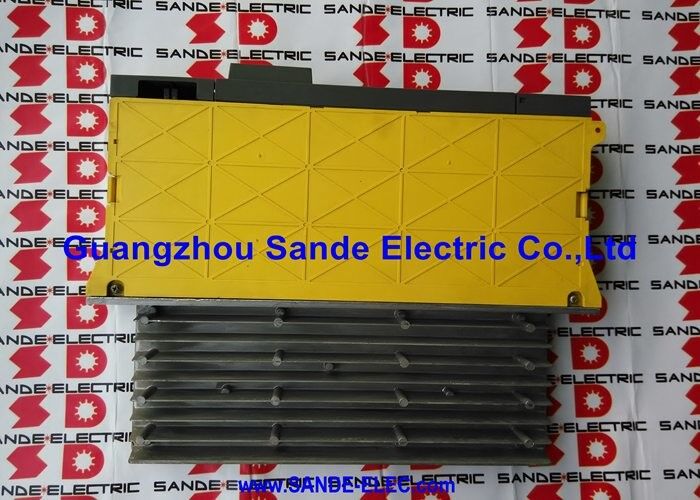

이 모듈은 노란색 하우징 (알파 i 시리즈 회색/은하색 하우징과 비교하면) 과 외부 콘덴시터 모듈에 의존하는 것이 특징입니다.

전 세계적으로 FANUC 제어 기계 도구의 상당수는 여전히 알파 시리즈 드라이브를 사용하며 PSM-18HV를이 설치 된 기본에 대한 활성 유지 보수 항목으로 만듭니다.

주요 사양

HV 시리즈 아키텍처 왜 콘덴시터 모듈이 필요한지

알파 시리즈 HV 모듈 (A06B-6091 시리즈) 과 다른 PSM 변종 사이의 주요 구조적 차이점은 필수 외부 콘덴시터 모듈입니다.각 PSM-HV는 PSMC-HV 콘덴시터 모듈을 결합해야합니다.PSM-18HV의 경우 필요한 콘덴시터 모듈은 PSMC-18HV (주행 번호 A06B-6083-H218) 이다.

DC 버스 콘덴서 뱅크는 드라이브 시스템에서 여러 기능을 수행합니다.

에너지 저장 버퍼모터 가속에서 발생하는 단시간 전력 수요 최고점은 콘덴서 뱅크에 영향을 미칩니다.들어오는 AC 직렬회로 회로가 더 원활하게 작동하도록 허용하고 전력에서 뽑는 피크 전류를 줄이십시오..

재생 흡수세르보축이 가속을 늦추고 재생 전면이 AC 공급에 되돌릴 수 있는 것보다 더 빨리 DC 버스에 에너지를 주입하면 콘덴서 뱅크는 과도한 에너지를 일시적으로 흡수합니다.DC 버스 과전압을 방지합니다..

지나가세요.콘덴서 뱅크는 짧은 에너지 저장소를 제공하여 드라이브 시스템이 매우 짧은 입력 전력 중단에도 계속 작동 할 수 있습니다.

알파 i 세대 (A06B-6110 시리즈 및 기타) 에서콘덴시터 뱅크는 전원 공급 모듈 하우징에 통합됩니다. 이것은 알파 i를 원래 알파에서 구별하는 통합 개선 중 하나입니다..

원래 알파 HV 시리즈에서 콘덴서 모듈은 항상 전동 캐비닛에 PSM-HV와 함께 물리적으로 설치되어 전용 케이블을 통해 연결되어야하는 별도의 장치입니다.

알파 HV 구동 시스템

400 볼트 설비에 대한 완전한 알파 HV 드라이브 시스템은 다음으로 구성됩니다.

PSM-HV (이 모듈):400V AC로 DC 버스를 수정하고 AC 공급로 재생을 관리합니다.

PSMC-HV (강제 동반자):외부 콘덴시터 모듈: PSM-HV 등급 (PSM-18HV의 PSMC-18HV) 에 맞아야 합니다.

SVM-HV 서보 증폭 모듈:세르보 축마다 하나 (또는 일부 구성에서 이중 축). PSM-HV에서 일반적인 DC 버스에 연결됩니다.

SPM-HV 스핀들 증폭기 모듈:만약 스핀드 드라이브가 시스템의 일부라면 DC 버스에 연결됩니다.

모든 모듈은 공유 DC 버스 연결으로 드라이브 캐비닛에 장착됩니다.

PSM-HV는 주 전류 공급 장치에 연결된 유일한 모듈입니다. 다른 모든 모듈은 DC 버스를 통해 전력을 공급합니다.

서비스 및 유지 보수 고려 사항

알파 시리즈 HV 모듈은 성숙한 제품 라인이다. FANUC는 이러한 기능의 대부분을 위해 알파 i 대체품을 생산했지만 많은 수의 원래 알파 시리즈 HV 시스템이 여전히 사용되고 있습니다.PSM-18HV의 주요 유지보수 고려 사항:

시원해알파 시리즈 HV 모듈은 캐비닛 냉각 시스템과 모듈의 히트 싱크에 의해 냉각됩니다. 모듈 주위에 충분한 공기 순환을 확인합니다.차단 된 냉각 공기 흐름은 이러한 모듈의 조기 열 고장의 주요 원인입니다..

콘덴시터 노화PSMC-18HV 콘덴시터 모듈은 유한 사용 수명을 가진 전해질 콘덴시터를 포함합니다.

장기간 작동하는 설비 (10년 이상) 에서, 콘덴시터는 노화되고 용량이 감소합니다.

용량 감소는 DC 버스 전압 파동 증가와 일시 에너지 흡수 감소로 나타납니다.이 서비스 간격에 접근하는 기계에 노후 콘덴서 모듈의 예방 교체가 권장됩니다..

피지 검사PSM-HV에는 내부 피지들이 있습니다.

모듈이 과류 현상을 경험한 경우 오류 조사의 일환으로 안전 장치 상태를 검사합니다.

FAQ

Q1: PSM-18HV는 알람을 표시합니다. PSMC-18HV 콘덴서 모듈이 올바르게 설치되었습니다. 먼저 무엇을 확인해야합니까?

3단계 400V 입력 장치가 PSM-18HV 터미널에 존재하고 균형 잡혀 있는지 확인해 주세요.

패스 손실 또는 상당한 전압 불균형은 전력 장애가 아닌 모듈 장애로 나타나는 경보를 유발합니다.

그 다음 PSM-18HV, PSMC-18HV 및 연결된 SVM/SPM 증폭 모듈 사이의 모든 DC 버스 연결을 확인합니다. 느슨하거나 부식된 버스 바 연결이 버스 전압 이상으로 이어집니다.

마지막으로, PSM-18HV의 내부 안전 장치를 검사합니다.

Q2: PSM-18HV는 PSMC-18HV 콘덴서 모듈 없이 사용할 수 있습니까?

아니. PSM-HV 시리즈는 작동하기 위해 결합 된 콘덴시터 모듈을 필요로합니다. PSMC-18HV없이 작동하면 DC 버스 불안정성, 느림 중에 과압 장애,그리고 버스의 세르보와 스핀들 증폭 모듈에 대한 잠재적 손상.

항상 올바른 PSMC-HV를 설치하고 연결합니다.

Q3: 기계는 이전에 380V 공급 장치로 작동했습니다. 415V 공급 장치로 이동됩니다. PSM-18HV는 여전히 호환됩니까?

A06B-6091 HV 시리즈는 400V 클래스 AC 입력을 위해 등급화되어 있으며, 이는 380~480V 3단계의 일반적인 국제 범위를 포함합니다.

415V 전원 공급은 이 범위 안에 들어가서 모듈의 변경이 필요하지 않습니다.

새로운 공급 전압이 모듈의 지정된 입력 전압 허용 범위에 있는지 확인합니다.

Q4: PSM-18HV를 알파 1세대 대량으로 대체할 수 있나요?

원래 알파 시리즈 HV 드라이브에서 알파 i HV 드라이브로 업그레이드하는 것은 가능하지만 간단한 모듈 교환이 아닙니다. SVM 및 SPM 증폭 모듈을 교체해야합니다.알파와 알파 i 증폭기 모듈이 공유 DC 버스에서 직접 교환되지 않기 때문에.

알파 HV에서 알파 i HV로 전체 시스템 업그레이드는 새로운 증폭기, 새로운 PSM, 새로운 배선 및 서보 매개 변수 재설치를 포함하는 계획 프로젝트입니다.

다른 PSM-18HV (A06B-6091-H118) 로 동일하게 교체하는 것이 기존 시스템이 다른 방식으로 기능할 때 표준 유지보수 경로입니다.

Q5: PSM-18HV는 사용에서 꺼낸 후에 어떻게 보관해야 합니까?

깨끗하고 건조한 환경, 실내 온도, 직접 햇빛 및 부식성 대기에서 멀리 보관하십시오.

모듈을 항 정적 가방에 넣거나 항 정적 물질로 포장합니다.

만약 연결된 PSMC-18HV도 저장되고 있다면저장하기 전에 콘덴서 모듈을 완전히 배열하고 먼저 콘덴서 상태를 확인하지 않고 확장된 저장 후 AC 전원으로 다시 연결하지 마십시오..

재설치 후 냉동 모듈이 방온 이하로 저장되어 있으면 다시 전원을 공급하기 전에 방온까지 도달하도록 한다.
