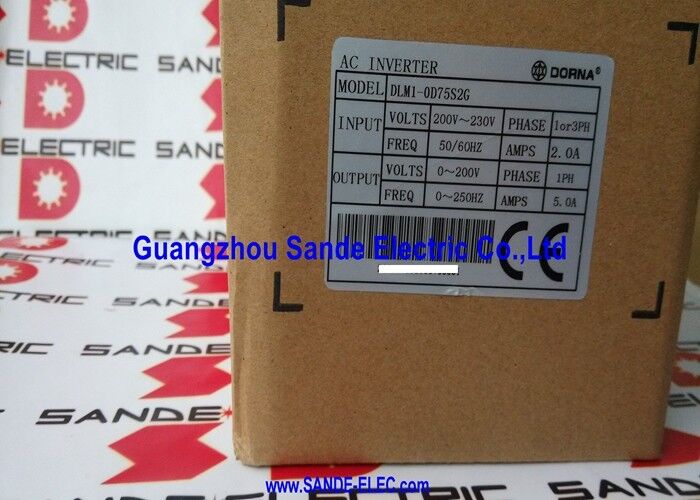

AC 인버터 DLM1-0D75S2G DLM10D75S2G

DLM1-0D75S2G | 가변 주파수 드라이브 — 0.75 kW / 단상 220V AC / 2A 입력 / 5A 출력 / 50/60Hz / 범용

단상 전원에서 0.75kW — 일반 기계 사용을 위한 소형 VFD

DLM1-0D75S2G는 단상 AC 220V 입력용으로 설계된 0.75kW(3/4kW) 가변 주파수 드라이브입니다. AC 유도 모터 속도를 제어하기 위해 단상 220V 주 전원을 가변 주파수, 가변 전압 3상 출력으로 변환합니다. 이는 주 전원이 단상이고 모터가 3상인 소형 공작 기계, 작업장 장비, 컨베이어 섹션, 팬 및 펌프 시스템에 유용합니다.

가변 주파수 드라이브는 모터에 전달되는 주파수와 전압을 모두 조정하여 AC 모터의 속도를 변경합니다. 50Hz 대신 30Hz에서 모터를 작동하면 모터 속도가 정격 값의 60%로 감소됩니다. 주파수를 줄이면 전압도 비례적으로 감소하여(V/Hz 제어) 모터의 자속이 일정하고 속도 범위 전체에서 토크가 안정적으로 유지됩니다. 이 가변 속도 기능은 기어박스, 풀리, 스로틀 밸브 등 기계적 속도 조정 방법을 드라이브의 매개변수 설정이나 아날로그 설정점에서 직접 반응하는 전자 제어로 대체합니다.

5A 출력 전류 정격은 220V에서 표준 0.75kW 3상 모터와 일치합니다. 2A 입력 전류는 단상 220V 공급 장치에서 끌어옵니다. 즉, 일반적인 인버터 효율에서 0.75kW 출력과 일치하는 약 440W의 입력 전력입니다.

주요 사양

단상 입력, 3상 출력

DLM1-0D75S2G의 일반적인 설치 시나리오는 기계 위치에서 단상 220V 공급만 사용할 수 있지만 모터는 표준 3상 유도 모터인 소규모 작업장이나 공작 기계에 있습니다. 드라이브는 내부적으로 위상 변환을 수행합니다. 즉, 단상 AC를 DC로 정류한 다음 명령된 주파수에서 DC를 3상 AC 출력으로 반전시킵니다. 모터는 단상 입력에 관계없이 균형 잡힌 3상 공급을 봅니다.

이 단상 입력 기능을 통해 위상 변환기나 3상 공급 인프라 없이 표준 3상 모터를 사용할 수 있습니다.

FAQ

Q1: DLM1-0D75S2G는 가변 속도로 모터를 작동할 수 있습니까, 아니면 고정 속도 사이에서만 전환합니까?

DLM1-0D75S2G는 출력 주파수 범위 전체에서 지속적인 가변 속도 제어를 제공합니다. 속도는 전면 패널 전위차계나 키패드를 사용하거나 컨트롤러의 외부 아날로그 설정점 신호(0~10V 또는 4~20mA)를 통해 설정할 수 있습니다. 모터 속도는 명령된 주파수를 지속적으로 따르며 고정 속도 단계로 제한되지 않습니다.

Q2: DLM1-0D75S2G는 어떤 크기의 모터를 구동할 수 있나요?

이 드라이브는 최대 5A의 전부하 전류를 갖춘 220V에서 0.75kW 3상 모터 정격입니다. 명판 전류가 5A를 초과하는 모터를 연결하지 마십시오. 드라이브의 출력 트랜지스터가 과부하 상태에서 작동합니다. 정격이 0.75kW 미만인 모터의 경우 드라이브는 여유 공간을 두고 올바르게 작동합니다.

Q3: 드라이브는 모터를 과부하로부터 보호합니까?

가변 주파수 드라이브에는 일반적으로 전자 모터 과부하 보호 기능이 포함됩니다. 드라이브는 출력 전류를 모니터링하고 전류가 구성된 시간보다 오랫동안 구성된 임계값을 초과하면 트립됩니다. 드라이브의 모터 정격 전류 매개변수를 모터의 명판 전부하 전류 값으로 설정합니다. 이는 설치된 모터에 대한 올바른 임계값에서 과부하 트립 기능을 활성화합니다.

Q4: 가속 시간을 조정할 수 있나요?

예. 이 등급의 대부분의 VFD에는 조정 가능한 가속 및 감속 램프 시간이 포함되어 있습니다. 가속 시간은 드라이브가 0Hz에서 목표 주파수까지 상승하는 데 걸리는 시간을 결정합니다. 감속 시간은 램프 다운을 제어합니다. 느린 가속은 시동 전류 서지와 모터 및 구동 기계의 기계적 스트레스를 줄여줍니다. 드라이브의 사용자 문서에서 사용 가능한 매개변수 범위를 확인하십시오.

Q5: 드라이브의 정격 출력 전류를 초과하면 어떻게 됩니까?

드라이브는 출력 전류 모니터링 회로를 통해 과부하 상태를 감지하고 과부하 응답 매개변수 설정에 따라 출력 주파수를 낮추거나(전류 제한) 트립하고 오류 코드를 표시합니다. 빈번한 트립은 연결된 모터 부하가 정기적으로 5A를 초과한다는 것을 나타냅니다. 생산을 시작하기 전에 드라이브 전력 정격이 애플리케이션의 실제 모터 부하와 일치하는지 확인하십시오.
