| 원래 장소 | 중국 |
| 브랜드 이름 | DORAN |
| 인증 | CE RoHS |

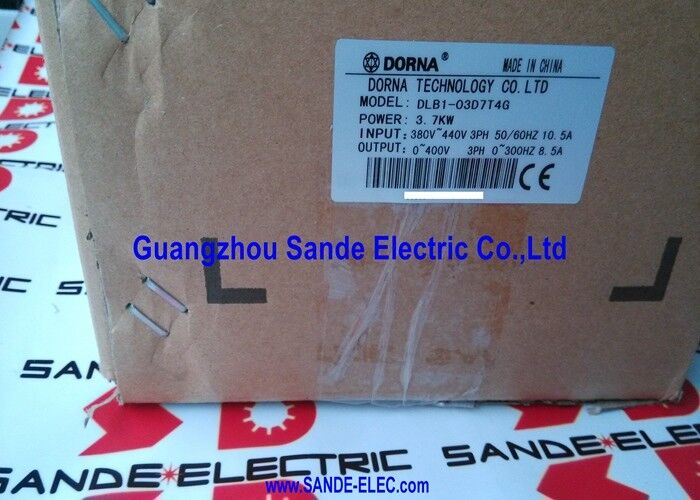

| 모델 번호 | DLB1-03D7T4G |
DLB1-03D7T4G는 Dorna의 DLB1 시리즈 3.7kW 범용 가변 주파수 드라이브입니다. DLB1은 컨베이어 시스템, 팬, 펌프, 압축기, 공작 기계 보조 드라이브 등 광범위한 표준 산업 응용 분야에서 간단한 AC 모터 속도 제어를 위해 설계되었습니다.
표준 3상 380V 산업용 공급 장치의 3.7kW에서 DLB1-03D7T4G는 산업용 모터 전력의 중간 범위에서 유도 모터를 제어합니다. 이는 컨베이어 드라이브, 공기 조화 팬, 원심 펌프 속도 제어 및 생산 기계 보조 드라이브를 위한 실용적인 크기입니다.
| 매개변수 | 값 |
|---|---|
| 출력 전력 | 3.7kW |
| 입력 전압 | 3상, AC 380V |
| 입력 주파수 | 50/60Hz |
| 정격 입력 전류 | 10.5A |
| 정격 출력 전류 | 8.5A |
| 드라이브 유형 | 범용 VFD |
| 제조업체 | 도나 전자 |
DLB1-03D7T4G는 애플리케이션 전용이 아닌 범용 VFD입니다. "범용"은 드라이브가 가장 광범위한 표준 AC 모터 응용 분야에 맞게 설계 및 구성되었음을 의미합니다.
V/Hz 제어:동적 속도 정확도가 필요하지 않은 팬, 펌프 및 컨베이어 애플리케이션에 적합한 기본 가변 속도 제어 기능을 제공합니다.
센서리스 벡터 제어(사양 적용 시):DLB1 펌웨어에서 사용 가능한 경우 벡터 제어는 저속 토크와 속도 정확도를 향상시켜 15Hz 미만의 속도에서 더 나은 모터 성능이 필요한 애플리케이션으로 드라이브의 적용 가능성을 확장합니다.
컨베이어 드라이브:생산 컨베이어에는 3.7kW 구동 모터의 가변 속도 제어가 필요합니다. DLB1-03D7T4G는 부드러운 속도 증가 및 감소를 제공하여 직접 온라인 모터 시동의 높은 시동 전류 없이 시작 및 정지 사이클 동안 기계적 충격으로부터 컨베이어를 보호합니다.
냉각 팬 속도 제어:3.7kW 모터로 구동되는 산업용 냉각팬은 냉각 용량을 열 부하에 맞추기 위해 가변 속도가 필요합니다. DLB1-03D7T4G는 저부하 기간 동안 팬 속도를 줄여 고정 속도 작동에 비해 소음을 줄이고 에너지를 절약합니다.
Q1: DLB1-03D7T4G와 호환되는 AC 모터 유형은 무엇입니까?
DLB1-03D7T4G는 3.7kW 및 380V 정격의 표준 3상 AC 유도 모터를 구동합니다. 모터는 드라이브의 정격 출력 전압(380V 3상) 및 전류(최대 8.5A)와 일치해야 합니다. 명판 전류가 8.5A를 초과하는 모터는 연결하면 안 됩니다. 모터의 정격 전압이 드라이브의 출력 전압 등급과 일치하는지 확인하십시오.
Q2: DLB1-03D7T4G에는 제동 저항 연결이 내장되어 있습니까?
DLB1 등급의 범용 VFD는 일반적으로 제동 저항기 연결 단자를 제공하지만 제동 저항기 자체는 포함하지 않습니다. DC 버스 저항 단자에 연결된 외부 제동 저항은 동적 제동을 가능하게 합니다. 즉, DC 버스 전압을 상승시키는 대신 저항에서 재생된 에너지를 소산시켜 드라이브가 부하를 빠르게 감속할 수 있게 해줍니다. 제동 저항 단자 사용 가능 여부와 최소 저항 사양 3.7kW를 DLB1 설치 매뉴얼에서 확인하세요.
Q3: DLB1-03D7T4G는 어떤 출력 주파수 범위를 지원합니까?
이 클래스의 DLB1 시리즈 드라이브는 일반적으로 0Hz(모터 정지)에서 400Hz 또는 최대 650Hz(50/60Hz 기본 주파수를 훨씬 초과)까지의 출력 주파수 범위를 지원합니다. 50Hz 이상에서는 모터 속도가 명판 정격 속도를 초과합니다(드라이브는 "약계자" 영역에서 작동함). 이는 정격 이상의 속도가 필요한 고속 스핀들 또는 팬을 구동하는 데 유용합니다. DLB1-03D7T4G 제품 설명서에서 구체적인 최대 출력 주파수를 확인하세요.
Q4: DLB1-03D7T4G는 연결된 모터에 어떤 보호 기능을 제공합니까?
Dorna DLB1 드라이브에는 과전류 보호(정격 초과 전류에서 모터 또는 배선 결함 감지), 과전압 및 저전압 보호(공급 전압이 허용 한계를 벗어나는 경우 차단), 전자 모터 과부하 보호(모터 과부하를 나타내는 지속적인 과전류 감지 - 특정 모터의 정격 전류에 대해 조정 가능) 및 출력 위상 손실 감지 등 표준 VFD 보호 기능이 통합되어 있습니다. 이러한 보호 기능 덕분에 모터 회로에 별도의 과부하 계전기와 전류 보호 장치가 필요하지 않습니다.
