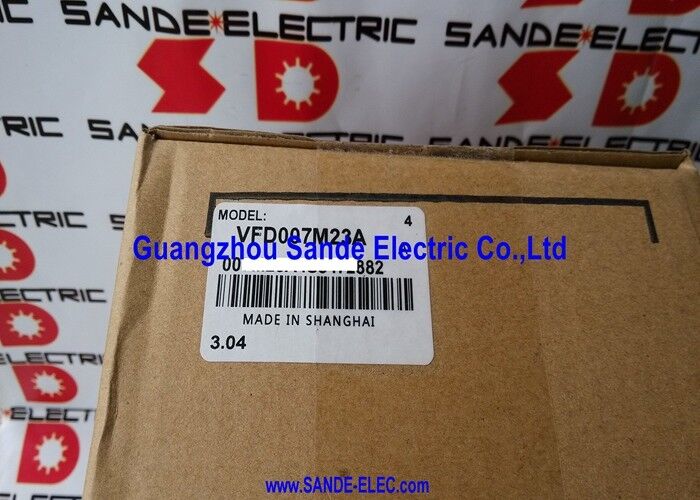

VFD007M23A DELTA VFD 인버터 빈도 변환기 VFDOO7M23A

델타 VFD007M23A VFD-M 시리즈 센서 없는 벡터 마이크로 AC 드라이브 0.75kW / 1HP / 3단계 230V / 0.1HZ / MODBUS

소형 모터 애플리케이션을 위한 VFD-M

델타 VFD007M23A는 VFD-M 시리즈의 0.75 kW 멤버입니다. 0.1에서 400 Hz 범위, V/f 및 센서 없는 벡터 제어, 그리고 내장된 MODBUS 통신: 이것들은 이 전력급에서 공통적으로 함께 발견되는 기능이 아닙니다.VFD-M는 소형 기계 자동화에서 전문적인 드라이브 기능을 컴팩트한 발자국으로 포장함으로써 위치를 얻었습니다..

센서 없는 벡터 제어는 VFD-M를 이 가격점의 기본 V/f 전동 장치와 분리하는 작동 모드입니다.센서 없는 벡터 드라이브는 연결 된 모터의 내부 수학적 모델을 구축합니다. 실시간으로 흐름과 토크 구성 요소를 추정합니다., 모터 샤프트에 물리적인 속도 인코더가 없습니다. 변수 부하 조건 하에 V / f 제어보다 더 정확하게 토크를 유지하기 위해 출력을 조정합니다.,목재 처리 장비, 그리고 작은 펌프 또는 팬 응용 프로그램에서 부하가 주기에 따라 변하면 센서 없는 벡터는 더 나은 속도 조절을 제공합니다.

캐리어 주파수는 15 kHz까지 올라갑니다. IGBT 출력 단계의 스위칭 주파수입니다.더 높은 운반 주파수 는 더 조용 한 모터 동작 (소리 가 들릴 수 있는 스위치 소음 이 적어) 와 더 부드러운 전류 물결 형태 를 만들어 낸다15kHz에서 VFD007M23A는 작업장이나 정밀 제조 환경에서 중요한 낮은 모터 음향 소음으로 작동합니다.

주요 사양

PID와 MODBUS를 내장하고 추가 하드웨어 없이 자동화

작은 기계 통합에 대해 두 가지 특징을 강조해야합니다.

내장된 PID:VFD007M23A는 PID (비례적-종합적-파생) 피드백 제어 루프를 가지고 있습니다. 프로세스 피드백 신호 (압 송신기, 흐름계,레벨 센서) 를 드라이브의 아날로그 입력, 설정 포인트를 설정하고 드라이브는 목표에서 프로세스를 유지하도록 모터 속도를 조정합니다.

내장된 MODBUS:RS-485 MODBUS RTU는 최대 38,400 bps로 PLC, SCADA 시스템 또는 HMI를 통해 일련 네트워크를 통해 드라이브를 작동하고 모니터링 할 수 있습니다. 속도 설정점, 실행 / 중지 명령, 방향,및 드라이브 상태 매개 변수는 모두 MODBUS 레지스터를 통해 액세스 할 수 있습니다.

FAQ

Q1: V/f와 센서 없는 벡터 제어의 차이점은 무엇이며 언제 각각을 사용해야 합니까?

V/f (전압/주파수) 제어는 속도 범위 전체에서 출력 전압과 주파수 사이의 고정 비율을 유지합니다. 간단하고 안정적이지만 부하 하에서 속도가 떨어집니다.센서 없는 벡터 제어기 는 연속적으로 모터 플럭스와 토크를 추정하고 출력 전류 벡터를 조정하여 부하를 보완합니다.부하 하에서 어떤 속도 변동이 허용되는 팬 및 펌프에 V / f를 사용. 프레싱 스핀들, 컨베이어,그리고 가속 속도 정확도가 변수 부하에서 중요한 프로세스.

Q2: 생산이 중단된 VFD007M23A를 대체하는 것은 무엇입니까?

델타의 확정된 대체는 VFD4A8MS23ANSAA입니다. 교체하기 전에 VFD4A8MS23ANSAA의 입력 전압, 출력 전류 등급을 확인합니다.및 물리적 차원은 설치된 응용 프로그램과 패널 공간에 일치이 대체기는 델타의 MS 시리즈에 속하며, 업데이트된 제어 기능을 포함하고 있습니다.모든 통신 설정 및 매개 변수 구조가 설치된 제어 시스템과 호환되는지 확인합니다..

Q3: VFD007M23A는 3단계 공급로 230V 단相 모터를 구동할 수 있나요?

아니, VFD 출력은 3단계입니다.단일 단계 모터 다른 출력 구성이 필요하고이 드라이브의 3 단계 출력과 호환되지 않습니다VFD007M23A는 3단계 230V AC 입력을 3단계 변주 주파수 출력으로 변환합니다.

Q4: MODBUS 통신이 VFD007M23A에 어떻게 연결되는가?

MODBUS RS-485 연결은 드라이브의 RS-485 연쇄 단말기를 사용합니다.PLC 또는 마스터 장치의 RS-485 포트 연결. 드라이브의 매개 변수 설정을 통해 드라이브의 MODBUS 노드 주소, baud 속도 ( 최대 38,400 bps) 및 데이터 형식을 설정합니다. 120Ω 종료 저항로 양쪽 끝에서 RS-485 네트워크를 종료합니다.

Q5: 자동 토크 부스트와 슬리프 보상은 실제로 무엇을 의미합니까?

자동 토크 부스트는 자동으로 낮은 주파수에서 출력 전압을 증가시켜 스테터 저항 전압 하락을 보상합니다. Slip compensation adjusts the output frequency to counteract the natural speed reduction (slip) that occurs as motor load increases — keeping the motor shaft speed closer to the commanded frequency under load둘 다 표준 인덕션 모터에 대한 수동 매개 변수 조정 없이 모터 성능을 향상시킵니다.
