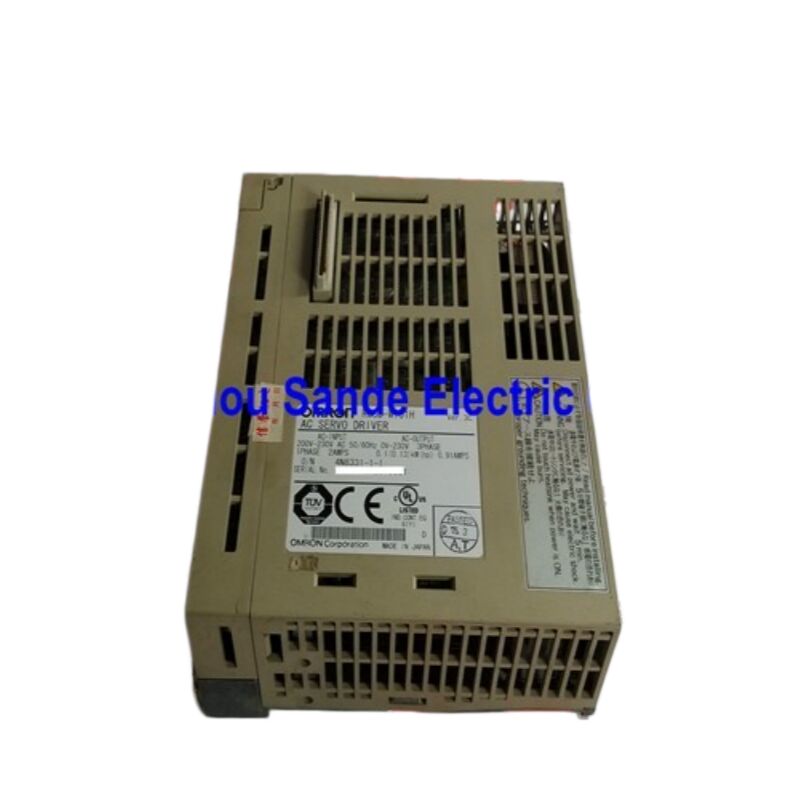

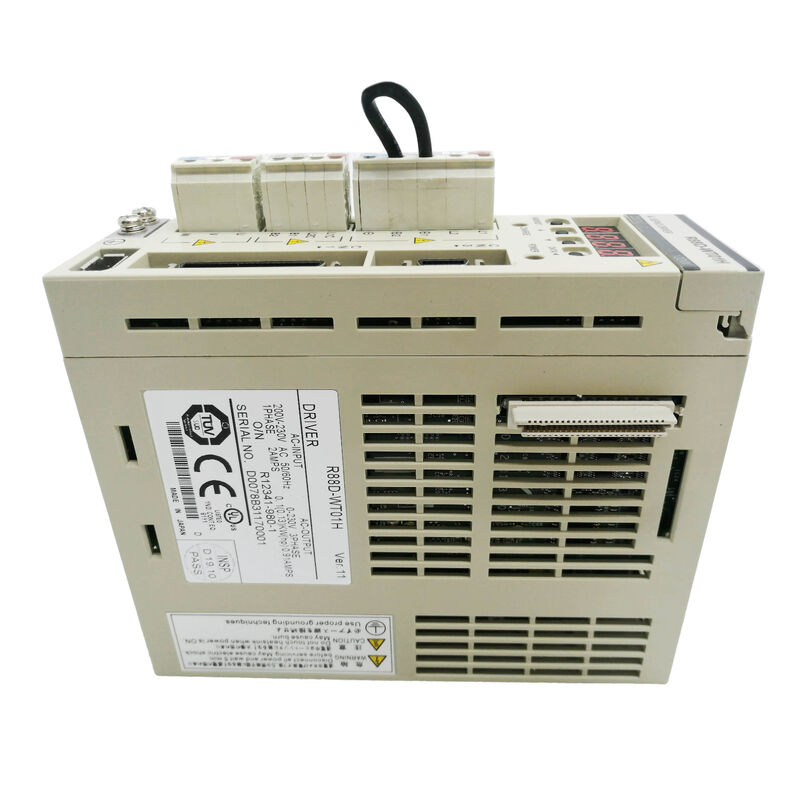

OMRON R88D-WT01H OMNUC W 시리즈 AC 서보 드라이브 — 100W 단상 200V 서보 드라이버

속도 컨트롤러 그 이상

수년간 OMRON 서보 라인업을 다뤄본 자동화 엔지니어에게 어떤 플랫폼이 기준을 세웠는지 물어보면, OMNUC W 시리즈가 꾸준히 언급될 것입니다. R88D-WT01H은 해당 제품군의 시작점에 위치하며 — 100W, 단상 200V AC 서보 드라이버 — 하지만 "시작점"이라는 단어는 이 드라이브가 실제로 하는 일을 과소평가합니다. 이 드라이브는 세 가지 모드(위치 제어, 속도 제어, 토크 제어)를 모두 동일한 하드웨어에서 지원합니다. 작동 모드는 하드웨어 변형이 아닌 파라미터 설정입니다. 하나의 드라이브, 세 가지 근본적으로 다른 제어 동작.

이러한 설계 철학은 OMRON이 W 시리즈에서 구축한 모든 것에 적용되었습니다. 목표는 소형 포장 축의 정밀한 위치 지정, 피드 롤의 정확한 속도 조절, 또는 와인딩 스테이지의 토크 제어 장력 관리 등 각 애플리케이션에 대해 다른 하드웨어를 요구하지 않고도 처리할 수 있는 충분한 기능을 갖춘 서보 플랫폼을 만드는 것이었습니다. R88D-WT01H는 1kg 미만의 컴팩트한 패널 마운트 인클로저에서 이러한 유연성을 제공합니다.

모델 번호 해독: R88D-WT01H

OMRON 서보 드라이버 명명 규칙의 각 문자는 특정 하드웨어 정보를 전달합니다:

배터리 컴파트먼트 및 CN8T 지정자는 애플리케이션 선택에 가장 기능적으로 중요한 문자입니다. 이는 이 드라이브가 단일 장치에서 세 가지 제어 모드를 모두 지원함을 확인하며, 하드웨어 수준에서 하나의 제어 모드로 고정된 이전 또는 더 단순한 OMRON 서보 플랫폼과 구별됩니다.

배터리 컴파트먼트 및 CN8H 접미사는 200V 전압 등급을 나타냅니다. 직접적인 100V 등급에 해당하는 모델은 R88D-WT01HL이며, 동일한 정격 출력이지만 공급 전압이 다릅니다. 이들은 상호 교환할 수 없습니다. 메인 회로 권선, 내부 버스 전압 및 모터 호환성은 H 및 L 변형 간에 다릅니다.

전체 기술 사양

세 가지 제어 모드 — 하나의 드라이브

OMRON 라인업에서 W 시리즈 드라이브를 정의하는 기능은 동일한 장치 내에서 세 가지 서보 제어 아키텍처를 모두 동시에 사용할 수 있다는 것입니다.

위치 제어 모드는 컨트롤러로부터 펄스 문자열 명령을 수신합니다. 드라이브는 엔코더 피드백을 중심으로 위치 루프를 닫고 명령된 이동을 실행합니다. 펄스 입력은 펄스+방향, CW/CCW 또는 90° 위상차 형식을 수용합니다. 전자 기어 기능은 명령 펄스 비율을 스케일링하여 컨트롤러 프로그램 수정 없이 컨트롤러의 출력 펄스 속도를 필요한 모터 분해능에 맞출 수 있습니다. 최대 명령 펄스 주파수는 시스템 병목 현상 없이 고속 위치 지정 요구 사항을 지원합니다.

속도 제어 모드는 컨트롤러 또는 포텐셔미터로부터 아날로그 전압 참조(일반적으로 ±10V DC)를 수신하고 해당 입력에 비례하여 모터 속도를 조절합니다. 1:5,000의 속도 제어 범위 — 즉, 드라이브가 0.6 r/min에서 최대 3,000 r/min까지 속도를 정확하게 조절할 수 있다는 것을 의미합니다 — 이론적인 최대값이 아닌 실제 폐쇄 루프 성능을 반영하는 기준 수치입니다. 해당 범위의 하단에서는 모터가 부드럽고 제어 가능하게 회전하며, 이는 크롤 속도 정확도가 제품 품질에 직접적인 영향을 미치는 피드 애플리케이션에 중요합니다.

토크 제어 모드는 설정된 상한으로 속도를 제한하면서 아날로그 명령 신호에 비례하여 모터 출력 토크를 조절합니다. 이 모드는 위치 또는 속도 대신 힘 또는 장력을 제어해야 하는 모든 곳(웹 장력 시스템, 클램핑 메커니즘, 토크 제한 스크루드라이버, 부하가 기준이 되는 자재 취급)에서 사용됩니다.

모드 간 전환은 하드웨어 교체가 아닌 파라미터 변경입니다. 기계 설계자는 속도 모드에서 축을 프로토타이핑한 다음, 동일한 드라이브를 사용하여 최종 구현을 위해 위치 모드로 전환할 수 있습니다.

호환 서보 모터

R88D-WT01H는 3,000 r/min 정격 속도로 작동하는 OMRON의 100W W 시리즈 서보 모터와 일치합니다. 모터 본체 스타일 및 엔코더 유형에 따라 네 가지 구성이 가능합니다:

원통형 본체 (표준):

• R88M-W10030H — 증분 엔코더, 100W
• R88M-W10030T — 절대 엔코더, 100W

평면 (슬림 프로파일) 본체:

• R88M-WP10030H — 증분 엔코더, 컴팩트 본체
• R88M-WP10030T — 절대 엔코더, 컴팩트 본체

배터리 컴파트먼트 및 CN8H 접미사는 증분 엔코더를 나타내고, T 접미사는 배터리 백업 절대 엔코더를 나타냅니다. 두 엔코더 유형 모두 R88D-WT01H에서 완전히 지원됩니다. 드라이브에는 절대 엔코더 백업 배터리를 위한 전용 CN8 배터리 커넥터가 있으며, 펌웨어는 동일한 CN2 엔코더 입력을 통해 두 엔코더 유형을 모두 처리합니다.

네 가지 100W 모터 변형 모두에서 공유되는 성능 특성: 정격 토크 0.318 N·m, 정격 속도 3,000 r/min, 순간 최대 속도 4,500 r/min, 순간 최대 토크 0.96 N·m.

평면형 (WP) 모터는 원통형 모델과 동일한 전기적 성능을 훨씬 짧은 본체 길이로 제공합니다. 모터 장착 공간의 축 방향 깊이가 제한적인 기계에 유용합니다.

커넥터 레이아웃 및 전면 패널

각 커넥터의 기능을 이해하면 배선 및 문제 해결 시간을 절약할 수 있습니다. 드라이브 상단에서 하단으로:

배터리 컴파트먼트 및 CN8은 상단 커버 아래에 있습니다. 절대 엔코더 모터가 연결된 경우 백업 배터리가 여기에 장착됩니다. 충전된 배터리가 없으면 절대 엔코더는 전원 사이클 동안 다회전 위치 데이터를 유지할 수 없습니다. 시작 시 배터리 경보는 일반적으로 이 컴파트먼트에서 발생합니다.CN5

는 2핀 아날로그 모니터 출력입니다. 모터 속도 및 토크 전류에 비례하는 실시간 아날로그 전압 신호가 여기에 나타나며, PC 소프트웨어를 연결하지 않고 오실로스코프 또는 데이터 레코더로 읽을 수 있습니다. 이는 시운전 중 가장 빠른 진단 경로입니다. CN5에 스코프를 연결하면 명령에 대한 응답으로 모터 속도 및 토크 파형을 즉시 볼 수 있습니다.CN3

은 파라미터 유닛 또는 PC 연결을 위한 직렬 통신 포트(RS-232C / RS-422A)입니다. OMRON R88A-PR02W 휴대용 파라미터 유닛은 랩톱 없이 현장 프로그래밍 및 모니터링을 위해 여기에 연결됩니다. PC 기반 설정은 OMRON의 WmonWin 모니터링 소프트웨어를 RS-232C를 통해 사용합니다.CN1

은 제어 I/O 커넥터입니다. PLC 또는 모션 컨트롤러가 여기에 배선됩니다: 명령 펄스(위치 모드), 아날로그 속도 또는 토크 참조(속도/토크 모드), 서보 ON/OFF, 알람 리셋, 전진/후진 제한 억제, 그리고 위치 내, 제로 속도, 알람 상태와 같은 출력 신호.CN2

는 모터 엔코더 신호를 드라이브의 위치/속도 처리 회로로 다시 전달하는 엔코더 피드백 커넥터입니다.절대 엔코더 작동: 전원 사이클 간 위치 유지

T 접미사 모터(절대 엔코더)가 R88D-WT01H와 쌍을 이룰 때, 서보 시스템은 완전한 전원 차단 후에도 컨트롤러에 다회전 절대 위치를 보고할 수 있습니다. 엔코더는 CN8의 배터리로 백업되는 내부 비휘발성 메모리에 다회전 카운트와 회전 내 위치를 저장합니다.

전원 인가 시, 드라이브는 즉시 엔코더에서 저장된 위치를 읽습니다. 컨트롤러는 호밍 사이클을 요구하지 않고 현재 축 위치를 수신합니다. 즉, 전원이 인가되는 순간 기계는 자신의 위치를 알게 됩니다. 이것이 호밍 사이클이 생산 시간을 소비하거나 기계의 형상 또는 공구로 인해 안전한 호밍 경로가 복잡한 기계에서 절대 엔코더의 추가 비용을 정당화하는 실질적인 차이점입니다.

증분 엔코더 모터(H 접미사)는 각 전원 사이클마다 기준점 복귀가 필요합니다. 단점은 낮은 비용과 배터리 유지 보수 요구 사항이 없다는 것입니다. 호밍이 빠르고 저렴하며 방해가 되지 않는 기계의 경우, 증분 엔코더는 합리적인 선택으로 남아 있습니다.

네트워크 연결 옵션

기본 R88D-WT01H는 RS-232C / RS-422A 직렬 포트를 통해 통신합니다. 필드 네트워크 통합이 필요한 설치의 경우,

R88A-NCW152-DRT DeviceNet 옵션 유닛은 W 시리즈 드라이브에 DeviceNet 슬레이브 기능을 추가합니다. 옵션 유닛은 외부 DSI 통신 키트를 통해 드라이브의 직렬 포트에 연결되며, 드라이브가 DeviceNet 네트워크에 참여할 수 있도록 합니다. 파라미터 액세스, 명령 전송 및 상태 모니터링이 모두 장치 네트워크를 통해 각 드라이브에 대한 별도의 포인트-투-포인트 배선 없이 이루어집니다.이 업그레이드 경로는 DeviceNet 마스터 유닛을 사용하는 OMRON의 CS1 및 CJ1 PLC 제품군을 사용하는 기계 제작자에게 중요한 기능이었습니다. 패널까지의 단일 DeviceNet 케이블 연결로 여러 서보 드라이브에 도달할 수 있어 배선이 단순화되고 중앙 집중식 진단이 가능해졌습니다.

조달 및 교체 고려 사항

R88D-WT01H는

OMRON의 활성 생산 카탈로그에서 단종되었습니다. OMNUC W 시리즈는 OMRON의 G 시리즈 및 이후 1S 시리즈로 대체되었으며, 이들은 확장된 네트워크 기능, 더 높은 엔코더 해상도 및 EtherCAT 연결을 제공합니다. 그러나 W 시리즈 드라이브는 전 세계적으로 설치된 많은 활성 기계에서 계속 사용되고 있으며, 교체 유닛은 전문 산업 자동화 공급업체를 통해 정기적으로 조달됩니다.중고 또는 리퍼비시된 R88D-WT01H를 구매할 때, 단순히 전원을 켜는 것이 아니라 부하 테스트를 거쳤는지 확인하십시오. 드라이브는 육안 검사 및 전원 인가 시 오류 없이 통과할 수 있지만, IGBT 성능 저하, 엔코더 신호 처리 손상 또는 모터 부하에서만 나타나는 커패시터 노화가 여전히 발생할 수 있습니다. T 접미사 모터와 함께 사용할 경우 절대 엔코더 배터리 컴파트먼트가 손상되지 않았는지 확인하십시오.

자주 묻는 질문

Q1: R88D-WT01H와 R88D-WT01HL의 차이점은 무엇이며, 상호 교환이 가능한가요?

이 두 드라이브의 기능적 아키텍처는 동일합니다. 둘 다 100W W 시리즈 3모드 서보 드라이버입니다. 유일한 차이점은

입력 전압 등급입니다. R88D-WT01H는 단상 200/230V AC 공급(170–253V)에서 작동하는 반면, R88D-WT01HL은 단상 100V AC에서 작동합니다. 전기적으로 호환되지 않으며 서로 대체할 수 없습니다. 호환되는 모터 세트도 다릅니다. H 등급 드라이버는 200V 모터(R88M-W10030H/T)와 쌍을 이루고, HL 등급 드라이버는 동일한 기계적 프레임의 100V 모터와 쌍을 이룹니다. 설치 패널이 200V 단상을 사용하는 경우 H 접미사 드라이버만 올바릅니다. HL 등급 드라이버를 200V 공급에 장착하면 드라이버가 손상됩니다. H 등급 드라이버를 100V 공급에 장착하면 저전압 오류가 발생하고 드라이버가 작동하지 않습니다.Q2: R88D-WT01H는 어떤 펄스 출력 PLC와도 위치 제어 모드에서 작동할 수 있습니까, 아니면 OMRON 컨트롤러가 필요합니까?

R88D-WT01H는

표준 펄스 문자열 위치 명령을 수용하며 이 모드에서는 컨트롤러에 구애받지 않습니다. 차동 또는 오픈 컬렉터 펄스 신호를 펄스+방향, CW/CCW 또는 90° 위상차 형식으로 출력할 수 있는 모든 PLC, 모션 컨트롤러 또는 인덱서는 이 드라이버를 명령할 수 있습니다. OMRON 자체 위치 지정 유닛(CJ1W-NC, CS1W-NC 시리즈)은 자연스럽게 인터페이스되지만, 신호 레벨과 출력 전류 정격이 드라이버의 CN1 입력 사양 내에 있다면 Mitsubishi, Keyence, Panasonic 및 기타 제조업체의 펄스 출력 컨트롤러도 동일하게 작동합니다. 속도 및 토크 제어 모드의 경우, 드라이버는 거의 모든 아날로그 지원 PLC 모듈 및 모션 컨트롤러의 표준 출력인 ±10V DC 아날로그 참조가 필요합니다.Q3: 드라이버에 배터리 경보가 표시됩니다. 이것은 무엇을 의미하며 얼마나 긴급한가요?

R88D-WT01H의 배터리 경보는

CN8 배터리 컴파트먼트의 백업 배터리 전압이 절대 엔코더 위치 데이터를 유지하는 데 필요한 임계값 아래로 떨어졌음을 나타냅니다. 이 경보는 T 접미사 모터(절대 엔코더)가 연결된 경우에만 관련이 있으며, 증분 엔코더(H 접미사) 모터를 사용하는 시스템에는 영향을 미치지 않습니다. 긴급성은 배터리 전압의 현재 상태에 따라 달라집니다. 초기 배터리 경고는 배터리가 약해지고 있으며 곧 교체해야 함을 의미하지만, 엔코더 데이터는 여전히 intact합니다. 배터리가 완전히 방전되면 엔코더에 저장된 다회전 위치 카운트가 손실될 수 있습니다. 다음 전원 인가 시 드라이버는 절대 위치 참조를 재설정하기 위해 기준점 복귀를 요청합니다. 이를 피하려면 배터리가 완전히 방전되기 전에 교체하십시오. OMRON에서 지정한 교체품은 R88A-BAT01W 배터리 유닛입니다.Q4: 1:5,000의 속도 제어 범위는 무엇이며 왜 제 애플리케이션에 중요한가요?

1:5,000의 속도 제어 범위

는 드라이브가 지정된 부하 조절 성능을 유지하면서 최대 3,000 r/min에서 최소 0.6 r/min까지 모터 속도를 정확하게 조절할 수 있음을 의미합니다. 실제적으로 이 수치는 드라이브가 안정적인 속도 안정성을 유지하면서 모터를 얼마나 느리게 회전시킬 수 있는지를 알려줍니다. 대부분의 위치 지정 애플리케이션의 경우 이 범위는 훨씬 더 많습니다. 이것이 중요해지는 것은 매우 느리고 안정적인 회전이 필요한 애플리케이션입니다. 예를 들어, 제어된 자재 공급, 스플라이스 중 거의 제로 속도에서의 필름 와인딩, 또는 출력에 눈에 띄는 결함을 유발하는 속도 변화가 있는 경우의 정밀한 저속 인덱싱입니다. 더 좁은 제어 범위(예: 1:1,000)를 가진 드라이버는 저속에서 불안정해지거나 흔들립니다. W 시리즈의 1:5,000 범위는 드라이브의 속도 제어 루프의 해상도와 대역폭을 반영하며, 이 플랫폼이 최신이었을 때 OMRON의 경쟁 우위였습니다.Q5: R88D-WT01H는 단종되었습니다. OMRON G5 시리즈 또는 1S 시리즈가 직접적인 대체품인가요?둘 다 완전히 투명한 드롭인 대체품은 아니지만, 파라미터 및 배선 작업을 통해 둘 다 대체할 수 있습니다.

OMRON G5 시리즈

(R88D-KN01H-ECT 또는 비-ECT 변형)는 애플리케이션 범위 및 모터 페어링 측면에서 가장 가까운 후속 모델입니다. OMRON은 또한 W 시리즈 모터와 동일한 프레임 치수를 공유하는 호환 G5 시리즈 100W 모터를 생산했습니다. 그러나 커넥터 레이아웃, 파라미터 번호 및 엔코더 케이블 유형은 W 시리즈와 G5 시리즈 간에 다르므로 배선 변경이 필요합니다. 1S 시리즈(R88D-1SN01H-ECT)는 EtherCAT 통신 및 더 높은 해상도 엔코더를 갖춘 OMRON의 현재 플랫폼이며, 배선 및 PLC 프로그래밍 요구 사항에서 더 큰 변화를 나타냅니다. 기존 기계에서 고장난 드라이버를 재설치하는 것을 목표로 하는 순수한 유지 보수 대체품의 경우, 기존 파라미터 세트를 전송하여 테스트된 R88D-WT01H를 중고 시장에서 조달하는 것이 일반적으로 플랫폼 마이그레이션보다 빠릅니다. 기계가 업데이트되거나 여러 축을 동시에 교체해야 하는 경우, G5 시리즈는 W 시리즈에서 가장 실용적인 업그레이드 경로를 제공합니다.OMRON R88D-WT01H는 OMNUC W 시리즈 AC 서보 시스템(사용 설명서 카탈로그 번호 I531)의 일부입니다. 이 모델은 OMRON의 현재 생산 라인업에서 단종되었습니다. 교체품 주문 전에 항상 엔코더 유형(증분형 대 절대형) 및 전압 등급 호환성을 확인하십시오. 드라이버 배선 또는 커넥터 작업을 하기 전에 전원 공급을 차단한 후 최소 5분 동안 기다려 내부 커패시터가 방전되도록 하십시오.
