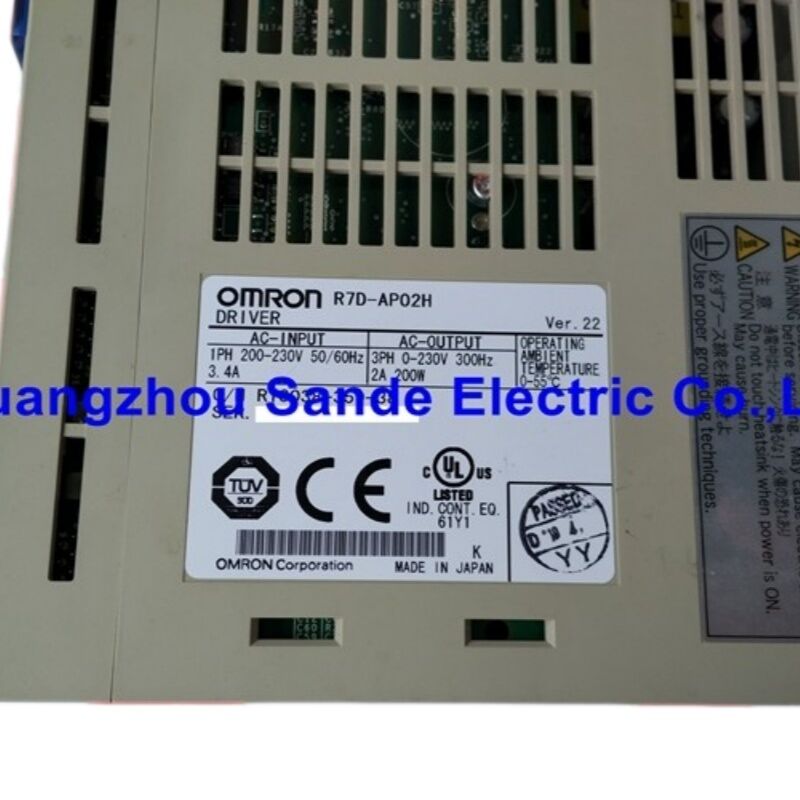

OMRON R7D-AP02H SmartStep A 시리즈 서보 드라이브 — 200W 단상 200V AC 서보 드라이버

스테퍼 모터가 더 이상 충분하지 않은 경우

올바른 선택으로 보였던 스테퍼 모터가 부하 상태에서 누락된 단계, 지속적인 속도에서 과열 또는 완성된 부품에 나타나는 진동 등 한계를 드러내기 시작하는 특별한 순간이 기계 설계에 있습니다. 그만큼오므론 R7D-AP02H그 순간을 위해 특별히 만들어졌습니다.

OMRON의 일부스마트스텝 A 시리즈, R7D-AP02H는200W AC 서보 드라이브스테퍼 시스템과 동일한 비용의 브래킷과 배선 단순성을 차지하면서 진정한 서보의 폐쇄 루프 성능을 제공하도록 설계되었습니다. 개념은 직접적입니다. 펄스 출력(스테퍼 드라이버가 수신하는 것과 동일한 유형의 신호)이 있는 범용 컨트롤러로부터 펄스 스트링 명령을 받아들이고 실시간 위치 피드백, 자동 게인 조정, 스테퍼가 제공할 수 없는 정지 및 과부하 방지 기능을 갖춘 브러시리스 AC 서보 모터를 구동합니다.

그 결과, PLC 코드를 다시 작성하지 않고도 기존 모션 아키텍처에 적합한 드라이브가 탄생했으며, 스테퍼 기반 시스템이 실제 부하에서 발생하는 위치 정확도 및 신뢰성 문제를 해결했습니다.

SmartStep A — 플랫폼이 해결하도록 설계된 것

OMRON은 SmartStep A 시리즈를 자동화 시장의 특정 격차에 포지셔닝했습니다. 애플리케이션은 서보 성능이 필요할 만큼 복잡하지만 전체 SGDH급 드라이브의 비용과 프로그래밍 깊이가 정당화되지 않을 만큼 간단합니다. 포장 기계, 라벨링 스테이션, 소형 컨베이어, 인덱싱 테이블, 간단한 픽 앤 플레이스 시스템 등 컨트롤러가 기본 PLC 또는 전용 모션 카드이고 모션 프로파일이 기본적으로 이동 위치에 있는 장비입니다.

SmartStep A 드라이브는 다음에서 작동합니다.펄스열 입력— 컨트롤러는 방향 및 단계 펄스를 출력하고 드라이브는 이동을 실행하며 엔코더 피드백 루프를 통해 완료를 확인합니다. 서보 드라이버는 모든 폐쇄 루프 서보 수학을 내부적으로 처리합니다. PLC의 관점에서 보면 인터페이스는 스테퍼 드라이버를 배선하는 것보다 더 복잡하지 않습니다. 성능 차이는 전적으로 드라이브 내부에 있습니다.

전면 패널딥 스위치표준 설정을 위한 소프트웨어나 매개변수 장치 없이 기본 구성(펄스 입력 유형, 모터 방향, 동적 제동 동작)을 처리합니다. 이는 의도적인 설계 결정이었습니다. SmartStep A 드라이브는 서보 전문가가 아닌 공장 현장의 유지 관리 엔지니어가 구성하도록 되어 있었습니다.

기술 사양

모델 번호 이해: R7D-AP02H

OMRON의 SmartStep A 부품 번호는 상호 참조 또는 대안 소싱 시 알 가치가 있는 일관된 논리를 따릅니다.

R7D— SmartStep A 서보 드라이버
AP— 표준 모델(펄스열 입력형)
02— 200W 전력 등급(01 = 100W, 04 = 400W, 08 = 750W)
시간— 200V AC 전압 등급(L 접미사는 100V AC를 나타냄)

H/L 접미사는 서로 바꿔 사용할 수 없습니다. R7D-AP02L은 200V 공급 배선과 전기적으로 호환되지 않으며 별도의 100V AC 배전 환경용으로 설계되었습니다. 교체품을 구입할 때 전압 접미사는 설치와 일치해야 합니다.

호환 가능한 서보 모터

R7D-AP02H는 OMRON의 제품과 일치합니다.200W SmartStep A 서보 모터. 다양한 기계적 설치 요구 사항에 따라 두 가지 본체 스타일을 사용할 수 있습니다.

원통형(표준) 본체:

• R7M-A20030-S1 — 샤프트 키, 브레이크 없음
• R7M-A20030-BS1 — 샤프트 키, 24V DC 전원 차단 브레이크 포함

플랫(짧은 몸체) 스타일:

• R7M-AP20030-S1 — 컴팩트한 설치 공간 버전
• R7M-AP20030-BS1 — 브레이크 옵션이 포함된 평면 본체

두 모터 제품군 모두 동일한 200W 전기 정격을 공유합니다.0.637N·m 정격 토크,정격속도 3,000r/min, 그리고4,500r/min 순간 최고 속도. 피크 토크 도달1.91N·m— 정격 토크의 약 3배 — 짧은 가속 요구에 적합합니다. 모터 인코더 출력회전당 2,000펄스위상 A 및 B에서 원점 복귀 참조를 위해 회전당 하나의 Z 펄스를 사용합니다.

모터와 드라이브 사이의 엔코더 케이블 길이는 시스템 잡음 내성에 영향을 미칩니다. OMRON은 고정 라우팅용 표준 케이블과 케이블이 모터와 함께 이동해야 하는 설치용 로봇 케이블(유연한 구조)을 권장합니다.

자동 실시간 튜닝 - 범위 없이 시운전

기존의 서보 시운전에는 반복적인 루프 게인 조정이 포함되었습니다. 즉, 모터를 실행하고, 오실로스코프 또는 모션 분석기에서 응답을 관찰하고, 비례 및 적분 게인을 조정하고, 반복했습니다. SmartStep A 드라이브는 이 프로세스를 자동화합니다.

그만큼자동 실시간 튜닝기능은 실제 작동 중에 모터의 관성과 부하 특성을 지속적으로 모니터링합니다. 드라이브는 내부 제어 게인을 실시간으로 조정하여 부하 조건 변화에 따라 최적의 서보 응답을 유지합니다. 이는 다양한 중량의 제품을 처리하는 포장 장비나 간헐적으로 부하가 걸리는 컨베이어와 같이 사이클에 따라 부하가 변하는 기계에서 중요한 기능입니다.

일관되고 반복 가능한 부하가 있는 기계의 경우 이득이 설정되면 드라이브는 고정 이득 모드에서 작동할 수도 있습니다. 이는 전원 주기 전반에 걸쳐 예측 가능하고 반복 가능한 동작을 제공합니다.

입력 명령 유연성 및 제어 I/O

R7D-AP02H는 받아들입니다펄스열 위치 명령전면 패널 DIP 스위치를 통해 선택할 수 있는 세 가지 형식:

• 펄스 + 방향— 별도의 펄스 카운트 및 방향 신호(가장 일반적인 PLC 출력 형식)
• CW/CCW 펄스— 별도의 순방향 및 역방향 펄스 트레인
• 90° 위상차— 직교 A/B 인코더 스타일 입력

최대 펄스 입력 주파수는500kpps(초당 킬로 펄스) - 위치 명령이 드라이브에 얼마나 빨리 전달될 수 있는지에 대한 상한을 설정합니다. 모터 회전당 2,000개의 엔코더 펄스에서 500kpps 명령 속도는 모터의 물리적 한계보다 훨씬 높은 15,000r/min의 최대 명령 속도에 해당하므로 펄스 입력 속도는 일반적인 SmartStep A 애플리케이션에서 성능 병목 현상이 발생하지 않습니다.

제어 I/O에는 표준 서보 인터록 신호가 포함됩니다.서보 ON,알람 재설정,전진/후진 드라이브 금지 제한, 그리고범용 입력 및 출력위치 확인 및 경보 상태를 확인합니다. 안아날로그 모니터 출력(CN4)는 모터 속도 및 토크 전류에 비례하는 실시간 전압 신호를 제공하므로 PC 소프트웨어를 연결하지 않고도 오실로스코프 진단에 유용합니다.

직렬 통신: RS-232C 및 RS-422A

R7D-AP02H에는 두 직렬 포트가 모두 존재하며 작동합니다. 그만큼RS-232C 포트(CN3)은 전체 매개변수 액세스, 모니터링 및 드라이브 설정을 위해 OMRON의 매개변수 장치 소프트웨어를 실행하는 PC에 연결됩니다. 그만큼RS-422A 인터페이스멀티 드롭 배선을 지원하므로 단일 PC 또는 HMI가 공유 버스의 여러 드라이브와 통신할 수 있습니다. 이는 여러 서보 축이 있는 기계에 유용합니다.

현장에서의 기본적인 시운전 및 매개변수 조정을 위해 OMRON은R7A-PR02A 휴대용 매개변수 단위노트북 없이 CN3에 직접 연결됩니다. 이는 오류를 해결해야 할 때 PC가 항상 바닥에 있지 않은 산업 환경에서 SmartStep A를 진정으로 유지 관리할 수 있게 만드는 도구입니다.

동적 제동 및 재생

서보 모터가 감속하면 발전기 역할을 하여 에너지를 드라이브의 DC 버스로 반환합니다. R7D-AP02H는 내부 회생 에너지를 통해 이 회생 에너지를 관리합니다.재생 에너지 흡수평가된 능력37.1J. 중간 정도의 관성 부하와 정상적인 감속 램프가 있는 대부분의 200W 애플리케이션의 경우 내부 흡수로 충분합니다.

관성 부하가 더 높거나 빈번하고 빠른 감속 주기가 있는 애플리케이션의 경우외부 회생저항추가 소산 용량을 제공하기 위해 B1 및 B2 단자에 걸쳐 연결할 수 있습니다. 드라이브는 재생 의무를 모니터링하고 열 한계에 도달하면 경보를 발생시킵니다.

동적 제동— 드라이브에 오류가 발생하거나 전원이 꺼질 때 작동하는 저항성 제동은 DIP 스위치를 통해 구성할 수 있습니다. 이는 모터가 전력 손실 시 정지하기 위해 얼마나 적극적으로 감속하는지를 결정하며, 이는 기계 안전과 드라이브트레인의 기계적 스트레스에 직접적인 영향을 미칩니다.

제조업체 상태 및 소싱 참고 사항

R7D-AP02H는OMRON에 의해 ​​중단됨현재 생산 품목으로 SmartStep A 시리즈는 확장된 기능 세트와 네트워크 기능을 갖춘 최신 OMRON 서보 플랫폼으로 대체되었습니다. 그러나 현장에서 SmartStep A 시스템의 설치 기반은 여전히 ​​큽니다. 드라이브는 2000년대부터 2010년대까지 전 세계적으로 판매되었으며 이를 중심으로 구축된 많은 기계가 계속 작동합니다.

교체 장치는 다음을 통해 공급됩니다.산업 잉여 및 개조된 장비 채널. 구매할 때 단순히 육안으로 검사하기보다는 장치가 부하 상태에서 기능 테스트를 거쳤는지 확인하고, 기존 드라이브에서 매개변수 마이그레이션을 계획하는 경우 펌웨어 버전이 애플리케이션과 호환되는지 확인하십시오. R7D-AP02H의 핵심 기능은 OMRON의 사용자 설명서(카탈로그 번호 I533-E1-04) 및 시스템 구성 설명서에 잘 문서화되어 있으며, 둘 다 OMRON의 문서 아카이브에서 공개적으로 사용할 수 있습니다.

자주 묻는 질문

Q1: R7D-AP02H에 명령을 내릴 수 있는 컨트롤러 유형은 무엇이며, OMRON 자체 PLC가 필요합니까?

OMRON 전용 컨트롤러가 필요하지 않습니다. R7D-AP02H는표준 펄스열 명령 입력— 펄스 출력 기능이 내장된 거의 모든 PLC, 전용 모션 컨트롤러, CNC 시스템 및 스테퍼 인덱서에서 동일한 유형의 신호 출력. 펄스 형식(펄스+방향, CW/CCW 또는 90° 위상차)은 드라이브 전면 패널의 DIP 스위치로 선택됩니다. 드라이브의 명령 인터페이스는 컨트롤러에 구애받지 않습니다. 컨트롤러가 최대 500kpps의 디지털 펄스 및 방향 신호를 출력할 수 있는 경우 이 드라이브에 명령을 내릴 수 있습니다. OMRON의 자체 PLC 및 모션 컨트롤러는 이 드라이브와 자연스럽게 작동하지만, 펄스 출력 신호 레벨이 드라이브의 입력 사양 내에 있는 한 Mitsubishi, Keyence, Panasonic 또는 기타 제조업체의 타사 컨트롤러도 동일하게 호환됩니다.

Q2: R7D-AP02H와 R7D-AP02L의 차이점은 무엇이며, 대체할 수 있나요?

두 모델의 유일한 차이점은입력 전압 등급:

• R7D-AP02H— 단상200/230V AC(170~253V), 50/60Hz
• R7D-AP02L— 단상100/115V AC, 50/60Hz

그들은전기적으로 호환되지 않는전원 배선을 변경하지 않고서는 서로 대체할 수 없습니다. H 및 L 변형은 또한 서로 다른 서보 모터 세트와 쌍을 이룹니다. R7M-A20030-□ 모터 권선은 동일하지만 전압에 민감한 모터 매개변수는 전압 등급에 따라 다릅니다. 서보 케이블은 두 변형 모두에서 호환됩니다. 교체품을 구입할 때 항상 접미사 문자를 원래 설치의 전압 등급과 일치시키십시오.

Q3: 드라이브에 알람 코드가 표시됩니다. PC 소프트웨어 없이 어떻게 진단하고 재설정하나요?

R7D-AP02H에는전면 패널 7세그먼트 LED 디스플레이알람 코드를 직접 보여줍니다. 알람이 발생하면 디스플레이에는 엔코더 오류, 과전압, 저전압, 과전류, 과부하, 재생 오류, 과속도 또는 위치 편차 초과 등 특정 오류 범주를 식별하는 두 문자 코드(예: AL.14, AL.21, AL.40)가 표시됩니다. OMRON SmartStep A 사용자 설명서(I533-E1-04)에는 각 코드에 대한 원인과 해결 조치가 포함된 완전한 알람 코드 표가 포함되어 있습니다. 근본 원인을 해결한 후 일시적으로 알람을 활성화하여 알람을 재설정할 수 있습니다.알람 재설정 입력드라이브의 제어 터미널 스트립에 - 이를 위해 PC가 필요하지 않습니다. 근본 원인을 해결하지 않고 반복적으로 재설정하고 다시 시작하지 마십시오. 지속되는 알람은 일반적으로 배선 오류, 기계적 방해, 잘못된 게인 설정 또는 자체적으로 해결되지 않는 하드웨어 구성 요소 오류를 나타냅니다.

Q4: R7D-AP02H를 다른 제조업체의 서보 모터와 함께 사용할 수 있습니까, 아니면 OMRON의 R7M 모터가 필요합니까?

R7D-AP02H는 OMRON용으로 설계 및 교정되었습니다.R7M-A20030 및 R7M-AP20030200W 서보 모터는 드라이브의 CN2 인코더 입력과 일치하는 커넥터 및 배선 방식을 갖춘 특정 2,000펄스/회전 증분형 인코더를 사용합니다. 다른 인코더 유형, 다른 권선 인덕턴스 또는 다른 커넥터 배선을 갖춘 타사 서보 모터를 사용하려면 신중한 전기 호환성 검증이 필요하며 OMRON에서는 지원하지 않습니다. 실제로 생산 환경에서 이 드라이브에 OMRON 이외의 모터를 교체하는 것은 권장되지 않습니다. 드라이브의 자동 튜닝 알고리즘과 보호 임계값은 R7M 시리즈의 모터 매개변수에 맞게 조정되며 불일치로 인해 불안정한 서보 동작이나 드라이브 오류가 발생할 수 있습니다. 원래 모터 모델을 더 이상 사용할 수 없는 경우 정확한 OMRON 교체품 또는 이 드라이브 제품군에 대해 OMRON이 지정한 호환 가능한 모터가 올바른 경로입니다.

Q5: 기기에는 여러 개의 R7D-AP02H 드라이브가 있습니다. 모니터링을 위해 각 드라이브에 별도의 PC 연결이 필요합니까, 아니면 네트워크로 연결할 수 있습니까?

여러 드라이브는 다음을 사용하여 단일 모니터링 연결을 공유할 수 있습니다.RS-422A 멀티드롭 구성. 각 드라이브(CN3)의 RS-422A 포트는 여러 드라이브가 데이지 체인 또는 스타 토폴로지로 단일 RS-422A 호스트 인터페이스에 연결되는 버스 배선을 지원합니다. 각 드라이브에는 전면 패널 회전 스위치를 통해 고유한 장치 주소가 할당되어 OMRON의 PC 모니터링 소프트웨어가 공유 버스의 개별 드라이브에 주소를 지정하고 통신할 수 있습니다. 2개 또는 3개의 서보 축이 있는 소형 기계의 경우 이는 모니터링 PC의 단일 RS-232-to-RS-422 변환기가 모든 드라이브에 동시에 도달할 수 있음을 의미합니다. 이는 다축 진단, 축 간 매개변수 비교 또는 하나의 파일에서 모든 드라이브에 대한 매개변수 세트 업로드에 유용합니다. RS-232C 포트는 단일 드라이브 액세스 전용 지점 간 연결이며 멀티 드롭 작동을 지원하지 않습니다.

OMRON R7D-AP02H는 SmartStep A 서보 드라이브 시리즈(Cat. No. I533)의 일부입니다. 이 모델은 OMRON의 현재 생산 라인업에서 단종되었습니다. 설치하기 전에 항상 드라이브의 알람 이력, 엔코더 케이블 상태, 모터 호환성을 확인하십시오. 전체 배선, 매개변수 및 문제 해결 문서는 OMRON 사용자 설명서 I533-E1-04를 참조하십시오.
