| 원래 장소 | 미국 |
| 브랜드 이름 | HONEYWELL |
| 인증 | Contact:Ms Amy SKYPE:sandesales01 EMAIL:sales01@sande-elec.com |
| 모델 번호 | M7284C1000 |

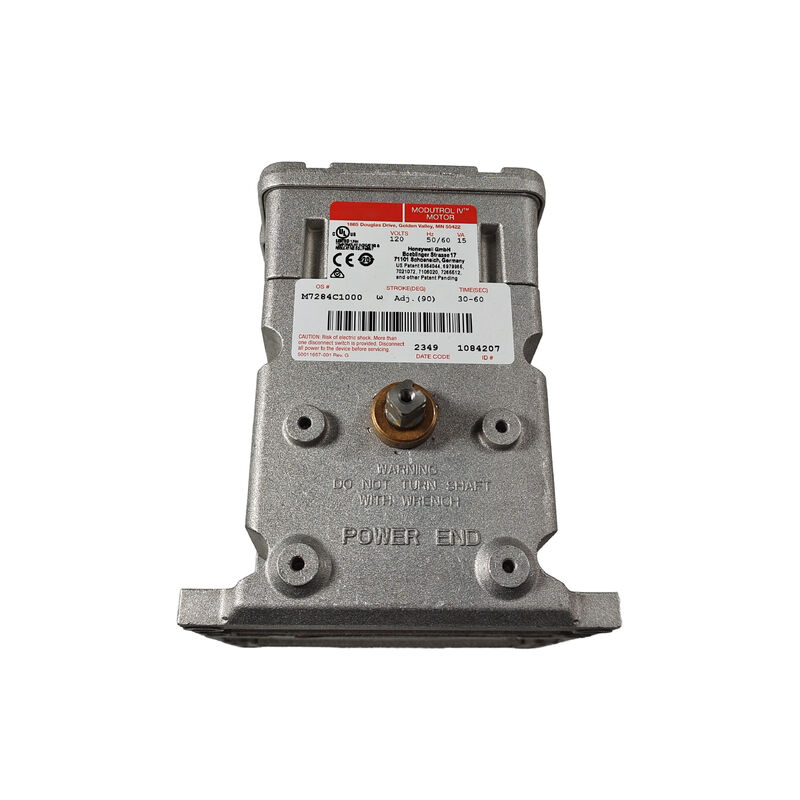

M7284C1000은 4-20mA 제어 신호를 사용하여 댐퍼 및 밸브를 위치시키는 데 사용되는 Honeywell Modutrol IV 모터입니다.이는 컨트롤러가 단순한 온/오프 작동이 아닌 반복적인 댐퍼 또는 밸브 위치 지정을 필요로 하는 경우 유용합니다.이 모델의 가치는 HVAC 및 공정 제어 하드웨어에서 전자 제어 신호와 실제 기계적 움직임을 연결하는 방식에 있습니다. 이 클래스의 모터는 단순히 샤프트를 회전시킨다는 이유만으로 선택되지 않습니다.유용한 작동 스트로크에 걸쳐 댐퍼 또는 밸브를 부드럽고 반복적으로 예측 가능하게 위치시킬 수 있기 때문에 선택됩니다. 실제 건물 제어 및 산업용 공기 흐름 시스템에서 이러한 반복적인 위치 지정은 순수한 속도보다 더 중요합니다.Honeywell의 Modutrol IV 문서는 댐퍼 및 밸브의 비례 위치 지정을 중심으로 제품군을 구성하므로, 이 모델은 보일러실, 공조 시스템, 버너 제어 장치 및 제어된 각도 이동이 필요한 유사한 자동화 환경에 자연스럽게 관련됩니다.매개변수
제품군 및 이 모델에 대한 게시된 데이터에는 M7284 범위의 풋 마운팅, 퀵 커넥트 터미널, NEMA 3 방수 기능 및 이중 사각 샤프트가 포함됩니다. 이는 실제 서비스 작업에서 사소한 세부 사항이 아닙니다.Q5: M7284C1000을 주문하기 전에 무엇을 확인해야 하나요?교체 및 선택 관점유지 보수 및 개조 작업의 경우 M7284C1000은 단순히 전압이 일치하는 모터가 아니라 제어 액추에이터 모터로 취급하는 것이 가장 좋습니다.신호 유형, 토크 클래스, 스트로크 범위, 회전 동작, 장착 형식 및 샤프트 스타일이 모두 중요합니다.실질적으로 올바른 교체는 댐퍼 또는 밸브 연결 동작을 일관되게 유지하고 시동 후 제어 불안정 가능성을 줄입니다.이 권장 사항은 M7284 제품군에 대한 게시된 Modutrol IV 제품 데이터를 기반으로 합니다.기술 데이터매개변수
값
부품 번호
M7284C1000
Honeywell제품 유형변조 액추에이터 모터Modutrol IV
전원 공급 장치
120 VAC, 50/60 Hz
제어 신호4-20 mA스트로크150 lb-in스트로크타이밍30초(90°), 60초(160°) 명목장착
풋 마운트
이중 사각 샤프트보호NEMA 3 방수 기능
입력 임피던스
100옴
자주 묻는 질문
| 이것은 4-20mA 제어 신호를 사용하여 댐퍼 및 밸브를 위치시키는 데 사용되는 Modutrol IV 액추에이터 모터입니다. | Q2: 이 모델이 제어 시스템에서 실질적인 가치를 갖는 이유는 무엇인가요? |
|---|---|
| 비례 전자 입력과 잘 정의된 기계적 스트로크 및 토크 클래스를 결합한 데서 가치가 나옵니다. | 이는 컨트롤러가 단순한 온/오프 작동이 아닌 반복적인 댐퍼 또는 밸브 위치 지정을 필요로 하는 경우 유용합니다. |
| Q3: 이 모터에 가장 적합한 애플리케이션 유형은 무엇인가요? | 4-20mA 제어가 사용되는 HVAC 댐퍼, 보일러실 제어, 공조 장비 및 공정 밸브 위치 지정에 적합합니다. |
| 이러한 애플리케이션 예시는 Modutrol IV 제품군의 댐퍼 및 밸브 역할에서 직접적으로 나옵니다. | Q4: 여기서 토크와 스트로크가 왜 그렇게 중요한가요? |
| 액추에이터 모터는 공급 전압뿐만 아니라 수행해야 하는 기계적 작업에 따라 선택되기 때문입니다. | 연결 부하, 필요한 이동 각도 및 응답 시간은 액추에이터가 장치를 올바르게 제어할지 여부에 영향을 미칩니다. |
| 이것은 게시된 M7284 제품군 데이터에 의해 뒷받침되는 엔지니어링 해석입니다. | Q5: M7284C1000을 주문하기 전에 무엇을 확인해야 하나요? |
| 설치된 부품 번호, 신호 유형, 토크 요구 사항, 스트로크 범위, 샤프트 스타일 및 장착 배열을 확인하십시오. | |
