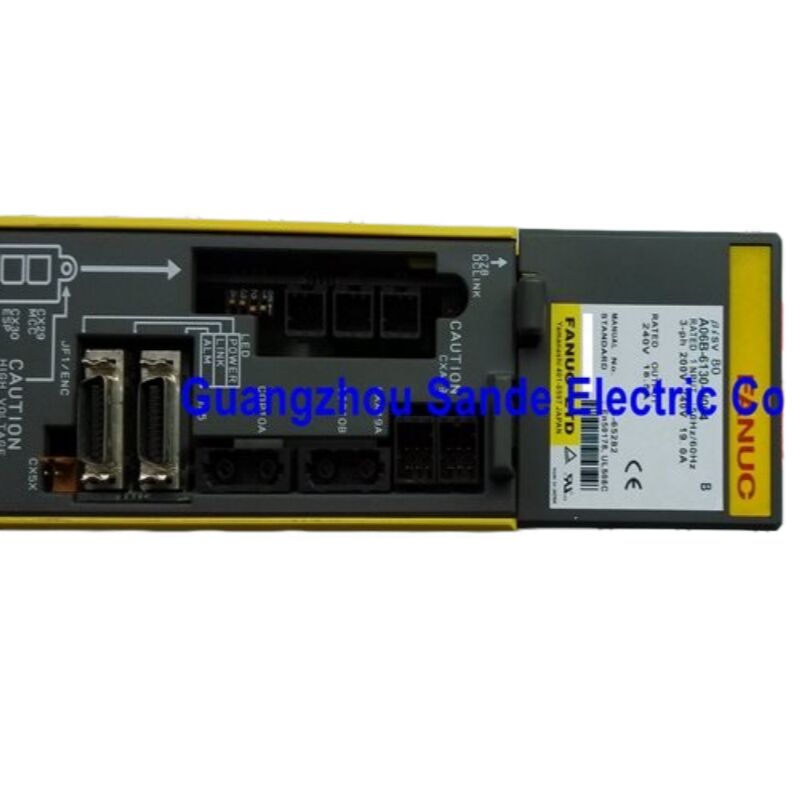

FANUC A06B-6130-H004 — Beta i 시리즈 SVM1-80i 단축 서보 증폭기, FSSB 인터페이스, 80A

제품 식별

부품 번호: A06B-6130-H004

시리즈: FANUC MELSERVO Beta i (βi) 시리즈

모델명: SVM1-80i (단축 서보 모듈, 80A급)

인터페이스: FSSB — FANUC 서보 직렬 버스 (광섬유)

참고 설명서: B-65322

이 장치는 무엇인가

FANUC의 Beta i 서보 증폭기 라인업 중에서 A06B-6130-H004는 특정하고 명확한 역할을 수행합니다. 즉, 80A 단축 모듈이며, 1세대 Beta i SVM1 시리즈 중 가장 큰 용량의 장치입니다. 더 작은 H001(20A) 및 H002(40A) 변형은 경하중 축을 처리하는 반면, H004는 지속적인 고전류 및 빠른 가속 응답을 요구하는 축을 위해 제작되었습니다. 자동 공구 교환기, 터렛 인덱싱 메커니즘, EDM 기계에서 흔히 볼 수 있는 정밀 회전 또는 선형 축 등이 해당됩니다.

Beta i 증폭기 제품군 전체를 Alpha iSV 시리즈와 구별하는 것은 아키텍처입니다. A06B-6130-H004는 전통적인 의미의 모듈이 아닙니다. 자체 통합 전원 공급 장치 섹션을 갖추고 있어 전기적으로 자체 포함됩니다. 이를 통해 외부 PSM 전원 공급 장치와 독립적으로 공작 기계의 어느 곳에나 장착할 수 있습니다. 컴팩트한 제어 캐비닛을 설계하거나 서보하는 축 가까이에 드라이브를 배치하는 기계 제작자에게 이러한 독립성은 진정한 실질적인 이점입니다.

FANUC CNC와의 통신은 광섬유 케이블을 사용하는 FSSB — FANUC 서보 직렬 버스 — 를 통해 이루어집니다. 광섬유 연결은 공작 기계 설치에서 흔히 발생하는 거리에서 전기 신호 케이블의 노이즈 민감성을 제거하며, FSSB 프로토콜의 고속 동기 통신은 0i-C 및 0i-D 제어 제품군이 연결된 모든 드라이브에 걸쳐 긴밀한 다축 위치 동기화를 달성할 수 있도록 합니다.

기술 사양

내장 전원 공급 장치: 공장 현장에서 중요한 이유

FANUC Alpha i 서보 드라이브의 표준 아키텍처는 여러 SVM 모듈에 DC 버스 전원을 공급하는 공유 전원 공급 장치 모듈(PSM)을 포함하며, 이 모듈은 공통 버스에서 데이지 체인으로 연결됩니다. A06B-6130-H004를 포함한 Beta i SVM1 시리즈는 완전히 다른 접근 방식을 취합니다. 각 장치에는 자체 정류기 및 DC 버스 스테이지가 통합되어 있어 외부 PSM이 필요하지 않습니다.

기계 설계 관점에서 이 자체 포함 아키텍처는 실제적인 결과를 가져옵니다. 설치가 간단합니다. 3상 입력 연결 세트 하나, 24V DC 제어 공급 라인 하나, FSSB 광섬유 케이블 하나만 있으면 됩니다. 버스 전압 시퀀싱이 없고, 여러 축 부하 조합에 맞춰 크기를 조정해야 하는 공유 PSM이 없으며, PSM 오류로 인해 여러 축이 동시에 다운될 위험도 없습니다. A06B-6130-H004에 오류가 발생하면 기계는 하나의 축을 잃게 됩니다. 모든 축이 공통 전원 공급 장치를 공유하는 것은 아닙니다.

유지보수 팀의 경우에도 동일한 논리가 적용됩니다. A06B-6130-H004를 교체하는 것은 간단한 교체입니다. 3상 입력, 모터 전원 출력, FSSB 광섬유, 24V 제어 공급 장치 및 장착된 경우 브레이크 케이블을 분리합니다. 교체 장치는 자체 전원 공급 장치가 이미 통합되어 있습니다. PSM 크기 계산이나 버스 재커미셔닝이 필요 없습니다.

FSSB 통신: CNC 링크

FSSB — FANUC 서보 직렬 버스 — 는 CNC를 서보 증폭기에 연결하기 위한 FANUC의 독점적인 고속 직렬 통신 프로토콜입니다. A06B-6130-H004는 CNC의 FSSB 포트에 광섬유 케이블을 통해 연결되며, 광섬유 매체는 부수적인 세부 사항이 아닙니다. 공작 기계 환경은 상당한 전자기 간섭을 발생시킵니다. 가변 주파수 드라이브, 유도 가열, 릴레이 코일 및 스위칭 전원 공급 장치는 모두 캐비닛에서 축까지의 긴 경로에서 신호 레벨 구리 케이블을 손상시킬 수 있는 노이즈를 생성합니다. 광섬유는 전기적 잠재력이 없으며 이 모든 것에 면역입니다.

통신 측면에서 FSSB는 CNC의 보간 주기와 동기적으로 작동합니다. 모든 위치 명령, 모든 엔코더 피드백 패킷, CNC와 A06B-6130-H004 간의 모든 매개변수 교환은 CNC의 계산 주기와 잠금 상태로 이루어집니다. 일반적으로 표준 0i 시스템에서는 1ms이며, 30i 시리즈 제어 장치에서는 더 빠른 주기 옵션을 사용할 수 있습니다. 이 동기 링크는 CNC가 각 드라이브가 각 위치 증분을 언제 실행할지 정확히 알기 때문에 부드럽고 정확한 협조 축 움직임을 가능하게 합니다.

일반적인 공작 기계 응용 분야

자동 공구 교환기(ATC) 축. 수직 머시닝 센터의 ATC 암은 스핀들에서 공구를 물리적으로 빼내고 공구 매거진으로 스윙한 다음 새 공구를 반환하는 메커니즘입니다. 이 사이클은 하루 종일 빠르고 반복적으로 완료되어야 합니다. 정의된 위치까지 빠른 가속, 선명한 감속 및 정지, 공구가 교환되는 동안 양호한 제동 유지. A06B-6130-H004의 80A 최대 전류 용량은 ATC 축에 필요한 가속 토크 헤드룸을 제공하며, FSSB 링크는 스핀들 방향 및 공구 클램프/언클램프 시퀀스와 ATC 움직임을 연동하는 데 필요한 위치 확인 지연 시간을 제공합니다.

CNC 선반 터렛 인덱스 축. 선반 센터의 공구 터렛 인덱싱은 ATC 작동과 유사한 특성을 가집니다. 짧고 빠르며 정확한 이동을 인덱싱된 위치로 수행하며, 시간당 여러 번 실행됩니다. 빠른 가속을 위한 높은 최대 전류, 인덱싱 후 양호한 위치 유지, 절삭 중 공구 끝 하중으로부터의 안정적인 복구. βiS 모터 크기 범위의 터렛이 있는 FANUC 0i 시리즈 선반은 A06B-6130-H004의 응용 범위 내에 있습니다.

EDM 와이어 및 싱커 기계. 와이어 EDM 및 싱커 EDM 기계는 매우 미세한 해상도와 감쇠된 응답으로 전극 위치를 제어하기 위해 서보 축을 사용합니다. 축 부하는 종종 낮지만 위치 대역폭 요구 사항은 높습니다. CNC는 드라이브가 미세 위치 보정 명령에 빠르게 응답해야 합니다. FSSB 통신 링크와 βiS 엔코더 피드백 체인은 명령-응답 지연 시간을 짧게 유지합니다.

머시닝 센터의 4축 및 5축. 머시닝 센터의 회전 테이블 및 틸팅 테이블 액세서리는 테이블을 구동하는 모터에 맞는 서보 축을 필요로 합니다. βiS 모터 범위의 더 작은 회전 테이블의 경우, A06B-6130-H004는 올바른 전류 등급과 기존 0i 또는 30i 시리즈 제어 구성에 자연스럽게 통합되는 FSSB 인터페이스를 제공합니다.

내부 하드웨어: 내부는 무엇인가

A06B-6130-H004는 세 가지 기능 어셈블리를 중심으로 구축됩니다. 전력단은 DC 버스에서 3상 모터 출력으로의 PWM 인버터를 처리하는 단일 50A 트랜지스터 모듈(IGBT)을 포함합니다. 배선 보드 — A16B-3200-051x — 는 전력단, 커넥터 및 제어 보드 간의 상호 연결 계층을 제공합니다. 제어 PCB — A20B-2101-005x — 는 FSSB 통신, 전류 루프 처리, 엔코더 피드백 디코딩 및 모든 보호 모니터링을 처리합니다.

이 세 가지 중 트랜지스터 모듈은 보드 레벨 수리를 위해 별도로 사용할 수 있는 유일한 전력 부품입니다. 두 PCB는 표준 채널을 통해 독립형 예비 부품으로 제공되지 않습니다. 보드 중 하나라도 고장 나면 경제적인 방법은 전체 장치 교체 또는 적절한 테스트 장비를 갖춘 전문 수리입니다. 퓨즈 및 내부 냉각 팬도 개별 부품으로 서비스 가능하며, 이는 가장 일반적인 노후 관련 유지보수 항목을 포함합니다.

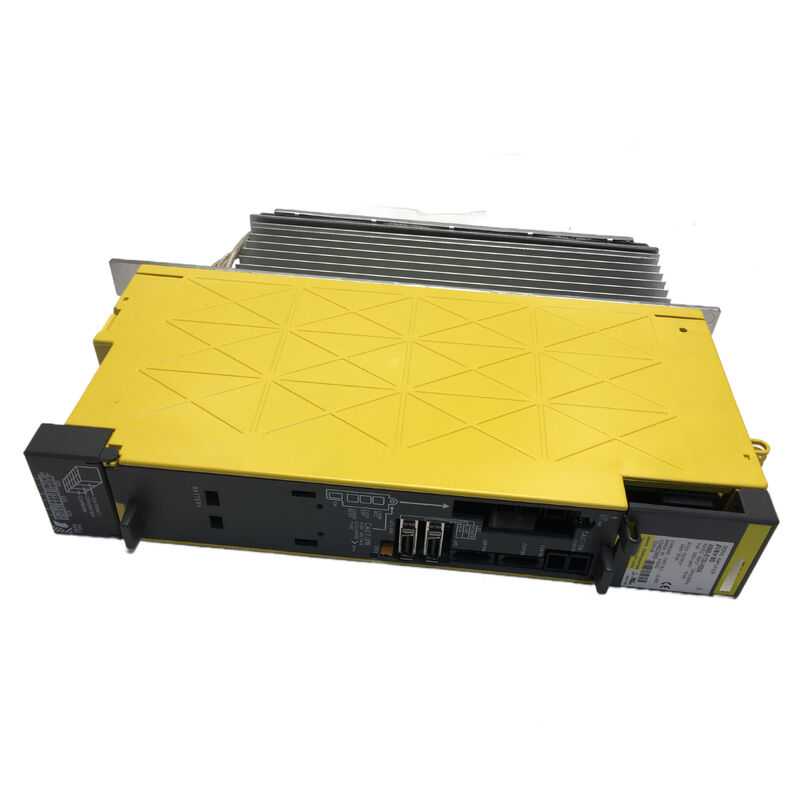

263 × 335 × 59mm 폼 팩터 — 좁고 긴 형태 — 는 표준 FANUC Beta i 캐비닛 레일 장착 풋프린트를 반영합니다. 장치는 열 싱크 리브가 수직 자연 대류를 위해 방향이 지정되고 내부 강제 공기 팬으로 보강된 상태로 수직으로 장착됩니다. 59mm 깊이는 여러 장치를 나란히 설치하더라도 비교적 컴팩트한 캐비닛 레이아웃을 가능하게 합니다.

Beta i 시리즈 컨텍스트: A06B-6130 제품군

A06B-6130 시리즈는 1세대 Beta i 단축 SVM1 증폭기 전체 범위를 포함합니다. H004는 가장 높은 전류 변형입니다.

네 가지 모두 동일한 FSSB 광섬유 인터페이스, 동일한 자체 포함 전원 공급 장치 아키텍처 및 동일한 0°C–55°C 작동 범위를 공유합니다. 이들 간의 선택은 구동되는 서보 모터의 정격 및 최대 전류에 따라 결정됩니다. 증폭기 전류 등급을 모터에 맞추는 것이 필수적입니다. 과소 평가된 증폭기는 가속 중에 최대 전류 한계에 도달하여 과전류 경보를 트리거하는 반면, 과대 평가된 증폭기는 이점을 제공하지 않고 캐비닛 공간을 낭비합니다.

설치 및 유지보수 하이라이트

냉각 간격. 내부 팬은 열 싱크 핀을 통해 공기를 흡입합니다. Mitsubishi 및 FANUC의 이러한 유형의 랙 장착 드라이브에 대한 설치 지침은 일반적으로 공기 흐름을 위해 장치 위아래에 최소 간격을 요구합니다. 막힌 간격은 열 싱크 온도를 높이고 트랜지스터 모듈의 조기 열화를 유발합니다. B-65322 설명서에 따라 설치 위치가 적절한 환기를 제공하는지 확인하십시오.

24V DC 제어 전원. 제어 보드의 24V DC 공급 장치는 기계의 주 24V 레일에서 공급되어야 하지만, 각 증폭기에 대한 개별 퓨즈를 사용하여 제어 보드 고장이 전체 24V 레일을 다운시키고 다른 제어 회로를 동시에 중단시키는 것을 방지해야 합니다.

광섬유 케이블 취급. FSSB 광섬유 케이블에는 최소 굽힘 반경 사양이 있습니다. 커넥터 또는 케이블 경로를 따라 날카로운 굽힘은 삽입 손실을 유발하여 결국 통신 오류를 유발합니다. CNC 디스플레이에 축 감지 경보 또는 동기 통신 오류가 발생합니다. 광섬유를 라우팅할 때는 금속 가장자리에 단단히 묶거나 날카로운 모서리를 통과하지 않도록 하십시오.

팬 유지보수. 내부 냉각 팬은 수명이 제한적이며, 일반적으로 FANUC 유지보수 문서에서 약 20,000–30,000시간의 작동 시간으로 명시됩니다. 2교대 또는 3교대로 작동하는 기계에서는 몇 년마다 팬 점검 또는 교체 간격을 권장합니다. 팬 고장은 예상보다 낮은 부하 수준에서 열 트립을 유발하고, 결국 지속적인 과열로 인한 트랜지스터 모듈 손상을 유발합니다.

교체 후 매개변수 확인. A06B-6130-H004 교체 후 첫 전원 인가 시 CNC는 FSSB를 통해 서보 초기화 시퀀스를 실행합니다. 서보 모터 유형 매개변수가 축 모터에 대해 올바르게 설정되었는지, 엔코더 피드백이 활성화되었는지, 기계가 절대 엔코더 시스템을 사용하는 경우 축 기준 위치가 재설정되었는지 확인하십시오.

자주 묻는 질문

Q1: A06B-6130-H004와 호환되는 CNC 시스템은 무엇입니까?

A06B-6130-H004는 FSSB(FANUC 서보 직렬 버스) 광섬유 인터페이스를 통해 통신하며 FANUC Series 0i-C, 0i-D, 30i, 31i 및 32i CNC 제품군과 호환됩니다. FSSB 이전의 구형 FANUC 제어 장치 또는 PSM 전원 공급 장치 모듈과 DC 버스를 공유하는 Alpha i 시리즈 SVM 증폭기와는 호환되지 않습니다.

Q2: A06B-6130-H004는 어떤 서보 모터를 구동합니까?

적절한 전류 범위의 FANUC βiS (Beta i S) 시리즈 서보 모터, 주로 βiS 12/3000 및 βiS 22/3000과 같은 모델을 위해 설계되었습니다. 모터는 증폭기의 80A 최대 / 18.5A 정격 전류 용량과 일치해야 합니다. 최대 80A 이상을 요구하는 더 큰 모터를 구동하려고 하면 과전류 보호 오류가 발생합니다.

Q3: A06B-6130-H004는 외부 FANUC PSM 전원 공급 장치 모듈이 필요합니까?

아니요. Alpha iSV 시리즈 증폭기와 달리 A06B-6130-H004는 자체 통합 전원 공급 장치를 갖추고 있으며 3상 200–240VAC 라인 입력에 직접 연결됩니다. 외부 PSM 모듈이 필요하지 않아 전기 설치 및 캐비닛 레이아웃이 모두 단순화됩니다.

Q4: A06B-6130-H004 고장을 나타내는 경보는 무엇이며, 가장 먼저 확인해야 할 사항은 무엇입니까?

가장 일반적인 오류 표시기는 인버터 경보(FANUC 0i의 SV 경보 401/421), 과전류 경보 및 CNC 디스플레이의 축 감지 오류입니다. 증폭기 고장을 가정하기 전에 다음을 확인하십시오. FSSB 광섬유 케이블이 완전히 장착되어 있고 손상되지 않았는지 확인하십시오. 24V DC 제어 공급 장치가 존재하고 허용 오차 범위 내에 있는지 확인하십시오. 내부 냉각 팬이 작동하는지 확인하십시오. 입력 퓨즈를 검사하십시오. 이 모든 것이 확인되면 오류는 증폭기 내부(트랜지스터 모듈, 제어 보드 또는 전원 보드)에 있을 가능성이 높습니다.

Q5: 내부 보드(A20B-2101-005x, A16B-3200-051x)를 별도로 교체할 수 있습니까?

이러한 PCB는 표준 채널을 통해 독립형 예비 부품으로 제공되지 않습니다. 보드 레벨 고장의 경우, 실질적인 옵션은 FANUC 경험이 있는 수리 시설에서 전체 장치를 전문적으로 수리하거나, 리퍼비시된 A06B-6130-H004로 교환하는 것입니다. 내부 트랜지스터 모듈, 퓨즈 및 냉각 팬은 별도로 서비스 가능하며 가장 일반적인 마모 관련 고장을 포함합니다.
