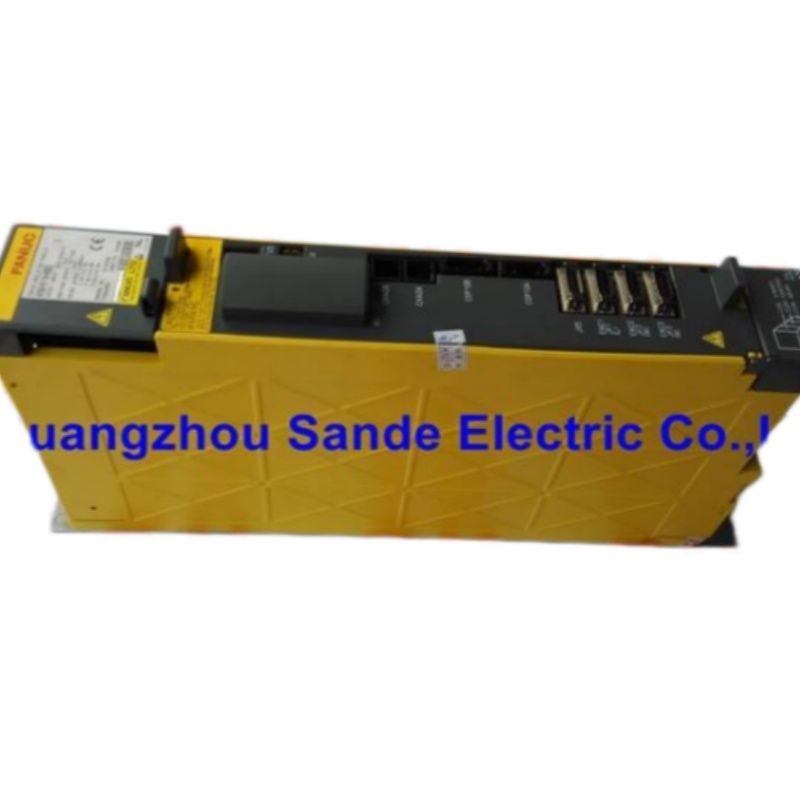

2000년대 초반 이후에 제작된 대부분의 소형 CNC 공작기계의 드라이브 캐비닛을 FANUC i 시리즈 컨트롤과 함께 살펴보면, 앰프 스택에 A06B-6114-H303이 장착되어 있을 가능성이 높습니다. 폭이 60mm에 불과한 이 3축 Alpha i 서보 앰프 모듈은 SVM3-20/20/20i로 지정되며, L, M, N 축을 단일 컴팩트 유닛에서 동시에 제어합니다. 이 모듈은 페어링된 PSM 전원 공급 장치에서 DC 버스를 가져와 연결된 Alpha i 서보 모터에 축당 6.5A를 공급합니다. 이 모듈은 전 세계 FANUC 설치 기반에서 가장 널리 배포된 3축 SVM 모듈 중 하나입니다.
FANUC Alpha i 서보 드라이브 시스템은 모듈식 아키텍처입니다. PSM(전원 공급 장치 모듈)은 AC 주 전원을 DC 버스로 변환합니다. SVM(서보 앰프 모듈)은 이 DC 버스를 사용하여 서보 모터를 구동합니다. A06B-6114-H303은 3축 SVM으로, 단일 하우징에서 세 개의 피드 축을 처리하므로 컴팩트 머시닝 센터, CNC 선반 및 와이어 EDM 기계에서 표준으로 사용됩니다. 이는 세 개의 주요 피드 축을 단일 60mm 모듈로 통합하여 귀중한 캐비닛 공간을 절약하고 드라이브 스택 레이아웃을 단순화합니다.
이 모듈은 FANUC CNC와 FSSB(FANUC 직렬 서보 버스)를 통해 통신합니다. FSSB는 이전의 Type A 및 Type B 아날로그 링크를 대체한 고속 광섬유 직렬 인터페이스입니다. 모든 축 명령 및 피드백 데이터는 이 광 연결을 통해 전송되며, 이는 이전 세대에 비해 캐비닛 배선을 크게 단순화하고 다축 동기화 동작에 필요한 높은 통신 속도를 제공합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A06B-6114-H303 |
| 모델 지정 | SVM3-20/20/20i |
| 시리즈 | FANUC Alpha i (αi) — 6114 시리즈 |
| 모듈 유형 | 3축 서보 앰프 모듈 |
| 축 수 | 3 (L축, M축, N축) |
| 정격 입력 전압 | 283–339 V DC |
| 정격 입력 전력 | 7.5 kW |
| 정격 출력 전류 | 축당 6.5 A (L, M, N) |
| 최대 출력 전류 | 20 A |
| 최대 출력 전력 | 30 kW |
| 출력 전압 | 200–240 V AC |
| 출력 주파수 범위 | 0.1–400 Hz |
| 입력 주파수 | 50/60 Hz |
| 폭 | 60 mm |
| 치수 | 195 × 300 × 220 mm |
| 무게 | 약 2.6 kg |
| 작동 온도 | 0 °C ~ +55 °C |
| 습도 | 최대 90% RH (비응축) |
| 배선 보드 | A16B-2203-0698 |
| 제어 PCB | A16B-2101-004x |
| 인터페이스 | FSSB (FANUC 직렬 서보 버스 — 광섬유) |
| 제조업체 | FANUC Corporation, Japan |

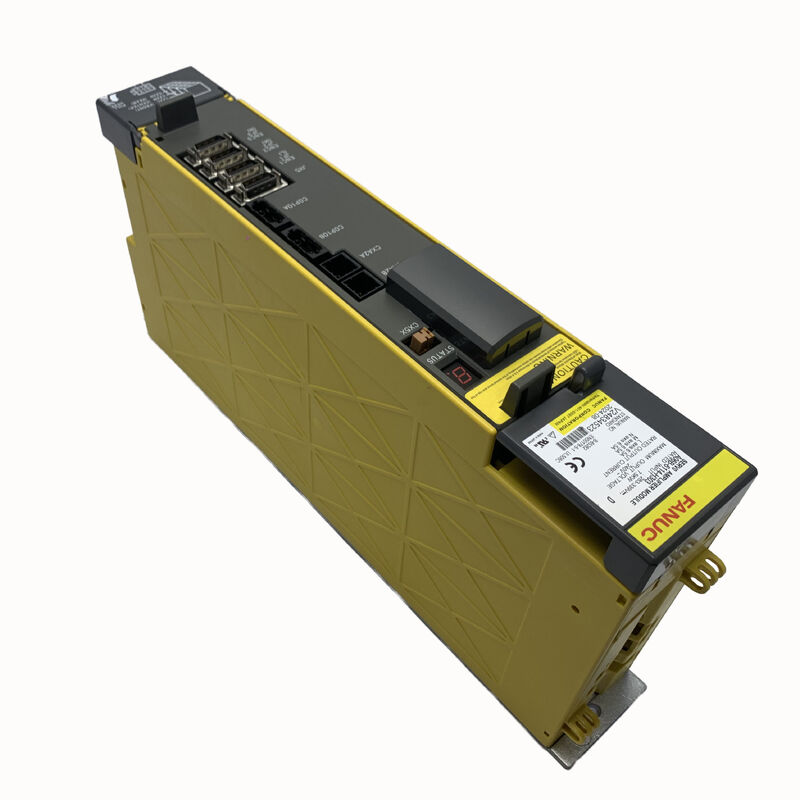

SVM3-20/20/20i의 특징적인 물리적 특징은 60mm 캐비닛 폭입니다. Alpha i 드라이브 캐비닛에서 드라이브 스택의 총 설치 공간은 PSM 폭에 각 SVM 모듈의 폭을 더한 값입니다. A06B-6114-H303을 사용하는 3축 기계는 동등한 세 개의 개별 단축 SVM 장치가 필요로 하는 것보다 훨씬 적은 캐비닛 레일 공간을 차지합니다.
컴팩트 머시닝 센터, CNC 선반 및 고밀도 다중 기계 셀에서 일관된 제약 조건인 좁은 전기 캐비닛 치수 내에서 작업하는 공작기계 제조업체의 경우, 3축 모듈은 종종 유일하게 실용적인 솔루션입니다. 이 모듈은 자체 내부 냉각 팬과 방열판을 갖추고 있으므로 표준 주변 온도 설치에는 외부 강제 공기 장치가 필요하지 않습니다.
A06B-6114-H303은 FANUC CNC와의 인터페이스로 FSSB를 사용합니다. 이는 2004년 이후의 Alpha i 세대에 속하며 6110 시리즈 PSM으로 구동됩니다. 호환되는 FANUC CNC 세대에는 다음이 포함됩니다:
FANUC 0i-B 및 0i-C — 전 세계적으로 가장 널리 배포되는 FANUC CNC로, 아시아 및 유럽 공작기계 제조업체의 보급형~중급형 CNC 선반 및 머시닝 센터의 대다수에 사용됩니다.
FANUC 16i, 18i, 21i (모델 B 세대) — 더 기능이 뛰어난 머시닝 센터, 턴밀 센터 및 다축 시스템에 사용되는 고기능 CNC; A06B-6114-H303은 특히 16i/18i/21i 모델 B 시스템에서 일반적입니다.
FANUC 15i — SVM3가 더 큰 축 SVM과 함께 소규모 보조 축을 처리하는 복잡한 다축 가공을 위한 고급 CNC
FANUC 로봇 컨트롤 — Alpha i 드라이브 아키텍처를 사용하는 FANUC 로봇 컨트롤러로, 3축 모듈이 여러 로봇 조인트 축을 구동합니다.
FSSB 인터페이스는 고정 요구 사항입니다. 이전 Type A 또는 Type B 서보 인터페이스를 사용하는 시스템에는 다른 SVM 변형이 필요합니다.
A06B-6114-H303은 일반적으로 Alpha i 모델 4i 또는 8i 서보 모터와 함께 장착되며, 로봇 컨트롤 및 15, 16, 18, 21 시리즈 컨트롤의 iB 및 iC 변형과 함께 작동합니다. 이 모듈은 소형 CNC 기계의 공작기계 제조업체에서 사용됩니다.
더 넓게 보면, 축당 6.5A의 SVM3-20/20/20i는 FANUC Alpha i 시리즈 서보 모터의 소형 용량 범위, 일반적으로 αi4 및 αi8 시리즈에 적합합니다. 이들은 이 모듈이 가장 일반적으로 설치되는 컴팩트 머시닝 센터 및 CNC 선반의 표준 피드 축 모터입니다. 더 높은 전류(더 큰 모터)가 필요한 축의 경우, 동일한 캐비닛에서 SVM3와 함께 더 높은 전류 정격의 단축 SVM1이 지정되어야 합니다.

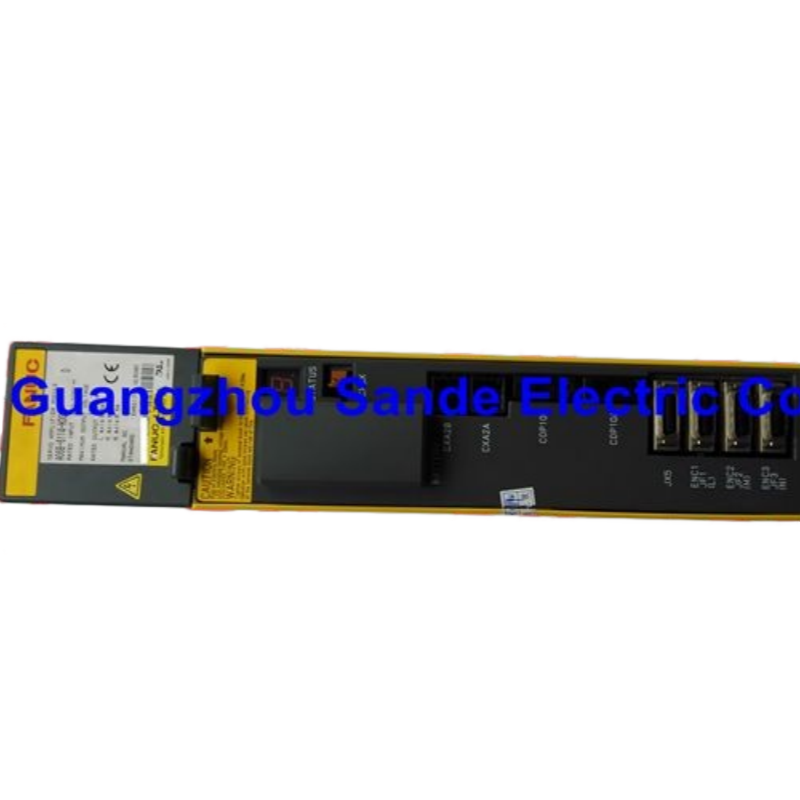

A06B-6114-H303은 모듈 전면의 단일 숫자 LED 디스플레이를 통해 오류를 보고합니다. 알람 조건이 발생하면 ALM LED가 켜지고 다음 코드가 오류를 식별합니다:
| 알람 코드 | 조건 |
|---|---|
| 1 | 내부 냉각 팬 정지 |
| 2 | 낮은 제어 전원 전압 (5V 공급) |
| 5 | 낮은 DC 링크 전압 |
| 6 / b | 인버터 과열 |
| F | 외부 냉각 팬 정지 |
| P | FSSB 통신 오류 |
| 8 | L축 과전류 |
| 9 | M축 과전류 |
| A | N축 과전류 |
| b | L & M축 과전류 |
| C | M & N축 과전류 |
| d | L & N축 과전류 |
| E | L, M, N 전체 축 과전류 |
| 8. | L축 IPM 알람 |
| 9. | M축 IPM 알람 |
| A. | N축 IPM 알람 |
팬 알람(코드 1 및 F)은 노후된 모듈에서 가장 일반적인 유지보수 이벤트 중 하나입니다. 통신 오류 P는 일반적으로 모듈 오류보다는 FSSB 광섬유 문제 또는 CNC 인터페이스 문제를 나타냅니다. 과전류 알람(8, 9, A) 및 IPM 알람은 내부 모듈 고장 또는 조사해야 할 모터/배선 문제를 나타내는 주요 지표입니다.
A06B-6114-H303 Alpha i 시리즈 aiSV3-20/20/20 세대는 전 세계 많은 최고 공작기계 제조업체의 소형 CNC 기계 내에서 사용되는 3채널 서보 앰프입니다. DNC
이 모듈이 일반적으로 발견되는 기계 유형에는 400~600mm 이동 범위의 컴팩트 수직 머시닝 센터, 2~3개의 서보 축이 있는 CNC 선반 센터, 와이어컷 EDM 기계, 드릴링 및 태핑 센터, 소형 수평 머시닝 센터가 포함됩니다. 축당 6.5A 정격은 이 기계의 X, Y, Z 축에 사용되는 Alpha i 피드 모터 크기에 적합하며 더 강력한 SVM 변형의 더 높은 전류 용량이 필요하지 않습니다.
A06B-6114-H303은 두 개의 내부 보드를 기반으로 구축됩니다. 하나는 전력 트랜지스터 스테이지와 모터 출력 연결을 처리하는 배선 보드 A16B-2203-0698이고, 다른 하나는 서보 루프 계산 및 CNC 인터페이스를 관리하는 FSSB 제어 카드 A16B-2101-004x입니다. 두 보드 모두 별도의 서비스 항목으로 제공되지 않습니다. 모듈은 완전한 단위로 서비스됩니다. 그러나 내부 냉각 팬, 배터리 팩, 퓨즈 및 트랜지스터 모듈은 교체 부품으로 사용할 수 있으므로 전문 FANUC 서비스 시설에서 대상 부품 수준 수리가 가능합니다.
Q1: FSSB 인터페이스는 무엇이며 A06B-6114-H303에 필요한가요?
FSSB(FANUC 직렬 서보 버스)는 CNC와 서보 앰프 모듈 간의 FANUC의 광섬유 고속 직렬 인터페이스입니다. 예 — A06B-6114-H303은 전용 FSSB 유형 모듈입니다. 이전 Type A 또는 Type B 아날로그 인터페이스와 호환되지 않습니다. 이 모듈을 지정하기 전에 기계의 FANUC CNC가 FSSB를 사용하는지 확인하십시오. FANUC 0i-B/C, 16i/18i/21i 모델 B 및 15i 컨트롤은 모두 FSSB를 사용합니다.
Q2: A06B-6114-H303과 호환되는 서보 모터는 무엇입니까?
축당 6.5A 정격 출력으로, 이 모듈은 FANUC Alpha i 시리즈 소형 모터, 가장 일반적으로 αi4/3000 및 αi8/3000 모델용으로 설계되었습니다. 이들은 SVM3-20/20/20i가 일반적으로 지정되는 컴팩트 머시닝 센터 및 CNC 선반에서 발견되는 표준 피드 축 모터입니다. 더 높은 축 전류가 필요한 모터는 더 큰 전류 정격을 가진 단축 SVM이 필요합니다.
Q3: A06B-6114-H303 하나가 세 개의 별도 단축 SVM1 모듈을 대체할 수 있습니까?
기능적으로는 예 — 세 축 각각이 6.5A 정격 전류(최대 20A) 이상을 요구하지 않는 경우입니다. SVM3-20/20/20i는 세 개의 별도 모듈 대신 하나의 60mm 모듈에서 세 축을 처리하며, 동일한 FSSB 인터페이스와 동일한 Alpha i 모터 호환성을 가집니다. 캐비닛 공간이 크게 줄어듭니다. 단점은 단일 모듈 고장이 한 축이 아닌 세 축 모두에 동시에 영향을 미친다는 것입니다.
Q4: A06B-6114-H303의 알람 코드 P는 무엇을 의미하며, 어떻게 문제를 해결해야 합니까?
알람 P는 FSSB 통신 오류를 나타냅니다. 즉, FANUC CNC와 서보 앰프 모듈 간의 광섬유 직렬 데이터 링크에 실패한 것입니다. 먼저 FSSB 광섬유 케이블을 확인하십시오. 모듈과 CNC 양쪽 끝의 커넥터에 손상, 광학 면의 오염 또는 광섬유 라우팅의 과도한 굽힘 반경이 있는지 검사하십시오. 필요한 경우 광학 커넥터를 청소하십시오. 광섬유를 확인했는데도 알람이 계속 발생하면 모듈의 FSSB 제어 카드 또는 CNC의 서보 인터페이스에 문제가 있을 수 있습니다. 두 경우 모두 전문적인 진단이 필요합니다.
Q5: A06B-6114-H303은 아직 생산 중이며 수리가 가능합니까?
A06B-6114-H303은 FANUC의 Alpha i (6114 시리즈) 세대에 속하며, 이는 최신 드라이브 세대에 의해 대체되었습니다. 현재 생산 중은 아니지만 산업 자동화 채널을 통해 잉여 및 리퍼비시 재고로 널리 구할 수 있습니다. 부품 수준 수리는 잘 지원됩니다. 내부 냉각 팬, 트랜지스터 모듈, 퓨즈 및 배터리 팩은 모두 서비스 부품으로 사용할 수 있으며, FANUC 전문 수리 시설은 실제 Alpha i 모터 및 라이브 CNC에 대한 전체 폐쇄 루프 테스트를 통해 모듈을 재구축할 수 있습니다.
