전원 공급 모듈 A06B-6110-H026 A06B6110H026 AO6B-611O-HO26

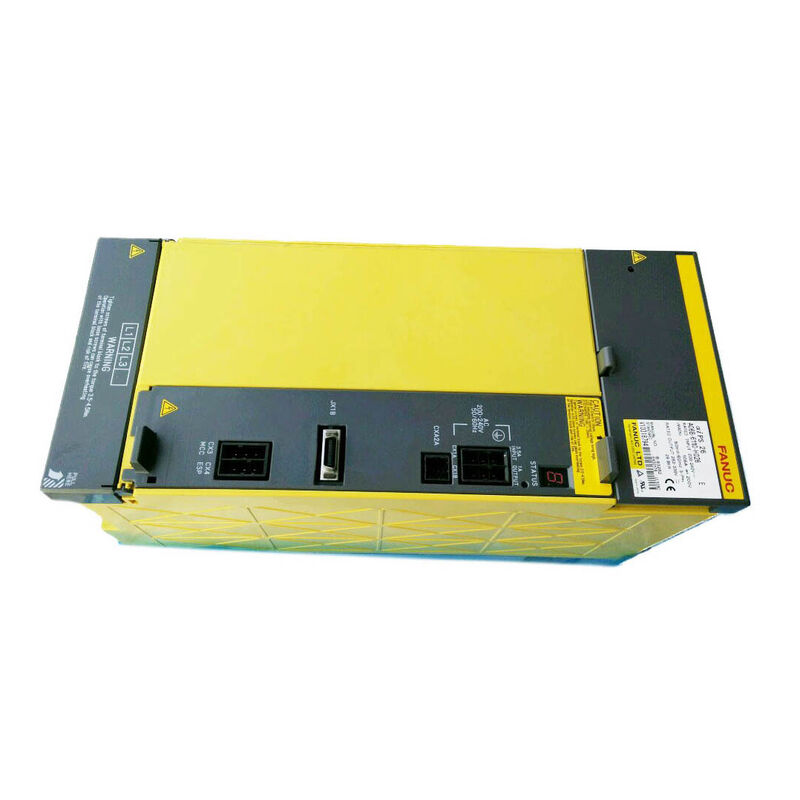

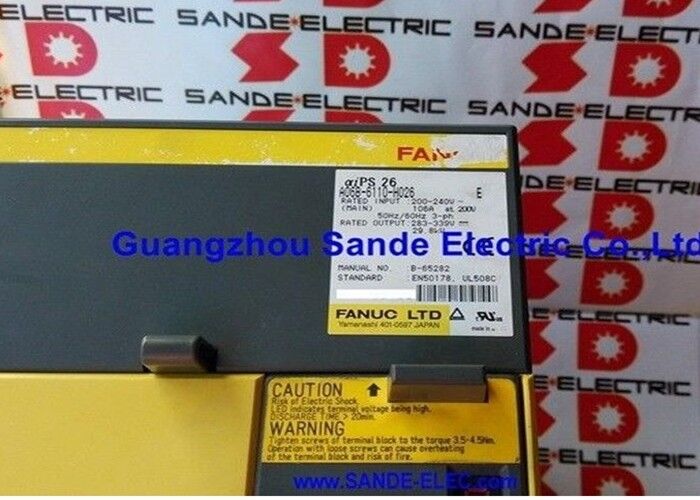

Fanuc A06B-6110-H026 ◎ 알파 i 전원 공급 모듈 PSM-26i (aiPS-26) ∙ 29.8kW, 200 ∙ 240V AC 3단계, 106A, 283 ∙ 339V DC 버스, 활성 재생 ∙ A06B-6140-H026로 대체

전반적인 설명

의Fanuc A06B-6110-H026이 PSM-26i는 Fanuc의 1세대 alfa i (A06B-6110) 전원 공급 시리즈의 29.8kW 전원 공급 모듈입니다.

그것은 PSM-26 (A06B-6087-H126) 가 원래 알파 시스템에서 차지하는 알파 i 드라이브 시스템에서 동일한 위치를 차지합니다.가장 일반적인 기계 구성을 포함하는 중간 범위의 전원 공급 장치, 중력 스핀드와 여러 세르보 축이 29.8kW 연속 껍질 내에서 동시에 전력을 끌어냅니다.

A06B-6110 알파 i 시리즈와 A06B-6087 알파 시리즈의 차이점은 단순히 세대적인 것이 아니라 건축적인 것입니다.이 두 모듈 가족들은 근본적으로 다른 드라이브 시스템 세대를 제공합니다..

A06B-6087 PSM-26은 원래의 알파 SVM 증폭기 (A06B-6079, A06B-6096 시리즈) 와 원래의 알파 SPM 스핀들 증폭기를 구동한다.

The A06B-6110-H026 PSM-26i powers the alpha i SVM amplifiers (A06B-6114 series) and the alpha i SPM spindle amplifiers (A06B-6120 series) — modules that communicate with 16i/18i/0i CNC controls via the FSSB optical servo bus rather than the older Type A/B electrical interface.

CNC 기계는 한 가족의 전원 공급을 다른 가정의 전원 공급을 대체할 수 없습니다. DC 버스 구조와 제어 전력 분배 회로는 다릅니다.

A06B-6110-H026은 알파 i 전원 공급 장치의 첫 번째 세대이며, 활성 Fanuc 제품 라인에서 A06B-6140-H026 ∼ 제 2 세대 동등으로 대체되었습니다.두 모듈은 같은 알파-i 드라이브 시스템을 서비스, 동일한 29.8kW 출력 클래스를 제공하며 동일한 A06B-6114 SVM 및 A06B-6120 SPM 증폭기와 호환성을 유지합니다.

H026에서 H140-H026로 전환하면 보드 디자인이 수정되고 부품 수명이 향상되었습니다.하지만 A06B-6110-H026 모듈을 실행하는 기계는 전문 후품 시장에서 적극적인 지원을 계속 작동.

주요 사양

알파 i 대 알파 ∙ 세대 변화 의 결과

원래의 알파 드라이브 시스템에서 알파 i 세대로 전환하면 기계 제작자와 운영자에게 중요한 개선이 이루어졌습니다.536 대 1,0001만, 그리고 결국 16만,0001000 회전당 회전), FSSB 광섬유 통신은 오래된 전기 서보 인터페이스를 대체하고, 더 높은 서보 루프 대역폭은 오류를 따라 더 긴밀한 성능을 가능하게합니다.그리고 증폭기에 IPM 트랜지스터 기술을 개선.

이러한 개선에 대한 전원 공급 모듈의 역할은 간접적이지만 필수적입니다. A06B-6110-H026는 향상된 알파 i SVM 및 SPM 증폭기가 의존하는 DC 버스를 제공합니다.

PSM-26i의 283?? 339V DC 버스 출력 범위는 원래 PSM-26의 283?? 325V보다 상단에서 약간 넓습니다. 이것은 알파 i 세대의 정제 된 전원 공급 규제를 반영합니다.초전압 보호가 개입하기 전에 재생 에너지 처리에 더 많은 머리 공간을 제공합니다..

0.98 이상의 전력 요인 수정 또한 의미있는 엔지니어링 개선입니다. 원래 알파 PSM 시리즈는 낮은 전력 요인에서 작동했습니다.그리고 시설 공급에 반환 된 하모닉 전류 함량은 더 높았습니다..

PSM-26i의 PFC 회로는 3단계 공급에 거의 단위 전력 요인 부하를 나타냅니다. 이는 실제 전력 소비에 비해 가시적인 전력 수요를 감소시킵니다.그리고 시설 공급 버스에 대한 하모닉 왜곡을 줄입니다..

듀얼 팬 모니터링 AL-2 및 AL-A

A06B-6110-H026는 내부 팬 알람 (AL-2) 에 추가로 외부 히트싱 팬 (AL-A) 에 대한 별도의 경보 코드를 가진 몇 안 되는 알파 가족 전원 공급 모듈 중 하나입니다.이 구별은 운영적으로 중요합니다.:

AL-2내부 냉각 팬 (A90L-0001-0441#39) 정지. 내부 팬은 모듈 하우징 내의 공기 흐름을 관리하고 제어판과 전원 전자 장치를 냉각합니다.AL-2는 즉시 팬을 교체해야 합니다..

AL-A외부 냉각 팬 (A90L-0001-0509) 이 정지되었습니다. 외부 팬은 히트 싱크에 장착되어 IGBT 트랜지스터 모듈에서 열을 제거하기 위해 지느러미를 통해 공기를 빨아냅니다. 외부 팬 없이는,히트 싱크 온도는 AL-3 (가장 온도) 종료 방향으로 상승.

AL-A는 또한 즉시 팬을 교체할 것을 보장합니다.

모듈의 디스플레이에서 AL-2와 AL-A를 구별하면 유지보수 기술자가 모듈을 열지 않고도 어떤 팬이 고장 났는지 식별 할 수 있습니다.AL-A는 외부 열기용 팬입니다..

두 팬은 별도로 예비 부품으로 제공되며 전체 모듈을 교체하지 않고 교체 할 수 있습니다.

누출 감지 및 재생 효율성

내장 누출 감지 회로는 DC 버스 및 연결 된 모터 배선에서 지상 결함 전류를 모니터링합니다. the higher encoder resolution and tighter servo performance of A06B-6114 SVM modules means that minor position errors and velocity irregularities caused by motor winding insulation degradation become visible at the CNC before a complete winding failure occurs.

누출 탐지 회로는 이 전원 단계의 초기 경고를 제공하며, 이 전류 경로를 감지하여 단열 장치가 붕괴되면 지구로 형성됩니다.

<0.98 전력 요인 교정 A06B-6110-H026는 공급 전압과 밀접한 단계에서 거의 시누소이드 파형으로 3 단계 공급 장치에서 전류를 추출한다는 것을 의미합니다.시설의 전력 인프라 관점에서, 이것은 PSM-26i가 추출하는 가시 전력 (kVA) 이 실제로 소비하는 실제 전력 (kW) 에 매우 가깝다는 것을 의미합니다.

이것은 전기 요금에 전력 요인 처벌을 적용하는 산업 시설과 반응 전류 용량이 제한된 발전기 전동 설비에 중요합니다.

FAQ

Q1: A06B-6110-H026이 이전 모듈이 고장 났을 경우 A06B-6087-H126 (PSM-26, 알파 시리즈) 를 대체 할 수 있습니까?

음. 알파 (A06B-6087) 및 알파 (A06B-6110) 전원 공급 모듈은 교환이 불가능합니다.

제어 전력 분배 아키텍처와 PSM와 SVM/SPM 증폭기 사이의 DC 버스 인터페이스는 세대에 따라 다릅니다.

A06B-6110-H026은 A06B-6114 SVM 및 A06B-6120 SPM 증폭기와 함께 작동하도록 설계되었으며, A06B-6087-H126은 A06B-6079/6096 SVM 및 A06B-6088/6102 SPM 증폭기와 함께 작동합니다.

오리지널 알파 증폭기를 사용하는 기계는 오리지널 알파 PSM 가족을 사용해야합니다.

Q2: A06B-6110-H026은 A06B-6140-H026로 대체되었습니다 H026은 여전히 작동하는 기계에 적합합니까? 아니면 H140으로 업그레이드되어야합니까?

A06B-6110-H026은 현재 사용되고 있는 기계에 완전히 적합합니다. 같은 29.8kW의 출력을 공급하고, 같은 283~339V DC 버스를 유지합니다.A06B-6114/A06B-6120 증폭기 가족과 같은 A06B-6140-H026을 지원합니다..

H140은 현재 생산된 제품이며 내면판 디자인이 개정되어 장수성이 향상되었습니다.하지만 H026로 제대로 작동하는 기계에 대한 의미있는 운영적인 의미에서 기능적인 업그레이드 아닙니다..

결국 H026이 교체되어야 할 때, H140은 자연스러운 후속자이며 동일한 드라이브 랙과 플러그 호환적입니다.

Q3: PSM-26i가 고장을 일으키면 16i 또는 18i 제어 장치에 어떤 CNC 알람이 나타납니다?

전원 공급 모듈 알파 i 알람은 모듈 전면판 디스플레이에 AL-1에서 AL-7 및 AL-A, AL-E로 표시됩니다.해당 경보 표시는 결함이 연결된 SVM 또는 SPM 모듈도 경보를 유발하는지 여부에 달려 있습니다..

PSM 버스 붕괴 (AL-4, 전압 하락) 또는 PSM 종료 경우 all connected servo axes lose power and SV-0401 (servo amplifier disconnect) or SP alarms (spindle disconnect) appear simultaneously for all axes — this pattern of simultaneous alarms across all axes is itself diagnostic of a PSM-level fault rather than an individual axis amplifier fault.

특정 PSM 경보 코드를 위해 PSM 전면 패널 디스플레이를 직접 확인합니다.

Q4: A06B-6110-H026의 106A 등급 입력에 필요한 시설 전기 조치는 무엇입니까?

200V의 106A 연속 등급 입력에는 125~150A 등급의 차단기가 필요하며, 시동 부딪히는 일시적인 동작을 방해 없이 수용할 수 있는 트리핑 특성을 갖는다.설비의 주변 온도에서 106A를 위한 케이블 가로 절단은 관련 전기 표준을 준수해야 합니다..

이 전류 클래스에 적합한 AC 원자로는 하모닉 전류 주입을 제한하고 시작 부딪히는 것을 줄이도록 권장됩니다.

이 회로를 공급하는 시설 트랜스포머는 29.8kW의 실제 전력 수요와 시작 시 사용된 반응 전력을 충족시킬 수 있는 충분한 용량을 갖춰야 합니다.

Q5: A06B-6110-H026은 alpha i SVM 모듈 외에도 beta i 세로 앰플리퍼 유닛 (A06B-6130 시리즈) 을 전원시킬 수 있습니까?

Beta i servo amplifier units (A06B-6130 series) have their own self-contained power supplies and do not draw from the main PSM DC bus — they connect directly to an AC supply and generate their own internal DC bus.

알파 i PSM-26i 버스는 A06B-6114 알파 i SVM 및 A06B-6120 알파 i SPM 모듈만을 공급합니다.베타 i 단위는 알파 i 증폭기와 함께 CNC의 FSSB 체인에 연결되어 있지만 독립적으로 전원을 공급.

A06B-6110-H026은 어떤 베타 i 단위의 전력 수요에 따라 크기를 조정하거나 선택 할 필요가 없습니다.
