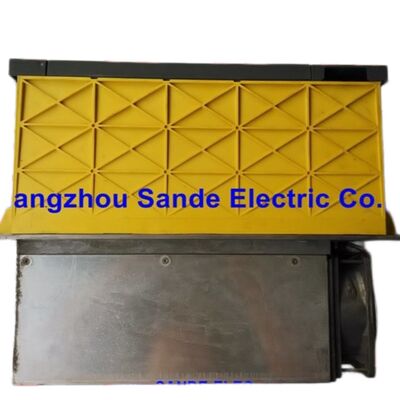

FANUC A06B-6088-H226#H500 알파 스핀들 앰프 모듈

SPM-26 | Type 1 인터페이스 | 입력 283~325 VDC | 출력 230 VAC / 111A | Alpha aP40 / Model 26 스핀들 모터 | 200V 시리즈 | 내부 PCB: A16B-2202-0432 + A20B-1006-0482

스택에서 한 단계 위 — 그리고 그것이 드러납니다

FANUC Alpha 모듈 스핀들 드라이브 제품군 내에서 전력 등급이 한 단계 올라갈 때마다 기계 스핀들이 지속할 수 있는 전류가 측정 가능하게 증가합니다. A06B-6088-H226#H500은 A06B-6088 시리즈에서 SPM-22 바로 위에 위치하며, 동일한 Type 1 인터페이스와 동일한 200V 클래스 아키텍처를 사용하지만, SPM-22의 95A 대신 111A 정격 출력 전류를 제공합니다. 이 17% 증가된 사용 가능 전류는 H226을 다음 등급의 FANUC Alpha 스핀들 모터에 적합하게 만드는 요소입니다 — SPM-22가 제공할 수 있는 것보다 더 많은 연속 토크와 더 높은 과도 용량을 요구하는 모터입니다.

SPM-26 명칭은 이 모듈을 A06B-6088 제품군에서 중간 범위 장치로 표시합니다. 이 드라이브는 일반적으로 FANUC Alpha Model 26 및 aP40 스핀들 모터와 함께 사용되며, 이 두 모터 모두 장기간 생산 주기 동안 상당한 금속 제거 능력을 요구하는 수평 및 수직 머시닝 센터에 흔히 사용됩니다.

기술 사양

H226 대 H222: 단계별 이해

SPM-22 (A06B-6088-H222)와 SPM-26 (A06B-6088-H226) 모두 동일한 제어 PCB — A16B-2202-0432 — 와 동일한 Type 1 인터페이스 아키텍처를 공유합니다. 물리적으로 동일한 캐비닛 슬롯 형식을 사용하고, DC 버스에 동일한 방식으로 연결되며, 동일한 직렬 링크를 통해 CNC와 통신합니다. 하나에 익숙한 기술자는 다른 하나에도 즉시 익숙해질 것입니다.

차이점은 전력 단계에 있습니다. H226은 H222의 A20B-1006-0481 대신 A20B-1006-0482 전력 보드를 사용합니다 — 물리적으로 유사하지만 전기적으로 다른 어셈블리로, 더 높은 111A 연속 출력 정격을 지원합니다. 이 더 높은 전류 한계는 SPM-26이 장기간 절삭 중 앰프의 열 한계에 도달하지 않고 더 큰 Alpha 스핀들 모터의 토크 요구 사항을 지속할 수 있음을 의미합니다. 대형 직경 페이스 밀, 중량 보링 작업 또는 단단한 재료에서 고속 스레딩 사이클을 실행하는 기계에서 이 추가 전류 헤드룸은 원활한 연속 작동과 성가신 과부하 경보를 구분하는 요소입니다.

두 모듈은 매개변수 확인 및 모터 호환성 확인 없이는 서로 대체할 수 없습니다 — 드라이브에 저장된 스핀들 모터 매개변수는 실제 연결된 모터와 일치해야 하며, SPM-22를 SPM-26 대신 사용하면 모터가 더 높은 전류를 요구하는 경우 사용 가능한 스핀들 토크가 제한됩니다.

모터 호환성: Alpha Model 26 및 aP40

FANUC의 Alpha 시리즈 스핀들 모터 라인업은 특정 전력 단계를 특정 모터 성능 범위와 일치시키도록 제작되었습니다. A06B-6088-H226#H500은 Alpha Model 26 및 aP40 스핀들 모터에 대한 올바른 드라이브입니다 — 이 두 모터 모두 Alpha 플랫폼 생산 연도 동안 광범위한 공작 기계 OEM 사양에 걸쳐 사용된 중간 범위 AC 스핀들 모터입니다.

특히 aP40은 15~30 kW 스핀들 전력 등급의 머시닝 센터 제조업체에게 인기 있는 스핀들 모터 선택이었습니다. 정토크 및 정전력 속도 범위, 통합 Alpha 센서 피드백, 200V Alpha 모듈 시스템과의 호환성 조합은 항공 우주, 금형 및 다이, 일반 작업장 응용 분야에 판매된 기계에 표준으로 사용되었습니다. 기계의 스핀들이 이 모터를 사용하는 경우 H226#H500이 지정된 모듈입니다.

이 모듈의 Type 1 센서 인터페이스는 스핀들 방향 지정을 위한 M 센서, 위치 코더 및 자기 센서를 지원합니다 — FANUC 0, 6, 10, 11, 15, 16i, 18i 및 21i CNC 컨트롤이 이러한 스핀들 모터 구성과 통신할 때 기대하는 모든 피드백 옵션입니다.

A06B-6088 아키텍처의 전력 재생

FANUC가 Alpha 모듈 제품군 전반에 걸쳐 강조한 설계 기능 중 하나는 전력원 재생입니다 — 브레이크 저항기에서 열로 소산시키는 대신 스핀들 모터의 제동 에너지를 전력 공급 라인으로 되돌리는 기능입니다. 고관성 스핀들이 최대 속도에서 정지 상태로 감속될 때 모터의 운동 에너지는 어딘가로 가야 합니다. 이전 드라이브 아키텍처에서는 해당 에너지가 저항 뱅크에서 열이 되었습니다. Alpha 모듈 시스템에서는 전력 공급 모듈(PSM)이 재생을 처리하고, 스핀들 앰프 모듈은 DC 버스를 통해 제동 전류를 PSM으로 다시 전달하며, PSM은 이를 AC 공급으로 다시 공급합니다.

H226의 경우 이 아키텍처는 실질적으로 중요합니다. Model 26 등급의 스핀들 모터는 상당한 로터 관성을 가집니다. 8,000 RPM에서 급격히 감속될 때 방출되는 에너지는 사소하지 않습니다. 재생이 없으면 해당 에너지 부하에는 관련 열 관리가 필요한 대형 전용 제동 저항기가 필요합니다. 재생 PSM 아키텍처를 사용하면 에너지가 공급으로 재순환되어 캐비닛의 열 발생을 줄이고 하루 전체 생산 주기 동안 기계의 순 에너지 소비를 낮춥니다.

H226 모듈 자체는 재생을 독립적으로 수행하지 않습니다 — 이는 SPM과 PSM 간에 분산된 시스템 수준 기능입니다. 기계의 서보 및 스핀들 요구 사항을 충족하기에 PSM의 재생 용량이 적절한지 확인하는 것은 올바른 시스템 크기 조정의 일부입니다.

내부 PCB: 두 개의 보드, 두 가지 기능

물리적으로 A06B-6088-H226#H500은 협력하여 작동하는 두 개의 주요 회로 기판을 수용합니다.

는 명령된 진폭 및 주파수로 DC 버스 전력을 3상 AC로 변환하는 실제 작업을 관리합니다. IGBT 트랜지스터의 게이트 드라이브 회로, DC 버스 감지, 출력 위상의 전류 측정, 트랜지스터 손상 전에 과전류 및 과전압을 감지하는 하드웨어 보호 회로를 포함합니다. 경보 3, 9, 11, 12, 30은 모두 전력 단계와 관련 구성 요소를 가리킵니다.는 FANUC 스핀들 직렬 링크를 통한 CNC와의 직렬 통신, 속도 및 위치 참조로부터의 전류 명령 생성, 경보 모니터링, NVRAM 매개변수 저장, 유지보수 기술자에게 상태 및 오류 코드를 제공하는 전면 패널 7세그먼트 디스플레이 등 모든 지능을 처리합니다. 통신 관련 경보(AL-24, AL-25) 또는 CPU/메모리 경보(AL-13, AL-16, AL-17, AL-18)가 발생하면 이 보드가 오류 격리의 초점이 됩니다.A20B-1006-0482 전력 PCB

는 명령된 진폭 및 주파수로 DC 버스 전력을 3상 AC로 변환하는 실제 작업을 관리합니다. IGBT 트랜지스터의 게이트 드라이브 회로, DC 버스 감지, 출력 위상의 전류 측정, 트랜지스터 손상 전에 과전류 및 과전압을 감지하는 하드웨어 보호 회로를 포함합니다. 경보 3, 9, 11, 12, 30은 모두 전력 단계와 관련 구성 요소를 가리킵니다.두 보드 모두 별도의 구성 요소로 판매되거나 교체되지 않습니다 — FANUC 전문가가 전체 모듈 어셈블리를 공급하고 서비스합니다.경보 참조: 전면 패널 디스플레이 읽기

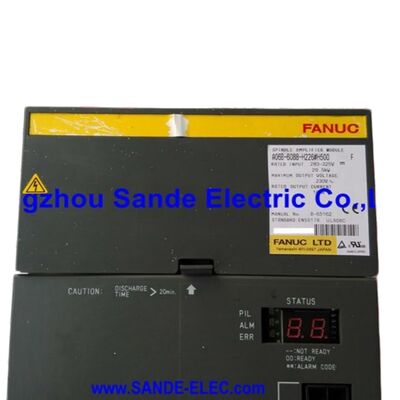

H226의 전면 패널에 있는 두 개의 7세그먼트 LED 디스플레이는 Alpha SPM 제품군 전체와 동일한 경보 코딩 구조를 따라 두 자리 문자로 모듈의 상태를 전달합니다. 현장에서 가장 자주 발생하는 코드:

AL-01

(모터 과열) — 스핀들 모터 열 스위치가 작동했습니다. 모듈을 폐기하기 전에 모터의 냉각 팬과 환기 경로를 확인하십시오.

AL-03(DC 링크 퓨즈 끊김) — SPM의 내부 DC 링크 퓨즈를 가리키며, 일반적으로 전력 단계의 과전류 이벤트로 인해 발생합니다. 퓨즈 교체 전에 근본 원인을 진단하십시오.

AL-09(전력 반도체 과열) — IGBT 방열판 온도가 한계를 초과했습니다. 두 냉각 팬 — 외부 12mm 팬 및 내부 60mm 팬 — 을 모두 확인하고 캐비닛을 통한 공기 흐름을 확인하십시오.

AL-12(전력 회로 과전류) — 가장 심각한 경보로, IGBT 스트레스를 나타냅니다. 표준 진단 프로토콜: U/V/W 모터 리드를 제거하고 스핀들을 명령하십시오. AL-12가 해제되면 결함은 모터 권선 또는 케이블에 있습니다. 지속되면 전력 단계 트랜지스터가 의심됩니다.

AL-24 / AL-25(직렬 전송 오류 / 중지) — CNC와 SPM 간의 통신 오류. 직렬 링크 케이블 및 커넥터에서 진단을 시작하고, 케이블 무결성이 확인되면 제어 PCB로 진행하십시오.

#H500 소프트웨어 버전: 무시할 수 없는 이유FANUC 스핀들 앰프 부품 번호에서 파운드 기호 뒤에 오는 접미사는 나중에 생각한 것이 아닙니다. H226 제품군의 문서화된 버전은 #H500(초기 릴리스), #H501(개정된 소프트웨어) 및 #500CS(특수 사양)입니다. 이 버전들은 A16B-2202-0432 제어 PCB에 다른 펌웨어를 포함하고 있으며, 이러한 차이점은 스핀들 매개변수 호환성, 기능 동작 및 경우에 따라 특정 스핀들 기능의 가용성에 영향을 미칩니다.

FANUC 전문가 및 CNC 수리 센터는 일관되게 동일한 주의 사항을 강조합니다: 소싱할 교체품의 정확한 접미사가 일치해야 합니다. H226#H500으로 시운전된 기계는 해당 펌웨어에 맞춰 스핀들 매개변수가 조정되었습니다. #H501을 대체하면 매개변수 불일치 위험이 발생하여 예기치 않은 스핀들 동작, 튜닝 이상 또는 교체 후 첫 전원 인가 시 명백한 경보가 발생할 수 있습니다. 자격을 갖춘 기술자가 스핀들 매개변수를 확인하고 재조정할 계획 유지보수 맥락에서는 대체가 가능합니다. 비상 고장 시에는 숙련된 FANUC 유지보수 엔지니어가 정확한 접미사 버전을 재고로 확보하고 소싱함으로써 피하려고 하는 복잡성입니다.

자주 묻는 질문

Q1: A06B-6088-H226#H500은 어떤 스핀들 모터를 구동하도록 설계되었으며, 기존 설치에서 SPM-22(H222)를 대체할 수 있습니까?

이 모듈은 FANUC Alpha Model 26 및 aP40 스핀들 모터에 대해 지정되었으며, 이 두 모터 모두 이 모듈이 제공하는 111A 정격 출력 전류를 필요로 합니다. aP22 또는 더 작은 모터를 사용하는 기계에서 H226을 H222(95A)로 대체하는 것은 전기적 관점에서 기술적으로 가능합니다 — 더 높은 정격의 모듈은 단순히 낮은 활용률로 작동할 것입니다 — 하지만 교체 모듈에 로드된 스핀들 모터 데이터가 실제 연결된 모터와 일치하는지 확인하기 위해 매개변수 확인이 필요합니다. 반대로 H226이 지정된 곳에 H222를 설치하는 것은 스핀들 전류를 제한하고 정상 스핀들 부하에서 과부하 경보를 발생시킬 수 있으므로 권장되지 않습니다. 항상 SPM 정격을 모터 사양에 맞추십시오.

Q2: H222와 H226 모두 동일한 A16B-2202-0432 제어 보드를 사용합니다. 이것은 두 모듈이 상호 교환 가능하다는 것을 의미합니까?

아니요. 동일한 제어 PCB 부품 번호를 공유하지만, 전력 보드(H222의 경우 A20B-1006-0481 대 H226의 경우 A20B-1006-0482)가 다르며, NVRAM에 저장된 모터 매개변수는 다른 모터 정격에 맞춰져 있습니다. 또한 펌웨어 버전은 스핀들 기능 동작에 영향을 미칩니다. H226이 필요한 곳에 H222를 삽입하면 전류 출력이 제한되고 정상 스핀들 부하에서 과부하 경보가 발생할 수 있습니다. 반대 대체도 전체 매개변수 재확인 없이는 마찬가지로 권장되지 않습니다. 이 모듈은 상호 교환 가능한 전력 단계가 아닌 모터 일치형 어셈블리로 취급해야 합니다.

Q3: Type 1 인터페이스 지정은 CNC 시스템 호환성에 실질적으로 어떤 의미를 가집니까?

Type 1은 Alpha SPM 제품군에서 기본 인터페이스 사양으로, 가변 속도, 스핀들 방향 지정(M19), 기어 선택, 기본 스핀들 동기화, CNC로의 속도/위치 피드백 등 압도적인 수의 머시닝 센터 응용 분야에서 사용되는 표준 스핀들 제어 기능을 지원합니다. FANUC 직렬 스핀들 링크를 통해 통신하며 FANUC 0, 6, 10, 11, 15, 16i, 18i, 21i 및 30i/31i/32i CNC 세대와 호환됩니다. Cs 윤곽 제어(Type 4 및 고해상도 센서 필요) 및 특정 고급 다중 스핀들 동기화 모드는 지원하지 않습니다. 대부분의 머시닝 센터 스핀들 드라이브의 경우 Type 1 기능이 정확히 응용 분야에서 요구하는 것이며, 더 복잡한 인터페이스 유형을 지정하면 기능적 이점 없이 비용만 추가될 것입니다.

Q4: 이 모듈에서 AL-09(전력 반도체 과열) 경보가 계속 나타납니다. 무엇을 먼저 확인해야 합니까?

A06B-6088-H226#H500은 IGBT 방열판을 온도 한계 내로 유지하기 위해 외부 12mm 팬(A90L-0001-0335/B)과 내부 60mm 냉각 팬(A90L-0001-0422) 모두에 의존합니다. 팬 고장은 AL-09의 가장 일반적인 원인이며, 두 팬 모두 즉시 확인해야 합니다 — 팬이 자유롭게 회전하고 올바른 속도로 회전하며 팬 날개와 공기 통로에 칩이나 냉각수 미스트 잔여물이 쌓여 막히지 않았는지 확인하십시오. 캐비닛 주변 온도 및 드라이브 스택을 통한 공기 흐름은 이차적인 확인 사항입니다. 두 팬 모두 작동하는 것으로 확인되었고 경보가 지속되면 전기 캐비닛의 높은 주변 온도 또는 전력 소모를 증가시키는 부분적으로 단락된 부하가 원인일 수 있습니다. 예약된 기준으로 팬을 사전 예방적으로 교체하는 것 — 일반적으로 집중적인 작동의 2~3년마다 — 은 Alpha 모듈 스핀들 드라이브의 표준 예방 유지보수입니다.

Q5: H226의 #H500 버전은 새 제품으로 구할 수 있습니까, 아니면 리퍼비시/수리된 장치만 가능합니까?

A06B-6088 Alpha 시리즈는 성숙한 제품 라인이므로 H226#H500의 공장 신제품 생산은 일반 유통 채널을 통해 안정적으로 구할 수 없습니다. 공급 시장은 FANUC 전문 수리 센터에서 처리한 리퍼비시 장치, 재고를 보유하고 있던 공인 유통업체의 구신 재고 장치, 폐기된 기계에서 제거된 테스트 완료 중고 장치로 구성됩니다. 평판이 좋은 FANUC 수리 전문가는 실제 FANUC 스핀들 모터 및 CNC 컨트롤에서 이러한 모듈을 테스트합니다 — 벤치 전원 공급 장치에서만 테스트하는 것이 아니라 — 실제 작동의 열 및 전기 조건 하에서 성능을 검증합니다. 교체품을 소싱할 때 공급업체의 테스트 방법 및 보증 조건을 확인하는 것이 구매 전 적절한 실사입니다. #H501 및 #500CS 변형도 시장에 유통되고 있으며, 배송을 수락하기 전에 정확한 접미사가 원본과 일치하는지 확인하는 것이 필수적입니다.
