스핀들 앰프 모듈 A06B-6088-H222#H500 A06B6088H222#H500 A06B-6088-H222/H500

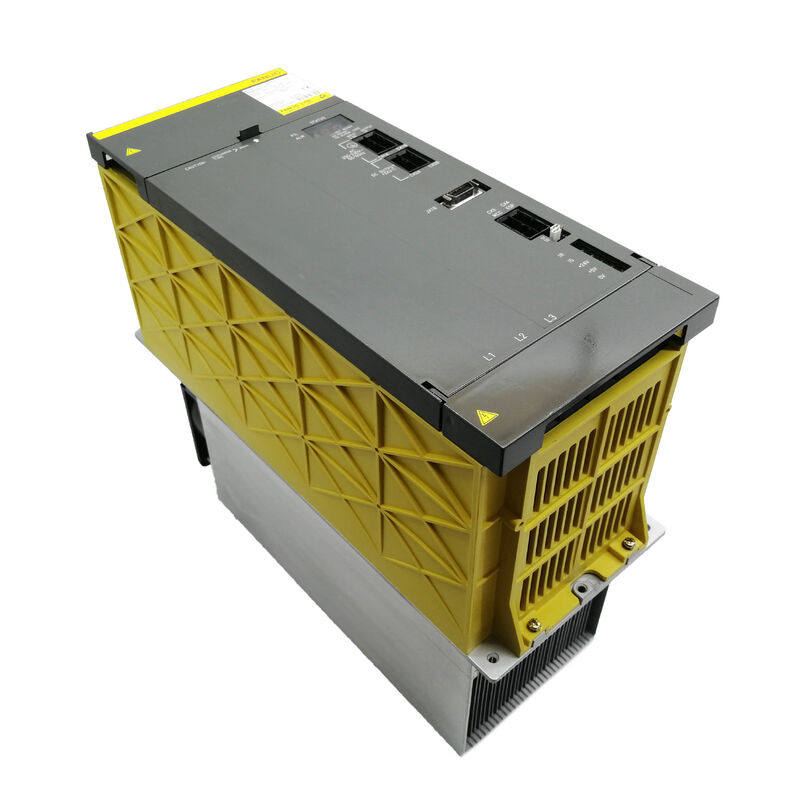

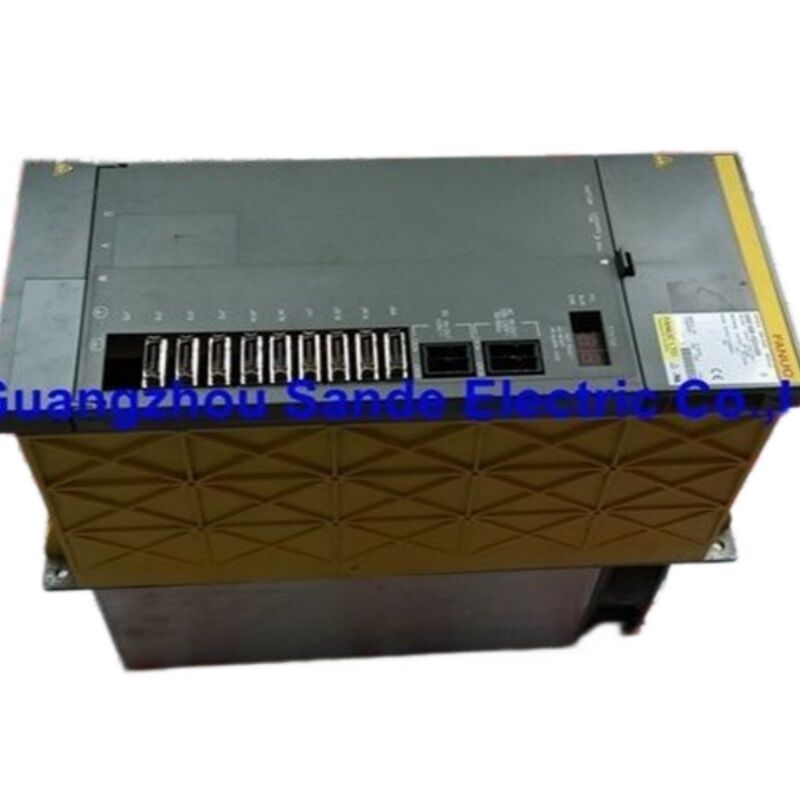

FANUC A06B-6088-H222#H500 알파 스핀들 앰프 모듈

SPM-22 | 25.2 kW | Type 1 인터페이스 | 입력 283~325 VDC | 출력 230 VAC / 95A | Alpha aP40 / Model 22 스핀들 모터 | 200V 시리즈 | 내부 PCB: A16B-2202-0432 + A20B-1006-0481

스핀들을 구동하는 드라이브

CNC 제어 장치와 절삭 스핀들 사이의 하드웨어 체인에서 스핀들 앰프 모듈은 가장 까다로운 위치를 차지합니다. 전원 공급 장치 모듈에서 DC 버스 전원을 받아 명령된 주파수와 전류로 정밀하게 조절된 3상 AC로 변환하고, 제어 장치가 요청한 속도(나사 가공을 위한 200 RPM의 저속이든, 8,000 RPM의 고속 마무리 절삭이든)로 스핀들 모터에 공급합니다. 속도 가속, 다양한 절삭 부하에서의 속도 정확도, 정지 시 방향 정밀도, 모터 샤프트에서의 토크 등 스핀들 성능을 정의하는 모든 것이 이 모듈을 통해 이루어집니다.

FANUC A06B-6088-H222#H500은 A06B-6088 Alpha 시리즈 내의 SPM-22 변형 모델로, 25.2 kW 정격, Type 1 인터페이스 스핀들 앰프이며 200V AC 시스템용으로 FANUC의 Alpha aP40 및 Model 22 AC 스핀들 모터를 구동하도록 설계되었습니다. FANUC Alpha 모듈 제품군에서 가장 널리 사용되는 스핀들 드라이브 중 하나이며, 이 드라이브를 사용하는 기계(Alpha 시대 생산 기간의 머시닝 센터, 터닝 센터, 밀링 머신)는 전 세계 공장에서 계속 활발하게 사용되고 있습니다.

기술 사양

A06B-6088 Alpha 모듈 제품군: H222의 위치

FANUC의 Alpha 모듈 드라이브 시스템은 스핀들 앰프를 정격 출력에 따라 구성하며, 부품 번호의 각 "H-번호"는 전력 등급에 해당합니다. A06B-6088 시리즈는 200V Alpha 스핀들 드라이브의 전체 범위를 포괄합니다. 즉, SPM-22(22kW 명칭, 25.2kW 실제 정격)의 소형 장치부터 동일한 캐비닛 장착 형식의 대형 모듈까지 포함합니다.

이 제품군 내에서 H222는 15~22kW 모터 등급의 스핀들 모터에 대한 표준 드라이브입니다. 일본, 독일, 대만 기계 제조업체의 다양한 머시닝 센터에 사용되는 고성능 Alpha 시리즈 AC 스핀들인 aP40 스핀들 모터를 구동하는 데 흔히 사용됩니다. 더 큰 스핀들 모터에는 H226(SPM-26) 또는 H230(SPM-30)으로 업그레이드해야 하며, 더 작은 스핀들 요구 사항은 H215(SPM-15) 또는 H211(SPM-11)로 처리됩니다.

이 모든 모듈은 동일한 물리적 캐비닛 슬롯 형식과 DC 버스 연결 구성을 공유하며, 이는 Alpha 모듈 시스템을 기계 제조업체에게 실용적으로 만드는 부분입니다. 전원 공급 장치 모듈이 DC 버스를 공급하고, 서보 앰프 모듈과 스핀들 앰프 모듈이 해당 버스에서 전력을 끌어오며, 전체 드라이브 스택이 표준화된 인클로저 레이아웃에 맞습니다.

Type 1 인터페이스: 시스템 통합에 대한 의미

이 모듈의 #H500 접미사는 Type 1 인터페이스 장치임을 나타냅니다. FANUC는 Alpha 스핀들 앰프 모듈을 4가지 인터페이스 유형(1~4)으로 분류하며, 각 유형은 점진적으로 더 발전된 스핀들 기능을 지원합니다.

Type 1H222#H500에 사용되는 변형 모델인 Type 1은 기본 인터페이스입니다. 대부분의 머시닝 센터 애플리케이션에 필요한 표준 스핀들 제어 기능(가변 속도 제어, 스핀들 방향 설정(M19), 기어 선택 전환, 기본 구성에서의 스핀들 동기화, CNC로의 속도/위치 피드백)을 지원합니다. Type 1 인터페이스는 CNC와 SPM 간의 직렬 링크를 통해 통신하며, 이 모듈 세대가 배치되었을 때 사용되던 FANUC 0i, 6, 10, 11, 15, 16i, 18i, 21i CNC 제어 제품군과 호환됩니다.

Type 1은 고급 Cs 윤곽 제어(Type 4 및 고해상도 자기 센서 필요)와 특정 특수 동기화 모드는 지원하지 않습니다. 이 모듈이 사용되는 수직 및 수평 머시닝 센터의 압도적인 대다수에게 Type 1 기능은 애플리케이션에 필요한 모든 것입니다.

유지보수 시의 중요성: H222#H500을 교체할 때, 교체 장치도 Type 1(#H500, #H501, 또는 #H508 접미사)이어야 합니다. 정격 출력과 모터가 일치하더라도 Type 3 또는 Type 4 변형은 인터페이스 연결 및 소프트웨어가 근본적으로 다르기 때문에 대체할 수 없습니다.

내부 PCB: 모듈을 정의하는 두 개의 보드

단일 전력 드라이브와 달리 A06B-6088-H222#H500은 기능이 분리된 두 개의 주요 PCB를 중심으로 구축됩니다.

제어 PCB (A16B-2202-0432 또는 A16B-2203-033x): 이 보드는 스핀들 드라이브의 지능(CNC와의 직렬 통신, 속도 및 위치 루프 계산, 전류 명령 생성, 전면 7세그먼트 디스플레이를 통한 경보 모니터링 및 보고, 모든 매개변수 저장)을 처리합니다. 소프트웨어 또는 통신 관련 스핀들 경보(AL-13 ~ AL-28 범위의 경보)가 발생하면 일반적으로 이 보드가 검토 대상이 됩니다.

전원 PCB (A20B-1006-0481 또는 A20B-1006-0487): 이 보드는 실제 전력 변환(IGBT 게이트 드라이브 회로, DC 버스 모니터링, 전류 감지, 제어 보드의 전류 명령과 모터를 구동하는 전력 단 사이의 연결)을 관리합니다. 경보 12(DC 링크 과전류) 및 경보 30(과전류 전력 회로)은 전원 PCB 및 관련 IGBT 트랜지스터를 가리킵니다.

FANUC 전문가 및 평판 좋은 수리 센터는 이 보드를 완전한 모듈의 분리 불가능한 하위 구성 요소로 취급합니다. 독립적으로 판매되거나 교체되지 않습니다. 모듈은 단위로 서비스됩니다.

H500 접미사 및 소프트웨어 버전 호환성

스핀들 앰프의 FANUC 부품 번호에서 파운드 기호 뒤의 접미사는 제어 PCB에 설치된 소프트웨어 버전을 인코딩합니다. H222 제품군에 대해 문서화된 Type 1 버전은 다음과 같습니다.

• #H500초기 생산 소프트웨어 버전으로, 설치된 기반에서 가장 일반적입니다.
• #H501특정 제어 매개변수에 대한 업데이트가 포함된 수정된 소프트웨어 버전
• #H508추가 소프트웨어 수정

이러한 소프트웨어 버전은 상호 교환할 수 없습니다. 원래 H222#H500으로 시운전된 기계는 해당 소프트웨어 버전에 맞춰 스핀들 매개변수 및 CNC 인터페이스 구성이 조정됩니다. H222#H501을 즉시 교체용으로 설치하려면 매개변수 확인이 필요하며 재시운전 시 스핀들 튜닝 매개변수 조정이 필요할 수 있습니다. FANUC 전문가는 교체 주문 시 정확한 접미사를 지정하고, 수령한 장치의 접미사를 설치 전에 확인하도록 일관되게 권장합니다.

#500CS 변형도 일부 공급업체 목록에 나타납니다. 이는 특수 사양 변형이며 표준 H500과 별도로 취급해야 합니다.

일반적인 경보 코드 및 진단 방향

A06B-6088-H222#H500의 전면 패널에 있는 7세그먼트 LED 디스플레이는 오류가 발생하면 두 자리 경보 코드를 표시합니다. 현장에서 가장 자주 발생하는 경보는 다음과 같습니다.

AL-03(DC 링크 퓨즈 끊김) 및 AL-04(입력 퓨즈 끊김): 종종 스핀들 모터 권선의 모터 상간 또는 상간 접지 고장으로 인해 발생합니다. 표준 진단은 U/V/W 모터 전원 리드를 분리하고 드라이브를 폐기하기 전에 PE에 대한 절연 저항을 확인하는 것입니다.

AL-09(전력 반도체 과열) 및 AL-56(내부 냉각 팬 정지): 냉각 시스템 문제(고장난 12mm 외부 팬 또는 막히거나 고장난 내부 60mm 팬)를 나타냅니다. 두 팬 모두 교체 가능한 부품이며 이러한 경보가 나타날 때 첫 번째 확인 사항입니다.

AL-12(DC 링크 과전류) 및 AL-30(과전류 전력 회로): 가장 심각한 경보로, IGBT 트랜지스터 스트레스 또는 고장을 나타냅니다. FANUC 전문가가 문서화한 진단 순서는 모터 리드를 분리하고 스핀들을 명령하는 것부터 시작합니다. 모터가 연결되지 않은 상태에서 AL-12가 지속되면 전력 단의 IGBT 모듈이 고장일 가능성이 높습니다.

AL-24 / AL-25(직렬 전송 오류/정지): CNC와 SPM 간의 통신 오류입니다. 진단은 CNC 제어 장치와 스핀들 앰프 사이의 케이블 및 커넥터에서 시작하여 제어 PCB까지 확장됩니다.

자주 묻는 질문

Q1: A06B-6088-H222#H501을 #H500의 직접 교체품으로 사용할 수 있습니까, 아니면 접미사가 정확히 일치해야 합니까?

접미사 #H500 및 #H501은 제어 PCB의 다른 소프트웨어 버전을 나타냅니다. 둘 다 동일한 하드웨어 전력 등급을 가진 Type 1 인터페이스 모듈이지만, 소프트웨어 차이는 스핀들 매개변수 호환성 및 CNC에서의 튜닝 동작에 영향을 줄 수 있습니다. FANUC 유지보수 전문가는 특히 매개변수 재확인 시간이 없는 긴급 교체의 경우 교체품을 구할 때 접미사를 정확히 일치시킬 것을 일관되게 권장합니다. 전문가가 재시운전 시 모든 스핀들 매개변수를 검사하고 확인할 수 있는 계획된 유지보수 맥락에서는 #H500에서 #H501로 교차하는 것이 가능하지만, 모든 매개변수 설정이 새 소프트웨어 버전에 대해 올바른지 확인해야 합니다. 매개변수 확인 없이 두 가지가 플러그 앤 플레이로 상호 교환 가능하다고 절대 가정하지 마십시오.

Q2: A06B-6088-H222#H500과 호환되는 스핀들 모터는 무엇입니까?

이 모듈은 FANUC Alpha aP40 및 Alpha Model 22 AC 스핀들 모터에 대해 지정되었으며, 두 모터 모두 표준 Alpha 센서 피드백(M 또는 MZ 타입 센서)을 사용합니다. 25.2 kW 정격은 일반적인 머시닝 센터 애플리케이션에서 이러한 스핀들 모터 변형의 연속 전력 요구 사항을 충족합니다. H222를 이 사양을 벗어나는 모터와 함께 사용하는 것(매개변수 불일치로 인한 제어 불안정 위험이 있는 훨씬 작은 모터 또는 모듈의 95A 전류 정격을 초과하는 더 큰 모터)은 지원되지 않으며 앰프, 모터 또는 둘 다 손상될 수 있습니다. 모터 매개변수 데이터는 스핀들 앰프의 NVRAM에 저장되며 실제 연결된 모터와 일치해야 합니다.

Q3: 모터가 분리된 상태에서 모듈에 AL-12가 표시됩니다. 이것은 무엇을 의미합니까?

U/V/W 단자에서 모터 리드가 분리된 상태에서 경보 12(DC 링크 과전류)가 발생하는 것은 모터 회로가 아닌 앰프 자체 내에서 과전류 조건이 발생하고 있음을 의미합니다. 이는 전력 단의 IGBT 전력 트랜지스터(실제 DC-AC 변환을 수행하는 모듈)의 고장을 나타냅니다. 스핀들 드라이브의 IGBT 고장은 일반적으로 냉각 시스템 성능 저하로 인한 누적 열 스트레스, 보호 퓨즈가 작동하기 전에 트랜지스터에 스트레스를 준 모터 측 단락, 또는 단순히 수명으로 인한 성능 저하로 인해 발생합니다. 이 고장 조건은 일반적으로 자격을 갖춘 FANUC 드라이브 수리 센터에서 전력 PCB의 부품 수준 수리가 필요하며, IGBT 모듈을 교체하고 게이트 드라이브 회로를 확인해야 합니다.

Q4: A06B-6088-H222와 400V HV 시리즈의 A06B-6088-H222 사이의 실제적인 차이점은 무엇입니까?

A06B-6088 시리즈는 전적으로 200V 클래스입니다(DC 링크 입력 283~325V, 200~230V AC 3상 공급에서 파생됨). 400V 클래스 Alpha 스핀들 앰프는 A06B-6102 또는 A06B-6111 시리즈에서 다른 부품 번호 접두사를 가지며, 명칭에 "HV"가 있고 DC 버스 전압은 500~700V 범위입니다. 두 시리즈는 상호 교환할 수 없습니다. 다른 전원 공급 장치 모듈, 해당 전압 클래스에 정격된 다른 모터 변형, 다른 캐비닛 배선이 필요합니다. 기계가 400V AC 공급에서 작동하고 Alpha HV 스핀들 시스템을 사용하는 경우, A06B-6088-H222#H500은 완전히 잘못된 모듈입니다. Alpha 스핀들 앰프를 지정하기 전에 기계의 공급 전압과 전원 공급 장치 모듈 유형을 확인하십시오.

Q5: 비계획적인 고장을 방지하기 위해 이 모듈에 대한 권장 예방 유지보수 조치는 무엇입니까?

가장 중요한 두 가지 유지보수 항목은 냉각 팬입니다. 외부 12mm 팬(A90L-0001-0335/B)과 내부 60mm 팬(A90L-0001-0422)은 모두 작동 시간 경과에 따라 마모되며, 팬 고장은 직접적으로 열 경보로 이어지고 결국 과열로 인한 IGBT 손상을 초래합니다. 정기적인 팬 교체(일반적으로 2~3년의 집중적인 작동 후 또는 공기 흐름 감소 또는 비정상적인 소음의 징후가 보일 때)는 공작 기계 유지보수 부서에서 표준적인 관행입니다. 팬 외에도, 축적된 칩이나 냉각수 미스트 오염에 대한 모듈의 환기 경로를 주기적으로 검사하고, 모든 DC 버스 및 모터 전원 단자 연결부에 부식이나 느슨함이 있는지 확인하고, 엔코더/센서 케이블 커넥터를 검사하는 것이 다른 정기적인 항목입니다. 드라이브가 보관되어 있었다면, 장기간 보관된 드라이브의 전해 커패시터는 첫 전원 인가 시 DC 버스 이상으로 나타날 수 있는 누설 전류 문제가 발생할 수 있으므로 가능한 경우 점진적으로 전원을 켜야 합니다.
