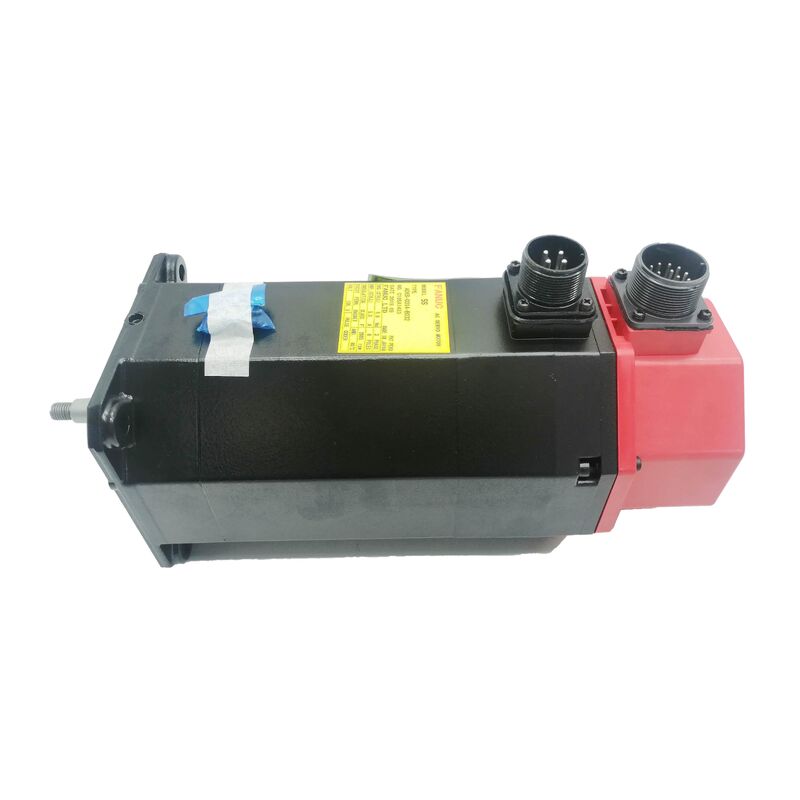

FANUC 소형 산업용 서보 모터 전자 A06B-0033-B577

FANUC A06B-0033-B577 ∙ 베타 시리즈 AC 서보 모터 ∙ 테이퍼 샤프트 / i32b 인코더 / 3000 rpm / 200V 클래스

부문 번호:A06B-0033-B577

제조사:FANUC (일본)

제품 종류:AC 브러쉬리스 서보 모터

시리즈:A06B-0033 베타 가족

베타 시리즈는 저렴한 비용으로 콤팩트 성능

A06B-0033-B577은 FANUC의 베타 시리즈 AC 서보 모터입니다. 알파 시리즈는 FANUC의 서보 범위의 가장 높은 성능을 목표로합니다.절대적 인코더 ∙ 베타 시리즈는 비용 최적화 된 애플리케이션에 FANUC 서보 품질을 제공하기 위해 설계되었습니다.베타 모터는 알파 클래스 모터보다 짧고 가볍습니다. 설치 공간이 높은 좁은 기계 레이아웃에서 중요합니다.

B577 후자는 모터의 기계 및 전기 구성을 코드화합니다. B5는 톱니 샤프트 변형을 식별합니다.77자리는 i32b 계층 인코더와 IP 보호 표준을 지정합니다.톱 셔프트 자중심 톱 셔프트 뚫어 턱 턱으로 당겨 위치와 견과류로 잠금 턱 정밀 정렬과 마커니컬 긍정적 인 적합성을 제공하지 마찰에만 의존하지 않고.

i32b 인코더는 회전당 32 신호 기간을 제공합니다. FANUC 서보 시스템에서 드라이브 전자계는 위치 피드백을 위해 더 높은 효과적인 해상도를 계산하기 위해이 기본 수를 곱합니다.i32b는 추가적인 인코더입니다.: 각 켜기 시작 시 0 참조로부터 계산하고 절대 위치가 설정되기 전에 기계가 참조-귀환 주기를 실행하도록 요구합니다.

설치 및 드라이브 호환성

A06B-0033-B577는 FANUC의 베타 증폭기 제품군과 결합됩니다.특정 증폭기 모델은 모터의 등급 전력 및 드라이브 시스템의 축 수 구성에 달려 있습니다.항상 증폭기의 정량 전류가 모터의 정량 전류와 일치하는지 확인합니다.

톱니 셰프트 설치: 톱니 끝 스레드와 견과류를 사용하여 톱니 셰프트에 축적으로 톱니 셰프트를 당겨라. 절대 프레스나 망치를 사용하지 마라.설치 중 충격 부하가 셰프트를 통해 인코더로 이동부적절 한 허브 장착으로 인해 인코더에 손상이 발생 하는 것은 운용 중 초기 베타 모터 고장의 가장 흔한 원인 중 하나입니다.

주요 사양

FAQ

Q1: 베타 시리즈 모터 (A06B-0033-B577) 와 알파 시리즈 모터의 차이점은 무엇입니까?

베타 모터는 알파 모터보다 더 작고 가볍고 비용이 적다. 알파 모터는 더 높은 토크 밀도, 절대 인코더 및 더 넓은 성능 옵션을 제공합니다.베타 모터는 비용과 크기가 절대적인 위치 또는 최고 동적 성능보다 더 중요한 경우 올바른 선택입니다.둘 다 FANUC의 서보 시스템에 완전히 통합되었지만 다른 증폭기 가족을 사용합니다.

Q2: 기계는 홈링 사이클 없이 절대 위치를 필요로 합니다. i32b 인코더가 이것을 제공할 수 있습니까?

아니. i32b는 점진적 인코더입니다. 그것은 기계의 위치 참조를 설정하기 위해 전원에서 참조-귀환 주기를 필요로 합니다.베타 모터 (이 모델에 사용할 수 있는 경우) 또는 절대 펄스 코더를 갖춘 알파 시리즈 모터의 절대적 인코더 버전이 필요합니다..

Q3: 머신 충돌 후 콩형 샤프트 허브가 고착되어 있습니다. 어떻게 제거해야 합니까?

톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니허브가 표준 허브 당기는 것으로 풀리지 않을 경우, 열 총 (전등이 아닌) 으로 동력을 균등하게 가열하여 당기기 전에 구멍을 확장합니다.

Q4: A06B-0033-B577로 교체 한 후, 축은 다음 오류를 보여줍니다. 무엇을 확인해야합니까?

모터 타입의 세르보 증폭기 매개 변수, 인코더 사양 (i32b = 32 ppr) 및 전자 기어 비율 설정을 확인합니다.증폭기에 설정 된 인코더 수와 실제 인코더 사이의 오차는 다음과 같은 오류를 생성합니다.또한 인코더 케이블이 올바르게 보호되고 증폭기 끝에서 땅으로 확인.

Q5: 베타 시리즈 서보 모터는 어디서 구입합니까?

FANUC 베타 모터는 CNC 예비 부품 후유기 시장에서 구입할 수 있습니다. 새로운 잉여, 테스트 된 리뉴얼 및 모터 재건 서비스.배송을 받아들이기 전에 이름판에 후자를 포함 한 전체 부품 번호 (A06B-0033-B577) 를 확인합니다.재건 서비스는 인코더 교체, 베어 교체, 새로운 밀폐 및 샤프트 복원.
