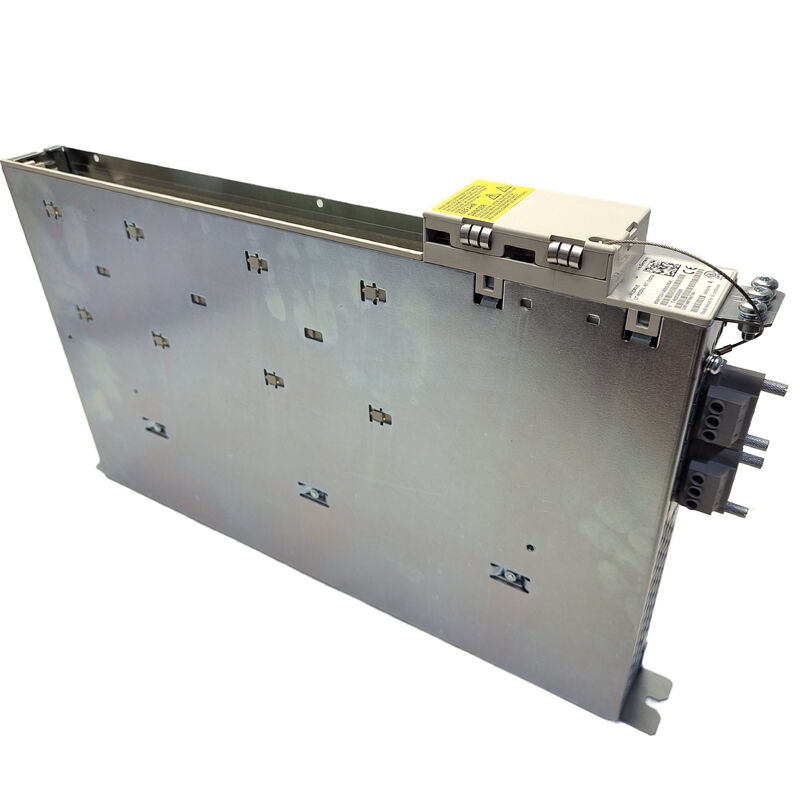

6SN1123-1AB00-0BA1은 Siemens의 오랜 역사를 가진 SIMODRIVE 611 서보 드라이브 플랫폼의 듀얼 축 파워 모듈입니다. 이 플랫폼은 수십 년 동안 전 세계 CNC 공작 기계에 동력을 공급해 왔습니다. 총 출력 정격 25A와 단일 모듈에서 두 개의 모터 축을 동시에 구동할 수 있는 이 장치는 SIMODRIVE 611 시리즈를 SINUMERIK 제어 장치를 실행하는 머시닝 센터, 선반 셀 및 연삭기의 표준으로 만든 엔지니어링 실용성의 예입니다.2축 (듀얼 축)기술 사양25 A값380–480 V AC6SN1123-1AB00-0BA1
드라이브 시리즈
| 모듈 유형 | 파워 모듈 |
|---|---|
| 축 | 2축 (듀얼 축) |
| 총 출력 전류 | 25 A |
| 정격 모터 전류 — 이송 속도 | 축당 9 A |
| 정격 모터 전류 — 주 스핀들 | 축당 8 A |
| 입력 전압 | 380–480 V AC |
| DC 버스 출력 | 0–600 V DC |
| 냉각 방식 | 내부 열 방출 |
| 작동 온도 | 0 °C ~ +45 °C |
| 무게 | 약 2.26 kg |
| 상태 | 단종 / 예비 부품 |
| SIMODRIVE 611 시스템 구조 — 이 모듈의 위치 | 이 모듈의 기능을 이해하려면 SIMODRIVE 611 캐비닛의 구성 방식을 간략하게 살펴보아야 합니다. |
| 완전한 SIMODRIVE 611 드라이브 그룹은 인피드/회생 모듈에서 시작됩니다. 이 모듈은 들어오는 3상 주 전원을 정류하고 공유 DC 버스를 유지합니다. 캐비닛의 모든 파워 모듈은 이 버스에서 에너지를 끌어옵니다. 6SN1123-1AB00-0BA1은 이 그룹에 삽입되어 드라이브 레일에 장착되며, 모듈 간 개별 전력 배선 없이 모듈 상호 연결 시스템을 통해 DC 버스에 연결됩니다. | 이 파워 모듈에 직접 장착되는 제어 모듈(별도 주문)은 엔코더 피드백을 처리하고 속도 및 전류 루프를 닫습니다. 파워 모듈과 제어 모듈의 페어링은 완전한 드라이브 축을 형성합니다. 이 경우 단일 모듈 폭 내에 두 개의 완전한 축이 있습니다. 이 듀얼 축 설계는 타협이 아니라, 두 개의 저전류 축이 하나의 슬롯을 공유하여 드라이브 캐비닛을 컴팩트하게 유지할 수 있는 의도적인 공간 절약 기능입니다. |
| 이 모듈은 또한 캐비닛의 보호 및 스위칭 요소(라인 접촉기, 정류 리액터, 라인 필터)와 인터페이스합니다. 이 모든 것은 상류에 위치하며 SIMODRIVE 611 시스템 설계의 일부입니다. | 내부 냉각 — 실제 의미 |
내부 냉각을 사용하면 폐열이 후면 방열판을 통해 캐비닛 외부로 방출되는 대신 드라이브 캐비닛 내부로 방출됩니다. 이는 캐비닛 설치를 단순화하지만(후면 패널에 컷아웃이 필요 없음), 캐비닛의 환기 시스템에 더 큰 부담을 줍니다. 전원 공급 장치는 정상 작동의 부산물로 열을 발생시키므로, 전체 시스템이 원활하게 작동하도록 팬 또는 대체 냉각 시스템이 필요합니다. 강제 공기 냉각이 있는 잘 환기된 캐비닛은 표준입니다. 모듈을 정격 주변 온도인 45°C 이상에서 작동하면 열 보호 기능이 트리거되고 결국 드라이브 오류가 발생합니다.
호환되는 모터 및 제어 모듈6SN1123-1AB00-0BA1은 다음과 같은 다양한 Siemens 서보 및 스핀들 모터 유형을 구동하도록 설계되었습니다.1FT5 및 1FT6 시리즈 동기 서보 모터(이송 속도 애플리케이션)
1PH 시리즈 비동기 스핀들 모터표준 비동기 유도 모터(인버터가 적절한 스위칭 주파수 — MA 모드의 경우 4kHz 또는 8kHz — 로 구성된 경우)1PM 시리즈 할로우 샤프트 스핀들 모터(직결 구동 애플리케이션용)
모터 제조업체의 문서에 따라 정현파 변조 적합성 요구 사항을 충족하는 경우 비-Siemens 모터
호환되는 이전 및 이후 버전에는 동일한 전기 정격을 공유하는 6SN1123-1AB00-0BA0(이전 하드웨어 개정판) 및 6SN1123-1AB00-0BA2(이후 개정판)가 포함됩니다.일반적인 기계 응용 분야이 특정 파워 모듈 크기(25A 듀얼 축)는 모터 전류가 중간 정도인 보조 및 2차 축에 일반적인 선택입니다. 일반적인 사용 사례는 다음과 같습니다.
CNC 머시닝 센터: 소형 스핀들 구성의 X, Y, Z 또는 회전 축 드라이브
연삭기: 휠 헤드 이송 및 워크 헤드 드라이브
Q2: 이 모듈은 6SN1123-1AB00-0BA0 및 0BA2 변형에 대한 직접적인 드롭인 교체품입니까?
대부분의 경우 그렇습니다. BA0, BA1 및 BA2 접미사는 동일한 기본 제품의 하드웨어 개정판을 나타냅니다. 전기 정격, 폼 팩터 및 커넥터 위치는 개정판 간에 일관됩니다. 그러나 제어 모듈의 특정 펌웨어 버전은 일부 엣지 케이스에서 특정 하드웨어 개정판과 다르게 상호 작용할 수 있습니다. 실패한 장치를 교체할 때 원래 개정판을 기록하고 가능한 경우 일치시키십시오. 정확한 개정판을 사용할 수 없는 경우 BA1 변형은 일반적으로 BA0 또는 BA2가 장착된 시스템과 호환되는 것으로 간주됩니다.Q3: 교체 모듈을 설치한 후 기계에 드라이브 오류가 표시됩니다. 무엇을 먼저 확인해야 합니까?DC 버스 전압부터 시작하십시오. 인피드 모듈에 전원이 공급되지 않거나 준비 신호가 없으면 파워 모듈의 상태와 관계없이 작동하지 않습니다. 다음으로 제어 모듈이 올바르게 장착되었는지, 그리고 활성화 신호(AS1/AS2 및 펄스 활성화)가 활성화되었는지 확인하십시오. 매개변수 불일치(특히 제어 모듈도 교체된 경우 모터 데이터 세트)는 또 다른 일반적인 원인입니다. 마지막으로 제어 장치에 저장된 잔여 오류 코드를 확인하십시오. 일부 SINUMERIK 제어 장치는 오류 시퀀스를 직접 가리키는 경보 기록을 유지합니다.Q4: 이 모듈이 실행 중일 때 캐비닛 냉각이 실패하면 어떻게 됩니까?모듈의 내부 열 보호 기능은 정상적인 오류 조건에서 영구적인 손상이 발생하기 전에 트리거됩니다. 드라이브는 정의된 임계값에서 온도 경고를 발행하고, 온도가 계속 상승하면 제어된 종료가 뒤따릅니다. 작동 상한선은 주변 온도 45°C입니다. 이 수준 이상에서 지속적으로 작동하면 즉각적인 오류가 발생하지 않더라도 구성 요소 수명이 저하됩니다. 열 종료 후 재시작하기 전에 충분한 냉각 시간을 허용하십시오. 여전히 뜨거운 캐비닛에 즉시 다시 전원을 켜는 것은 반복적인 오류를 유발하는 일반적인 오류입니다.
SIMODRIVE 611 모듈에 대한 전문 수리는 잘 확립된 옵션이며, 여러 유럽 및 북미 서비스 제공업체가 테스트된 교환 프로그램을 제공합니다. 품질 수리에는 실패한 부품뿐만 아니라 커패시터 및 기타 노후화되기 쉬운 수동 부품의 교체가 포함되어야 하며, 부하 조건에서 전체 기능 테스트가 수행되어야 합니다. 이 접근 방식은 일반적으로 새 제품 또는 고품질 복원 제품보다 훨씬 저렴합니다. SIMODRIVE 611 플랫폼이 몇 년 더 서비스될 기계의 경우, 제품 라인이 단종된 점을 고려할 때 최소한 하나의 테스트된 예비 모듈을 보유하는 것이 실용적인 유지 보수 전략입니다.
