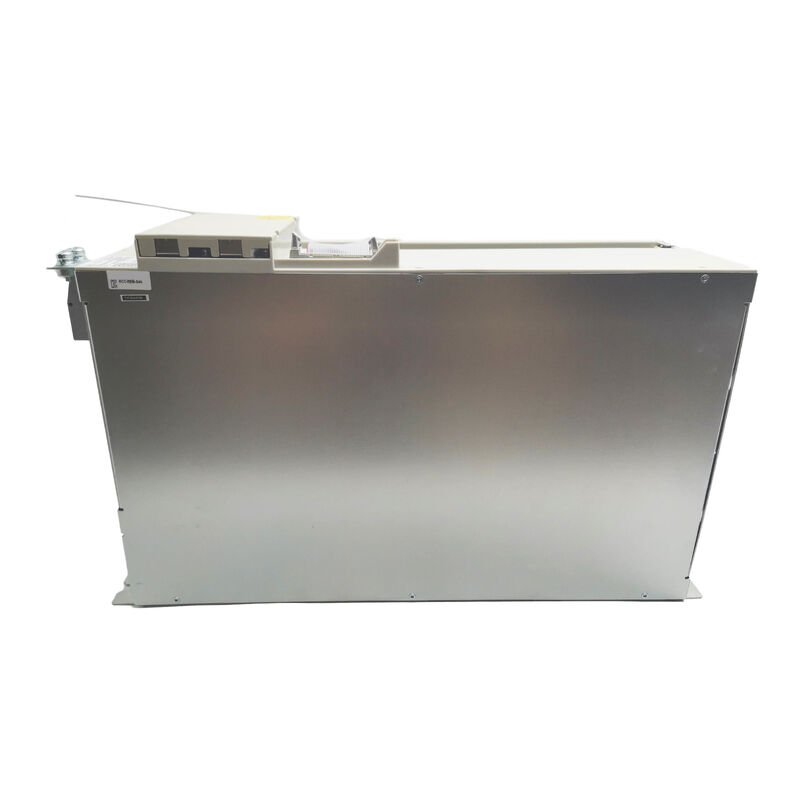

내부 냉각 시모드라이브 시나믹스 파워 모듈 6SN1123-1AAOO-0BA2 6SN1123-1AA00-0BA2

시멘스 6SN1123-1AA00-0BA2

SIMODRIVE 611 아키텍처의 전원 모듈

6SN1123-1AA00-0BA2는 SIMODRIVE 611 시리즈의 전원 모듈입니다. 자동차 산업 전반에 걸쳐 SINUMERIK 제어 기계 도구의 표준 축 드라이브 시스템이 된 드라이브 플랫폼,항공우주, 정밀 가공 및 일반 제조 시설. 전력 모듈은 모터 출력을위한 고 전류 전환을 처리합니다.드라이브 컨트롤 보드 ∙ 파워 모듈에 장착되는 별도의 부품 ∙ 축 매개 변수를 운반하고 SINUMERIK 컨트롤러와의 통신을 처리합니다.

원동력이 작동하기 위해서는 둘 다 존재하고 작동해야 합니다.제어판이 대체 전원 모듈로 전송됩니다 드라이브 매개 변수는 컨트롤러 또는 제어판에 저장됩니다설치 후 NCU 또는 드라이브 구성 도구에서 매개 변수를 다운로드하면 축 설정을 복원합니다.

주요 사양

내부 냉각 ∙ 표준 격납실의 올바른 사양

0BA2 후자는 내부 냉각 변수를 식별합니다. 이 모듈은 캐비닛의 주변 공기 흐름을 사용하여 열 분비를 관리합니다.적절한 캐비닛 환기를 넘어서 추가 냉각 인프라가 필요하지 않습니다.내부 냉각 버전은 다음과 같습니다.

• 액체 냉각 장치가 없는 정규 환기를 갖춘 표준 닫힌 캐비닛
• 기존 내부 냉각 모듈 SIMODRIVE 611의 교체
• 외부 냉각 하드웨어를 추가하면 캐비닛 재작업이 필요한 공간 제한 레이아웃

외부 냉각 변종은 열을 장외로 유지하기 위해 캐비닛 후면 패널을 통해 히트 싱크를 통과시킵니다.내부 냉각 모듈을 외부 냉각 변형으로 교체 (또는 반대로) 하는 것은 캐비닛 설치 요구 사항을 변경합니다.- 냉각 후자를 원래 설치와 일치

DC 버스 아키텍처 단일 모듈 교체

SIMODRIVE 611 모듈은 드라이브 그룹 내에서 공통 DC 버스를 공유합니다. 피드 / 재생 공급 모듈은 DC 버스를 만들고 유지합니다. 모든 전력 모듈은 그것에서 끌어냅니다. Replacing a single failed power module restores the axis without affecting adjacent drives — the DC bus architecture means the replacement is mechanically and electrically self-contained within the drive group.

모든 작업 전에:DC 버스가 완전히 배열되었는지 확인합니다. SIMODRIVE 611 DC 버스 콘덴시터는 전원 공급을 끊은 후 몇 분 동안 위험한 전압을 유지합니다.모듈의 충전 표시 LED는 연결을 처리하기 전에 완전히 꺼져야 합니다..

FAQ

Q1: 6SN1123-1AA00-0BA2는 SINUMERIK 840D와 810D와 호환되는가?

SIMODRIVE 611은 SINUMERIK 840D sl, 840D, 810D의 드라이브 시스템으로 설계되었습니다.대체 모듈을 가동하기 전에 NCU에서 축 할당 및 구동 구성 매개 변수를 확인합니다..

Q2: 내부 및 외부 냉각 버전의 차이점은 무엇입니까?

내부 냉각은 주변 캐비닛 공기 흐름을 사용합니다. 외부 히트 싱크 또는 전용 냉각 회로가 필요하지 않습니다. 외부 냉각은 캐비닛 뒷판을 통해 히트 싱크를 장착합니다.열을 장 밖에서 유지합니다.. 항상 기존 설비의 냉각 구성과 일치하는 변수를 사용하십시오. 순서 번호의 후자는 냉각 유형을 식별합니다.

Q3: 이 모듈은 드라이브 시스템을 재구성하지 않고 고장난 유닛을 대체 할 수 있습니까?

대부분의 경우 예 ⇒ 교체품은 원본과 동일한 순서 번호를 가지고 있습니다. 드라이브 매개 변수는 전원 모듈이 아닌 컨트롤러 또는 드라이브 제어판에 있습니다.물리적 설치 후, NCU 또는 드라이브 도구에서 축 매개 변수를 다운로드하여 설정을 복원합니다.항상 드라이브 제어판과 SINUMERIK 컨트롤러 버전의 펌웨어 호환성을 확인하기 전에 실행.

Q4: 6SN1123-1AA00-0BA2에는 드라이브 제어 보드가 포함되어 있습니까?

6SN1123는 전원 모듈에만 적용됩니다. 동력 제어판은 축 매개 변수와 SINUMERIK 통신을 운반하는 별도의 부품으로 전원 모듈에 장착됩니다.축이 작동하려면 둘 다 있어야 합니다.고장 된 전원 모듈을 교체 할 때 원래 드라이브 제어 보드를 손상되지 않은 경우 교체로 옮기십시오.

Q5: 이 대체 모듈을 설치하기 전에 무엇을 확인해야 합니까?

DC 버스가 완전히 배열되었는지 확인합니다. 교체 주문 번호가 냉각 후자 (0BA2 = 내부) 를 포함하여 원본과 정확히 일치하는지 확인합니다.새로운 모듈에 앉아있는 드라이브 제어 보드가 올바르게 구성되거나 원본이 실패 단위에서 전송되는지 확인설치 후, 축을 전체 생산으로 되돌리기 전에 감소 된 부하에서 제어 된 테스트를 실행하십시오.
